Ngân hàng tải gắn trên giá DC di động 6U

Ngân hàng tải gắn trên giá đỡ DC di động 6U của chúng tôi (Mẫu: Ngân hàng tải RST-DC60V-400A-R) là thiết bị kiểm tra tải giả điện trở hiệu suất cao được tích hợp trong khung giá đỡ 6U 19 inch tiêu chuẩn công nghiệp. Thiết kế có hai mục đích hỗ trợ cả việc lắp đặt tủ cố định và thử nghiệm di động tại chỗ.

Bộ tải DC điện trở này cung cấp độ chính xác, mô phỏng tải DC ổn định, xả trong thời gian dài, xác minh công suất và thử nghiệm nghiệm thu tại nhà máy đối với pin lithium-ion, hệ thống lưu trữ năng lượng, UPS, bộ chỉnh lưu, nguồn viễn thông và các nguồn điện DC khác. Nó được tin cậy rộng rãi để kiểm tra R&D trong phòng thí nghiệm, vận hành tại chỗ, bảo trì phòng ngừa định kỳ kiểm tra tải và xác nhận hiệu suất nguồn của bên thứ ba.

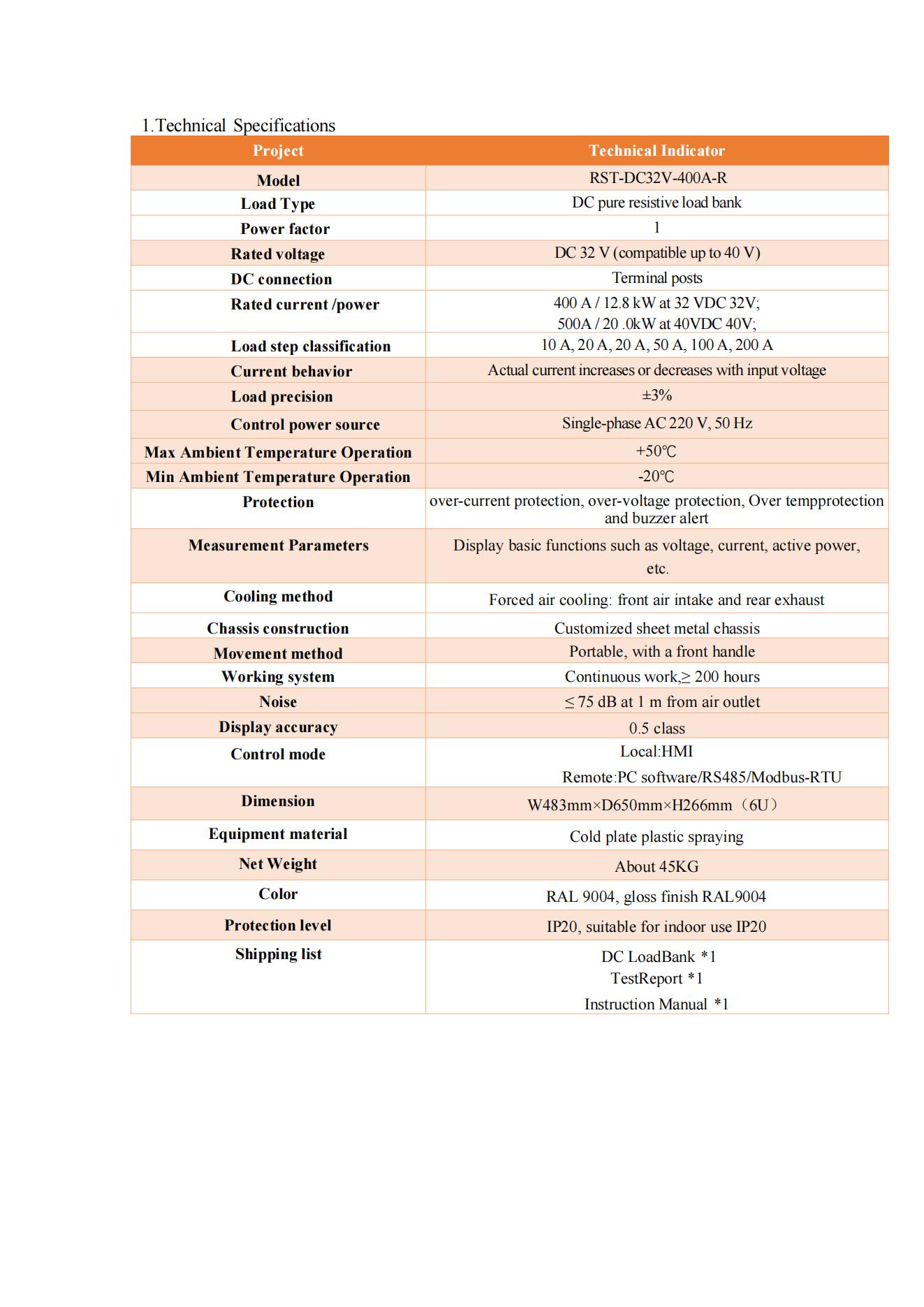

Thông số kỹ thuật

Ưu điểm sản phẩm chính

Ngân hàng tải 6U DC kết hợp kích thước nhỏ gọn, tính di động, kiểm soát tải linh hoạt và hiệu suất đáng tin cậy.

1.  Dấu chân gắn tủ 6U nhỏ gọn, tiết kiệm tối đa không gian lắp đặt tủ

2.  Chức năng sử dụng kép: lắp đặt giá đỡ cố định & thử nghiệm di động tại hiện trường có tay cầm nâng

3. Điện trở hợp kim chất lượng cao, giá trị điện trở ổn định, kết quả kiểm tra có độ lặp lại cao và chính xác

4.  Các biện pháp bảo vệ đa an toàn toàn diện, hỗ trợ kiểm tra phóng điện trong thời gian dài không cần giám sát

5.  Hệ thống làm mát hiệu suất cao ít tiếng ồn, tản nhiệt nhanh, tuổi thọ điện trở kéo dài

6.  Mô-đun ghi dữ liệu tích hợp, dữ liệu thử nghiệm có thể theo dõi để đưa ra báo cáo nghiệm thu chính thức

7.  Hoàn toàn có thể tùy chỉnh: Điện áp DC, công suất định mức, các bước tải, chức năng giao tiếp

8.  Hậu mãi hoàn chỉnh: Bảo hành tại nhà máy 1 năm, hỗ trợ kỹ thuật miễn phí trọn đời

Kịch bản ứng dụng rộng rãi

• Kiểm tra dung lượng và xả pin lưu trữ năng lượng thương mại & công nghiệp

• Kiểm tra nghiệm thu và nghiệm thu UPS loại DC và nguồn điện dự phòng

• Xác minh hệ thống phân phối điện và hệ thống làm mát tủ máy chủ trung tâm dữ liệu

• Thử nghiệm bộ chỉnh lưu, biến tần, bộ nguồn DC điện áp cao bị lão hóa và cháy

• Kiểm tra tải và bảo trì định kỳ hệ thống điện DC của trạm gốc viễn thông

• Thử nghiệm hiệu suất R&D thiết bị điện trong phòng thí nghiệm năng lượng mới

• Xác minh phụ tải mô phỏng hệ thống điện mặt trời không nối lưới

Các trường hợp ứng dụng trong thế giới thực

Case1:800V Bộ lưu trữ năng lượng công nghiệp

Kiểm tra công suất xả pin Ngân hàng tải DC di động 6U của chúng tôi đã được một nhà tích hợp hệ thống năng lượng mới triển khai để thử nghiệm phóng điện liên tục trong thời gian dài trên các bộ pin lithium-ion 800VDC cho các dự án lưu trữ năng lượng thương mại. Do dự án yêu cầu dữ liệu công suất thực tế chính xác trước khi giao hàng tại chỗ nên bộ giá đỡ 6U nhỏ gọn đã được lắp đặt tạm thời bên trong tủ thử nghiệm của khách hàng. Các kỹ sư đã chạy các chu trình phóng điện đầy tải nhiều bước, ghi lại đường cong điện áp dòng điện ổn định và xác minh công suất sử dụng thực tế của mô-đun lưu trữ năng lượng. Nhờ có chức năng ngắt an toàn khi quá nhiệt được tích hợp sẵn, thử nghiệm đã chạy qua đêm mà không cần giám sát

không có sự giám sát thủ công. Tất cả dữ liệu hồ sơ kiểm tra đã được xuất để tạo báo cáo chấp nhận FAT chính thức, giúp nhà tích hợp phát hiện sớm các pin hoạt động kém và tránh các lỗi vận hành tốn kém tại chỗ.

Trường hợp2:Tủ trung tâm dữ liệu Edge

Chấp nhận & Vận hành tản nhiệt Một nhà thầu kỹ thuật cho các trung tâm dữ liệu điện toán biên đã mua bộ tải DC gắn trên giá đỡ DC di động 6U của chúng tôi để mô phỏng việc rút điện của máy chủ theo thời gian thực trong quá trình kiểm tra địa điểm trước khi ra mắt. Thay vì đợi máy chủ thực tế đến, các kỹ thuật viên đã đặt thẳng thiết bị thử nghiệm 6U này vào giá đỡ máy chủ 19 inch tiêu chuẩn. Bằng cách áp dụng các mức tải DC có thể điều chỉnh, họ đã tái tạo các kịch bản tỏa nhiệt khác nhau của phần cứng CNTT, xác thực đầy đủ độ an toàn phân phối điện của tủ, hiệu suất PDU, hiệu suất luồng không khí nóng-lạnh và khả năng làm mát ở cấp giá đỡ. Thiết kế tay cầm nâng di động cũng cho phép nhóm di chuyển bộ tải giữa nhiều giá đỡ máy chủ để hoàn thành mọi công việc vận hành thử một cách nhanh chóng. Giải pháp thử nghiệm trước này đã loại bỏ các rủi ro tiềm ẩn về nguồn điện

trước khi triển khai máy chủ chính thức, tiết kiệm đáng kể chi phí trì hoãn dự án.
