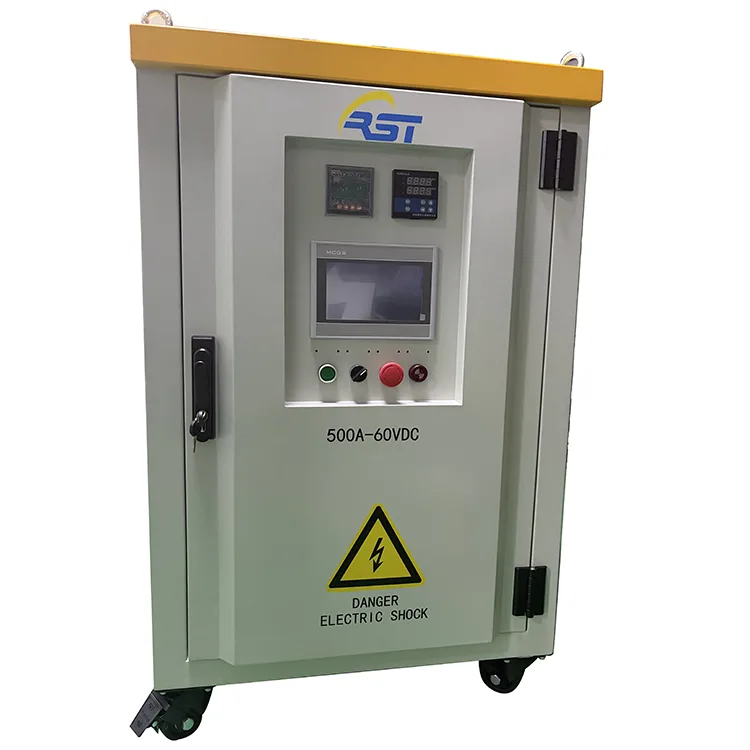

Ngân hàng tải DC là một thiết bị mô phỏng tải được thiết kế đặc biệt để kiểm tra các đặc tính đầu ra của thiết bị cấp nguồn DC. Nó có thể áp dụng cho các thử nghiệm phóng điện, xác minh công suất, sàng lọc lão hóa và đánh giá hiệu suất của các sản phẩm như bộ pin, trạm sạc DC, máy phát điện DC, bộ chỉnh lưu, bộ chuyển đổi DC-DC, mảng quang điện mặt trời và pin nhiên liệu. Nó có thể hoạt động ở bốn chế độ: dòng điện không đổi (CC), điện áp không đổi (CV), điện trở không đổi (CR) và công suất không đổi (CP) và có thể nhanh chóng chuyển đổi giữa các tải động để mô phỏng biến động dòng điện trong điều kiện làm việc thực tế.
Các thiết bị chuyển mạch nguồn được sử dụng là MOSFET hoặc IGBT, kết hợp với các shunt có độ chính xác cao hoặc cảm biến dòng điện Hall. Thông qua vòng điều khiển PID, việc điều chỉnh tải nhanh chóng và ổn định có thể đạt được. Các phần tử điện trở thường là điện trở hợp kim có độ tự cảm thấp, độ chính xác ổn định cao, được mắc song song để tạo thành các mô-đun. Thiết bị này có dải điện áp phóng điện rộng (chẳng hạn như 0 đến 1500V), dòng điện lớn (lên đến vài nghìn ampe trên mỗi đơn vị) và độ phân giải điều chỉnh cao (1mA hoặc 0,1% F.S.).
Ngân hàng tải DC thông thường chuyển đổi năng lượng điện thành năng lượng nhiệt và buộc quạt phải đẩy nó ra ngoài. Nó phù hợp cho các ứng dụng công suất trung bình và thấp (<100kW). Để phóng điện công suất cao (trên vài trăm kilowatt) hoặc phóng điện trong thời gian dài, nên sử dụng tải điện tử DC loại phản hồi. Nó có thể chuyển đổi điện DC thành điện xoay chiều và đưa nó trở lại lưới điện, giúp tiết kiệm năng lượng đáng kể nhưng với chi phí cao hơn. Giao diện điều khiển sử dụng màn hình cảm ứng cấp công nghiệp. Có thể lập trình nhiều đường cong phóng điện (chẳng hạn như phóng điện theo bước, phóng điện xung, phóng điện theo đường dốc và điều kiện làm việc của giao thức sạc GB/T 27930 cho xe điện). Nó cũng ghi lại các dữ liệu như điện áp, dòng điện, công suất (Ah), năng lượng (Wh) và nhiệt độ. Nó hỗ trợ xuất USB hoặc giám sát máy cấp cao hơn.
Kiểm tra công suất của pin lithium và pin axit chì (xả ở 0,2C hoặc 1C cho đến khi đạt đến điện áp cắt), kiểm tra đặc tính dòng điện và điện áp đầu ra không đổi của các trạm sạc, tải thay đổi trong quá trình quét đường cong IV của mô-đun quang điện, kiểm tra đường cong phân cực của ngăn xếp pin nhiên liệu hydro, kiểm tra ngắt của công tắc tơ DC và bộ ngắt mạch. Khi lựa chọn, hãy chú ý đến những điều sau: công suất phóng điện tối đa có đáp ứng công suất định mức của nguồn điện được thử nghiệm hay không (nên để lại mức chênh lệch 20%); liệu phạm vi điện áp và dòng điện có bao gồm các giá trị giới hạn của thiết bị được thử nghiệm hay không (ví dụ: bộ pin 72V yêu cầu phạm vi 100V trở lên); độ chính xác của dòng điện không đổi (ưu tiên ± 0,1%); liệu nó có bảo vệ kết nối ngược pin, bảo vệ quá áp, quá dòng và quá nhiệt hay không; giao diện truyền thông (RS232, RS485, LAN, CAN). Ngoài ra, để kiểm tra bộ pin, nên chọn các sản phẩm có chức năng giao tiếp CAN và phân tích tệp DBC, có thể đọc trực tiếp dữ liệu BMS và thực hiện ghi đồng bộ. DC Load Bank là thiết bị cơ bản trong quy trình R&D, sản xuất và kiểm tra chất lượng của ngành năng lượng mới.
