Bộ kiểm tra ngân hàng tải DC

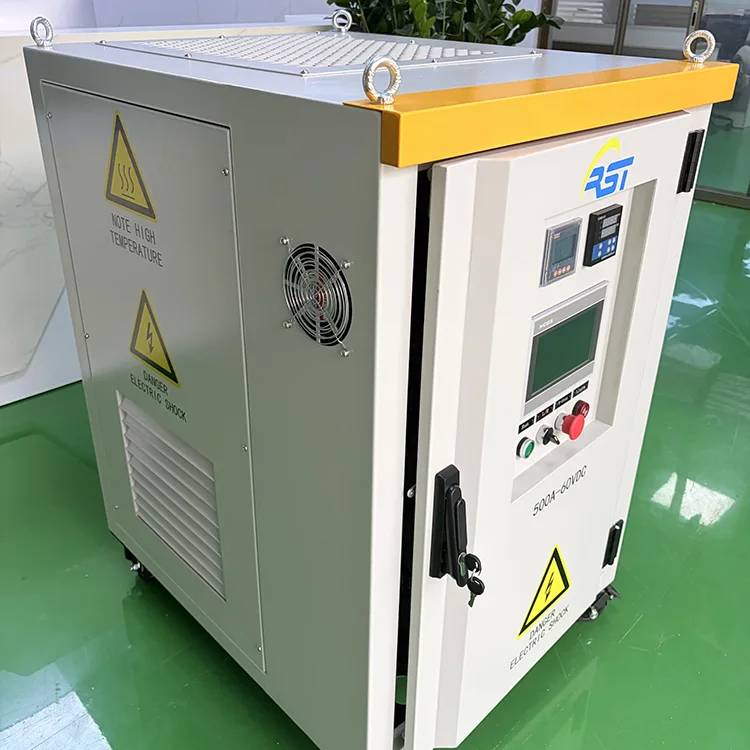

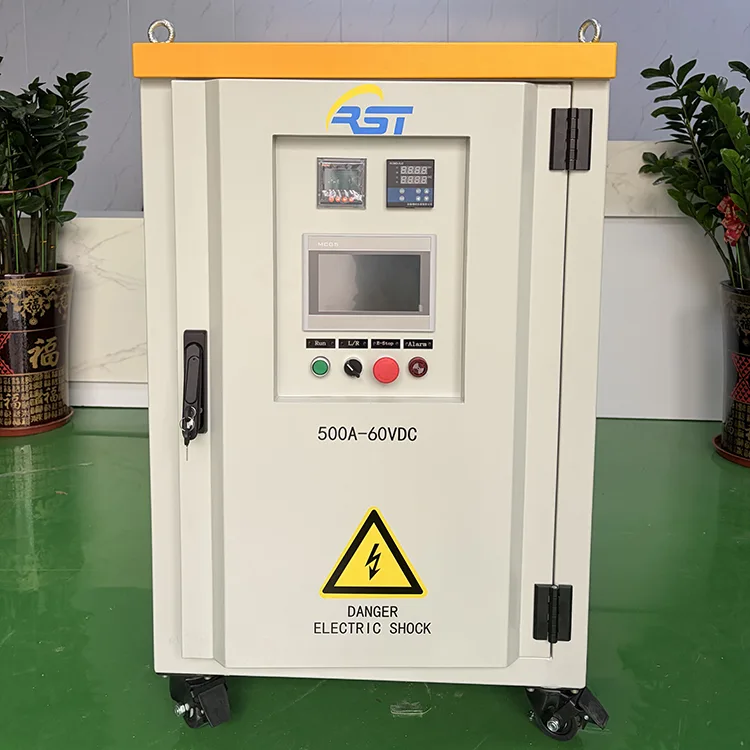

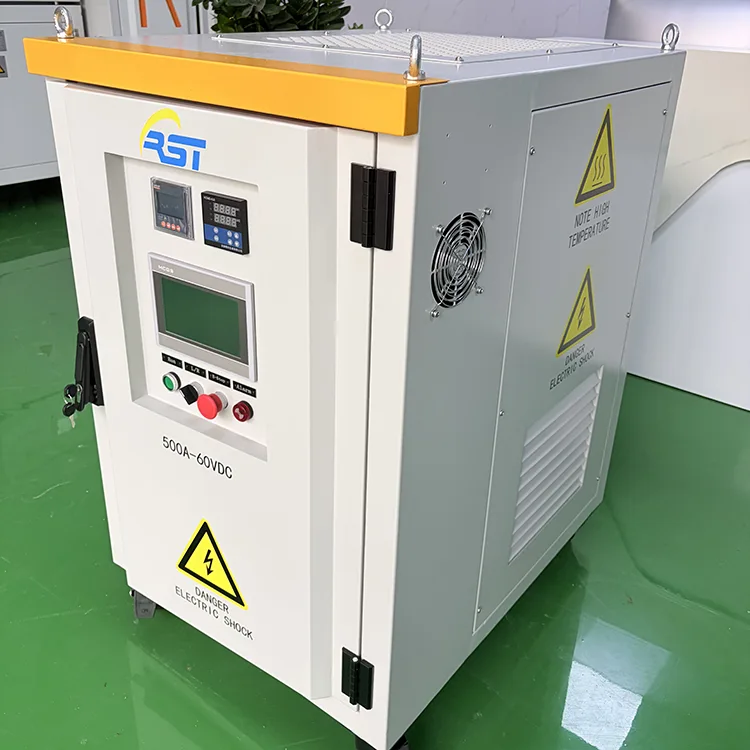

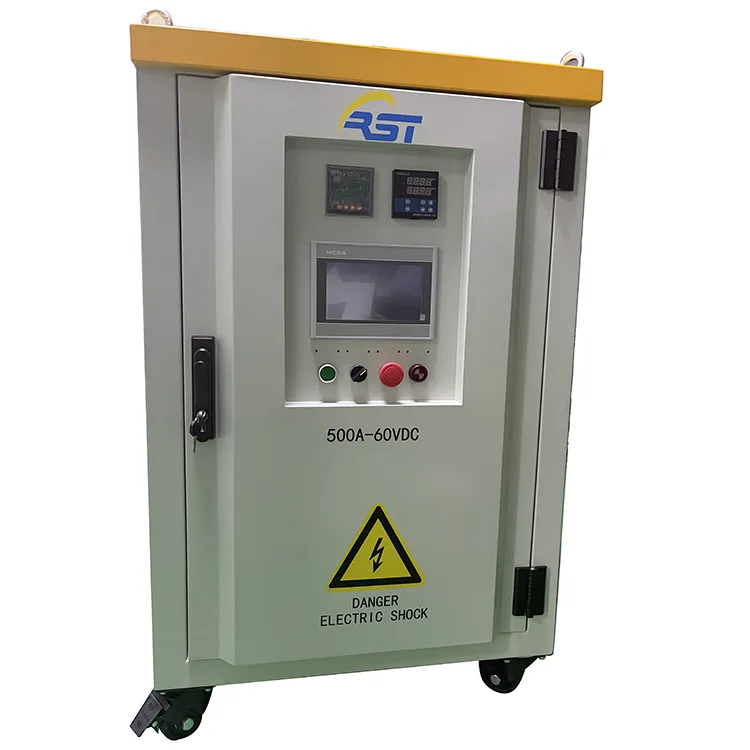

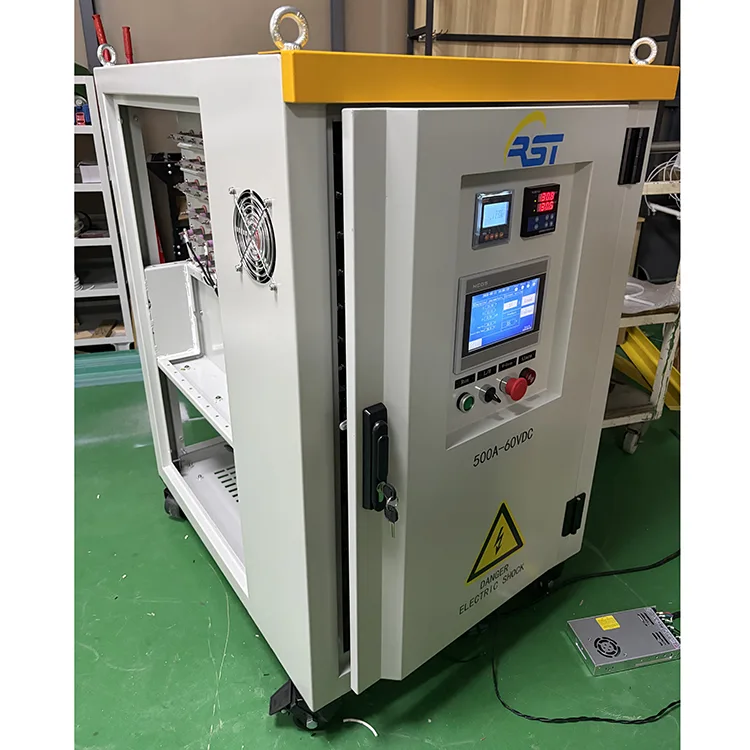

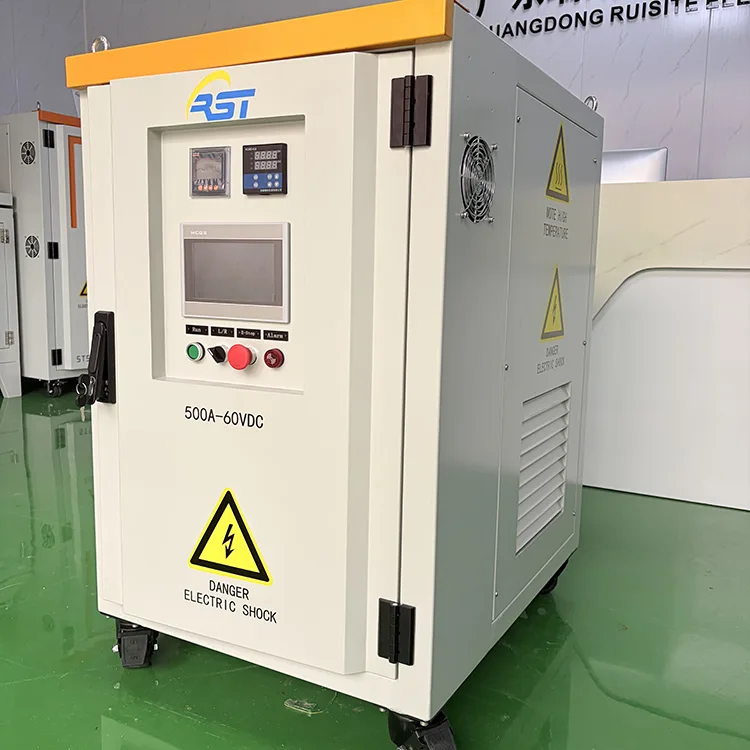

Bộ kiểm tra ngân hàng tải DC RST-500A-DC60V-R là thiết bị kiểm tra công nghiệp điện trở hạng nặng được thiết kế để mô phỏng các điều kiện tải DC thay đổi. Nó được sử dụng rộng rãi để kiểm tra mức xả công suất của các bộ pin, lão hóa cọc sạc EV DC, nguồn điện DC, nguồn viễn thông, trung tâm dữ liệu HVDC, lưu trữ năng lượng mới và xác minh hiệu suất hệ thống DC hóa dầu.

Nếu nhóm của bạn gặp khó khăn với các dãy tải không đáng tin cậy, quá nóng trong quá trình vận hành quan trọng hoặc thiếu khả năng ghi dữ liệu chính xác cho hệ thống DC của bạn, thì RST-500A-DC60V-R sẽ cung cấp khả năng kiểm tra ổn định, có thể lặp lại mà bạn có thể tin cậy.

Thông số kỹ thuật cốt lõi

Ưu điểm sản phẩm chính

1. Ống chống hợp kim chống ăn mòn cho tuổi thọ cao Điện trở bằng thép không gỉ niken-crom có ​​khả năng chống phun axit và muối, cách nhiệt và tản nhiệt tuyệt vời, hỗ trợ xả liên tục không ngừng mà không bị lão hóa nhanh, cắt giảm chi phí thay thế thiết bị của bạn.

2. Hệ thống điều khiển cục bộ và từ xa kép Màn hình cảm ứng MCGS tích hợp để tải thủ công/tự động tại chỗ; Giao tiếp RS485 Modbus-RTU cho phép giám sát từ xa trung tâm, hoàn hảo cho các trạm kiểm tra lão hóa dây chuyền sản xuất tự động.

Thiết bị tải có thể điều chỉnh bằng tay 3.12 bước + Tải dòng không đổi tự động Hai chế độ hoạt động: tải dòng cố định số (dòng mục tiêu một cú nhấp chuột) và công tắc bánh răng độc lập thủ công (bánh răng đa phạm vi 1A ~ 100A). Người vận hành có thể mô phỏng linh hoạt các điều kiện làm việc tải nhẹ, tải trung bình và tải đầy đủ cho các tiêu chuẩn thử nghiệm khác nhau.

4. Báo động an toàn 6 chiều hoàn chỉnh & Cơ chế tự động dỡ tải Dừng khẩn cấp, quá điện áp, quá dòng, quá nhiệt, quạt áp suất gió thấp đa bảo vệ. Khi giá trị bất thường vượt quá ngưỡng, hệ thống sẽ ngay lập tức cắt tất cả các bánh răng tải, kích hoạt cảnh báo bằng còi và ghi lại nhật ký cảnh báo để tránh hư hỏng mẫu thử nghiệm.

5. Điều khiển độ trễ quạt và nhiệt độ thông minh Logic dừng quạt tự động: quạt chạy liên tục sau khi không tải cho đến khi nhiệt độ đầu ra giảm xuống dưới 40oC hoặc kết thúc đếm ngược 3 phút, tiêu tan hoàn toàn nhiệt dư để kéo dài tuổi thọ của điện trở.

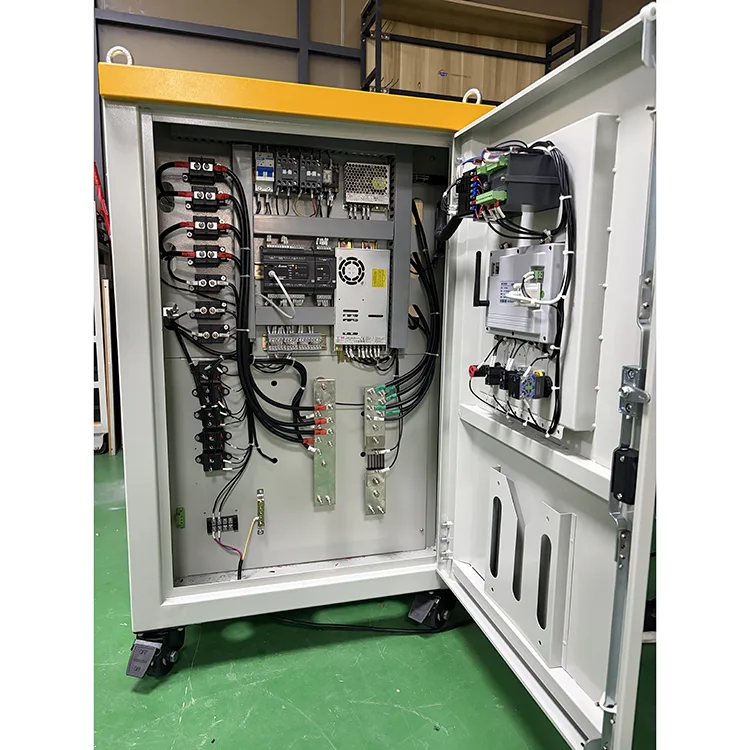

6. Bánh xe phanh di động & bố trí tủ nhỏ gọn 4 bánh xe di chuyển có khóa để di chuyển linh hoạt tại chỗ; chia ngăn nối dây độc lập (mạch điều khiển/mạch kiểm tra DC) tách dòng mạnh yếu, đi dây thuận tiện & kiểm tra hàng ngày.

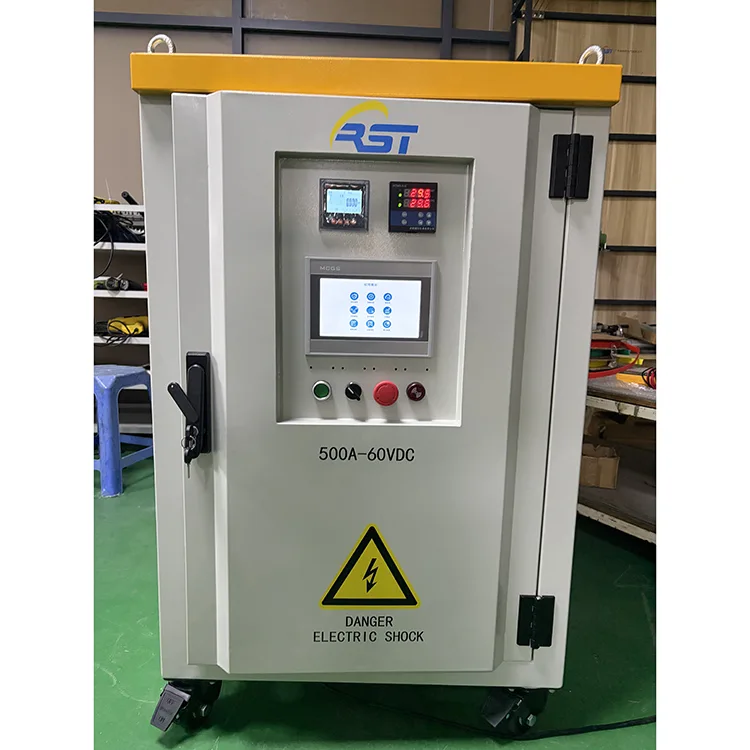

7. Giám sát dữ liệu thời gian thực và lưu trữ bản ghi cảnh báo Màn hình cảm ứng hiển thị đồng thời điện áp, dòng điện, nguồn điện, nhiệt độ ổ cắm, nhiệt độ phòng điều khiển; tất cả chi tiết về thời gian cảnh báo và lỗi được lưu để truy tìm nguồn gốc khắc phục sự cố sau này.

Kịch bản ứng dụng rộng rãi

Bộ kiểm tra ngân hàng tải DC 60V 500A này phù hợp với nhiều ngành dọc:

1. Công nghiệp EV năng lượng mới: Kiểm tra lão hóa cọc sạc DC, kiểm tra xả nguồn điện trên bo mạch, phát hiện dung lượng bộ pin lithium

2.Trung tâm viễn thông & dữ liệu: Bảo trì xả tủ điện 48/60V DC, kiểm tra dung lượng ắc quy dự phòng

3. Lưu trữ năng lượng & năng lượng: Kiểm tra hiệu suất đầu ra của máy phát điện DC, kiểm tra chu kỳ xả pin lưu trữ năng lượng mặt trời ngoài lưới

4. Sản xuất công nghiệp: Kiểm tra lão hóa nhà máy cung cấp điện chuyển mạch DC, mô phỏng tải chỉnh lưu DC

5.Hóa dầu & Đường sắt: Kiểm tra bảo trì thường xuyên hệ thống DC dự phòng trạm

Hướng dẫn bảo trì hàng ngày và định kỳ

1. Kiểm tra trước khi bật nguồn hàng ngày (Khoảng 5 phút, để tránh hiện tượng thoát nhiệt và lỗi điện)

Hạng mục kiểm tra

● Dây nối đất: Xác nhận bằng mắt và thủ công rằng dây nối đất của tủ được kết nối chắc chắn và không bị lỏng.

● Cửa hút gió/cửa thoát gió: Đảm bảo không có vật cản trong phạm vi 3 mét tính từ cửa hút gió và 5 mét tính từ cửa gió ra để đảm bảo luồng gió không bị cản trở.

● Vận hành quạt: Sau khi khởi động, hãy lắng nghe xem có tiếng ồn ổ trục bất thường, độ rung mạnh hoặc kẹt kẹt nào không.

● Bên trong buồng điện trở:Mở cửa ra vào và kiểm tra xem có vật lạ nào rơi xuống hoặc tích tụ bụi nghiêm trọng không.

● Nút bảng điều khiển và Dừng khẩn cấp:Kiểm tra tất cả các nút vật lý, công tắc dừng khẩn cấp và màn hình cảm ứng để đảm bảo phản hồi nhạy.

Kế hoạch bảo trì phòng ngừa thường xuyên

2-4 tuần một lần (điều chỉnh theo mức độ bụi của xưởng)

Làm sạch bộ lọc khí vào (bộ lọc ở dưới cùng của thiết bị có thể giặt được).

Vận hành: Tháo bộ lọc → Rửa sạch để loại bỏ bụi và dầu → Lau khô hoàn toàn trước khi lắp lại.

Lưu ý: Không bao giờ vận hành máy mà không có bộ lọc.

Hàng quý (3 tháng một lần) – Bảo trì sâu

Trước khi vận hành: Ngắt kết nối nguồn điện ngược dòng và khóa/gắn thẻ máy (LOTO). Để các bộ phận bên trong nguội hoàn toàn.

● Kiểm tra điện trở cách điện: Giá trị tiêu chuẩn ≥ 2MΩ. Nếu dưới giá trị này, hãy dừng máy ngay lập tức và kiểm tra các bộ phận cách nhiệt bị hư hỏng do ẩm hoặc bị cacbon hóa.

● Siết chặt các kết nối điện: Mở cửa trước và cửa sau, siết chặt tất cả các đầu nối lỏng lẻo và cố định từng vít một.

● Kiểm tra trực quan phần tử điện trở: Kiểm tra các ống điện trở hợp kim niken-crom xem có bị đổi màu bất thường (oxy hóa và đỏ), biến dạng, giảm kích thước mắt lưới hoặc có vật lạ bám vào không.

● Làm sạch sâu các phần tử điện trở: Nhẹ nhàng loại bỏ bụi bẩn bên trong và bên ngoài ống bằng bàn chải mềm hoặc khí nén khô áp suất thấp (<5 bar).

● Đo điện trở: Đo giá trị điện trở thực tế cho từng phạm vi bằng đồng hồ vạn năng, ghi lại số đọc và thay thế bất kỳ điện trở nào bị trôi/hư hỏng.

● Xác minh thông số cảnh báo: Truy cập trang cài đặt HMI và xác minh từng ngưỡng cảnh báo, bao gồm nhiệt độ và áp suất không khí, để đảm bảo chúng khớp với cài đặt gốc.

Sáu tháng một lần – Xác minh mô-men xoắn kết nối

Tầm quan trọng: Chu kỳ nhiệt trong thời gian dài có thể làm cho thanh cái và bu lông dòng điện cao bị lỏng, dẫn đến tăng điện trở tiếp xúc và quá nhiệt cục bộ.

Vận hành: Sử dụng cờ lê lực đã hiệu chỉnh, siết chặt từng mối nối thanh cái và bu lông lõi theo giá trị mô men xoắn tiêu chuẩn được chỉ định trong sách hướng dẫn đi kèm.

Khắc phục sự cố lỗi thường gặp

1.Báo động dừng khẩn cấp Nguyên nhân: Nút E-Stop màu đỏ bị nhấn xuống;

Cách khắc phục: Xoay nút dừng khẩn cấp theo chiều kim đồng hồ để reset, khởi động lại thiết bị

2. Cảnh báo nhiệt độ quá cao Nguyên nhân: Ống dẫn khí bị tắc, hỏng quạt, tải đầy trong thời gian dài mà không tản nhiệt;

Giải pháp: Vệ sinh lỗ thông hơi, kiểm tra hệ thống dây điện của quạt, tạm dừng kiểm tra để hạ nhiệt

3. Báo động quá điện áp / quá dòng Nguyên nhân: Kiểm tra đầu ra DC vượt quá ngưỡng đặt trước;

Giải pháp: Kiểm tra giá trị giới hạn điện áp/dòng điện trong trang cài đặt, điều chỉnh đầu ra nguồn điện mẫu

4.Báo động áp suất gió thấp của quạt Nguyên nhân: Quạt không khởi động, dây điện lỏng, hướng thoát khí đảo ngược;

Giải pháp: Khởi động lại quạt, siết chặt lại các cực của quạt, xác nhận luồng khí đi lên từ cửa thoát trên cùng

Câu hỏi thường gặp

Câu hỏi 1: RST-500A-DC60V-R có thể kiểm tra cả bộ pin và nguồn điện DC không?

Vâng, nó được xây dựng có mục đích cho việc này. Bộ kiểm tra ngân hàng tải DC hoạt động ở chế độ dòng điện không đổi trong đó điện trở trong thay đổi linh hoạt để giữ cho dòng điện cài đặt (ví dụ: 500A) cố định, ngay cả khi điện áp của thiết bị đang thử nghiệm dao động. Điều này khiến nó trở nên lý tưởng cho cả thử nghiệm xả pin viễn thông 48V và thử nghiệm đốt cháy nguồn điện công nghiệp 60V.

Câu hỏi 2: Làm cách nào để tích hợp Bộ kiểm tra ngân hàng tải DC này vào bệ kiểm tra tự động của tôi?

Bảng điều khiển phía sau có giao diện Modbus-RTU qua RS485. Bạn có thể dễ dàng viết một tập lệnh đơn giản bằng Python, LabVIEW hoặc bộ điều khiển PLC để gửi các lệnh như "Đặt dòng điện 350A" và đọc lại các cảnh báo về điện áp, dòng điện và trạng thái theo thời gian thực. Bản đồ đăng ký Modbus được ghi lại đầy đủ trong hướng dẫn sử dụng.

Câu 3: Độ ồn được liệt kê là 70dB. Điều đó có phù hợp với môi trường phòng thí nghiệm không?

Ở khoảng cách 1 mét, tiếng ồn khi đầy tải là ≤70dB, tương đương với tiếng ồn của máy hút bụi. Nó được thiết kế cho các tầng phân xưởng công nghiệp hoặc các khu thử nghiệm chuyên dụng. Để sử dụng trong phòng thí nghiệm kéo dài, người dùng thường đặt Bộ kiểm tra ngân hàng tải DC trong phòng liền kề có kết nối thanh cái xuyên suốt vì bộ điều khiển hoàn toàn từ xa.

Câu hỏi 4: Chữ "R" trong số model có ý nghĩa gì?

Chữ "R" chỉ định loại tải thuần trở. Không giống như tải điện dung hoặc cảm ứng, thiết bị này có hệ số công suất bằng nhau (PF=1), tạo ra tải thực, không bị biến dạng. Điều này rất cần thiết để kiểm tra chính xác thời gian chạy thực tế của pin và đặc tính nhiệt của nguồn điện mà không đưa ra các biến công suất phản kháng.

Câu hỏi 5: Điều gì xảy ra nếu nguồn phụ 230VAC bị hỏng trong quá trình kiểm tra?

Đây là một tình huống an toàn quan trọng. Khi mất nguồn phụ, các contactor sẽ ngay lập tức ngắt tải DC, đưa thử nghiệm về trạng thái an toàn, không tải. Quạt làm mát cũng sẽ ngừng hoạt động, do đó khối nhiệt của các bộ phận điện trở được thiết kế để hấp thụ nhiệt dư mà không bị hư hại trong tình trạng khẩn cấp này.

Tại sao nên chọn Bộ tải DC dòng Ruisite RST?

1. Nhà sản xuất trực tiếp tại nhà máy với R&D & sản xuất độc lập, báo cáo thử nghiệm đầy đủ và hướng dẫn sử dụng được cung cấp kèm theo mỗi đơn vị

2. Kiểm tra lão hóa nhà máy nghiêm ngặt trước khi giao hàng, mô-đun đo độ chính xác cao 0,5 lớp

3. Hỗ trợ sau bán hàng toàn cầu, tài liệu kỹ thuật bảo trì và video vận hành hoàn chỉnh

4. Các mô hình ngân hàng tải điện áp/dòng điện có thể tùy chỉnh có sẵn cho các nhu cầu thử nghiệm khác nhau

5. Kiểm soát chất lượng nghiêm ngặt: mạch điện chịu được thử nghiệm cách điện AC2,5kV, điện trở cách điện ≥100MΩ

Các trường hợp ứng dụng trong thế giới thực

Trường hợp 1: Thử nghiệm lão hóa pin và bộ sạc DC của Phòng thí nghiệm EV của UAE (Kịch bản thử nghiệm liên tục ở nhiệt độ cao, Dự án Phòng thí nghiệm năng lượng mới Dubai)

Viện thử nghiệm năng lượng mới của bên thứ ba ở Dubai, UAE thực hiện các thử nghiệm chứng nhận thường xuyên cho bộ pin lithium và bộ sạc DC EV. Nó đặt ra yêu cầu cao về khả năng chịu nhiệt độ cao, dòng xả ổn định lớn và ghi dữ liệu tự động của máy kiểm tra tải DC. Điểm nổi bật của ứng dụng cốt lõi như sau:

1. Hỗ trợ điện áp DC rộng 0–60V và dòng xả không đổi vô cấp 0–500A, tương thích với pin lưu trữ năng lượng mặt trời 48/60V và bộ sạc EV DC tốc độ thấp 30kW để thử nghiệm mục đích kép;

2. Thiết kế làm mát không khí cưỡng bức bằng quạt kép lớn được tăng cường, hoạt động liên tục đầy tải ổn định dưới nhiệt độ môi trường cao trong thời gian dài 40–45oC mà không bị tắt quá nóng;

3. Bộ ghi dữ liệu màn hình cảm ứng tích hợp với chức năng xuất báo cáo CSV, lưu trữ các đường cong kiểm tra đầy đủ để đáp ứng các tiêu chuẩn nộp hồ sơ chứng nhận sản phẩm năng lượng địa phương của UAE;

Tủ chống bụi 4.IP23 với các mạch bảo vệ đa năng hoàn chỉnh (quá áp, quá dòng, kết nối ngược, tự động ngắt khi quá nhiệt), phù hợp với đầu ra cảnh báo tiếp xúc khô để giám sát từ xa, thích ứng với khí hậu ven biển nóng và cát;

5. Được cấu hình với các mô-đun điều khiển công nghiệp tiêu chuẩn, hiệu suất ổn định sau các chu kỳ lão hóa kéo dài thường xuyên, cắt giảm đáng kể chi phí lao động ghi chép thủ công trong phòng thí nghiệm.

Trường hợp 2: Thiết bị tải phanh động lực của giàn khoan ngoài khơi (Kịch bản chống ăn mòn hạng nặng, Dự án giàn khoan dầu Indonesia)

1.Một giàn khoan dầu ngoài khơi của Indonesia yêu cầu hỗ trợ thiết bị tải phanh cho hệ thống truyền động điện VFD, với tiêu chuẩn cao về khả năng chống sương mù muối và phanh chu kỳ dài ổn định. Điểm nổi bật của ứng dụng cốt lõi như sau:

2. Dải kháng hợp kim niken-crom có ​​giá trị điện trở ổn định ± 5%, được trang bị quạt làm mát trục kép và bảo vệ cảnh báo chênh lệch áp suất không khí;

3. Tủ sơn hạng nặng chống sương mù muối với cấp bảo vệ IP23, chống ăn mòn muối ven biển hiệu quả;

4. Bảo vệ kép giám sát thể tích không khí và cảm biến quá nhiệt, tự động gửi tín hiệu dừng đến hệ thống điều khiển giàn khoan khi tản nhiệt bất thường;

5. Các bộ phận kháng có thể tháo rời theo mô-đun, dễ dàng bảo trì thường xuyên ngoài khơi và thay thế nhanh chóng các bộ phận bị hư hỏng.

Trường hợp 3: Thử nghiệm tải chấp nhận máy phát điện trang trại gió (Kịch bản thử nghiệm thời gian dài ngoài trời, Dự án nhà máy điện gió Việt Nam)

1. Nhà đầu tư điện gió lớn tại Việt Nam cần nghiệm thu toàn tải các tổ máy phát điện dự phòng của trạm tăng áp tuabin gió, đưa ra các yêu cầu khắt khe về tản nhiệt liên tục và bảo vệ an toàn ngoài trời cho các ngân hàng phụ tải. Điểm nổi bật của ứng dụng cốt lõi như sau:

2. Cấu trúc làm mát không khí cưỡng bức bằng ống dẫn khí cong lớn hai mặt, thực hiện hoạt động đầy tải liên tục trong 12 giờ mà không bị quá nóng;

Tủ tích hợp chống mưa và chống bụi 3.IP23, được trang bị đèn cảnh báo nhiệt độ cao, thích hợp với thời tiết phức tạp ngoài trời gió;

4. Giao diện truyền thông từ xa Modbus dành riêng, hỗ trợ tải lên dữ liệu thử nghiệm đồng bộ theo thời gian thực lên nền tảng điều khiển trung tâm của trang trại gió;

5. Bảo vệ an toàn nhiều lớp hoàn chỉnh bao gồm tắt nguồn quá nhiệt, quá dòng và ngắn mạch, với vấu nâng và bệ xe nâng để nâng và chuyển tải tại hiện trường thuận tiện.

Trường hợp 3: Thử nghiệm lão hóa FAT của UPS tại trung tâm dữ liệu (Kịch bản thử nghiệm liên tục hàng loạt trong nhà, Dự án nhà sản xuất IDC Thái Lan)

1.Một nhà sản xuất thiết bị trung tâm dữ liệu Thái Lan thực hiện các bài kiểm tra lão hóa hàng loạt tại nhà máy đối với các bộ nguồn dự phòng UPS, yêu cầu hiệu quả kiểm tra cao và ghi dữ liệu tự động. Điểm nổi bật của ứng dụng cốt lõi như sau:

2. Tải điện trở có thể điều chỉnh vô cấp, hỗ trợ kiểm tra tải phân đoạn của UPS đầy tải 25%/50%/75%/100%;

3. Màn hình cảm ứng công nghiệp tích hợp, tự động lưu trữ dữ liệu điện áp, dòng điện, nguồn và thời gian chạy, báo cáo thử nghiệm xuất bằng một cú nhấp chuột để nộp hồ sơ kiểm tra nhà máy;

4. Tủ điều khiển điện phân chia độc lập, khu vực điện áp cao cách ly với các dấu hiệu cảnh báo rõ ràng để tránh bị điện giật vô tình trong quá trình thử nghiệm hàng loạt;

5. Cấu trúc quạt được tối ưu hóa với độ ồn thấp, thích hợp cho hoạt động liên tục trong nhà xưởng lâu dài mà không bị nhiễu quá mức.
