Điện trở bọc gốm là thành phần điện trở loại nguồn bao bọc lõi điện trở (thường là điện trở vết thương hoặc điện trở màng oxit kim loại) trong vỏ gốm và bịt kín bằng xi măng chịu nhiệt (hoặc cát thạch anh, vật liệu silicat dẫn nhiệt). Tên gọi của nó bắt nguồn từ vẻ ngoài giống xi măng nhưng vật liệu trám bên trong thực tế chủ yếu là cát thạch anh chịu lửa hoặc vữa dẫn nhiệt chuyên dụng. Do khả năng chịu nhiệt, cách nhiệt và chống cháy tuyệt vời của cả vỏ gốm và vật liệu làm đầy, điện trở xi măng có thể chịu được sự tiêu tán công suất cao và quá tải ngắn hạn, đồng thời được sử dụng rộng rãi trong các mạch cấp điện, bảng điều khiển thiết bị gia dụng, bộ sạc, bộ khuếch đại âm thanh, dụng cụ và máy đo, v.v., trong các tình huống đòi hỏi công suất cao, chi phí thấp và độ tin cậy cao.

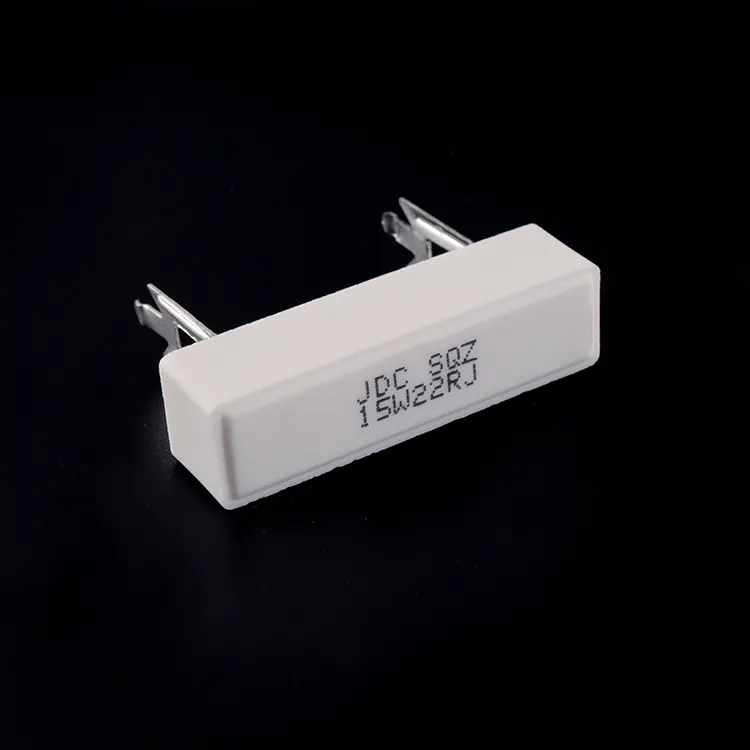

Lõi của Điện trở bọc gốm là dây điện trở (thường được làm bằng hợp kim nichrome, manganin hoặc niken-crom) được quấn đều xung quanh khung gốm hoặc trên đế hình trụ oxit kim loại. Hai đầu của lõi điện trở được dẫn ra ngoài qua dây dẫn hoặc que hàn và toàn bộ linh kiện được đặt trong vỏ gốm hình chữ nhật hoặc hình elip. Sau đó, cát thạch anh hoặc vữa xi măng được đổ vào, cuối cùng được nung ở nhiệt độ cao để hóa rắn. Các chức năng của vật liệu làm đầy bao gồm: cố định lõi điện trở, cách ly không khí để chống oxy hóa, dẫn nhiệt đến vỏ gốm và hấp thụ năng lượng quá tải tức thời. Bề mặt vỏ gốm thường được in các thông tin như giá trị điện trở, công suất và độ chính xác. Các dạng dây dẫn bao gồm dây dẫn hướng trục, dây dẫn hướng tâm và loại phích cắm (thích hợp cho hàn PCB hoặc kết nối đầu cuối). Dải công suất của điện trở xi măng là từ 1W đến vài watt (thường là 2W, 3W, 5W, 10W, 20W), dải điện trở là 0,1Ω đến 100kΩ và độ chính xác thường là ± 5% hoặc ± 10%, và một số có thể đạt tới ± 2%.
- Khả năng chịu nhiệt tuyệt vời: Có thể hoạt động ổn định trong môi trường từ -40oC đến +200oC. Trong thời gian quá tải ngắn hạn, vật liệu làm đầy có thể hấp thụ một lượng nhiệt lớn, làm chậm quá trình tăng nhiệt độ.
- Chống cháy và an toàn: Cả vỏ gốm và lớp trám xi măng đều là vật liệu không cháy. Dù dây điện trở có bị cháy cũng không bắt lửa, đạt tiêu chuẩn UL94 V-0.
- Giá thành thấp: Cấu tạo đơn giản, nguyên liệu sẵn có. Đây là một trong những giải pháp kinh tế nhất trong số các điện trở công suất cao.
- Khả năng chịu xung mạnh: So với điện trở gắn trên bề mặt hoặc điện trở màng kim loại, Điện trở bọc gốm có thể chịu được công suất sốc tức thời gấp nhiều lần định mức, thích hợp cho các ứng dụng hạn chế dòng điện đột biến và sạc tụ điện.
- Điện trở hạn chế đột biến đầu vào để chuyển đổi nguồn điện (nối nối tiếp tại đầu vào AC để triệt tiêu dòng điện khởi động).
- Điện trở phóng điện cho tụ lọc (nối song song qua các tụ cao áp để giải phóng điện sau khi cắt điện).
- Điện trở công suất đầu ra cho bộ khuếch đại âm thanh (đóng vai trò tải giả hoặc giới hạn dòng điện đầu ra).
- Điện trở giảm điện áp trong bộ điều khiển thiết bị gia dụng (như điều khiển tốc độ cho quạt hoặc giới hạn dòng điện cho rơle).
- Mạch đệm hấp thụ phía sơ cấp của bộ sạc và bộ chuyển đổi (chữ R trong RCD Snubber).
- Điện trở lấy mẫu cho bộ nguồn điều khiển đèn LED (điện trở xi măng có điện trở thấp như 0,1Ω/5W).
1) Công suất định mức: Chọn dựa trên mức tiêu thụ điện năng thực tế trong mạch và dự trữ ít nhất 50%. Ví dụ: nếu công suất đo được là 2W thì nên chọn điện trở gốm 3W hoặc 5W. Lưu ý giảm công suất - khi nhiệt độ môi trường vượt quá 70oC, hãy sử dụng theo đường cong để giảm.
2) Giá trị điện trở: Xác định dựa trên Định luật Ohm và dòng điện/điện áp yêu cầu.
3) Kích thước: Tương ứng với kích thước vỏ tiêu chuẩn cho các mức công suất khác nhau (ví dụ: 5W thường là 18 × 8 × 25 mm), đảm bảo khoảng cách giữa các tấm PCB phù hợp.

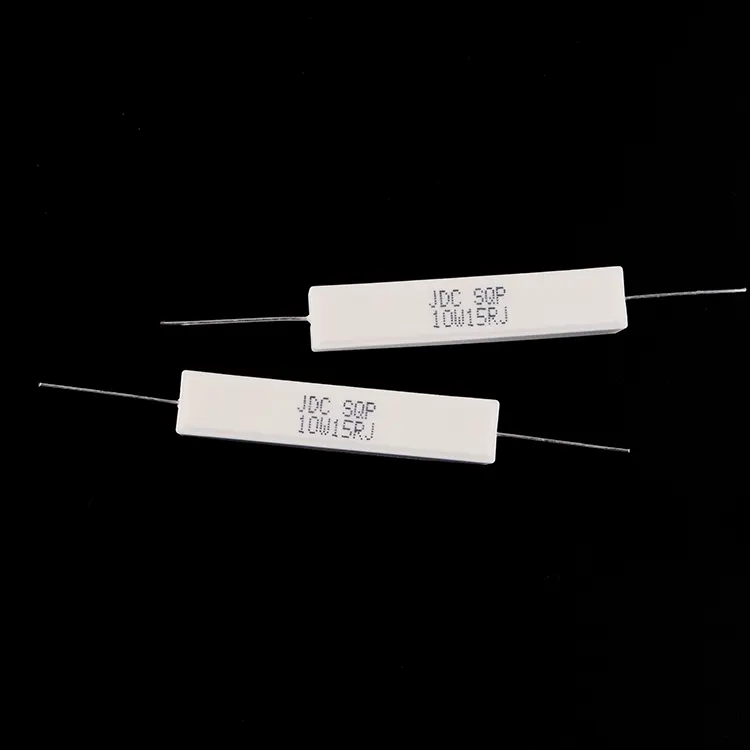

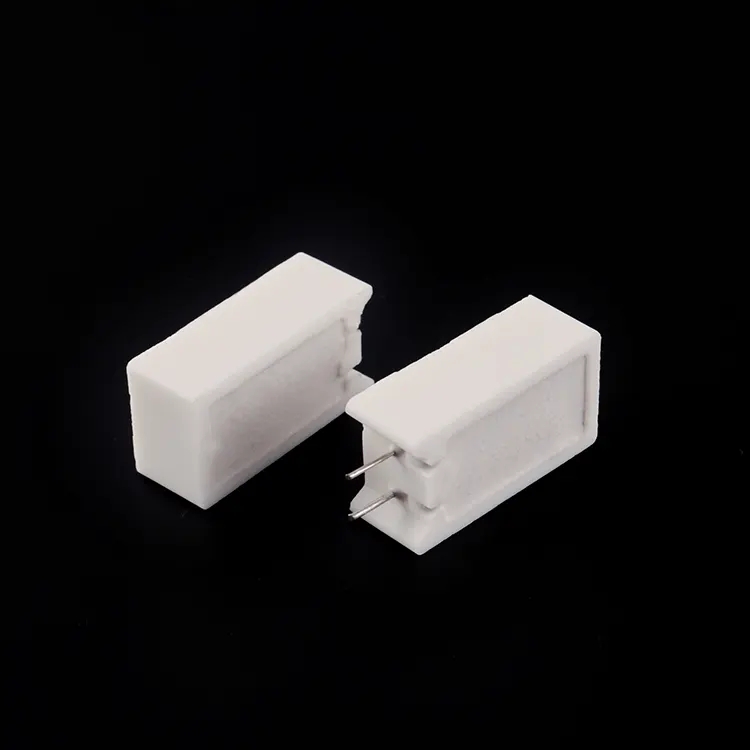

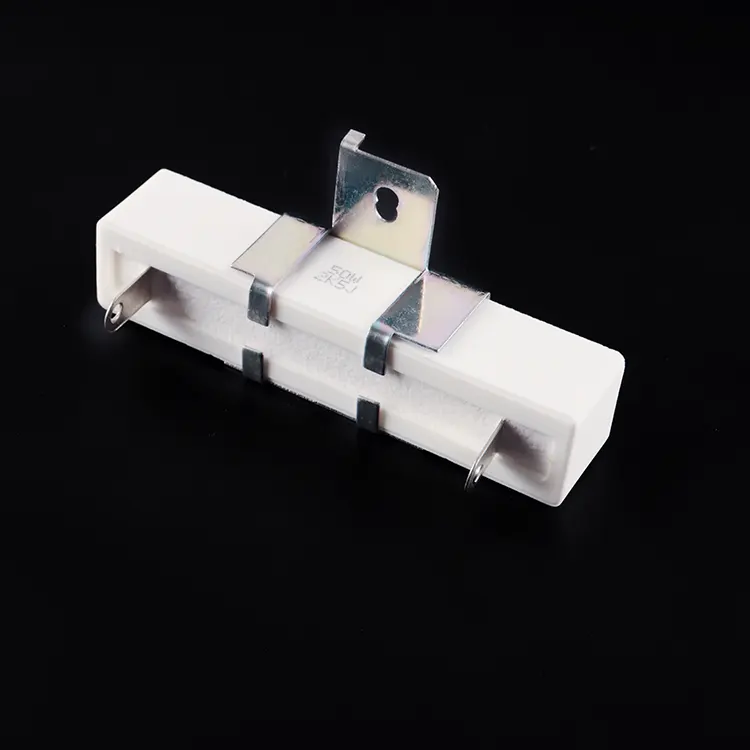

4) Kiểu chì: Loại dọc (xuyên tâm) giúp tiết kiệm diện tích PCB, trong khi loại ngang (trục) có lợi cho việc tản nhiệt.
5) Định mức điện áp: Đối với mạch điện áp cao (>300V), kiểm tra định mức điện áp của điện trở. Thông thường, điện trở gốm có mức điện áp từ 350V đến 500V. Đối với điện áp cao hơn, hãy sử dụng điện trở cao áp chuyên dụng.

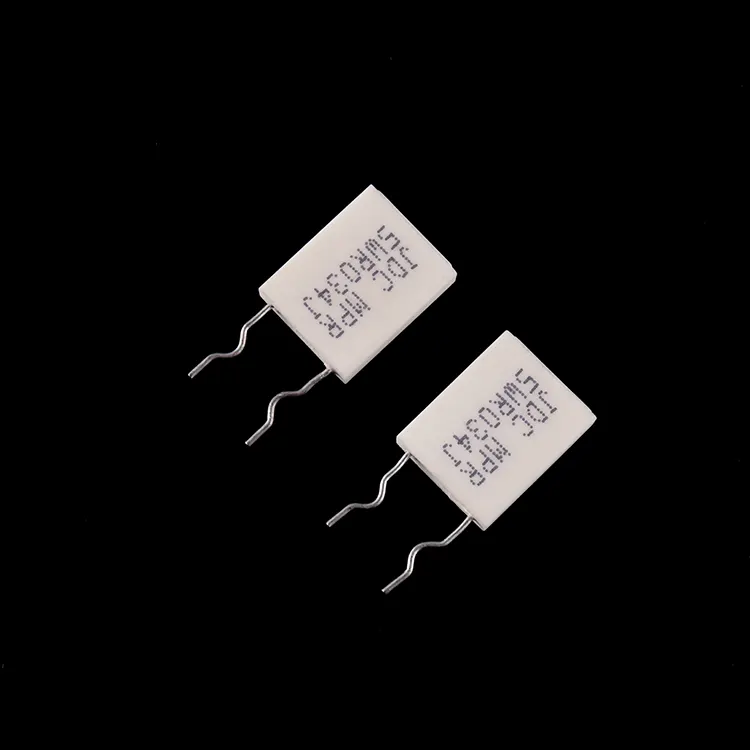

6) Yêu cầu không cảm ứng: Nếu sử dụng trong mạch tần số cao hoặc mạch chuyển mạch nhanh thì chọn "điện trở gốm không cảm ứng" (dùng cuộn dây đôi hoặc lõi màng dày), nhưng giá cao hơn một chút.
Nhiệt độ bề mặt của Điện trở bọc gốm có thể đạt tới 100 đến 200 độ C trong quá trình hoạt động. Vì vậy, nó phải được giữ ở khoảng cách vừa đủ với các linh kiện xung quanh và không nên đặt sát bề mặt PCB. Các dây dẫn có thể được nâng lên để treo thân điện trở, tạo điều kiện đối lưu không khí để tản nhiệt. Nếu nhiều điện trở xi măng được bố trí tập trung thì cần xem xét đến độ tăng nhiệt độ tổng thể. Ngoài ra, vỏ gốm của điện trở xi măng tương đối giòn. Trong quá trình lắp đặt, tránh va chạm mạnh hoặc uốn cong dây dẫn quá mức để tránh vỏ bị nứt. Chế độ hỏng hóc chủ yếu là hở mạch (dây điện trở nóng chảy) và hiếm khi xảy ra đoản mạch. Do giá thành rẻ và độ tin cậy cao nên điện trở xi măng vẫn được sử dụng rộng rãi trong các sản phẩm điện tử tiêu dùng và công nghiệp cho đến ngày nay. Ngoài ra,RST điệnngoài ra còn có các loại khácĐiện trở gốm. Hãy đến và tư vấn mua hàng nhé!
