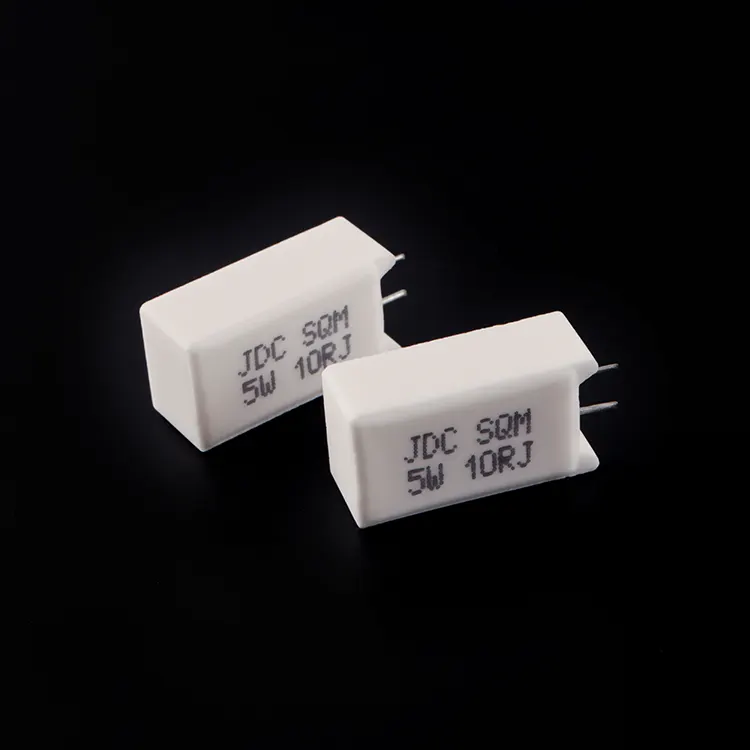

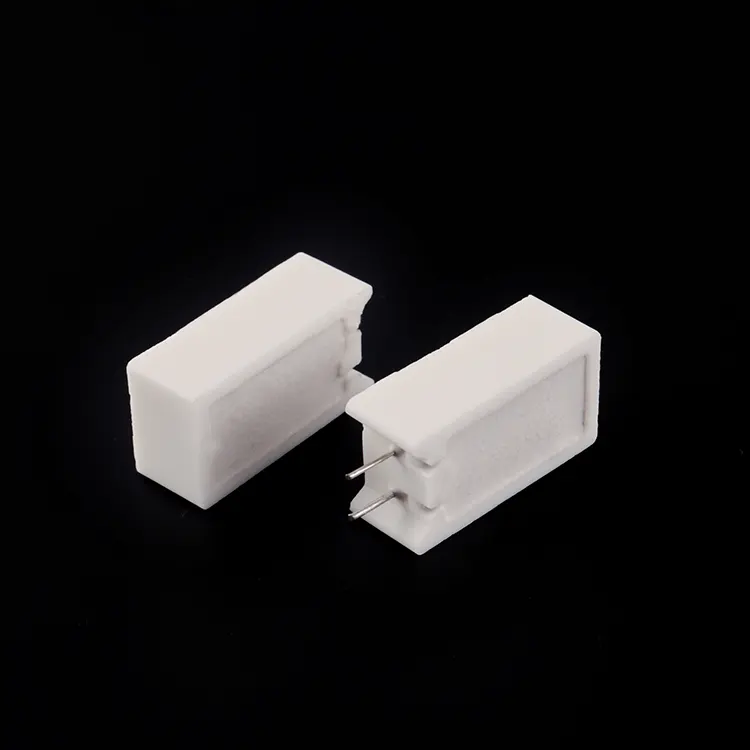

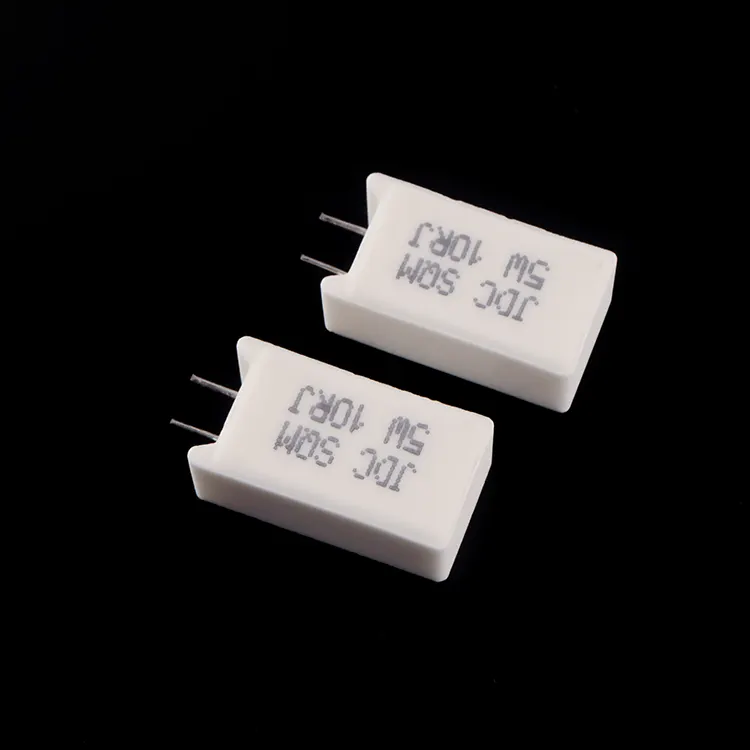

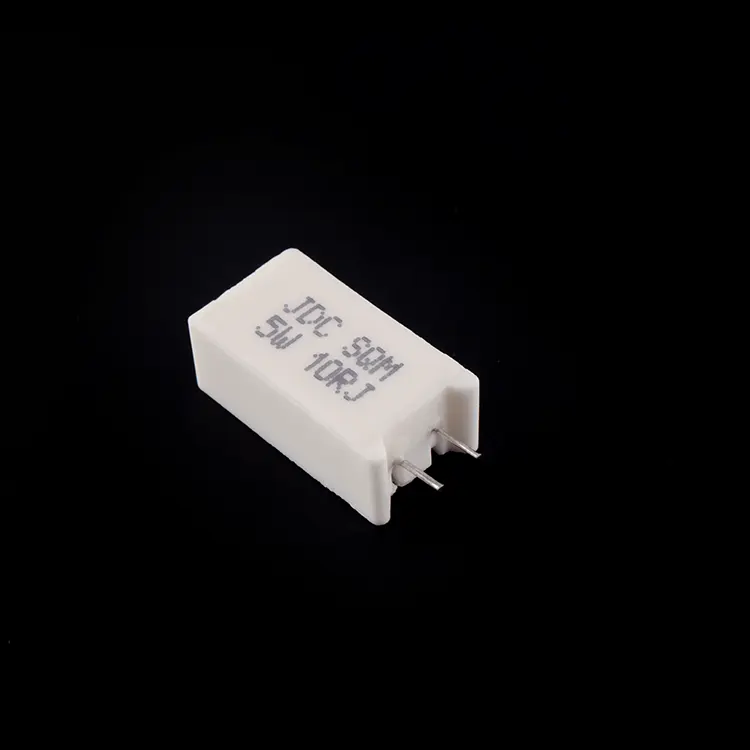

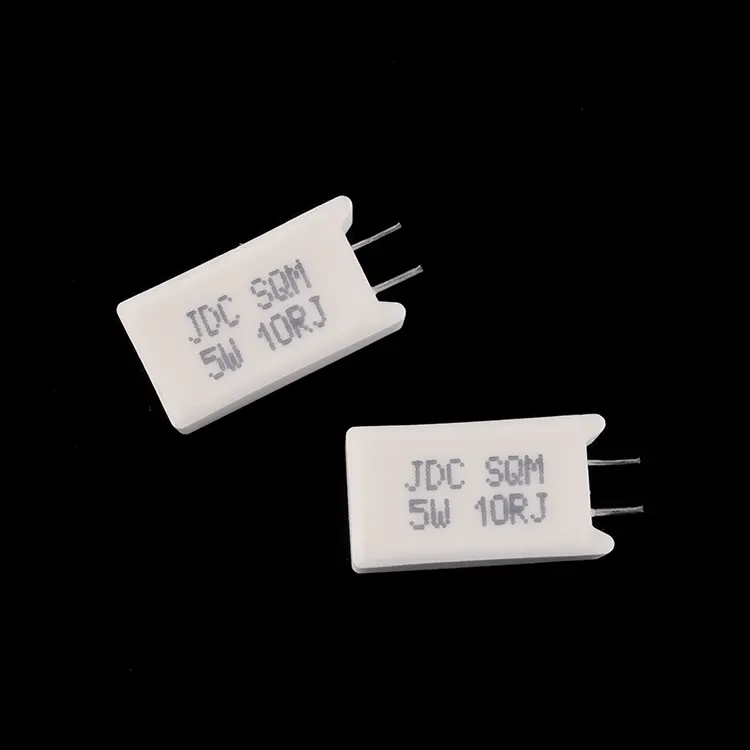

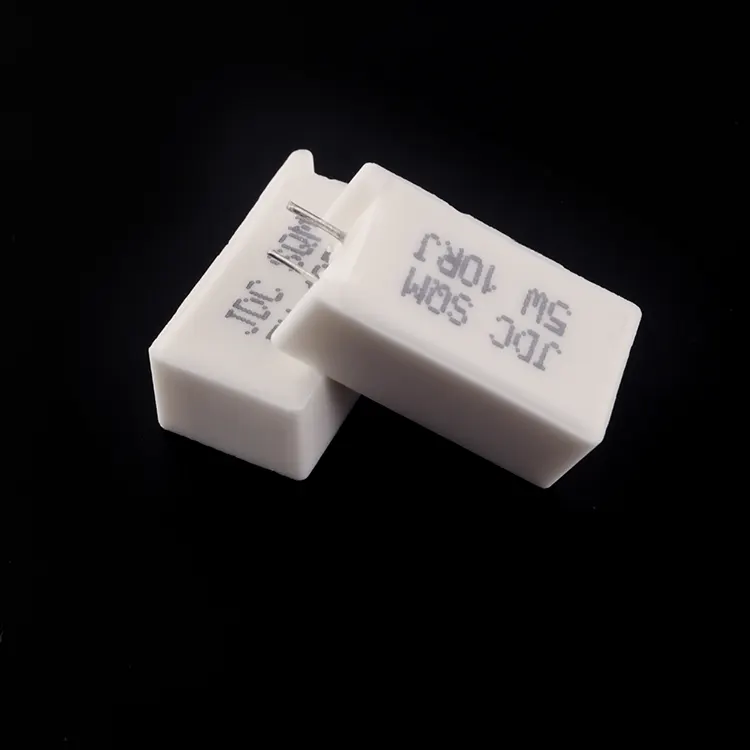

Điện trở dây gốm dọc

Lợi thế thiết kế

Điện trở quấn dây bằng gốm dọc của RST Electric giải quyết thách thức chung trong thiết kế điện tử hiện đại: mang lại khả năng tiêu tán năng lượng cao trong không gian bảng mạch hạn chế. Không giống như các điện trở chì hướng trục nằm ngang tiêu tốn diện tích bảng tuyến tính đáng kể, Điện trở xuyên tâm này gắn theo chiều dọc, với các dây dẫn thoát ra từ một đầu của thân gốm hình chữ nhật, cho phép nó đứng thẳng. Định hướng này giúp giảm dấu chân PCB từ 50-70% so với các thành phần dẫn hướng trục tương đương, khiến nó trở nên lý tưởng cho các bộ nguồn, bộ truyền động động cơ và thiết bị điện tử tiêu dùng có mật độ dày đặc.

Xây dựng, quản lý nhiệt & cấu hình

Cấu trúc của Điện trở bọc gốm này ưu tiên quản lý nhiệt và độ bền cơ học. Phần tử điện trở—có sẵn trong cấu trúc quấn dây để có khả năng tạo xung cao (xuống tới 0,1Ω) hoặc màng kim loại để có độ ồn thấp và điện trở cao (lên đến 100kΩ)—được bọc trong chất độn silica vô cơ và đặt trong hộp gốm chống cháy. Hướng dọc thúc đẩy khả năng làm mát đối lưu một cách tự nhiên, trong khi các dây dẫn xuyên tâm giúp lắp xuyên lỗ an toàn với độ bền mối hàn tuyệt vời. Sê-ri SQM bao gồm các gói dọc tiêu chuẩn cũng như hai cấu hình đặc biệt: WS (thân rộng mỏng) và WB (khoảng cách dây dẫn mở rộng thân rộng), mang lại sự linh hoạt trong thiết kế cho các kiểu lỗ lắp khác nhau và yêu cầu về khoảng hở điện áp.

Xác nhận chất lượng và chuyên môn sản xuất

Mỗi đơn vị đều trải qua quá trình xác nhận toàn diện. Kiểm tra khả năng hàn đảm bảo độ bao phủ >90% ở 260±5°C trong 2 giây. Khả năng chịu điện môi được xác minh ở 500VAC trong 5 giây mà không bị hỏng. Hệ số nhiệt độ được duy trì ở mức ≤ ±250 ppm/°C (tốt hơn so với tiêu chuẩn ngang tương đương). Chu kỳ nhiệt độ từ -55°C đến +200°C khẳng định tính toàn vẹn của cấu trúc, trong khi thử nghiệm độ bền ở điện áp định mức trong 1000 giờ xác nhận độ tin cậy lâu dài. Kiểm tra quá tải ở công suất định mức 10× (dây quấn) hoặc công suất định mức 5× (màng kim loại) xác nhận khả năng phát xung. Là nhà sản xuất Điện trở gốm dọc đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về điện trở nguồn với quy trình sản xuất chính xác để cung cấp các bộ phận tối ưu hóa không gian bo mạch mà không ảnh hưởng đến hiệu suất.

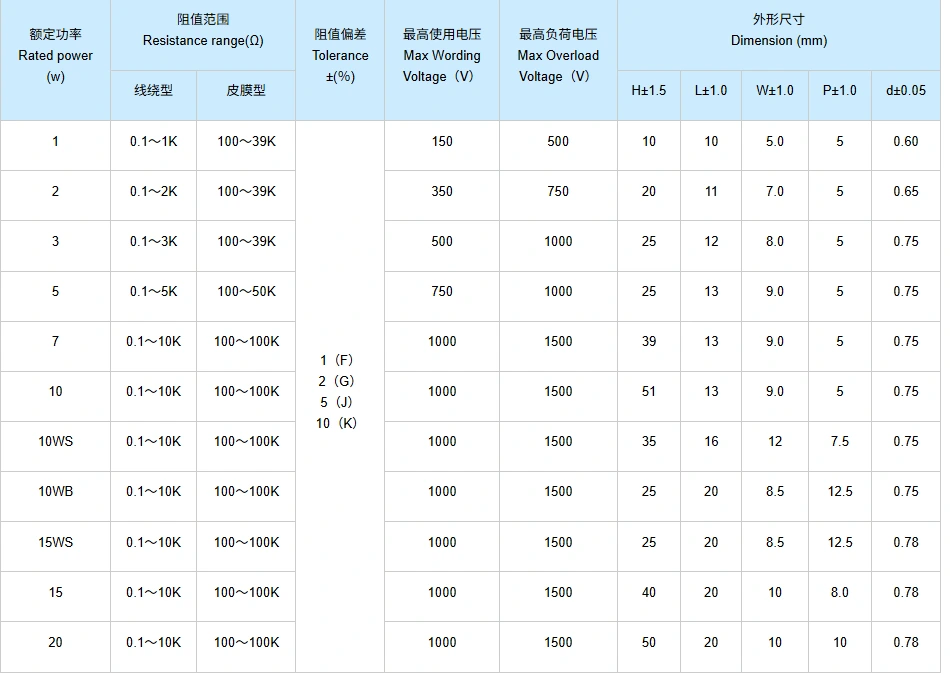

Thông số kỹ thuật

Tính năng sản phẩm của điện trở quấn dây gốm dọc

1. Định hướng dọc tiết kiệm không gian – Thiết kế dây dẫn xuyên tâm cho phép lắp thẳng đứng, giảm dấu chân PCB từ 50-70% so với các giải pháp thay thế dây dẫn hướng trục.

2. Công nghệ phần tử kép – Tùy chọn quấn dây cho điện trở thấp (0,1Ω) và khả năng tạo xung cao; tùy chọn màng kim loại cho độ ồn thấp và điện trở cao (100kΩ).

3. Hệ số nhiệt độ được cải thiện – ≤ ±250 ppm/°C mang lại sự ổn định tốt hơn trong phạm vi nhiệt độ hoạt động so với điện trở gốm tiêu chuẩn.

4. Vỏ gốm chống cháy - Được bọc trong chất độn silica vô cơ trong vỏ gốm để tản nhiệt, cách điện và bảo vệ cơ học tuyệt vời.

5. Nhiều kiểu dáng thân máy – Cấu hình tiêu chuẩn dọc (SQM), thân rộng mỏng (WS) và khoảng cách dây dẫn mở rộng thân rộng (WB) để linh hoạt trong thiết kế.

6. Vận hành ở nhiệt độ cao - Vận hành liên tục ở nhiệt độ bề mặt lên tới +200°C với mức giảm tuyến tính để sử dụng an toàn.

7.Dung sai chính xác – Có sẵn từ ±1% đến ±10% để đáp ứng các yêu cầu về mạch chặt chẽ hoặc các thiết kế nhạy cảm với chi phí.

8. Độ bền của dây dẫn chắc chắn - Thử nghiệm kéo 10N đảm bảo khả năng lắp xuyên lỗ đáng tin cậy và khả năng chống rung.

9. Khoảng cách chì được tiêu chuẩn hóa – Khoảng cách nhất quán (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) phù hợp với các bố cục PCB phổ biến và thiết bị chèn tự động.

Ứng dụng sản phẩm

Bản vẽ và kích thước

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở quấn dây bằng gốm dọc:

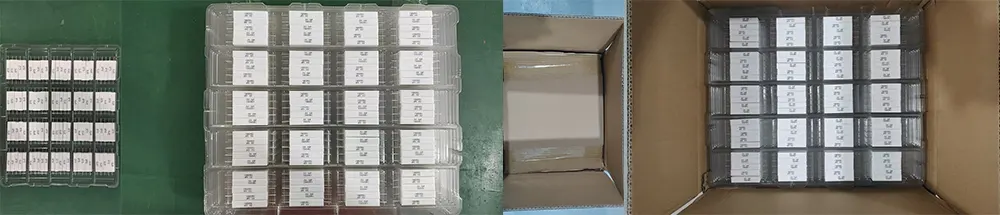

● Đóng gói số lượng lớn: Điện trở được đóng gói trong túi nhựa chống tĩnh điện có đệm xốp, sau đó đặt trong thùng carton sóng để tránh bị cong chì và hư hỏng gốm.

● Bảo vệ chì: Dây dẫn xuyên tâm được giữ thẳng và được bảo vệ bằng nắp xốp ở đầu.

● Chứng từ: Danh sách đóng gói và giấy chứng nhận kiểm tra kèm theo mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Tất cả các thiết bị đều trải qua 100% kiểm tra điện và kiểm tra trực quan trước khi đóng gói để đảm bảo chúng đáp ứng các giá trị điện trở quy định và tiêu chuẩn mỹ phẩm.
