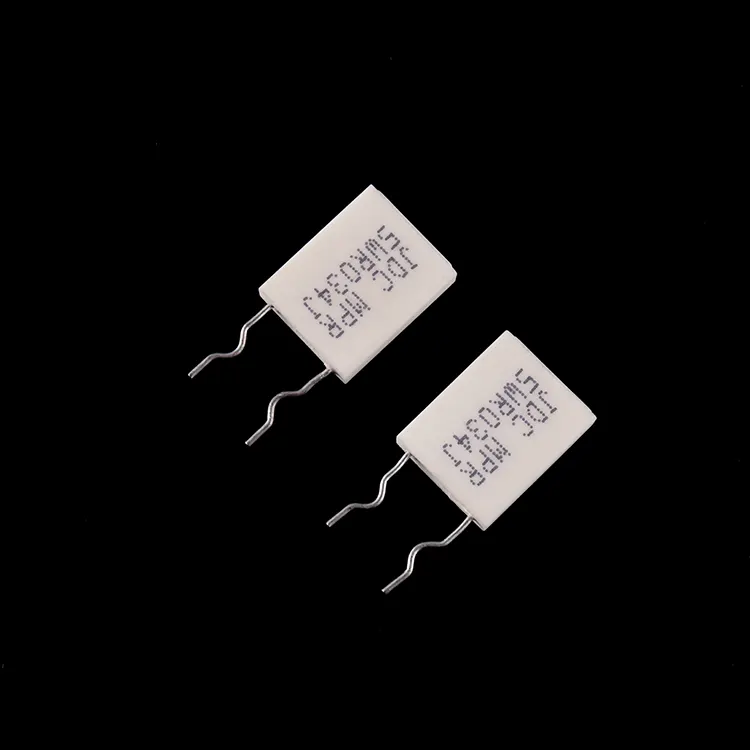

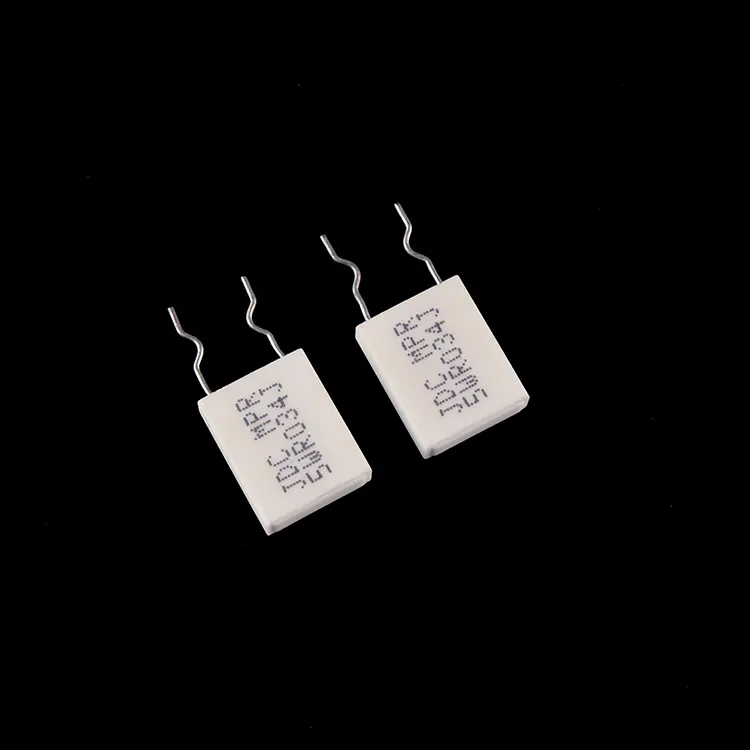

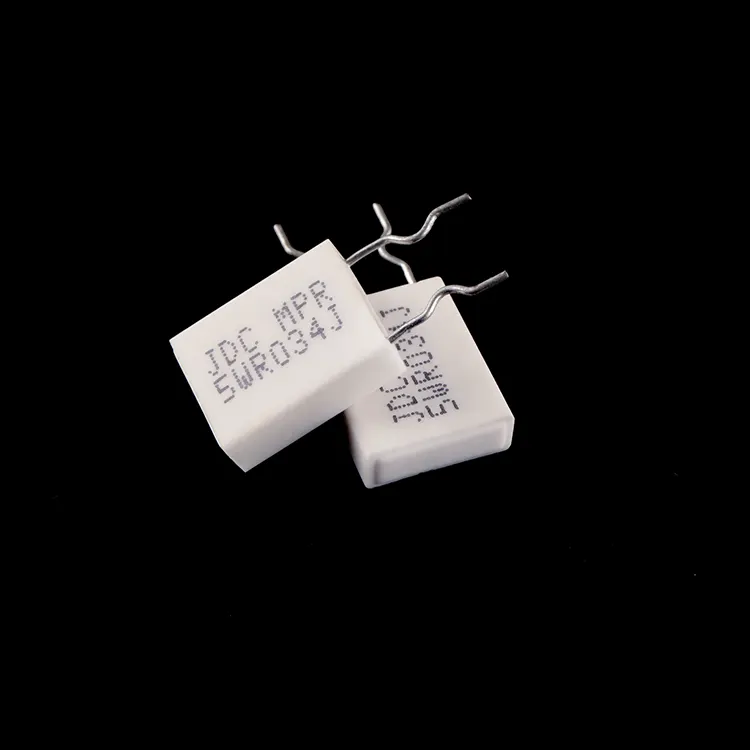

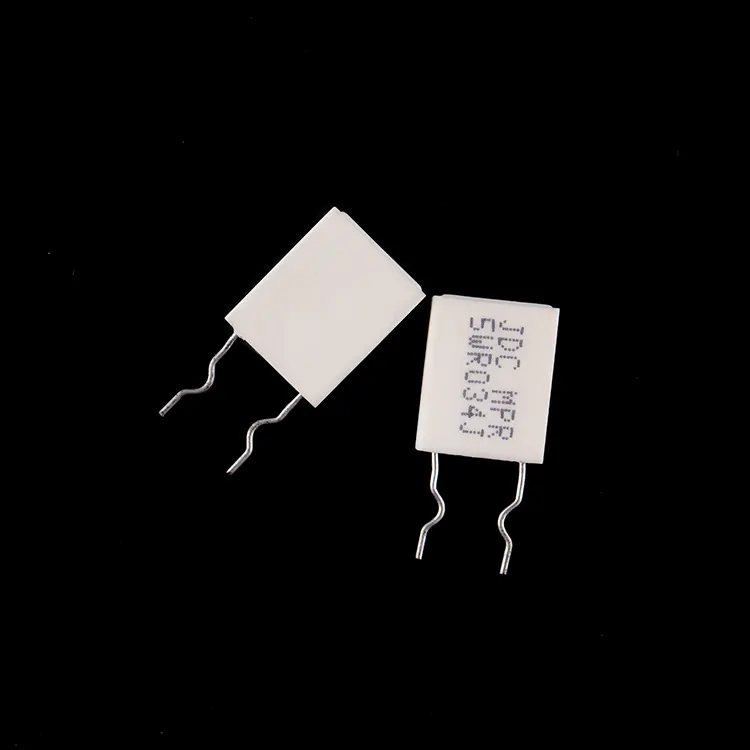

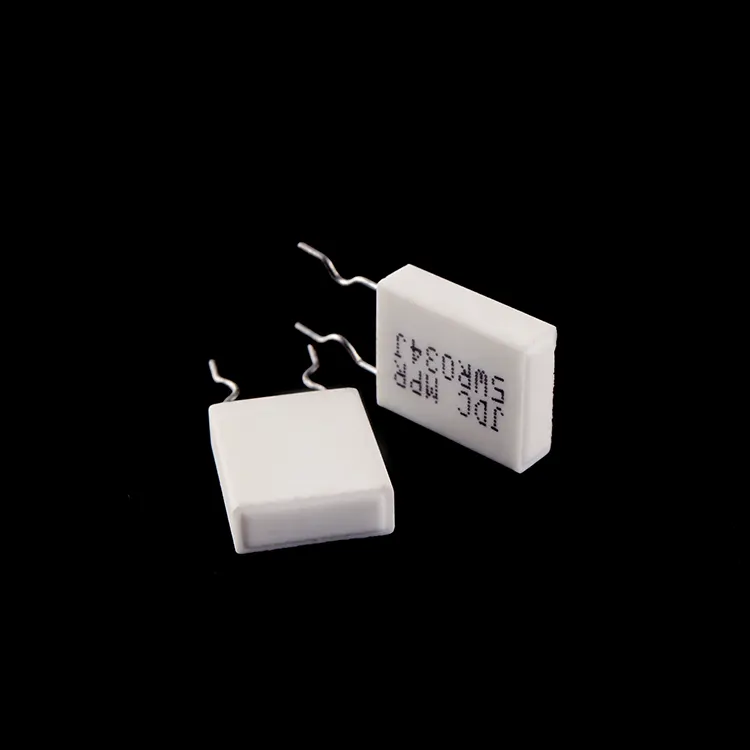

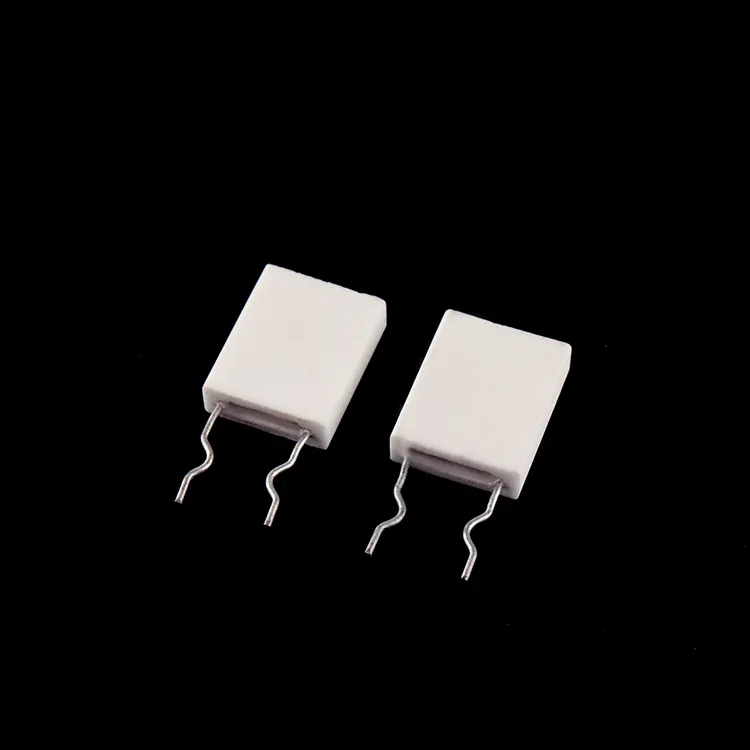

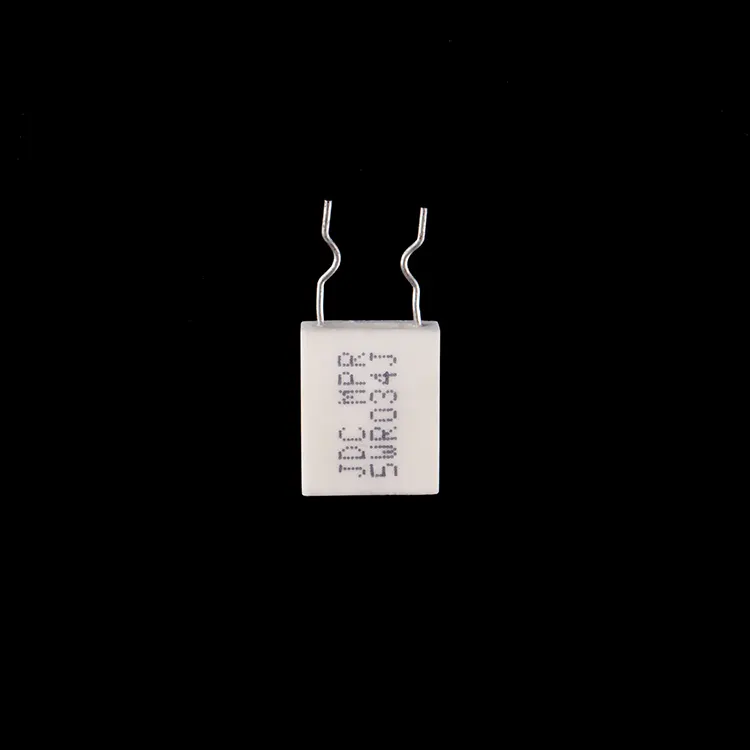

Điện trở tấm kim loại không cảm ứng

Nó có những ưu điểm gì trong các mạch tần số cao?

Điện trở tấm kim loại không cảm ứng của RST Electric giải quyết nhu cầu thiết yếu trong thiết bị điện tử công suất hiện đại: yêu cầu về điện trở có độ tự cảm thấp, khả năng tạo xung cao không tạo ra sự lệch pha hoặc tăng vọt điện áp trong các mạch chuyển mạch nhanh. Không giống như các điện trở quấn dây thông thường vốn có độ tự cảm đáng kể do phần tử cuộn của chúng, Điện trở có độ tự cảm thấp này sử dụng phần tử tấm kim loại phẳng giúp giảm thiểu từ trường và độ tự cảm ký sinh, khiến nó trở nên lý tưởng cho các mạch giảm âm, cảm biến dòng điện trong nguồn điện chuyển mạch và mạng đầu ra trong bộ khuếch đại tần số cao.

Làm thế nào có thể sản xuất điện trở có hiệu suất ổn định?

Cấu trúc của Điện trở tấm kim loại này nhấn mạnh cả hiệu suất điện và độ tin cậy cơ học. Phần tử điện trở bao gồm một tấm hợp kim kim loại được khắc hoặc dập chính xác, được chọn vì hệ số nhiệt độ thấp và đặc tính xử lý xung tuyệt vời. Phần tử này được bọc trong chất độn silica vô cơ và đặt trong vỏ gốm chống cháy, đảm bảo tính dẫn nhiệt, cách điện và bảo vệ chống lại áp lực môi trường. Dòng MPR cung cấp hai cấu hình cơ bản: các đơn vị một phần tử (2W, 3W, 5W, 10W) ​​cho các ứng dụng tiêu chuẩn và các đơn vị kết hợp nhiều phần tử (2+2, 3+3, 5+5, 7+7) tích hợp hai điện trở phù hợp trong một gói duy nhất, tiết kiệm không gian bo mạch và đảm bảo theo dõi nhiệt nhất quán cho các mạch cảm biến vi sai hoặc mạch kéo đẩy.

Làm thế nào có thể đảm bảo việc tuân thủ các tiêu chuẩn công nghiệp?

Hiệu suất điện được xác nhận thông qua thử nghiệm nghiêm ngặt. Thử nghiệm quá tải được tiến hành ở công suất định mức 2,5× trong 5 giây (thấp hơn so với dây quấn do cấu trúc phẳng, phản ánh mục đích sử dụng của nó trong cảm biến trạng thái ổn định thay vì phanh năng lượng cao). Hệ số nhiệt độ được duy trì ở mức ≤ ±250 ppm/°C, đảm bảo số đọc ổn định trong các điều kiện hoạt động. Thử nghiệm độ bền ở điện áp định mức trong 1000 giờ xác nhận độ tin cậy lâu dài. Là nhà sản xuất Điện trở tấm kim loại không cảm ứng đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về kỹ thuật điện trở nguồn với quy trình sản xuất chính xác để cung cấp các bộ phận mang lại hiệu suất chính xác, độ méo thấp trong các ứng dụng xung và tần số cao.

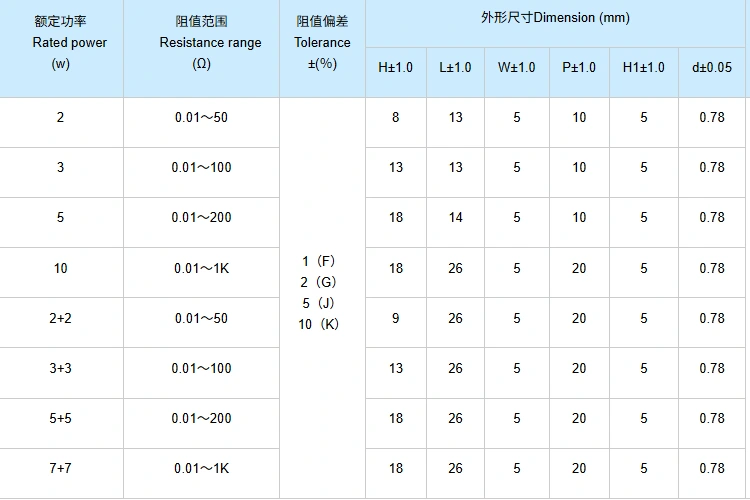

Thông số kỹ thuật

Dữ liệu kiểm tra hiệu suất

Ưu điểm sản phẩm

1. Cấu trúc không cảm ứng - Phần tử tấm kim loại phẳng giảm thiểu điện cảm ký sinh, cho phép sử dụng trong các mạch tần số cao (ví dụ: nguồn điện chuyển mạch, bộ khuếch đại RF) mà không gây ra sự dịch pha hoặc vượt quá điện áp.

2. Khả năng điện trở cực thấp - Có sẵn từ 0,01Ω, làm cho Điện trở tấm kim loại không cảm ứng trở nên lý tưởng cho các ứng dụng cảm biến dòng điện cao, ứng dụng shunt và phân phối điện trở thấp.

3. Hệ số nhiệt độ thấp – ≤ ±250 ppm/°C đảm bảo giá trị điện trở ổn định trong phạm vi nhiệt độ hoạt động để đo dòng điện chính xác.

4. Vỏ gốm chống cháy - Được bọc trong chất độn silica vô cơ trong vỏ gốm để tản nhiệt và cách điện tuyệt vời.

5.Gói kết hợp phần tử kép – Cấu hình 2+2, 3+3, 5+5 và 7+7 độc đáo cung cấp hai điện trở phù hợp trong một vỏ, tiết kiệm không gian PCB và đảm bảo theo dõi nhiệt cho các mạch cảm biến vi sai hoặc mạch kéo đẩy.

6. Khả năng xung cao - Được thiết kế để chịu được công suất định mức 2,5 × trong 5 giây, thích hợp cho các ứng dụng giới hạn dòng điện khởi động và giảm âm.

7. Dung sai chính xác - Có sẵn từ ± 1% đến ± 10% để đáp ứng các yêu cầu về mạch điện chặt chẽ.

8.Gói nhỏ gọn – Cấu hình thấp (chiều cao 5 mm) và diện tích nhỏ cho phép bố trí PCB mật độ cao.

9. Độ bền của chì - Thử nghiệm kéo 10N đảm bảo tính toàn vẹn của mối hàn và khả năng lắp xuyên lỗ đáng tin cậy.

10. Hình thành có thể tùy chỉnh - Hình thành chì và kích thước tùy chỉnh có sẵn để phù hợp với bố cục hoặc quy trình lắp ráp PCB cụ thể.

Ứng dụng sản phẩm

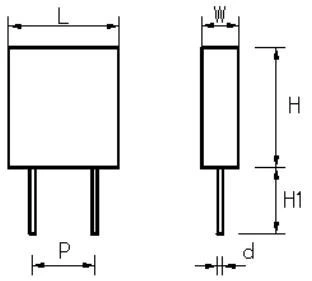

Bản vẽ và kích thước

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở tấm kim loại không cảm ứng:

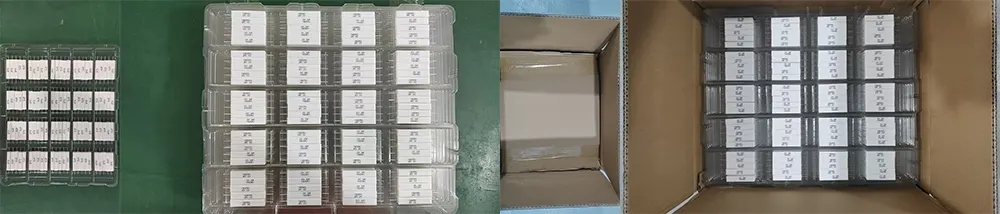

● Đóng gói số lượng lớn: Điện trở được đóng gói trong hộp vỉ, sau đó đặt trong thùng carton sóng để tránh bị uốn cong do chì và hư hỏng gốm.

● Bảo vệ chì: Dây dẫn được giữ thẳng bằng nắp xốp hoặc băng dính.

● Đóng gói theo cặp phù hợp: Các gói kết hợp được gói riêng lẻ để tránh trộn lẫn các cặp không khớp.

● Chứng từ: Danh sách đóng gói và giấy chứng nhận kiểm tra kèm theo mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Tất cả các thiết bị đều trải qua 100% kiểm tra điện và kiểm tra trực quan trước khi đóng gói để đảm bảo chúng đáp ứng các giá trị điện trở quy định và tiêu chuẩn mỹ phẩm.

Tại sao chọn RST Electric？

Khi độ tự cảm thấp và hiệu suất tần số cao đóng vai trò quan trọng, RST Electric sẽ đáp ứng.

Nhà máy trực tiếp, Chuyên gia tấm kim loại

● Chúng tôi là Nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chuyên sản xuất Điện trở tấm kim loại không cảm ứng trong hơn 10 năm.

● Hoàn thành việc kiểm soát nội bộ đối với việc dập/khắc, đóng gói và thử nghiệm phần tử – đảm bảo chất lượng nhất quán.

● Định giá trực tiếp tại nhà máy trên mỗi Điện trở MPR, với cơ cấu chi phí minh bạch và không qua trung gian.

Sản xuất chuyên nghiệp và đảm bảo chất lượng

● Cơ sở được chứng nhận ISO 9001 có dây chuyền sản xuất chuyên dụng cho điện trở nguồn có độ tự cảm thấp.

● Thực hiện kiểm tra điện 100% (điện trở, điện môi, cách điện) trên từng thiết bị.

● Thử nghiệm mẫu theo tiêu chuẩn IEC 60115 bao gồm chu kỳ nhiệt độ, độ bền và nhiệt ẩm.

● Đội ngũ kỹ thuật giàu kinh nghiệm chuyên về các ứng dụng cảm biến dòng điện và tần số cao.

Kinh nghiệm toàn cầu, Nhà cung cấp đáng tin cậy

● Nhà cung cấp đã được chứng minh cho các nhà sản xuất bộ nguồn, công ty truyền động động cơ và nhà sản xuất thiết bị điện tử ô tô trên toàn thế giới.

● Xuất khẩu sang hơn 40 quốc gia, bao gồm Đức, Mỹ, Nhật Bản, Hàn Quốc, Brazil và Ấn Độ.

● Kiến thức chuyên môn sâu về các ứng dụng yêu cầu độ tự cảm cực thấp và cảm biến dòng điện chính xác.

Tùy chỉnh vô tận

● Công suất định mức: 2W đến 10W đơn; cấu hình kết hợp lên tới 7W + 7W.

● Giá trị điện trở: 0,01Ω đến 1kΩ (có sẵn các giá trị đặc biệt).

● Dung sai: ±1%, ±2%, ±5%, ±10% (có sẵn dung sai tùy chỉnh xuống đến ±0,5%).

● TCR: ≤ ±250 ppm/°C (TCR thấp hơn có sẵn cho các yêu cầu về độ chính xác).

● Tạo hình chì: Thẳng / Cắt và tạo hình / Chờ / Tùy chỉnh.

● Các gói kết hợp: Các cặp phù hợp cho cảm biến vi sai.

● Kích thước tùy chỉnh: Có sẵn cho các bố cục PCB đặc biệt.

Giao hàng đáng tin cậy và hỗ trợ trọn đời

● Thời gian thực hiện tiêu chuẩn: 7-10 ngày đối với xếp hạng tiêu chuẩn; 10-15 ngày cho sản phẩm tùy biến.

● Tài liệu toàn diện: Báo cáo thử nghiệm, chứng nhận vật liệu, tuyên bố RoHS/CE.

● Bảo hành 12 tháng với tính năng khắc phục sự cố từ xa và gửi phụ tùng thay thế.

● Hỗ trợ kỹ thuật sẵn có để tích hợp vào nguồn điện, ổ đĩa và mạch tần số cao.
