Điện trở quấn dây xi măng hướng trục

Lợi thế về thiết kế và ứng dụng cốt lõi

Điện trở quấn dây xi măng hướng trục của RST Electric cung cấp giải pháp cổ điển, đã được thử nghiệm theo thời gian cho các ứng dụng yêu cầu xử lý nguồn điện mạnh mẽ trong cấu hình dây dẫn hướng trục tiêu chuẩn. Không giống như các điện trở gắn xuyên tâm hoặc gắn trên khung, Điện trở nguồn xuyên lỗ này có các dây dẫn kéo dài từ cả hai đầu của thân gốm hình chữ nhật, cho phép nó được gắn theo chiều ngang trên PCB hoặc sử dụng với các giá đỡ để làm mát nâng cao. Định hướng trục truyền thống này giúp đơn giản hóa cách bố trí PCB, tạo điều kiện cho việc chèn tự động và cho phép thay thế dễ dàng trong các tình huống dịch vụ tại hiện trường.

Xây dựng kết cấu & Dải điện đa năng

Cấu trúc của Điện trở bọc gốm này nhấn mạnh đến hiệu suất nhiệt và tính toàn vẹn cơ học. Phần tử điện trở—có sẵn trong cấu trúc quấn dây để có khả năng tạo xung cao và giá trị điện trở thấp (xuống tới 0,1Ω) hoặc màng kim loại để có độ ồn thấp và giá trị điện trở cao (lên đến 100kΩ)—được quấn chính xác hoặc lắng đọng trên nền gốm, sau đó được bọc trong chất độn silica vô cơ và đặt trong hộp gốm chống cháy. Cấu hình hình chữ nhật mang lại vị trí ổn định, trong khi các dây dẫn hướng trục mang lại khả năng giữ mối hàn chắc chắn. Dòng SQZ có phạm vi công suất rộng—từ 5W cho bộ nguồn nhỏ gọn đến 100W cho bộ truyền động công nghiệp—làm cho nó trở thành lựa chọn linh hoạt trong nhiều ứng dụng khác nhau.

Đảm bảo chất lượng toàn diện và chuyên môn sản xuất

Mỗi đơn vị trải qua xác nhận chất lượng toàn diện. Kiểm tra khả năng hàn đảm bảo độ bao phủ >90% ở nhiệt độ 260±5°C trong 2 giây. Khả năng chịu điện môi được xác minh ở 500VAC trong 5 giây mà không bị hỏng. Hệ số nhiệt độ được duy trì ở mức ≤ ±250 ppm/°C. Chu kỳ nhiệt độ từ -55°C đến +200°C khẳng định tính toàn vẹn của cấu trúc, trong khi thử nghiệm độ bền ở điện áp định mức trong 1000 giờ xác nhận độ tin cậy lâu dài. Kiểm tra quá tải ở công suất định mức 10× (dây quấn) hoặc công suất định mức 5× (màng kim loại) xác nhận khả năng phát xung. Là nhà sản xuất Điện trở quấn dây xi măng hướng trục đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật điện trở nguồn với khả năng sản xuất chính xác để cung cấp các bộ phận mang lại hiệu suất đáng tin cậy trong cả môi trường sản xuất số lượng lớn và môi trường bảo trì hiện trường.

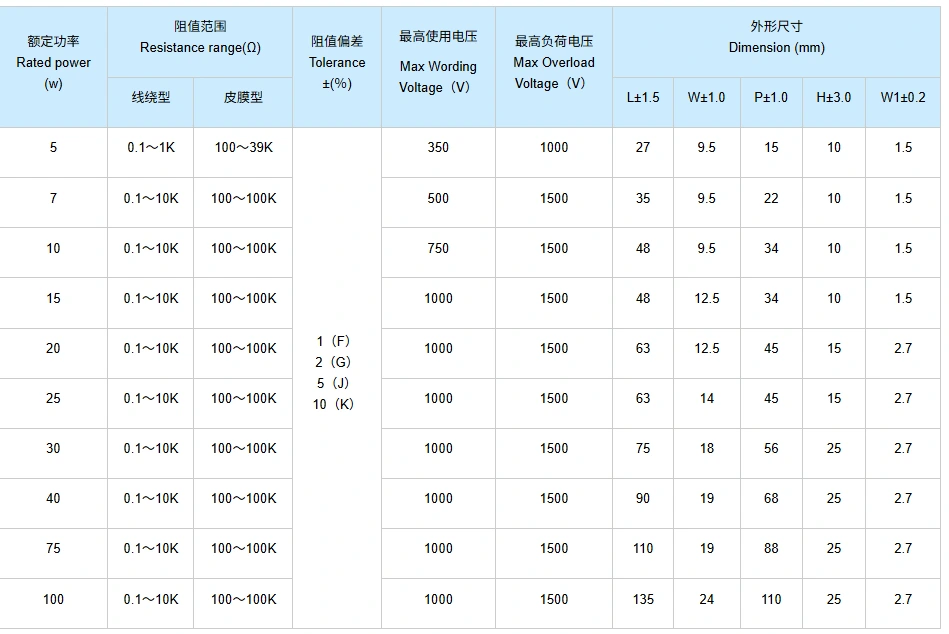

Thông số kỹ thuật

Ưu điểm sản phẩm

1. Cấu hình dây dẫn hướng trục tiêu chuẩn - Dây dẫn thoát ra từ cả hai đầu của thân hình chữ nhật, cho phép lắp PCB xuyên lỗ, lắp giá đỡ hoặc lắp đặt dựa trên ổ cắm.

2.Dải công suất rộng – Từ 5W đến 100W trong một dãy duy nhất, đáp ứng các ứng dụng đa dạng từ bộ nguồn nhỏ gọn đến ổ đĩa công nghiệp.

3. Công nghệ phần tử kép – Tùy chọn quấn dây cho khả năng xung cao (quá tải 10 ×) và điện trở thấp (0,1Ω); tùy chọn màng kim loại cho độ ồn thấp và điện trở cao (100kΩ).

4. Vỏ gốm chống cháy - Được bọc trong chất độn silica vô cơ trong vỏ gốm để tản nhiệt, cách điện và bảo vệ cơ học tuyệt vời.

5. Vận hành ở nhiệt độ cao – Vận hành liên tục ở nhiệt độ bề mặt lên tới +200°C với mức giảm tuyến tính để sử dụng an toàn.

6. Hệ số nhiệt độ thấp – ≤ ±250 ppm/°C đảm bảo giá trị điện trở ổn định trên toàn bộ phạm vi nhiệt độ hoạt động.

7.Dung sai chính xác – Có sẵn từ ±1% đến ±10% để đáp ứng các yêu cầu mạch chặt chẽ hoặc các thiết kế nhạy cảm với chi phí.

8. Độ bền của chì - Thử nghiệm kéo 10N đảm bảo tính toàn vẹn của mối hàn và khả năng lắp xuyên lỗ đáng tin cậy.

9. Xác nhận chất lượng toàn diện – Kiểm tra 100% khả năng hàn, độ bền điện môi và độ bền theo tiêu chuẩn IEC 60115.

10.Gói tiêu chuẩn hóa – Kích thước nhất quán trong các mức công suất giúp đơn giản hóa việc bố trí PCB và quản lý kho.

Ứng dụng sản phẩm

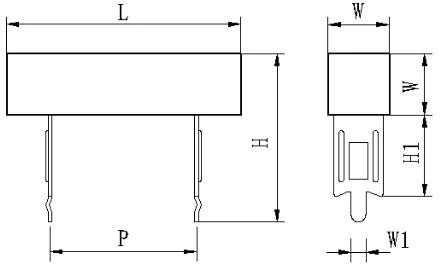

Bản vẽ và kích thước

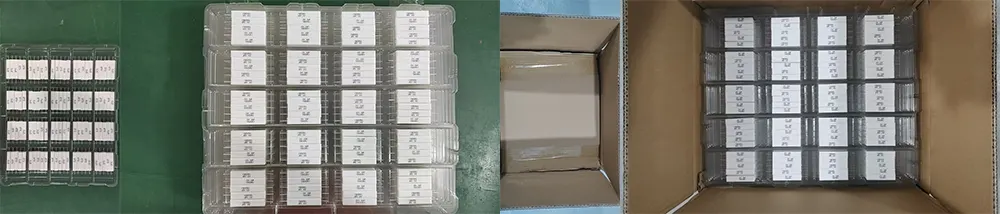

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở quấn dây xi măng hướng trục:

● Đóng gói số lượng lớn: Điện trở được đóng gói trong túi nhựa chống tĩnh điện có đệm xốp, sau đó đặt trong thùng carton sóng để tránh bị cong chì và hư hỏng gốm.

● Bảo vệ dây dẫn: Dây dẫn hướng trục được giữ thẳng bằng nắp cuối hoặc dải xốp.

● Chứng từ: Danh sách đóng gói và giấy chứng nhận kiểm tra kèm theo mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Tất cả các thiết bị đều trải qua 100% kiểm tra điện và kiểm tra trực quan trước khi đóng gói để đảm bảo chúng đáp ứng các giá trị điện trở quy định và tiêu chuẩn mỹ phẩm.

Về RST Electric

Là nhà sản xuất chuyên nghiệp với hơn mười năm kinh nghiệm trong lĩnh vực điện trở, RST Electric tập trung vào nghiên cứu và sản xuất Điện trở quấn dây xi măng hướng trục. Với sự tích lũy công nghệ trưởng thành, nó đã trở thành nhà cung cấp đáng tin cậy trong ngành. Chúng tôi có khả năng sản xuất độc lập hoàn chỉnh, hoàn thành toàn bộ quy trình từ cuộn dây, lắng đọng màng kim loại đến đóng gói và thử nghiệm một cách độc lập. Chúng tôi kiểm soát chặt chẽ từng bước để đảm bảo chất lượng sản phẩm ổn định và đồng đều.

Chúng tôi có cơ sở sản xuất được chứng nhận ISO 9001, được trang bị dây chuyền sản xuất điện trở gốm chì hướng trục chuyên dụng. Mỗi điện trở đều trải qua quá trình kiểm tra điện toàn diện, bao gồm các chỉ số cốt lõi như giá trị điện trở, tính chất điện môi và cách điện. Đồng thời, các thử nghiệm liên quan như chu kỳ nhiệt độ và độ bền được thực hiện theo tiêu chuẩn IEC 60115 nghiêm ngặt để đảm bảo độ tin cậy của sản phẩm.

Chúng tôi áp dụng mô hình cung cấp trực tiếp từ nhà máy, không có bất kỳ mức tăng giá cấp trung nào. Giá cả minh bạch và hợp lý, giúp khách hàng có được sản phẩm chất lượng cao với chi phí ưu đãi. Tận dụng kinh nghiệm sâu rộng trong ngành, chúng tôi có thể cung cấp các dịch vụ tùy chỉnh linh hoạt, bao gồm nhiều thông số khác nhau như công suất, giá trị điện trở, dung sai, TCR, v.v. Ngoài ra, chúng tôi có thể cung cấp các tùy chọn tùy chỉnh được cá nhân hóa như cuộn dây không có cuộn cảm và tạo hình dây dẫn, theo yêu cầu của khách hàng.

Sản phẩm của chúng tôi được bán trên toàn thế giới tại hơn 40 quốc gia, phục vụ nhiều lĩnh vực khác nhau như cung cấp điện, truyền động động cơ và điện tử tiêu dùng. Chúng tôi cũng cung cấp bảo hành 12 tháng, chẩn đoán lỗi từ xa, cung cấp phụ tùng thay thế và hỗ trợ kỹ thuật chuyên nghiệp. Đội ngũ chuyên gia của chúng tôi có thể cung cấp hướng dẫn tích hợp sản phẩm để đáp ứng đầy đủ nhu cầu đa dạng của các khách hàng khác nhau. Với tính chuyên nghiệp và độ tin cậy, chúng tôi đã nhận được sự công nhận từ khách hàng trên toàn thế giới.
