Điện trở xi măng xuyên tâm

Điều gì làm cho điện trở xi măng xuyên tâm nổi bật trong các ứng dụng công suất cao nhỏ gọn?

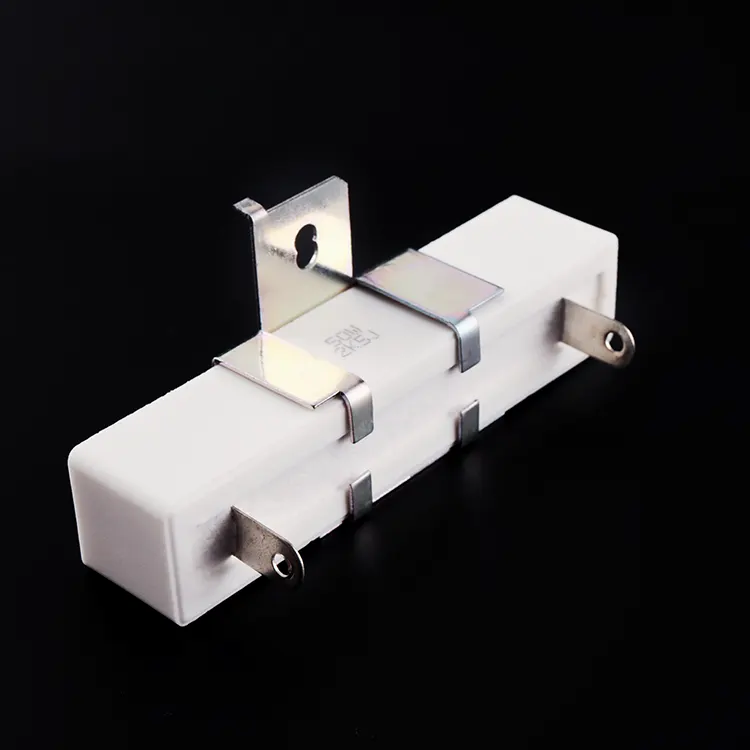

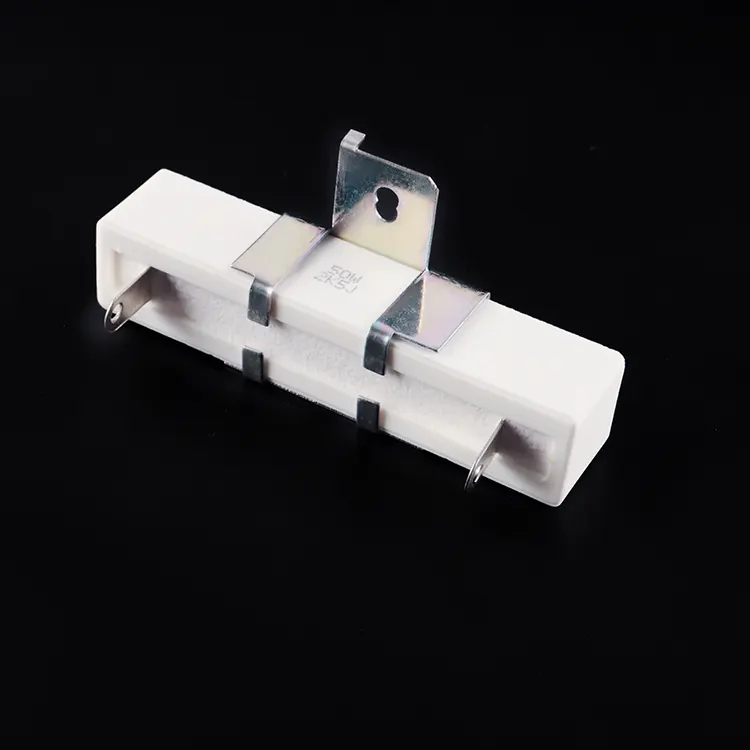

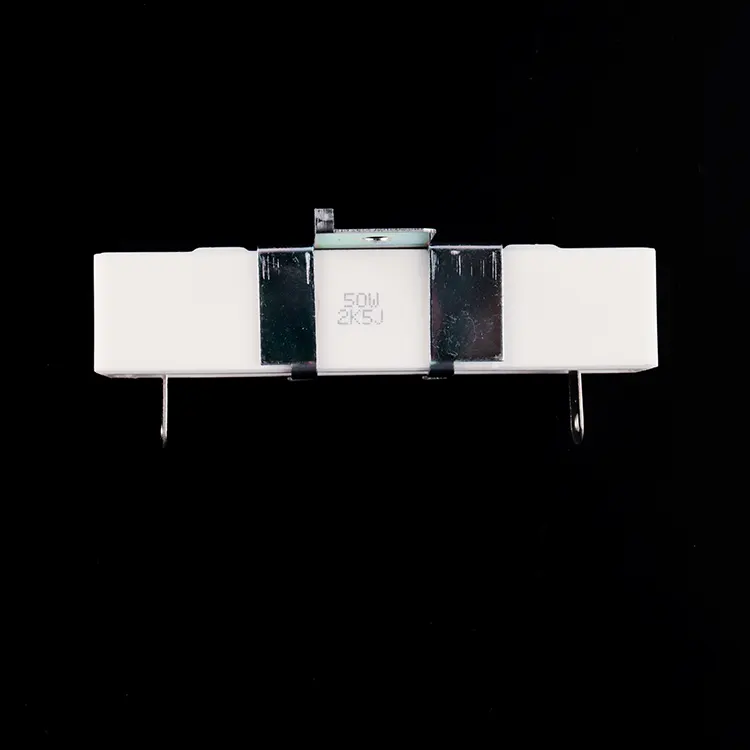

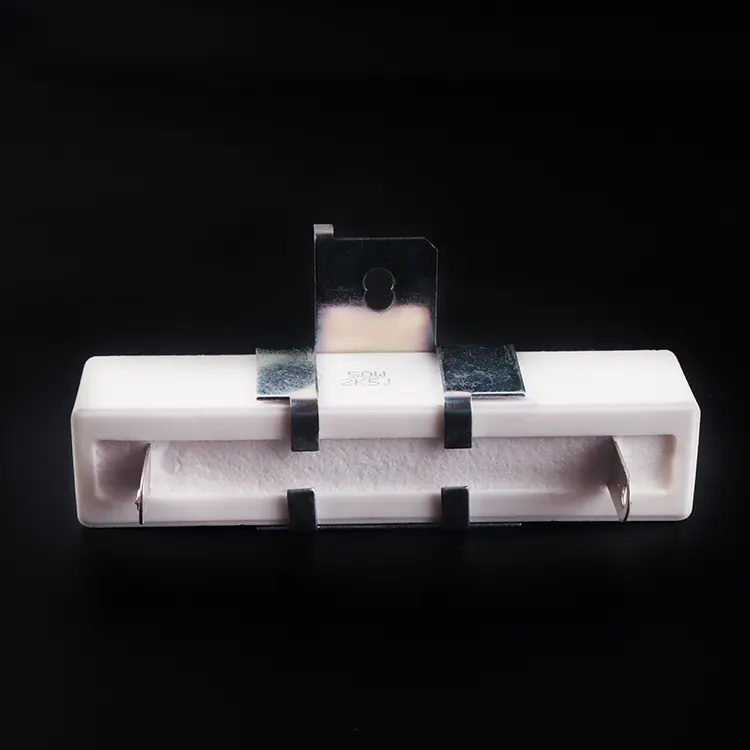

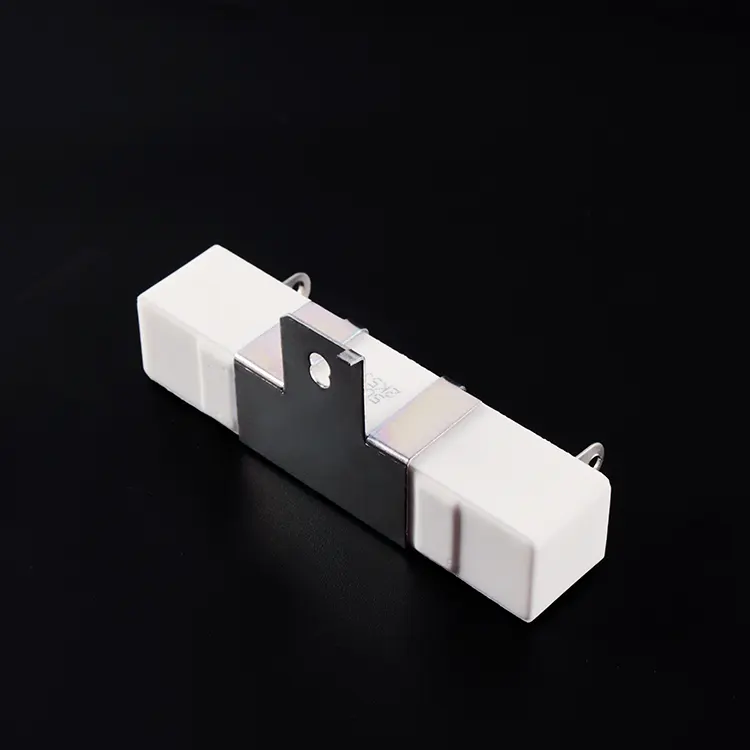

Điện trở xi măng xuyên tâm của RST Electric thu hẹp khoảng cách giữa điện trở nguồn gắn trên PCB và các bộ phận gắn trên khung lớn hơn, mang đến giải pháp nhỏ gọn nhưng hiệu quả về nhiệt cho các ứng dụng yêu cầu tiêu tán công suất cao trong không gian hạn chế. Không giống như các điện trở hướng trục hoặc hướng tâm tiêu chuẩn chỉ dựa vào dấu vết PCB và không khí xung quanh để làm mát, Điện trở gắn khung này kết hợp các giá đỡ kim loại chắc chắn cho phép gắn trực tiếp vào tản nhiệt hoặc khung thiết bị kim loại, cải thiện đáng kể khả năng truyền nhiệt và cho phép hoạt động ở công suất cao bền vững.

Điện trở xi măng công suất cao được chế tạo như thế nào để có độ tin cậy về nhiệt và cơ?

Cấu trúc của Điện trở xi măng công suất cao này ưu tiên tính dẫn nhiệt và độ ổn định cơ học. Phần tử điện trở—có sẵn ở dạng cuộn dây cho các ứng dụng có điện trở thấp, xung cao (xuống tới 0,1Ω) hoặc màng kim loại cho các yêu cầu có độ ồn thấp, điện trở cao (lên đến 100kΩ)—được bọc trong chất độn silic vô cơ và đặt trong hộp gốm chống cháy. Thiết kế SQHG độc đáo có cả dây dẫn xuyên tâm để kết nối điện và giá đỡ tích hợp có lỗ khoan trước (đường kính thường là 4,0mm) để cố định vít hoặc bu lông. Phương pháp kết nối kép này đảm bảo cả tính toàn vẹn về điện và an ninh cơ học, ngay cả trong môi trường có độ rung cao. Hướng gói nằm ngang, với trục dài của điện trở song song với bề mặt lắp đặt, giảm thiểu chiều cao đồng thời tối đa hóa diện tích tiếp xúc để truyền nhiệt.

Những thử nghiệm nghiêm ngặt nào xác nhận độ bền của điện trở trong môi trường công nghiệp?

Mỗi đơn vị đều trải qua quá trình xác nhận chất lượng nghiêm ngặt. Kiểm tra khả năng hàn đảm bảo độ bao phủ >90% ở nhiệt độ 260±5°C trong 2 giây. Khả năng chịu điện môi được xác minh ở 500VAC trong 5 giây mà không bị hỏng. Hệ số nhiệt độ được duy trì ở mức ≤ ±250 ppm/°C. Chu kỳ nhiệt độ từ -55°C đến +200°C khẳng định tính toàn vẹn của cấu trúc, trong khi thử nghiệm độ bền ở điện áp định mức trong 1000 giờ xác nhận độ tin cậy lâu dài. Kiểm tra quá tải ở công suất định mức 10× (dây quấn) hoặc công suất định mức 5× (màng kim loại) xác nhận khả năng phát xung. Là nhà sản xuất Điện trở xi măng xuyên tâm đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về điện trở nguồn với khả năng sản xuất chính xác để cung cấp các bộ phận giúp quản lý nhiệt mạnh mẽ trong thiết bị công nghiệp và thương mại.

Thông số kỹ thuật

Ưu điểm của sản phẩm này là gì?

1. Giá đỡ gắn tích hợp – Giá đỡ kim loại tích hợp có lỗ khoan trước (4,0–4,2mm) cho phép gắn chắc chắn vào khung máy hoặc tản nhiệt, tối đa hóa khả năng truyền nhiệt.

2.Mật độ công suất cao – Lên đến 50W trong một gói hình chữ nhật nhỏ gọn, lý tưởng cho các ứng dụng có không gian bo mạch hạn chế nhưng yêu cầu tiêu tán điện năng cao.

3. Đầu cuối điện và cơ khí kép - Dây dẫn xuyên tâm cung cấp các kết nối hàn trong khi giá đỡ cung cấp hỗ trợ cơ học, giảm căng thẳng cho các mối hàn PCB.

4. Hệ số nhiệt độ được cải thiện – ≤ ±250 ppm/°C đảm bảo giá trị điện trở ổn định trên toàn bộ phạm vi nhiệt độ hoạt động.

5. Vỏ gốm chống cháy - Được bọc trong chất độn silica vô cơ trong vỏ gốm để tản nhiệt, cách điện và bảo vệ cơ học tuyệt vời.

6. Phạm vi điện trở rộng - Phiên bản quấn dây giảm xuống 0,1Ω cho cảm biến dòng điện cao; phiên bản màng kim loại lên tới 100kΩ để phân chia điện áp.

7. Vận hành ở nhiệt độ cao - Hoạt động liên tục ở nhiệt độ trường hợp lên tới + 200°C với mức giảm tuyến tính.

8.Dung sai chính xác – Có sẵn từ ±1% đến ±10% để đáp ứng các yêu cầu mạch chặt chẽ hoặc các thiết kế nhạy cảm với chi phí.

9.Kết cấu chắc chắn – Chịu được độ rung (50m/s²) và chu kỳ nhiệt độ (-55°C đến +200°C) mà không làm giảm hiệu suất.

10. Xác nhận chất lượng toàn diện - Kiểm tra 100% khả năng hàn, độ bền điện môi và độ bền theo tiêu chuẩn IEC 60115.

Ứng dụng sản phẩm

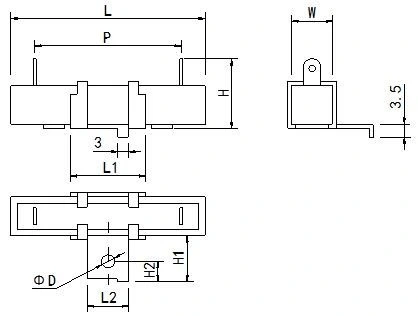

Bản vẽ và kích thước

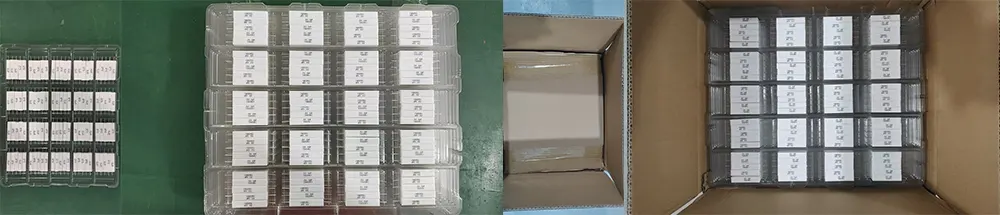

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở xi măng xuyên tâm:

Chúng tôi rất coi trọng sự an toàn khi vận chuyển của từng Điện trở gốm. Trước khi giao hàng, chúng tôi sẽ cung cấp các giải pháp đóng gói tùy chỉnh dựa trên quy mô đặt hàng để đảm bảo tính toàn vẹn của sản phẩm trong suốt quá trình.

Đối với các đơn đặt hàng thông thường, quy trình đóng gói độc lập được áp dụng: mỗi điện trở trước tiên được phủ hoàn toàn bằng màng cách điện tĩnh, sau đó được đặt trong hộp độc lập để bảo vệ đầy đủ cho thân gốm và cấu trúc đỡ. Đối với việc mua hàng với quy mô lớn, bìa các tông sóng được sử dụng để đóng gói nguyên hộp, có vách ngăn xốp bên trong giúp ngăn chặn hiệu quả sự uốn cong của chốt và hỗ trợ biến dạng, đảm bảo độ chính xác khi lắp đặt.

Đối với các bộ phận quan trọng như chốt và giá đỡ, chúng tôi sẽ bổ sung thêm các miếng xốp để gia cố nhằm đảm bảo chúng luôn thẳng trong quá trình vận chuyển và không ảnh hưởng đến việc lắp đặt sau này. Mỗi lô hàng đều có kèm theo phiếu đóng gói và giấy chứng nhận kiểm định, tạo điều kiện cho khách hàng tiếp nhận và lưu trữ nhanh chóng.

Phương thức giao hàng linh hoạt và có thể điều chỉnh phù hợp với quy mô mua hàng: lô hàng nhỏ có thể lựa chọn các dịch vụ chuyển phát nhanh quốc tế như DHL/FedEx/UPS; lô cỡ trung bình phù hợp cho vận chuyển hàng không; Các đơn hàng có quy mô lớn được vận chuyển bằng đường biển, cân đối chi phí và kịp thời.

Trước khi đóng gói tất cả các Điện trở gốm, chúng tôi tiến hành kiểm tra bề ngoài và kiểm tra điện 100% để đảm bảo rằng các chỉ số cốt lõi như giá trị điện trở được đáp ứng chính xác và bề ngoài của sản phẩm được kiểm soát chặt chẽ để tuân thủ các tiêu chuẩn tùy chỉnh, đảm bảo rằng các sản phẩm được giao đáp ứng đầy đủ các yêu cầu về sử dụng và tuân thủ.
