Tóm tắt· Bài viết này cung cấp một sự kiểm tra kỹ thuật chi tiết củaĐiện trở vỏ nhôm, khám phá cấu trúc, nguyên tắc quản lý nhiệt và vai trò quan trọng trong kiểm soát năng lượng công nghiệp. Cuộc thảo luận đề cập đến công nghệ quấn dây và màng dày, xếp hạng công suất, cơ chế tản nhiệt và cân nhắc ứng dụng cho các môi trường đòi hỏi điện trở công suất cao đáng tin cậy.
01. Xây dựng và công nghệ cốt lõi

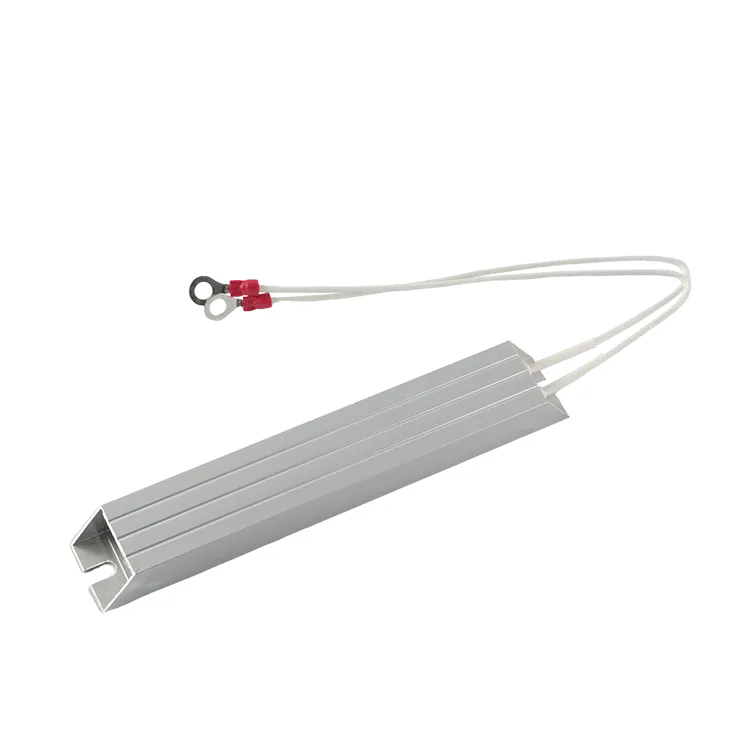

cácĐiện trở vỏ nhômlà điện trở nguồn được thiết kế cho các ứng dụng yêu cầu kết cấu chắc chắn và tản nhiệt hiệu quả. Thiết bị này bao gồm một phần tử điện trở—thường là cuộn dây quấn dây hoặc rãnh điện trở màng dày—được bọc trong lõi gốm và được đặt trong một cấu hình nhôm ép đùn.
Vỏ nhôm phục vụ nhiều chức năng quan trọng. Nó cung cấp khả năng bảo vệ cơ học cho phần tử điện trở bên trong, hoạt động như một bộ tản nhiệt để tiêu tán năng lượng nhiệt và cung cấp bề mặt lắp đặt để gắn vào khung máy hoặc bộ tản nhiệt. Cấu trúc bên trong thay đổi tùy theo loại: phiên bản quấn dây sử dụng dây điện trở (chẳng hạn như Nichrome) quấn trên khuôn gốm, trong khi phiên bản màng dày sử dụng lớp dán điện trở được in trên nền gốm. Sau đó, cả hai thiết kế đều được đặt trong chậu hoặc bịt kín bên trong vỏ nhôm bằng cách sử dụng hợp chất nhiệt độ cao để đảm bảo tính cách điện và dẫn nhiệt.
Nhôm ép đùn
Dây quấn hoặc màng dày
Hợp chất lõi gốm và ruột bầu
02. Quản lý nhiệt và tản nhiệt
Vỏ nhôm hoạt động như một bộ tản nhiệt tích hợp, truyền nhiệt ra không khí xung quanh hoặc bề mặt lắp đặt
Độ dẫn nhiệt cao của nhôm (205 W/m·K) đảm bảo truyền nhiệt hiệu quả từ phần tử đến vỏ
Cấu hình có gân hoặc vây làm tăng diện tích bề mặt để cải thiện khả năng làm mát đối lưu
Bề mặt lắp phẳng cho phép gắn trực tiếp vào khung máy để tản nhiệt bổ sung
Quản lý nhiệt hiệu quả là đặc tính xác định của điện trở vỏ nhôm. Công suất tiêu tán trong phần tử điện trở tạo ra nhiệt phải được loại bỏ để tránh quá nhiệt và đảm bảo độ tin cậy lâu dài. Vỏ nhôm cung cấp đường dẫn nhiệt có điện trở suất thấp từ bộ phận ra bên ngoài, nơi nhiệt được truyền vào không khí bằng đối lưu và bức xạ. Khi được gắn vào khung kim loại hoặc tản nhiệt, vỏ có thể dẫn nhiệt hiệu quả hơn nữa, cho phép điện trở hoạt động ở mức công suất cao hơn định mức không khí tự do của nó.
Lưu ý về nhiệt:Định mức công suất của điện trở vỏ bằng nhôm thường được chỉ định cho điều kiện lắp đặt xác định (ví dụ: gắn trên tản nhiệt tiêu chuẩn). Vận hành mà không có đủ tản nhiệt sẽ làm giảm mức tiêu tán điện năng cho phép và có thể gây ra hỏng hóc sớm.
03. Xếp hạng sức mạnh và đặc tính hiệu suất
cácĐiện trở vỏ nhômcó nhiều mức công suất khác nhau, từ khoảng 5 W đến hơn 500 W. Mức công suất được xác định bởi khả năng tản nhiệt của điện trở mà không vượt quá nhiệt độ hoạt động tối đa, thường là 200°C đến 275°C đối với phần tử.
| tham số | Phạm vi điển hình |
|---|---|
| Đánh giá sức mạnh | 5 W đến 500 W |
| Phạm vi kháng cự | 0,1 Ω đến 100 kΩ |
| Dung sai kháng chiến | ±1% đến ±10% |
| Hệ số nhiệt độ | ±50 đến ±300 trang/phút/°C |
| Nhiệt độ phần tử tối đa | 200°C đến 275°C |
| Điện áp chịu được điện môi | 1000 V đến 2500 V AC |
| Điện trở cách điện | >100 MΩ ở 500 V DC |
Dựa trên các thông số kỹ thuật điển hình cho điện trở nguồn bằng nhôm.
Hệ số điện trở nhiệt độ (TCR) cho biết điện trở thay đổi bao nhiêu theo nhiệt độ. Giá trị TCR thấp hơn được ưu tiên cho các ứng dụng chính xác. Thông số kỹ thuật về điện áp chịu đựng điện môi và điện trở cách điện xác nhận rằng bộ phận bên trong được cách ly hoàn toàn với vỏ nhôm, điều này rất quan trọng đối với sự an toàn và tính toàn vẹn của mạch điện.
04. Cách điện và độ bền điện môi
Mặc dù vỏ nhôm là kim loại nhưng phần tử điện trở bên trong được cách ly về điện với nó. Sự cách ly này đạt được thông qua lõi gốm (thường là alumina) và hợp chất bầu lấp đầy khoảng trống giữa phần tử và vỏ.
- Lõi gốm:Cung cấp cách điện chính và hỗ trợ cơ học cho phần tử điện trở.
- Hợp chất bầu:Vật liệu dẫn nhiệt, cách điện (chẳng hạn như silicone hoặc epoxy) sẽ lấp đầy các khoảng trống và đảm bảo truyền nhiệt hiệu quả từ bộ phận này đến vỏ.
- Điện áp chịu được điện môi:Hệ thống cách điện được thử nghiệm để chịu được điện áp cao (thường là 1000 V đến 2500 V AC) mà không bị đánh thủng.
- Đường rò và khe hở:Khoảng cách vật lý giữa phần tử và vỏ được thiết kế để ngăn chặn sự cố về điện trong điều kiện định mức.
Sự cách ly giữa phần tử và vỏ cho phép điện trở được gắn trực tiếp vào khung kim loại nối đất mà không có nguy cơ bị đoản mạch. Điều này rất cần thiết để vận hành an toàn trong các thiết bị công nghiệp nơi khung gầm đóng vai trò là điểm tham chiếu chung.
05. Miền ứng dụng và trường hợp sử dụng trong ngành
cácĐiện trở vỏ nhômđược sử dụng trong nhiều ứng dụng công nghiệp đòi hỏi phải có khả năng tiêu tán công suất cao đáng tin cậy. Cấu trúc chắc chắn và hiệu suất tản nhiệt giúp nó phù hợp với các môi trường đòi hỏi khắt khe.
- Điều khiển động cơ và phanh:Được sử dụng làm điện trở hãm trong các bộ truyền động tần số thay đổi (VFD) và hệ thống servo để tiêu tán năng lượng tái tạo trong quá trình giảm tốc.
- Nguồn điện:Được sử dụng làm điện trở tải, điện trở xả và bộ hạn chế dòng khởi động trong các bộ cấp nguồn công nghiệp.
- Năng lượng tái tạo:Được sử dụng trong bộ biến tần năng lượng mặt trời và hệ thống tua-bin gió để thử nghiệm tải và phanh động.
- Kiểm tra và đo lường:Bộ tải và thiết bị kiểm tra sử dụng các điện trở này để mô phỏng tải điện để kiểm tra máy phát điện và UPS.
- Ứng dụng sưởi ấm:Được sử dụng trong các hệ thống sưởi ấm công nghiệp, máy đóng gói và thiết bị xử lý yêu cầu sinh nhiệt được kiểm soát.
- Ô tô và xe điện:Được sử dụng trong mạch sạc trước của xe điện, hệ thống quản lý pin và hệ thống phanh tái tạo.
06. Những cân nhắc về lắp đặt và môi trường
Việc lắp đặt đúng cách là điều cần thiết để đạt được hiệu suất định mức và tuổi thọ của điện trở vỏ nhôm. Một số yếu tố phải được xem xét trong quá trình thiết kế và lắp ráp hệ thống.
- Gắn kết:Điện trở phải được gắn chắc chắn trên bề mặt phẳng, sạch sẽ. Vật liệu giao diện nhiệt (TIM) có thể được sử dụng để cải thiện khả năng truyền nhiệt giữa điện trở và bề mặt lắp đặt.
- Thông gió:Đảm bảo đủ luồng không khí xung quanh điện trở để cho phép làm mát đối lưu. Tránh đặt điện trở trong không gian chật hẹp không có thông gió.
- Đấu dây:Sử dụng dây có kích thước phù hợp và kết nối chắc chắn để tránh hiện tượng quá nhiệt ở các đầu nối. Tuân thủ các thông số kỹ thuật mô-men xoắn cuối.
- Bảo vệ môi trường:Vỏ nhôm cung cấp một số khả năng bảo vệ chống bụi và hơi ẩm, nhưng có thể cần có vỏ bọc bổ sung trong môi trường khắc nghiệt.
- Giảm nhiệt độ:Nếu nhiệt độ môi trường vượt quá nhiệt độ môi trường định mức thì công suất tiêu tán phải được giảm theo đường cong của nhà sản xuất.
Lưu ý cài đặt:Định mức công suất của điện trở vỏ nhôm thường được chỉ định để gắn trên tản nhiệt tiêu chuẩn. Nếu điện trở hoạt động mà không có tản nhiệt, công suất tiêu tán cho phép có thể giảm đáng kể. Luôn tham khảo đường cong giảm tải của nhà sản xuất.
Câu hỏi thường gặp
Thông số kỹ thuật và tiêu chuẩn có thể khác nhau. Luôn tham khảo tài liệu của nhà sản xuất để biết các yêu cầu ứng dụng cụ thể của bạn.
