Điện trở vỏ nhôm

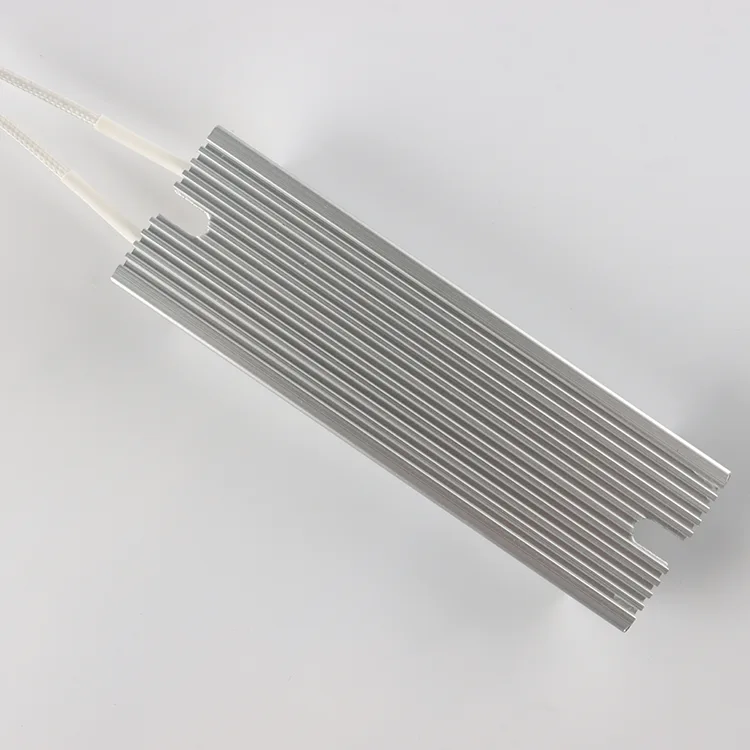

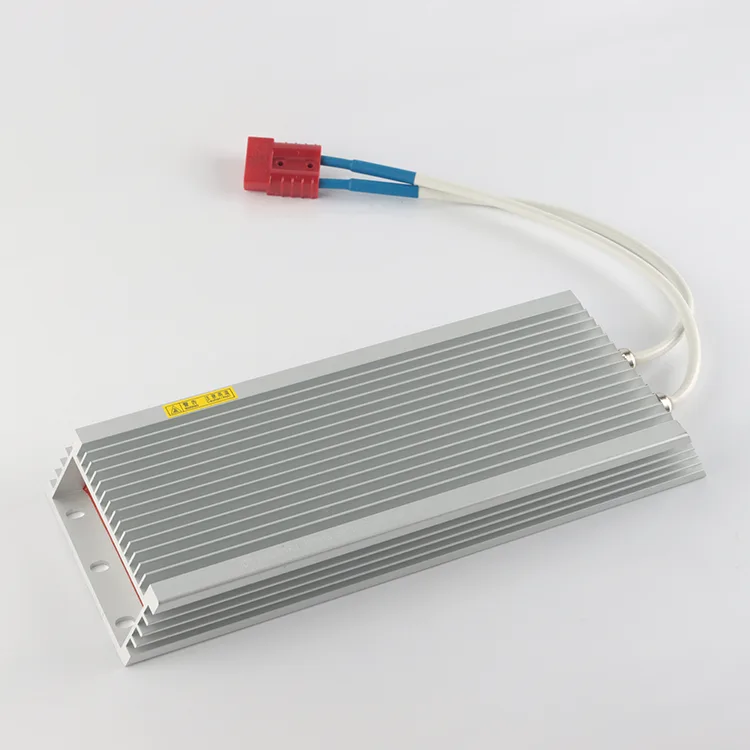

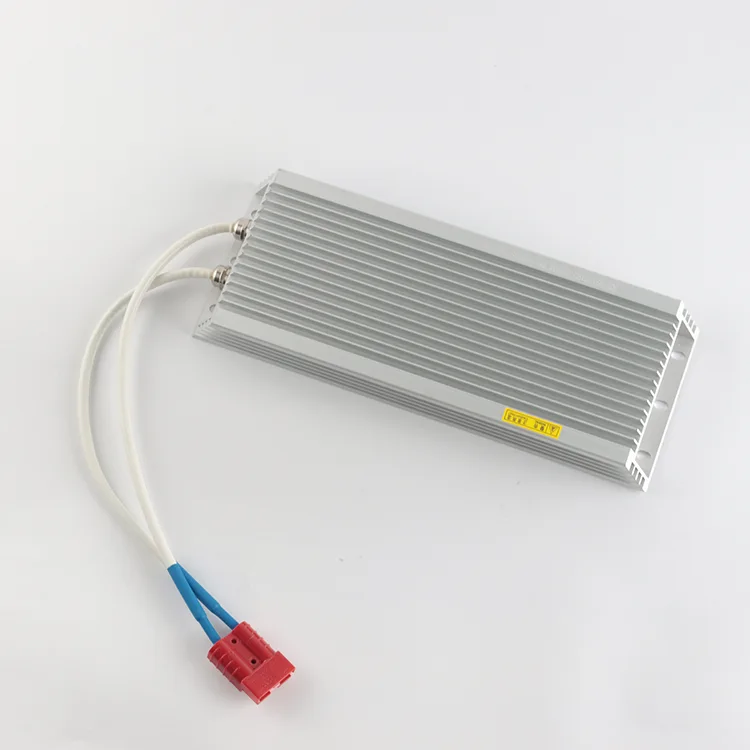

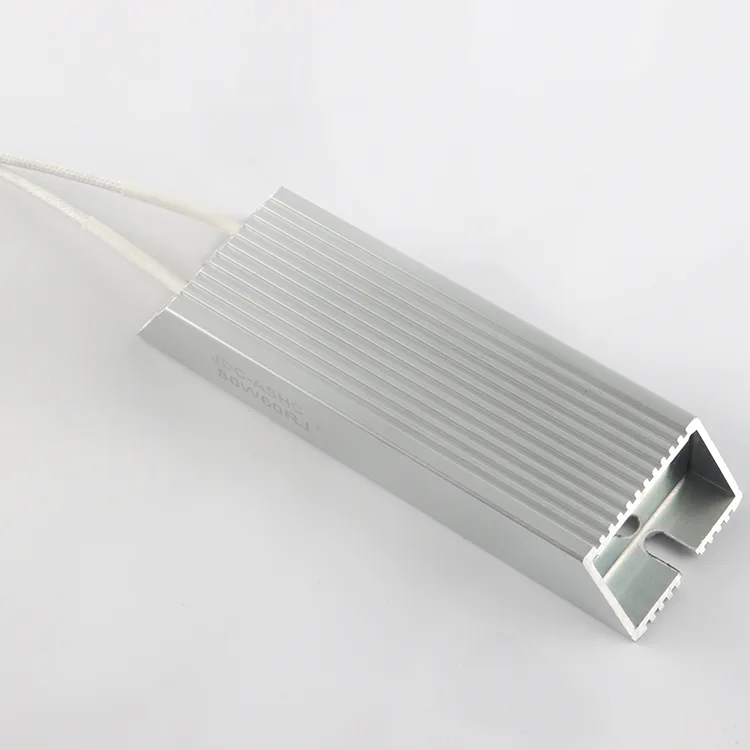

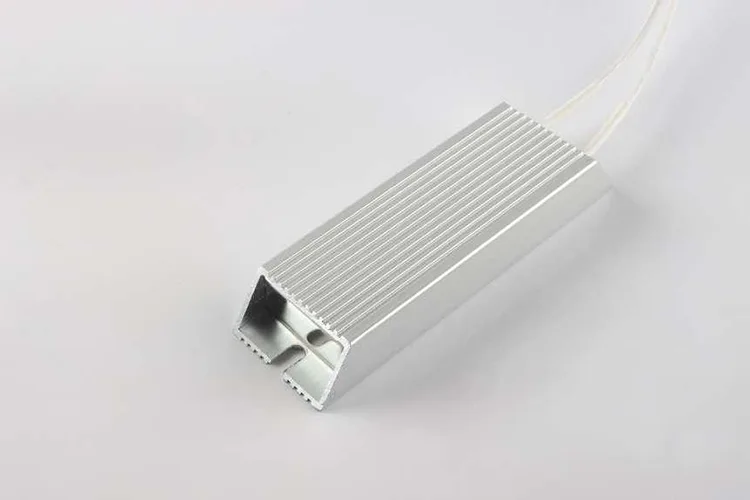

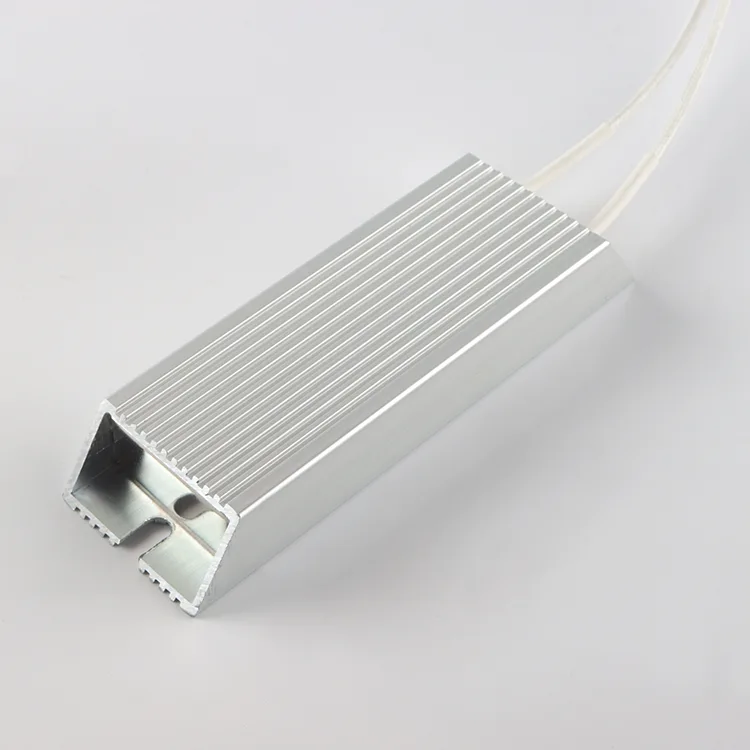

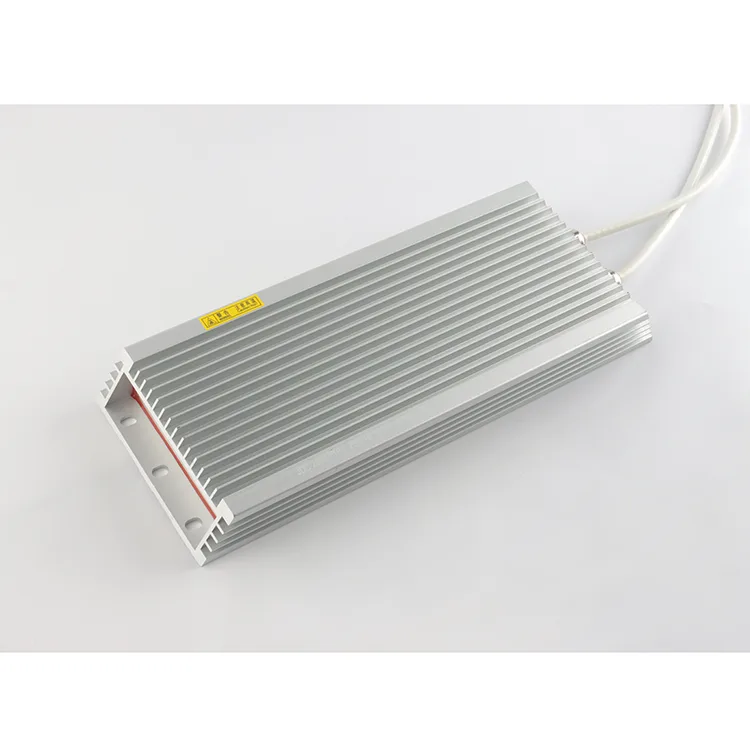

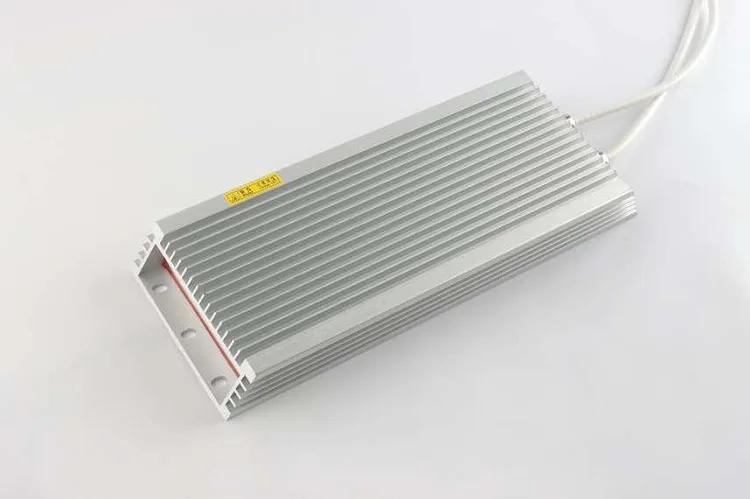

Điện trở hãm dây quấn bằng nhôm dòng RXLG là điện trở hãm động lực công nghiệp hiệu suất cao được thiết kế và sản xuất bởi RST Electric, một nhà cung cấp điện trở chuyên nghiệp với hơn 10 năm kinh nghiệm sản xuất và R&D chuyên dụng. Điện trở vỏ nhôm được phát triển đặc biệt để giải quyết các khuyết điểm chung của điện trở dây hở truyền thống và điện trở hình ống bằng gốm, chẳng hạn như quá nhiệt thường xuyên, khả năng chống rung yếu và tuổi thọ ngắn trong điều kiện phanh động liên tục.

Sử dụng lớp vỏ hợp kim nhôm ép đùn tích hợp làm bộ tản nhiệt tất cả trong một và lõi gốm nhiệt độ cao được bọc bằng dây điện trở hợp kim có độ ổn định cao, điện trở hãm RXLG có cấu trúc nhỏ gọn, hiệu suất tản nhiệt tuyệt vời và khả năng chống sốc mạnh mẽ.

Dải công suất của nó bao gồm 60W đến 2000W, với các giá trị điện trở từ 0,1Ω đến 10KΩ. Nó hỗ trợ hai dung sai điện trở (±1% / ±5%) và nhiều tùy chọn hệ số nhiệt độ. Có sẵn ba cấp độ bảo vệ chống xâm nhập (IP20 tiêu chuẩn, IP54 & IP65 tùy chọn) để thích ứng với các môi trường làm việc đa dạng.

Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn chứng nhận quốc tế CE và RoHS. Được kết hợp rộng rãi với các bộ truyền động tần số thay đổi (VFD), động cơ servo, thang máy, cần cẩu, bộ nguồn UPS, thiết bị hàn và hệ thống phát điện năng lượng tái tạo, điện trở dòng RXLG lý tưởng cho phanh động, tiêu tán năng lượng tái tạo và kiểm tra tải. Chúng tôi hỗ trợ tùy chỉnh OEM & ODM đầy đủ về nguồn điện, điện trở, loại thiết bị đầu cuối và kích thước lắp đặt, phục vụ các nhà cung cấp thiết bị tự động hóa toàn cầu và các nhà tích hợp hệ thống.

Thông số kỹ thuật

Kích thước và trọng lượng tiêu chuẩn

Thiết kế kết cấu độc đáo & lợi thế cạnh tranh cốt lõi

Điểm nổi bật về thiết kế kết cấu

Nhà nhôm ép đùn có rãnh, So với vỏ nhôm phẳng, thiết kế có rãnh giúp mở rộng diện tích trao đổi nhiệt lên 42%. Nó thực hiện tản nhiệt tự nhiên thụ động mà không cần quạt làm mát phụ trợ, giảm các điểm nóng bên trong một cách hiệu quả và tránh quá nhiệt cục bộ trong quá trình hoạt động liên tục trong thời gian dài.

1. Cấu trúc cuộn dây lõi gốm. Lõi gốm vô cơ nhiệt độ cao cố định chắc chắn dây điện trở hợp kim. Ngay cả khi thiết bị rung trong thời gian dài, dây điện trở sẽ không dịch chuyển hoặc lỏng lẻo, giữ độ lệch điện trở trong phạm vi dung sai tiêu chuẩn và đảm bảo hiệu suất điện ổn định.

2. Đế gắn được đục lỗ sẵn. Các lỗ gắn tiêu chuẩn được đặt trước ở vỏ dưới cho phép lắp đặt nhanh chóng trên tủ thiết bị. Việc lắp đặt tiếp xúc gần giúp cải thiện hơn 30% hiệu suất dẫn nhiệt, tối đa hóa lợi thế tản nhiệt của vỏ nhôm.

3. Nhiều thiết bị đầu cuối tùy chọn. Ba loại thiết bị đầu cuối (thiết bị đầu cuối vít, dây dẫn bay, đầu nối tùy chỉnh) được cung cấp để phù hợp với thói quen đi dây của các nhà tích hợp tự động hóa và nhà sản xuất thiết bị khác nhau, cải thiện hiệu quả đi dây tại chỗ.

Ưu điểm sản phẩm chính

1. Tản nhiệt tuyệt vời và mật độ năng lượng cao

2. Khả năng chống chịu cơ học và môi trường mạnh mẽ

3. Cài đặt dễ dàng và linh hoạt

4. An toàn điện đáng tin cậy.

5. Giới thiệu thông số kỹ thuật đầy đủ

6. Tuổi thọ lâu dài

7. Tùy chỉnh linh hoạt

Kịch bản ứng dụng đa dạng và nguyên tắc làm việc

Điện trở vỏ nhôm được sử dụng rộng rãi trong tự động hóa công nghiệp, điện tử công suất, máy nâng, năng lượng mới và các lĩnh vực khác. Chức năng cốt lõi là phanh động và tiêu tán năng lượng tái tạo.

1. Bộ truyền động tần số thay đổi (VFD)

2. Bộ nguồn & UPS

3. Điều khiển động cơ & tự động hóa

4. Thiết bị hàn

5. Cần cẩu & Thang máy

Thông số kỹ thuật cài đặt & Hướng dẫn bảo trì hàng ngày theo từng cấp độ

Tiêu chuẩn bảo trì định kỳ theo cấp bậc

1. Kiểm tra hàng ngày, Kiểm tra xem vỏ có bị đổi màu không và các thiết bị đầu cuối có mùi bất thường khi thiết bị khởi động hay không. Ngừng sử dụng ngay nếu điện trở quá nóng bất thường.

2. Bảo dưỡng định kỳ hàng tháng, Làm sạch bụi và vết dầu trong các rãnh tản nhiệt bằng nhôm. Bụi tích tụ là nguyên nhân chính gây ra lỗi quá nhiệt của điện trở.

3. Bảo trì sâu hàng quý, Cắt nguồn điện, siết chặt các vít đầu cực và sử dụng đồng hồ vạn năng để kiểm tra giá trị điện trở thực tế. Thay thế điện trở kịp thời nếu điện trở vượt quá phạm vi dung sai.

4. Bảo trì lưu trữ không hoạt động dài hạn, Bảo quản sản phẩm trong kho khô ráo và thông thoáng. Bật nguồn và chạy trong 30 phút cứ sau 3 tháng để loại bỏ độ ẩm bên trong và ngăn chặn sự suy giảm hiệu suất cách nhiệt.

Các trường hợp dự án thực tế với dữ liệu được định lượng

Chúng tôi chọn 4 trường hợp khách hàng toàn cầu điển hình với những điểm khó khăn thực sự, giải pháp và dữ liệu cải tiến có thể đo lường được để thể hiện hiệu suất của sản phẩm trong điều kiện làm việc thực tế.

Trường hợp 1: Nhà máy OEM thang máy Châu Âu (Tây Ban Nha)

● Điểm khó chịu của khách hàng: Điện trở hãm dạng ống ban đầu thường xuyên quá nóng, cần bảo trì 3 ~ 5 lần mỗi tháng, dẫn đến chi phí dịch vụ hậu mãi cao.

● Giải pháp được áp dụng: Thay thế bằng điện trở hãm vỏ nhôm RXLG 1000W IP20.

● Dữ liệu vận hành: Các điện trở đã chạy liên tục trong 27 tháng mà không xảy ra lỗi quá nhiệt. Chi phí bảo trì hàng tháng giảm 83% và tiết kiệm không gian tủ gần 35%.

Trường hợp 2: Nhà sản xuất cần cẩu Đông Nam Á (Việt Nam)

● Điểm khó chịu của khách hàng: Xưởng nằm ở khu vực ven biển, có độ ẩm cao và độ rung mạnh. Các điện trở thông thường thường bị chập mạch vào mùa mưa hàng năm.

● Giải pháp được áp dụng: Điện trở hãm kín RXLG 1500W IP54 tùy chỉnh.

● Dữ liệu vận hành: Sau 22 tháng hoạt động liên tục trong xưởng ẩm ướt, không xảy ra hiện tượng nước tràn vào hoặc hư hỏng do đoản mạch. Thời gian ngừng hoạt động của thiết bị do lỗi điện trở giảm từ 12 ngày/năm xuống còn dưới 2 ngày/năm.

Trường hợp 3: Nhà tích hợp hệ thống năng lượng mặt trời không nối lưới (Australia)

● Điểm khó chịu của khách hàng: Điện trở tải truyền thống không thể thích ứng với sự chênh lệch nhiệt độ lớn ngoài trời, lão hóa nhanh chóng và mất chức năng tải đổ, dẫn đến sạc pin quá mức.

● Giải pháp được áp dụng: Điện trở chống nước hoàn toàn RXLG 500W IP65 được tùy chỉnh làm tải dự phòng năng lượng mặt trời.

● Dữ liệu vận hành: Hoạt động ngoài trời ổn định trong 19 tháng. Số lỗi sạc quá mức pin giảm 90%.

Trường hợp 4: Nhà máy tự động hóa CNC trong nước

● Điểm khó chịu của khách hàng: Việc dừng khẩn cấp thường xuyên của động cơ servo dẫn đến các điện trở thông thường bị lão hóa nhanh chóng, cần được thay thế sau mỗi 3 ~ 6 tháng.

● Giải pháp được áp dụng: Sử dụng điện trở hãm vỏ nhôm RXLG 200W.

● Dữ liệu vận hành: Các điện trở chịu hàng nghìn lần hãm mỗi ngày và tuổi thọ của một bộ điện trở được kéo dài đến hơn 2 năm.

Đóng gói & Vận chuyển Toàn cầu

Bảo vệ bao bì chuyên nghiệp

1. Mỗi Điện trở vỏ nhôm đơn được bọc bằng màng PE chống trầy xước và được đóng gói trong một thùng carton nhỏ độc lập để tránh trầy xước trên lớp vỏ nhôm.

2. Tất cả các chân cắm và dây dẫn đều được bọc bằng nắp cao su cách điện để tránh biến dạng dây dẫn và đoản mạch trong quá trình vận chuyển đường dài.

3. Đối với các đơn đặt hàng số lượng lớn, các vách ngăn xốp được thêm vào bên trong thùng carton bên ngoài để giảm va chạm và rung động.

4. Các tài liệu đầy đủ bao gồm báo cáo kiểm tra nhà máy, chứng chỉ CE & RoHS và danh sách đóng gói được đính kèm theo từng lô hàng.

Giải pháp vận chuyển toàn cầu

1. Đơn đặt hàng mẫu nhỏ và dùng thử: DHL, FedEx, UPS chuyển phát nhanh quốc tế, giao hàng trong vòng 3~7 ngày làm việc.

2. Đơn đặt hàng lô trung bình: Vận chuyển hàng không, cân bằng thời gian và chi phí.

3. Đơn đặt hàng số lượng lớn: Vận tải đường biển, giải pháp tiết kiệm chi phí nhất cho hoạt động mua sắm số lượng lớn.

Kiểm tra trước khi giao hàng

Tất cả các điện trở dòng RXLG đều vượt qua quá trình kiểm tra toàn bộ 100% tại nhà máy trước khi giao hàng, bao gồm kiểm tra điện trở, kiểm tra khả năng chịu điện áp cao và phát hiện hình ảnh nhiệt, để đảm bảo sản phẩm đạt tiêu chuẩn.

Câu hỏi thường gặp

Câu hỏi 1: Điện trở IP20 tiêu chuẩn có thể được sử dụng trong môi trường mở ngoài trời không?

Trả lời: Không. Cấp IP20 chỉ ngăn chặn các mảnh vụn rắn lớn và không có khả năng chống thấm nước và chống ẩm. Đối với môi trường ngoài trời, ẩm ướt hoặc dễ bị bắn nước, vui lòng chọn điện trở kín IP54 hoặc IP65 tùy chỉnh để tránh đoản mạch bên trong do hơi nước gây ra.

Câu 2: Nguyên nhân khiến điện trở nhanh chóng bị nóng lên sau khi hoạt động trong thời gian ngắn?

Đáp: Có bốn lý do chính:

① Không gian xung quanh bị chặn dẫn đến khả năng tản nhiệt kém;

② Bụi tích tụ và làm tắc các rãnh tản nhiệt bằng nhôm;

③ Công suất hãm tức thời thực tế vượt quá công suất định mức của điện trở;

④  Các cực lỏng gây ra điện trở tiếp xúc quá mức.

Câu 3: Các điện trở có thể mắc nối tiếp hay song song để kết hợp công suất và điện trở không?

Đ: Vâng. Kết nối nối tiếp và song song được hỗ trợ. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi có thể cung cấp các giải pháp nối dây song song nối tiếp có mục tiêu theo các thông số công suất và điện trở cần thiết của bạn để nhận ra tải công suất cao kết hợp.

Q4: Chính sách bảo hành của bạn là gì?

Đáp: Chúng tôi cung cấp bảo hành toàn cầu 12 tháng với điều kiện lắp đặt chính xác và hoạt động bình thường. Đồng thời, chúng tôi cung cấp hướng dẫn kỹ thuật miễn phí trọn đời để lựa chọn tham số, cài đặt và loại bỏ lỗi.

Câu 5: Bạn có hỗ trợ các thông số và giao diện tùy chỉnh không?

Đ: Chắc chắn rồi. Chúng tôi có thể tùy chỉnh công suất định mức, giá trị điện trở, dung sai, cấp IP, loại thiết bị đầu cuối, kích thước lắp đặt và màu vỏ theo bản vẽ hoặc yêu cầu. Dịch vụ OEM và ODM có sẵn đầy đủ.

Câu 6: Phạm vi nhiệt độ hoạt động của điện trở này là bao nhiêu?

Đáp: Nhiệt độ môi trường hoạt động bình thường nằm trong khoảng từ -55oC đến +200oC, thích ứng với các xưởng có nhiệt độ cao và môi trường ngoài trời có nhiệt độ thấp ở các khu vực khác nhau.
