Điện trở màng dày là một loại điện trở cố định được sản xuất bằng cách in màn hình một miếng dán điện trở (thường là hỗn hợp gốm kim loại-gốm kim loại) lên nền gốm và sau đó nung ở nhiệt độ cao. Quá trình này tạo ra một phần tử điện trở bền, ổn định, có thể được cắt tỉa chính xác để đạt được dung sai chặt chẽ. Không giống như điện trở quấn dây, công nghệ màng dày có độ tự cảm thấp, mật độ công suất cao và hiệu suất tần số cao tuyệt vời, khiến nó trở thành lựa chọn ưu tiên để chuyển đổi nguồn điện, mạch giảm âm, bộ khuếch đại công suất và ứng dụng điều chỉnh điện áp.
TạiRST điện, chúng tôi chuyên sản xuất các điện trở công suất màng dày có độ tin cậy cao trong các gói TO220 và TO247 tiêu chuẩn công nghiệp. Dòng PRT35, PRT50 và PRT100 của chúng tôi cung cấp mức công suất từ 35W đến 100W (gắn tản nhiệt) với các giá trị điện trở từ 0,1Ω đến 1MΩ. Với hơn 10 năm chuyên môn về kỹ thuật màng dày và cơ sở vật chất được chứng nhận ISO 9001, chúng tôi cung cấp các bộ phận kết hợp độ chính xác, hiệu suất nhiệt và độ ổn định lâu dài cho các ứng dụng công nghiệp, ô tô và tiêu dùng đòi hỏi khắt khe nhất.
Việc chọn điện trở màng dày tối ưu đòi hỏi phải xem xét cẩn thận một số thông số chính:
·Định mức công suất & quản lý nhiệt: Xác định công suất liên tục hoặc gián đoạn mà điện trở phải tiêu tán. Dòng PRT35 (35W), PRT50 (50W) và PRT100 (100W) của chúng tôi được đánh giá có tản nhiệt; không có tản nhiệt, chúng xử lý 2,5W–3,5W. Vật liệu giao diện nhiệt thích hợp (mỡ hoặc miếng đệm) và kích thước tản nhiệt là rất quan trọng để đạt được toàn bộ công suất.
·Giá trị điện trở & dung sai: Chọn từ 0,1Ω đến 1MΩ với dung sai ±1%, ±5% hoặc ±10%. Dung sai chặt chẽ đảm bảo độ chính xác trong mạng phản hồi, bộ chia điện áp và mạch cảm biến dòng điện.
·Hệ số nhiệt độ (TCR): Để có hiệu suất ổn định trong mọi nhiệt độ, hãy chọn TCR thấp từ ±50 ppm/°C (đối với các giá trị >10Ω) đến ±300 ppm/°C (đối với các phạm vi có điện trở thấp hoặc điện trở cao). Các tùy chọn TCR của chúng tôi được tối ưu hóa cho từng dải kháng cự.
·Phong cách đóng gói:
TO220 (PRT35/PRT50) – Giá đỡ nhỏ gọn, bằng vít đơn, lý tưởng cho các bộ tản nhiệt và PCB có không gian hạn chế.
TO247 (PRT100) – Kích thước lớn hơn với khả năng xử lý công suất cao hơn, phù hợp với các bộ truyền động công nghiệp và nguồn điện cao.
·Xếp hạng điện áp: Xác minh rằng điện áp làm việc tối đa (lên đến 700V) và khả năng chịu điện môi (1800VAC) đáp ứng yêu cầu mạch của bạn.
·Môi trường hoạt động: Xem xét phạm vi nhiệt độ (-65°C đến +175°C), khả năng chống ẩm và yêu cầu cách nhiệt (>10GΩ). Điện trở của chúng tôi được thiết kế cho môi trường công nghiệp và ô tô khắc nghiệt.
Bằng cách đánh giá các thông số này, bạn có thể đảm bảo rằng điện trở màng dày mang lại hiệu suất ổn định, đáng tin cậy trong ứng dụng dự kiến.

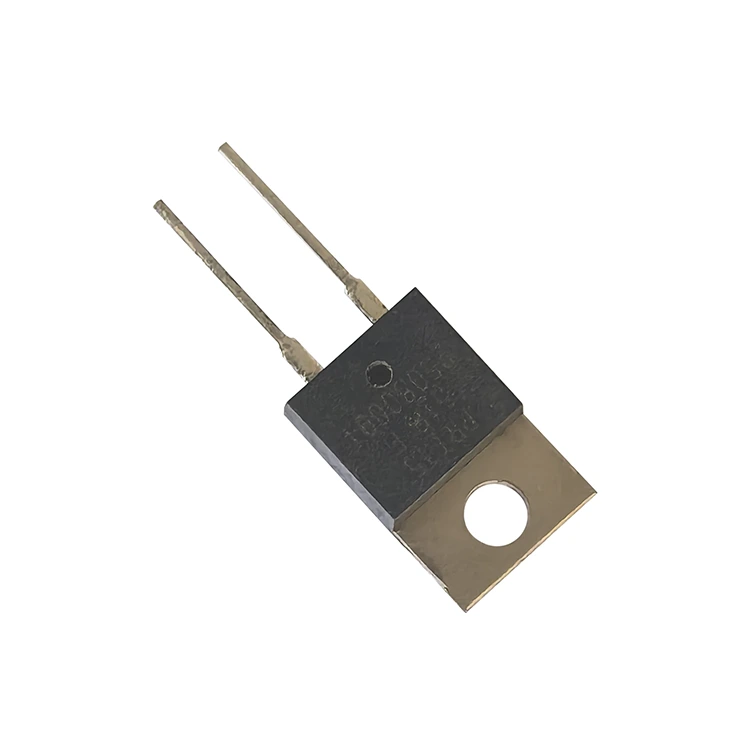

Dòng PRT35 cung cấp giải pháp nhỏ gọn, linh hoạt cho các ứng dụng yêu cầu công suất tiêu tán lên tới 35W với cách lắp tản nhiệt thích hợp. Được đặt trong gói TO220 tiêu chuẩn, nó có vỏ nhựa đúc có điện trở cách điện cao (>10GΩ) và độ bền điện môi 1800VAC. Giá trị điện trở trải dài từ 0,1Ω đến 1MΩ, với TCR thấp tới ±50 ppm/°C cho phạm vi chính xác. Lý tưởng để chuyển đổi nguồn điện, mạch giảm âm và điều chỉnh điện áp.
Dựa trên cùng kích thước TO220, dòng PRT50 tăng khả năng xử lý công suất lên 50W khi lắp tản nhiệt (3W không có tản nhiệt). Nó có cùng dải điện trở rộng, dung sai chặt chẽ và kết cấu chắc chắn như PRT35, khiến nó phù hợp với các ứng dụng công suất cao hơn như truyền động động cơ, bộ khuếch đại công suất và điều khiển công nghiệp.

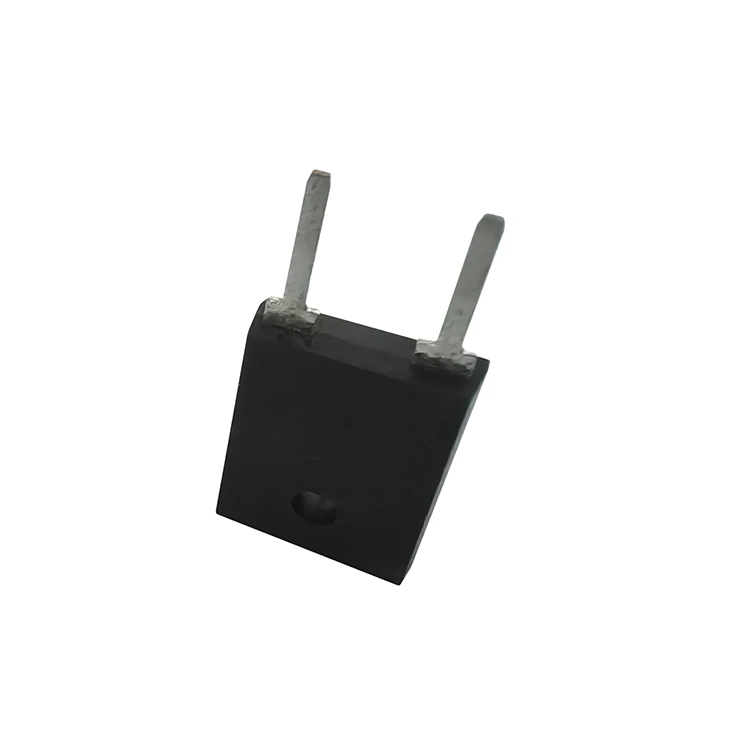

Đối với các ứng dụng yêu cầu mật độ công suất tối đa, dòng PRT100 sử dụng gói TO247 lớn hơn để cung cấp 100W khi gắn tản nhiệt (3,5W không có tản nhiệt). Với điện áp làm việc tối đa 700V và phạm vi nhiệt độ hoạt động mở rộng từ -65°C đến +175°C, nó được thiết kế cho các nguồn cung cấp chuyển mạch công suất cao, mạch tải xung và bộ biến tần năng lượng tái tạo. Giá trị điện trở nằm trong khoảng từ 0,2Ω đến 1MΩ với các tùy chọn TCR từ ±50 đến ±300 ppm/°C.
·Cấu trúc không cảm ứng: Công nghệ màng dày vốn mang lại độ tự cảm cực thấp, lý tưởng cho các ứng dụng chuyển mạch tần số cao.
·Gắn bằng vít đơn: Dễ dàng gắn vào tản nhiệt hoặc khung máy bằng vít M3 (mô-men xoắn tối đa 0,9 Nm).
·Dung sai độ chính xác: Có sẵn ở mức ±1%, ±5% và ±10% để đáp ứng cả yêu cầu về độ chính xác cao và mục đích chung.
·An toàn toàn diện: Chịu được cường độ điện môi 1800VAC với điện trở cách điện >10GΩ, đảm bảo vận hành an toàn trong các mạch điện áp cao.
| Ngành công nghiệp | Ứng dụng cụ thể | Loạt đề xuất |
| Chuyển đổi nguồn điện | Điện trở tải đầu ra, mạch snubber, mạng sạc trước | PRT35, PRT50 |
| Bộ truyền động động cơ & VFD | Phanh động, mạch snubber | PRT100, PRT50 |
| Bộ khuếch đại công suất | Thoái hóa bộ phát, mạng Zobel | PRT35, PRT50 |
| Điều chỉnh điện áp | Mạng phản hồi, điện trở xả | PRT35, PRT100 |
| Mạch xung | Tải xung, giới hạn dòng khởi động | PRT100 |
| Điều khiển công nghiệp | Bộ hãm dẫn động động cơ, mạch phanh | PRT50, PRT100 |
| Điện tử ô tô | Bộ chuyển đổi DC-DC, trình điều khiển đèn LED | PRT35, PRT50 |
| Năng lượng tái tạo | Bộ điều khiển biến tần năng lượng mặt trời, điều khiển tuabin gió | PRT100 |
| Kiểm tra & Đo lường | Tải điện tử, tiêu chuẩn hiệu chuẩn | PRT35, PRT50, PRT100 |
Là nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chúng tôi duy trì toàn quyền kiểm soát việc lắng đọng màng dày, cắt laser, lắp ráp và thử nghiệm. Giá trực tiếp tại nhà máy của chúng tôi đảm bảo chi phí cạnh tranh mà không ảnh hưởng đến chất lượng.
Cơ sở rộng hơn 7.000 mét vuông của chúng tôi được trang bị dây chuyền in lụa tự động, lò nung nhiệt độ cao và hệ thống cắt tỉa bằng laser. Mỗi điện trở màng dày đều trải qua:
·Xác minh sức đề kháng và dung sai 100%
·Thử nghiệm điện trở cách điện và điện trở cách điện
·Lấy mẫu TCR theo tiêu chuẩn IEC 60115
·Thử nghiệm mẫu về chu kỳ nhiệt độ, tuổi thọ tải và độ ẩm
Chúng tôi chuyên về cấu hình tùy chỉnh để phù hợp với thông số kỹ thuật chính xác của bạn:
·Công suất định mức: 35W, 50W, 100W (có sẵn tùy chỉnh)
·Giá trị điện trở: 0,1Ω đến 1MΩ (có sẵn các giá trị đặc biệt)
·Dung sai: ±1%, ±5%, ±10% (tùy chỉnh xuống ±0.5%)
·TCR: ±50 đến ±300 ppm/°C (có sẵn tùy chỉnh)
·Đóng gói: Ống số lượng lớn, băng & cuộn, tùy chỉnh
·Tạo hình chì: Thẳng, cắt và tạo hình, tùy chỉnh
·Sàng lọc đặc biệt: Lão hóa ở nhiệt độ cao, chu kỳ nhiệt, đốt cháy
Với việc xuất khẩu sang hơn 40 quốc gia, bao gồm Hoa Kỳ, Đức, Nhật Bản và Hàn Quốc, chúng tôi đã tạo được danh tiếng về độ tin cậy. Nhóm hỗ trợ kỹ thuật đa ngôn ngữ của chúng tôi cung cấp tư vấn trước khi bán hàng, kỹ thuật ứng dụng và dịch vụ hậu mãi.
Hỏi: Sự khác biệt giữa điện trở màng dày và điện trở màng mỏng là gì?
Trả lời: Điện trở màng dày sử dụng miếng dán gốm kim loại in lụa, mang lại chi phí thấp hơn và phạm vi điện trở rộng hơn (0,1Ω–1MΩ) với độ chính xác vừa phải. Điện trở màng mỏng sử dụng các lớp kim loại phún xạ, mang lại dung sai chặt chẽ hơn (±0,1%) và TCR thấp hơn (±25 ppm/°C) với chi phí cao hơn. Màng dày được ưu tiên cho các ứng dụng năng lượng; màng mỏng cho thiết bị đo chính xác.
Câu hỏi: Làm cách nào để gắn điện trở TO220/TO247 để tiêu tán công suất tối đa?
Trả lời: Sử dụng tản nhiệt phù hợp có mỡ tản nhiệt (hoặc miếng tản nhiệt) giữa tab điện trở và tản nhiệt. Siết chặt vít lắp ở mức tối đa 0,9 Nm. Đảm bảo bề mặt tản nhiệt bằng phẳng và sạch sẽ. Nếu không có tản nhiệt, công suất phải giảm xuống 2,5W–3,5W.
Hỏi: Tôi có thể sử dụng điện trở màng dày cho các mạch chuyển mạch tần số cao không?
Đ: Vâng. Điện trở màng dày vốn có độ tự cảm thấp nên phù hợp với các mạch giảm âm, điện trở dẫn động cổng và bộ biến đổi nguồn tần số cao. Đối với các ứng dụng cực kỳ quan trọng, dòng PRT của chúng tôi cung cấp hiệu suất không cảm ứng.
Hỏi: Tuổi thọ điển hình của điện trở màng dày là bao nhiêu?
Trả lời: Với mức giảm tải thích hợp và làm mát đầy đủ, điện trở màng dày có thể hoạt động trong nhiều thập kỷ. Thử nghiệm độ bền của chúng tôi mô phỏng 1000 giờ ở công suất định mức với độ lệch điện trở tối thiểu.
Câu hỏi: Làm cách nào để chọn TCR chính xác cho đơn đăng ký của tôi?
Đáp: Đối với các mạch chính xác (ví dụ: tham chiếu điện áp, mạng phản hồi), hãy chọn TCR thấp (≤±50 ppm/°C). Đối với các ứng dụng có mục đích chung, TCR lên tới ±300 ppm/°C là có thể chấp nhận được. Bảng dữ liệu của chúng tôi cung cấp phạm vi TCR theo giá trị điện trở.
Để tìm hiểu thêm về các sản phẩm điện trở màng dày cụ thể của chúng tôi, vui lòng khám phá các danh mục sản phẩm sau:
·Dòng PRT35 (TO220, 35W) – Điện trở màng dày nhỏ gọn, linh hoạt dành cho bộ nguồn và bộ khuếch đại.
·Dòng PRT50 (TO220, 50W) – Công suất cao hơn trong cùng kích thước TO220 dành cho các ứng dụng công nghiệp.
·PRT100 Series (TO247, 100W) – Điện trở màng dày công suất cao dành cho bộ biến tần, bộ truyền động động cơ và hệ thống năng lượng tái tạo.
Cho dù bạn cần điện trở màng dày tiêu chuẩn cho thiết kế nguồn điện mới hay giải pháp được thiết kế tùy chỉnh cho ứng dụng công nghiệp chuyên biệt, nhóm của chúng tôi luôn sẵn sàng hỗ trợ. Hãy liên hệ với chúng tôi ngay hôm nay để nhận đề xuất chi tiết, tư vấn kỹ thuật hoặc tham quan nhà máy.
