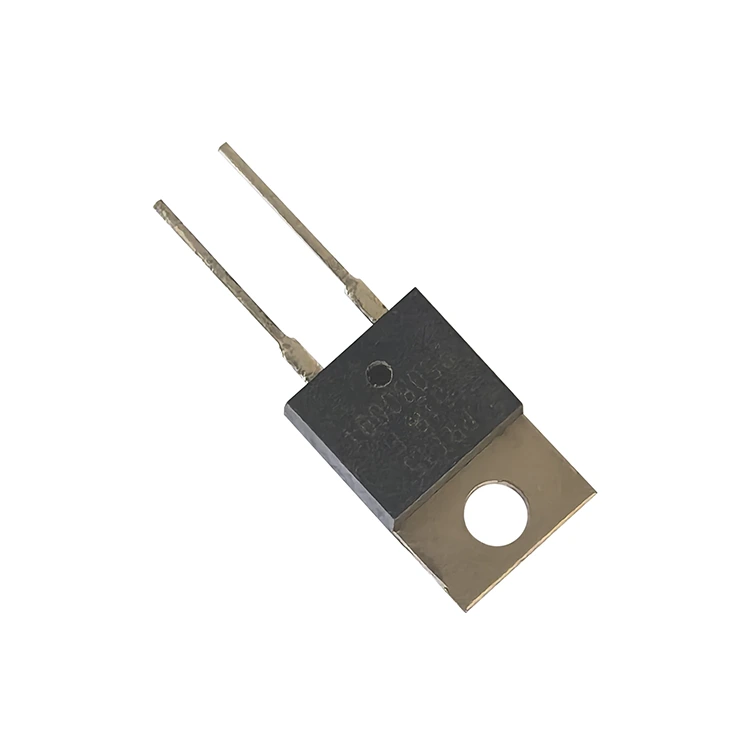

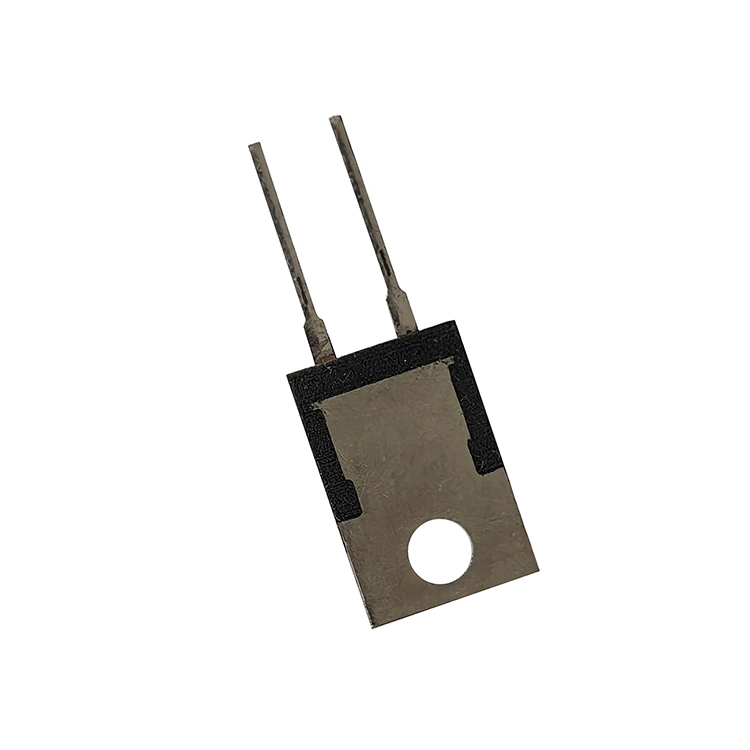

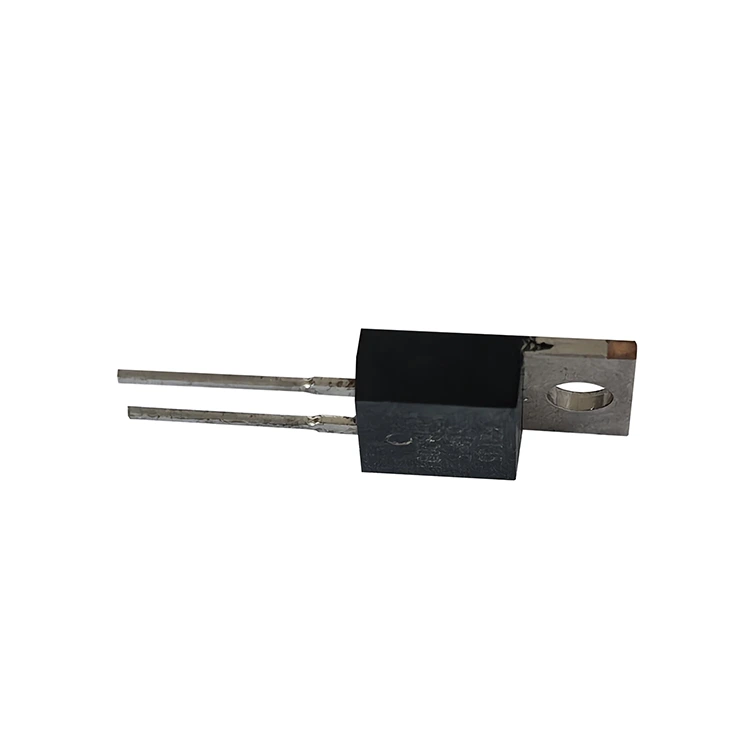

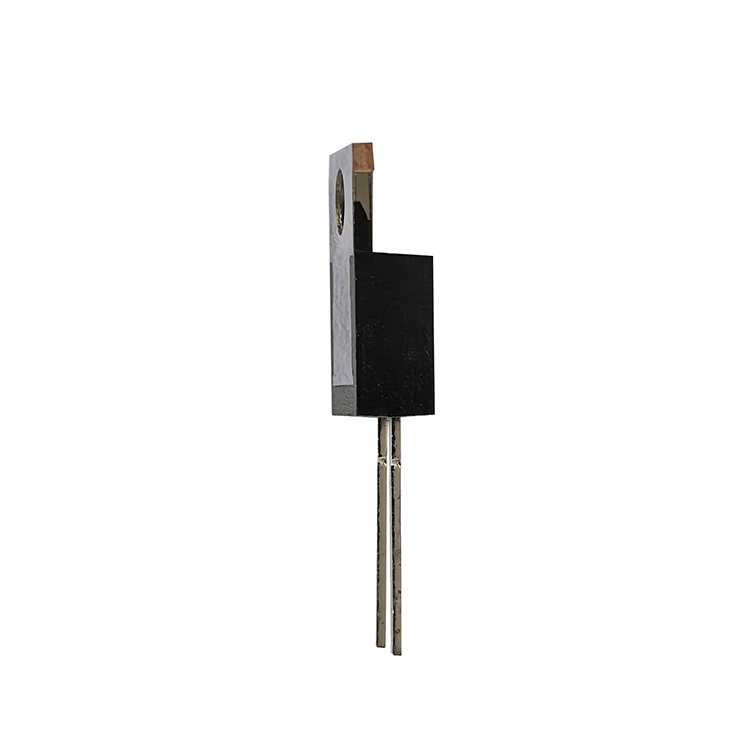

Điện trở màng dày TO220

Điện trở nguồn màng dày TO220 của RST Electric thu hẹp khoảng cách giữa điện trở nguồn xuyên lỗ truyền thống và các thiết bị gắn trên bề mặt tiên tiến, mang lại hiệu suất nhiệt của bộ phận có thể gắn tản nhiệt trong phạm vi TO220 quen thuộc. Điện trở gắn tản nhiệt này được thiết kế cho các ứng dụng có không gian bo mạch ở mức cao nhưng yêu cầu tiêu tán năng lượng vượt quá những gì các thành phần SMD có thể xử lý. Gói TO220 cho phép lắp đặt vít đơn trực tiếp lên khung máy hoặc tản nhiệt, sử dụng vật liệu giao diện nhiệt để truyền nhiệt ra khỏi phần tử điện trở một cách hiệu quả.

Cấu trúc bên trong

Cấu trúc bên trong của Điện trở màng dày công suất này bao gồm một lớp điện trở có độ ổn định cao được đặt trên nền alumina, sau đó được liên kết bằng dây với khung chì và được bọc trong một gói nhựa đúc. Cấu trúc này mang lại đặc tính cách nhiệt tuyệt vời, chịu được điện áp lên đến 1800VAC và duy trì điện trở cách điện lớn hơn 10GΩ. Bản chất không cảm ứng của công nghệ màng dày đảm bảo độ tự cảm ký sinh tối thiểu, làm cho dòng PRT phù hợp với các mạch chuyển mạch tần số cao, nơi điện trở quấn dây sẽ gây ra sự lệch pha không thể chấp nhận được.

Đánh giá sức mạnh

Dòng PRT có sẵn ở hai mức công suất:

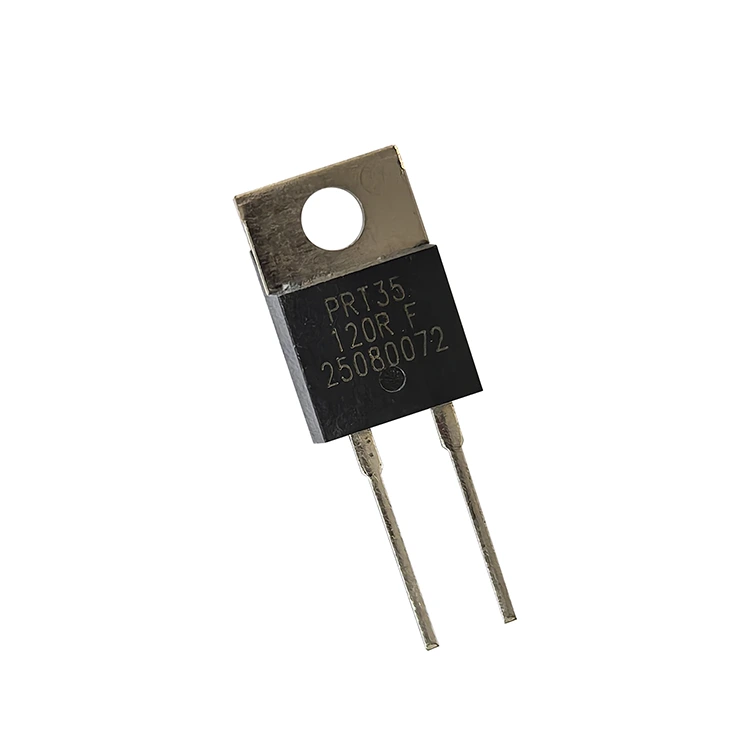

● PRT35 – 35W ở nhiệt độ vỏ 25°C (2,5W không có tản nhiệt)

● PRT50 – 50W ở nhiệt độ vỏ 25°C (3W không có tản nhiệt)

Các giá trị điện trở trải dài từ 0,1Ω đến 1MΩ, với các tùy chọn TCR nằm trong khoảng từ ±50 ppm/°C (đối với các giá trị chính xác trên 10Ω) đến ±300 ppm/°C (đối với các phạm vi điện trở thấp hoặc điện trở cao). Dung sai tiêu chuẩn bao gồm ±0,5%, ±1%, ±5% và ±10%, phù hợp với cả thiết bị đo có độ chính xác cao và ứng dụng nguồn đa năng. Là nhà sản xuất Điện trở màng dày To220 đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật màng dày với khả năng sản xuất chính xác để cung cấp các bộ phận mang lại hiệu suất ổn định, đáng tin cậy trong các mạch điện tử công suất đòi hỏi khắt khe.

Thông số kỹ thuật

TCR theo phạm vi kháng cự

Hiệu suất điện

● Vật liệu dây chì: Đồng đóng hộp

● Mô-men xoắn cực đại: 0,9Nm

● Giới hạn công suất phụ thuộc vào nhiệt độ bề mặt của gói hàng.

● Cần đo nhiệt độ để đo phần trung tâm của tấm tản nhiệt.

● Kem tản nhiệt phải được bôi đúng cách

Ưu điểm cốt lõi của Điện trở màng dày To220 là gì?

Gói tiêu chuẩn 1.TO220 – Dấu chân tiêu chuẩn công nghiệp với việc lắp vít đơn giúp đơn giản hóa việc tích hợp cơ học và quản lý nhiệt.

2.Mật độ công suất cao – 35W (PRT35) hoặc 50W (PRT50) ở nhiệt độ vỏ 25°C, cho phép thiết kế tầng công suất nhỏ gọn.

3. Phạm vi điện trở rộng - Từ 0,1Ω đến 1MΩ trong một chuỗi duy nhất, bao gồm các ứng dụng từ cảm biến dòng điện đến phân chia điện áp trở kháng cao.

4. Cách điện tuyệt vời – Chịu được cường độ điện môi 1800VAC với điện trở cách điện >10GΩ, đảm bảo an toàn trong các mạch điện áp cao.

5. Cấu trúc không cảm ứng - Công nghệ màng dày giảm thiểu điện cảm ký sinh, lý tưởng cho các ứng dụng chuyển mạch tần số cao.

6.Dung sai chính xác – Có sẵn ở ±0,5%, ±1%, ±5% và ±10% để đáp ứng cả yêu cầu về độ chính xác cao và mục đích chung.

7. Tùy chọn TCR thấp – Thấp tới ±50 ppm/°C cho các giá trị chính xác >10Ω, đảm bảo hiệu suất ổn định trong mọi biến đổi nhiệt độ.

8. Lắp ráp dễ dàng - Gắn vít M3 đơn với mô-men xoắn cực đại 0,9 Nm; dây dẫn được đóng hộp để có kết nối hàn đáng tin cậy.

9. Ứng dụng đa năng - Thích hợp để chuyển đổi nguồn điện, mạch giảm âm, bộ khuếch đại công suất, điều chỉnh điện áp và tải xung.

10. Cấu trúc chắc chắn - Vỏ nhựa đúc bảo vệ phần tử điện trở khỏi ứng suất cơ học và các chất gây ô nhiễm môi trường.

Ứng dụng sản phẩm

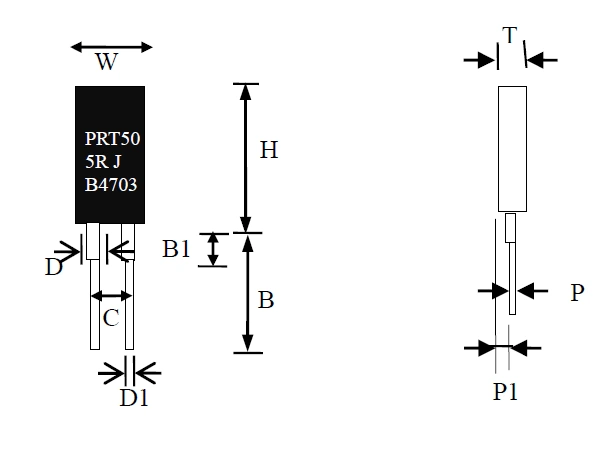

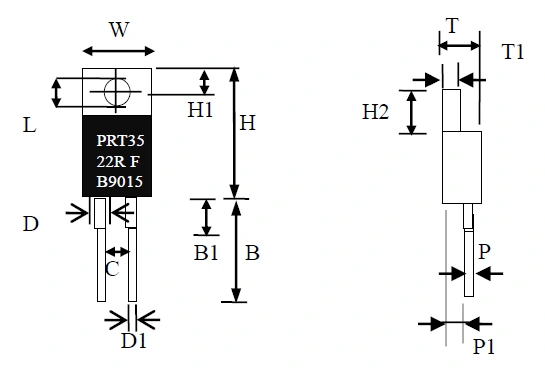

Bản vẽ và kích thước

Hướng dẫn đóng gói và vận chuyển

Công ty chúng tôi kiểm soát chặt chẽ từng khâu vận chuyển để đảm bảo Điện trở màng dày To220 đến nơi an toàn.

Đối với vận chuyển số lượng lớn, ống hoặc pallet chống tĩnh điện được sử dụng để đóng gói. Mỗi điện trở được bọc kín độc lập trong một túi chống tĩnh điện, kèm theo đệm xốp, giúp ngăn ngừa hiệu quả hiện tượng uốn cong chân cắm và hư hỏng linh kiện; bọt bổ sung được cố định ở đầu chốt để tránh va đập trong quá trình vận chuyển. Dịch vụ đóng gói tùy chỉnh cũng được cung cấp, cho phép điều chỉnh thông số kỹ thuật đóng gói theo yêu cầu mua hàng.

Trước khi mỗi điện trở rời khỏi nhà máy, nó đều trải qua thử nghiệm điện 100%. Chỉ những người vượt qua bài kiểm tra mới được đóng gói. Việc vận chuyển bao gồm danh sách đóng gói, báo cáo kiểm tra và các tài liệu hoàn chỉnh khác. Phương thức vận chuyển linh hoạt. Các đơn hàng lô nhỏ được vận chuyển bằng các dịch vụ chuyển phát nhanh quốc tế như DHL hay FedEx, các đơn hàng lô trung bình bằng đường hàng không và các đơn hàng lô lớn bằng đường biển, cân bằng giữa hiệu quả và chi phí. Việc bảo quản phải ở môi trường thông thoáng và khô ráo, tránh xa các chất ăn mòn để tránh ảnh hưởng đến hiệu quả hoạt động của sản phẩm.

Lợi thế cung cấp trực tiếp của nhà máy

Là nhà sản xuất chuyên nghiên cứu và sản xuất Điện trở màng dày To220, chúng tôi có hơn 10 năm kinh nghiệm trong ngành, đạt được khả năng tự kiểm soát toàn bộ quy trình từ lựa chọn hợp kim, lắng đọng màng dày đến kiểm tra sản phẩm mà không cần bất kỳ bước trung gian nào. Mô hình cung cấp trực tiếp tại nhà máy loại bỏ phí bảo hiểm do người trung gian tính, cho phép người mua có được sản phẩm chất lượng cao với mức giá ưu đãi hơn. Đồng thời, chúng tôi có thể cung cấp sản xuất tùy chỉnh theo yêu cầu, khớp chính xác với các tình huống sử dụng thực tế về giá trị điện trở, nguồn điện và thông số kỹ thuật chân cắm.

Chúng tôi có một hệ thống sản xuất hoàn chỉnh và đã đạt được chứng nhận chất lượng ISO 9001. Mỗi sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt và đáp ứng các tiêu chuẩn sử dụng trong ô tô và công nghiệp. Chúng tôi cũng có đội ngũ kỹ thuật chuyên nghiệp có thể cung cấp hỗ trợ kỹ thuật và tối ưu hóa giải pháp, giúp người mua hoàn thiện việc tích hợp sản phẩm một cách hiệu quả.

Câu hỏi thường gặp

1.Câu hỏi: Việc bảo vệ bao bì có hiệu quả như thế nào?

Trả lời: Chúng tôi sử dụng bao bì chống tĩnh điện và đệm xốp. Để vận chuyển số lượng lớn, chúng tôi sử dụng thùng carton đặc biệt. Có các chốt cố định bổ sung ở các chốt, có thể ngăn ngừa va đập và hư hỏng một cách hiệu quả trong quá trình vận chuyển. Đồng thời, một báo cáo kiểm tra được cung cấp cùng với hàng hóa để đảm bảo tính toàn vẹn của sản phẩm.

2. Câu hỏi: Điện trở màng dày To220 có thể được áp dụng cho những trường hợp nào?

Trả lời: Nó chủ yếu phù hợp với các tình huống như cung cấp điện, điều khiển công nghiệp và điện tử ô tô. Nó hỗ trợ tùy chỉnh toàn chiều, bao gồm công suất, giá trị điện trở, thông số kỹ thuật chân cắm, loại thiết bị đầu cuối, v.v. Nó có thể được điều chỉnh theo nhu cầu thực tế để đáp ứng các tình huống sử dụng khác nhau.

3. Hỏi: Chất lượng sản phẩm có đảm bảo không?

Trả lời: Sản phẩm đã trải qua quá trình kiểm tra nghiêm ngặt và đáp ứng các tiêu chuẩn về độ tin cậy ở cấp độ ô tô. Nó đi kèm với bảo hành 12 tháng. Nó cũng cung cấp dịch vụ chẩn đoán lỗi từ xa và bổ sung phụ tùng thay thế. Một báo cáo thử nghiệm đầy đủ và các tài liệu chứng nhận được cung cấp kèm theo sản phẩm, đảm bảo việc mua hàng không phải lo lắng trong suốt quá trình.

4. Câu hỏi: Chu kỳ giao hàng kéo dài bao lâu?

Trả lời: Chúng tôi cung cấp trực tiếp tại nhà máy, cho phép điều chỉnh linh hoạt chu trình sản xuất. Đối với các mẫu tiêu chuẩn, thời gian giao hàng là 10-15 ngày làm việc. Đối với các mô hình tùy chỉnh, đó là 15-25 ngày làm việc. Thời gian giao hàng có thể được điều chỉnh theo yêu cầu mua hàng và hỗ trợ kỹ thuật cũng được cung cấp.
