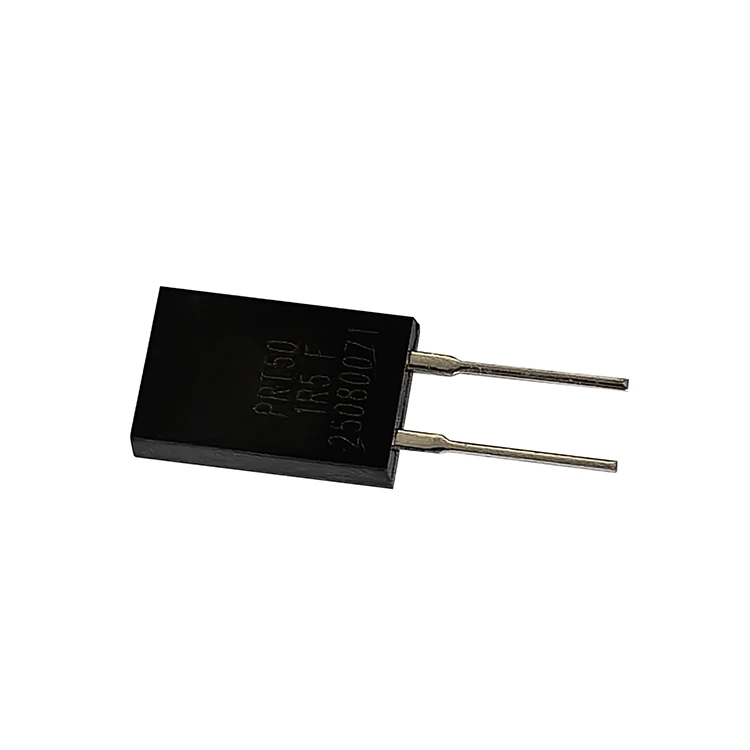

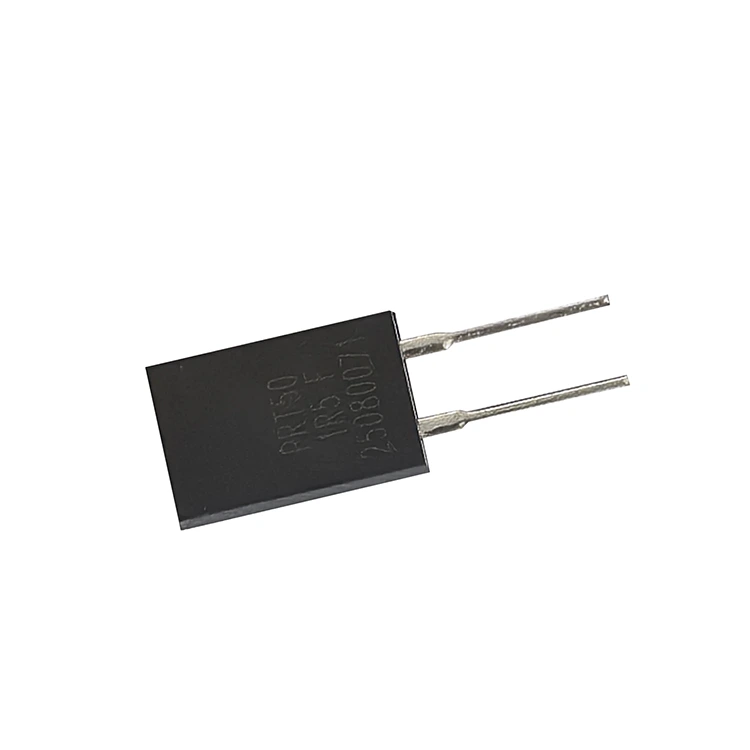

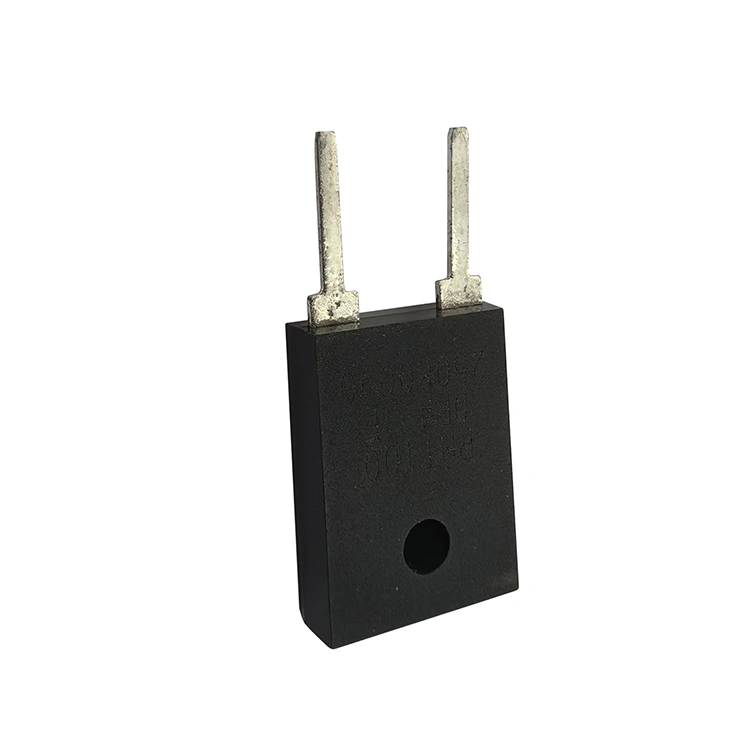

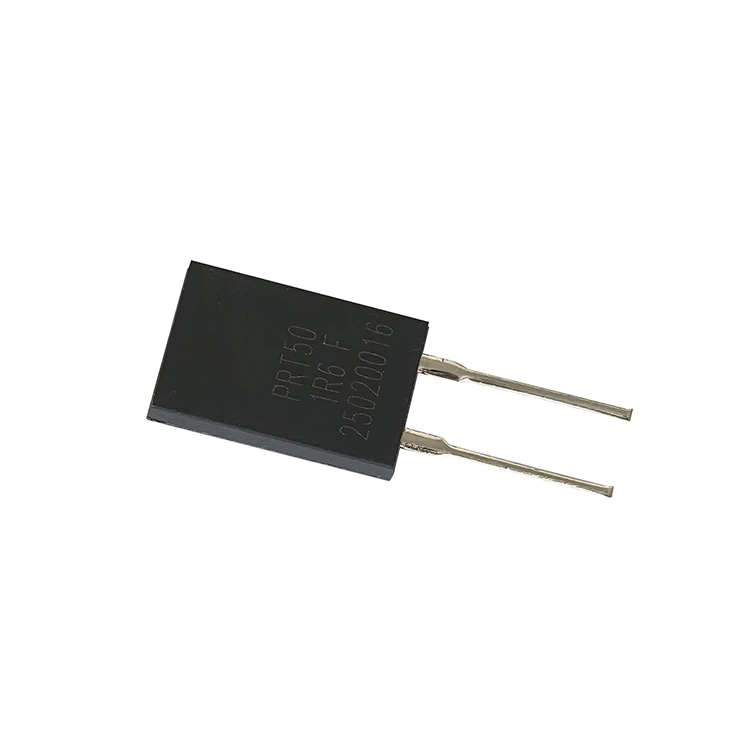

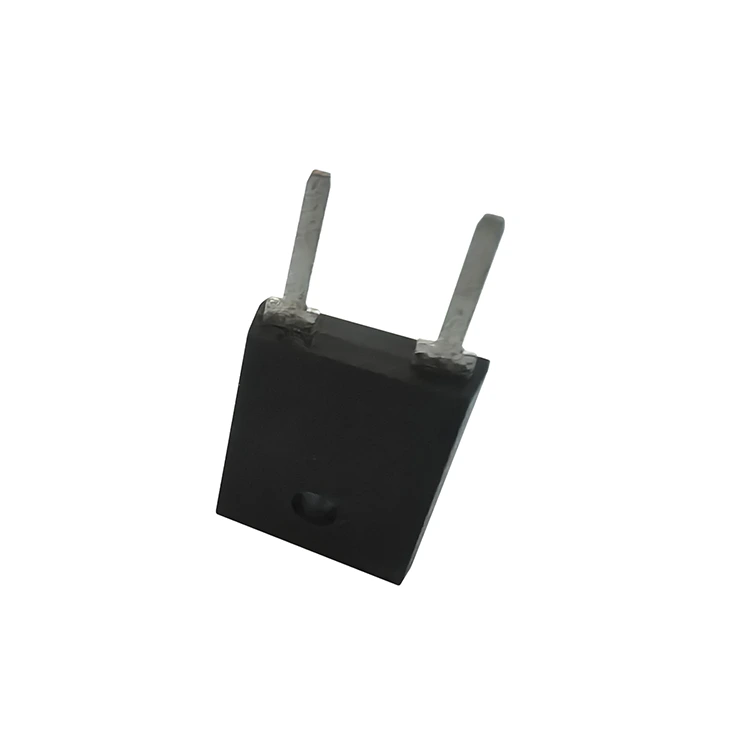

Điện trở màng dày TO247

Điện trở nguồn màng dày TO247 của RST Electric thể hiện bước tiếp theo trong việc đóng gói điện trở nguồn, cung cấp khả năng xử lý công suất cao hơn đáng kể so với các thiết bị TO220 truyền thống trong khi vẫn duy trì kiểu dáng quen thuộc, dễ lắp đặt. Được thiết kế cho các ứng dụng không đủ công suất 35W hoặc 50W nhưng không thể sử dụng điện trở gắn khung lớn hơn, Điện trở gắn tản nhiệt này cung cấp 100W ở nhiệt độ vỏ 25°C (3,5W không có tản nhiệt) trong gói TO247 nhỏ gọn. Giao diện lắp vít đơn giúp đơn giản hóa việc tích hợp cơ học, cho phép các kỹ sư gắn thiết bị trực tiếp vào tản nhiệt hoặc khung máy bằng vật liệu giao diện nhiệt để truyền nhiệt tối ưu.

Kiến trúc tối ưu hóa

Cấu trúc bên trong của Điện trở màng dày công suất cao này được tối ưu hóa cho cả hiệu suất điện và hiệu suất nhiệt. Một lớp điện trở có độ ổn định cao được đặt trên nền alumina, sau đó được liên kết bằng dây với khung chì và được bọc trong một gói nhựa đúc chắc chắn. Cấu trúc này cung cấp các đặc tính cách nhiệt đặc biệt, chịu được 1800VAC và duy trì điện trở cách điện lớn hơn 10GΩ. Bản chất không cảm ứng của công nghệ màng dày đảm bảo độ tự cảm ký sinh tối thiểu, giúp PRT100 phù hợp với các mạch chuyển mạch tần số cao và các ứng dụng chuyển tiếp nhanh.

Chuyển thể cảnh nghiêm ngặt

Sê-ri PRT100 bao gồm phạm vi điện trở rộng từ 0,2Ω đến 1MΩ, với các tùy chọn TCR từ ±50 ppm/°C (đối với các giá trị chính xác >10Ω) đến ±300 ppm/°C (đối với các phạm vi điện trở thấp hoặc điện trở cao). Dung sai tiêu chuẩn bao gồm ±1%, ±5% và ±10%, phù hợp với cả thiết bị đo có độ chính xác cao và các ứng dụng nguồn đa năng. Với phạm vi nhiệt độ hoạt động mở rộng từ -65°C đến +175°C, Điện trở TO247 này rất phù hợp cho các môi trường khắc nghiệt nơi độ tin cậy là tối quan trọng. Là nhà sản xuất Điện trở màng dày To247 đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật màng dày với khả năng sản xuất chính xác để cung cấp các bộ phận mang lại hiệu suất ổn định, đáng tin cậy trong các mạch điện tử công suất đòi hỏi khắt khe nhất.

Thông số kỹ thuật

Đặc điểm kỹ thuật tiêu chuẩn

Hiệu suất điện

● Vật liệu dây chì: Đồng đóng hộp

● Mô-men xoắn cực đại: 0,9Nm

● Công suất định mức ở 25°C của PRT100 là 3,5W không tính tấm tản nhiệt.

● Giới hạn công suất phụ thuộc vào nhiệt độ bề mặt của gói hàng.

● Kem tản nhiệt phải được bôi đúng cách

Ưu điểm của Điện trở màng dày To247 của chúng tôi so với các đối thủ cạnh tranh là gì?

1.Mật độ công suất cao - 100W ở nhiệt độ vỏ 25°C, cho phép thiết kế công suất cao nhỏ gọn mà không cần điện trở gắn khung cồng kềnh.

2.TO247 Gói tiêu chuẩn công nghiệp – Dấu chân quen thuộc với việc lắp vít đơn giúp đơn giản hóa việc tích hợp cơ học và quản lý nhiệt.

3. Phạm vi nhiệt độ mở rộng – Hoạt động từ -65°C đến +175°C, thích hợp cho môi trường công nghiệp, ô tô và hàng không vũ trụ khắc nghiệt.

4. Khả năng điện áp cao - Điện áp làm việc tối đa 700V và độ bền điện môi 1800VAC đảm bảo vận hành an toàn trong các mạch điện áp cao.

5. Phạm vi điện trở rộng - Từ 0,2Ω đến 1MΩ trong một chuỗi duy nhất, bao gồm các ứng dụng từ cảm biến dòng điện cao đến phân chia điện áp trở kháng cao.

6. Cấu trúc không cảm ứng - Công nghệ màng dày giảm thiểu điện cảm ký sinh, khiến nó trở nên lý tưởng cho các ứng dụng chuyển mạch và giảm âm tần số cao.

7. Dung sai chính xác – Có sẵn ở mức ±1%, ±5% và ±10% để đáp ứng cả yêu cầu về độ chính xác cao và mục đích chung.

8. Tùy chọn TCR thấp – Thấp tới ±50 ppm/°C cho các giá trị chính xác >10Ω, đảm bảo hiệu suất ổn định trong các biến đổi nhiệt độ.

9. Cách điện tuyệt vời – Chịu được điện áp 1800VAC với điện trở cách điện >10GΩ, đảm bảo an toàn trong các mạch điện áp cao.

10. Cấu trúc chắc chắn - Vỏ nhựa đúc bảo vệ phần tử điện trở khỏi ứng suất cơ học, độ ẩm và chất gây ô nhiễm.

Ứng dụng sản phẩm

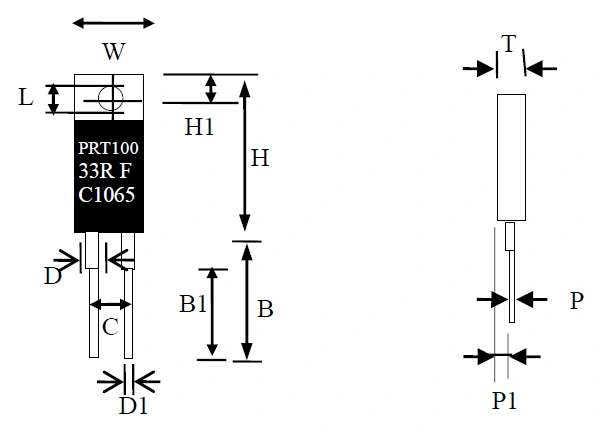

Bản vẽ và kích thước:

Phương thức vận chuyển

Để đảm bảo rằng điện trở của chúng tôi không bị hư hỏng trong toàn bộ quá trình vận chuyển, chúng tôi đã xây dựng kế hoạch đóng gói và vận chuyển chi tiết, có tính đến cả khả năng bảo vệ và khả năng thích ứng, để bảo vệ chất lượng sản phẩm một cách toàn diện.

Khi vận chuyển với số lượng lớn, tất cả Điện trở màng dày To247 đều được đóng gói bằng ống chống tĩnh điện hoặc khay đặc biệt, vừa khít chính xác với kích thước bao bì. Điều này không chỉ ngăn chặn hiệu quả các chốt khỏi bị cong hoặc biến dạng mà còn bảo vệ các miếng đệm gắn không bị va đập hoặc mòn, tránh mọi tác động đến việc lắp đặt sau này và hiệu suất điện.

Để bảo vệ chốt, chúng tôi sử dụng nắp xốp hoặc miếng đệm đúc bằng nhựa để cố định, đảm bảo rằng các chốt luôn thẳng. Người mua không cần phải chỉnh sửa tiếp theo, điều này giúp cải thiện hiệu quả lắp ráp.

Dịch vụ đóng gói

Ngoài ra, chúng tôi còn cung cấp dịch vụ đóng gói băng cuộn theo yêu cầu, phù hợp với dây chuyền lắp ráp tự động và giúp người mua nâng cao hiệu quả sản xuất. Mỗi lô hàng đều có danh sách đóng gói chi tiết và chứng nhận kiểm tra kèm theo, tạo điều kiện thuận lợi cho người mua xác minh và chấp nhận, đồng thời đảm bảo rằng mỗi Điện trở màng dày To247 đều đáp ứng các yêu cầu về thông số kỹ thuật. Các phương thức vận chuyển rất linh hoạt và có thể thích ứng với số lượng mua hàng khác nhau. Các đơn hàng lô nhỏ được gửi qua các dịch vụ chuyển phát nhanh quốc tế như DHL, FedEx, UPS với thời gian giao hàng nhanh chóng; các đơn hàng trung bình được vận chuyển bằng đường hàng không, cân đối thời gian và chi phí giao hàng; Những đơn hàng số lượng lớn được vận chuyển bằng đường biển, giúp giảm đáng kể chi phí vận chuyển. Điều đáng chú ý là tất cả các điện trở đều trải qua kiểm tra điện 100% trước khi đóng gói, đặc biệt tập trung vào việc xác minh giá trị điện trở, dung sai và xác minh TCR lấy mẫu để đảm bảo rằng sản phẩm được giao đáp ứng các tiêu chuẩn.
