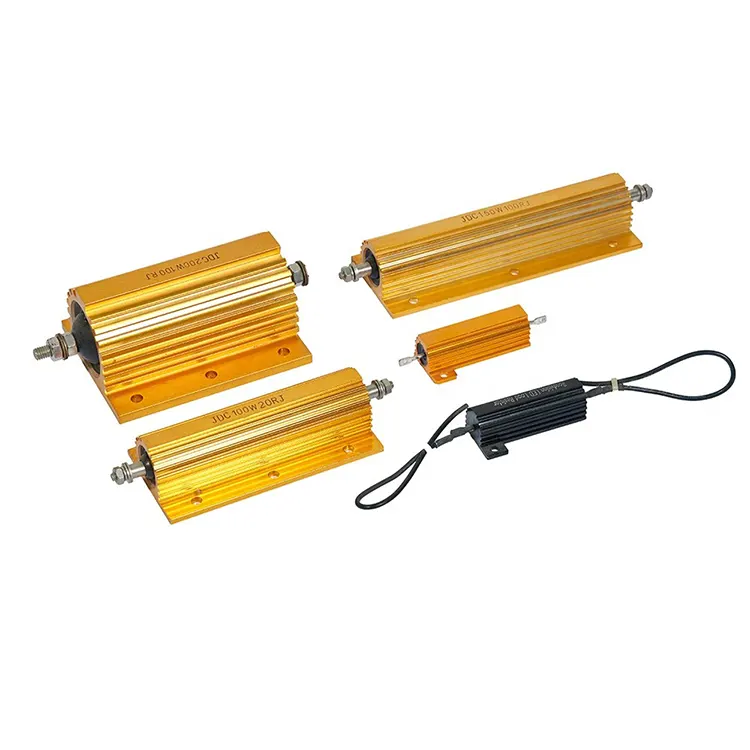

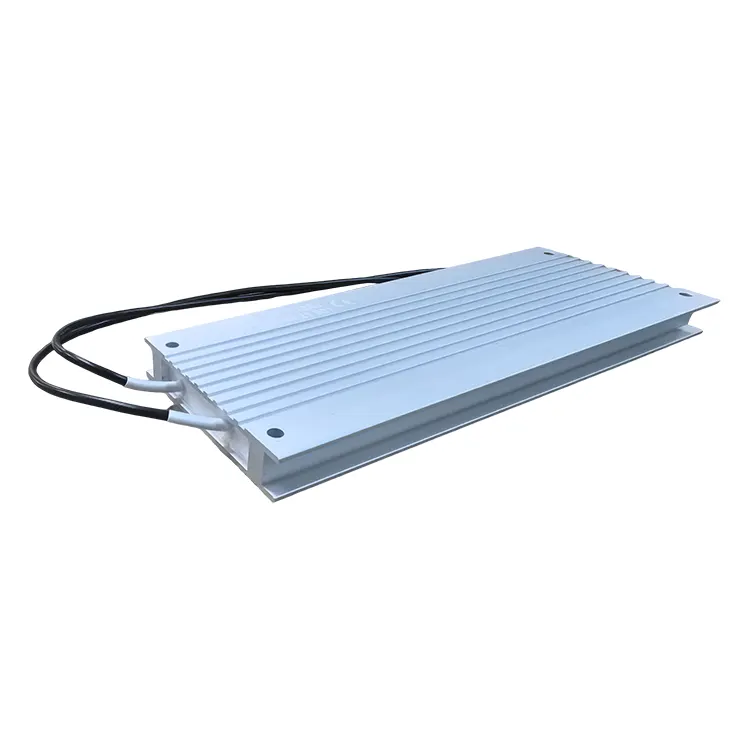

Điện trở vỏ nhôm được chế tạo bằng cách chèn lõi điện trở (thường là điện trở quấn dây hoặc điện trở màng dày) vào vỏ hợp kim nhôm, lấp đầy và bảo vệ nó bằng vật liệu cách điện dẫn nhiệt (như cát thạch anh hoặc gel silicon dẫn nhiệt), sau đó bịt kín bằng nhựa epoxy hoặc cao su silicon. Vỏ hợp kim nhôm không chỉ có tác dụng bảo vệ cơ học mà còn có tác dụng như một bộ tản nhiệt. Nó có thể được gắn vào bộ tản nhiệt lớn hoặc vỏ của thiết bị thông qua bề mặt lắp đặt, làm giảm đáng kể khả năng chịu nhiệt. Cấu trúc này cho phép điện trở vỏ nhôm đạt được mức tiêu tán công suất lớn trong một thể tích nhỏ và nó là một trong những điện trở công suất được sử dụng phổ biến nhất trong các thiết bị điện tử công nghiệp hiện nay như ổ servo, bộ biến tần, bộ nguồn, robot và trạm sạc.
Nó có kích thước nhỏ, mật độ công suất cao (ví dụ: kích thước của điện trở vỏ nhôm 60W là khoảng 80 × 40 × 20mm), hiệu suất tản nhiệt cao (điện trở nhiệt <5oC/W), hiệu suất cách nhiệt tốt (với điện áp chịu được lên đến 2000VAC), ổn định giá trị điện trở tốt và khả năng chống sốc và va đập mạnh. Công suất định mức dao động từ 50W đến 2000W (yêu cầu điều kiện làm mát thích hợp). Ngoài ra còn có các model không cảm ứng (sử dụng công nghệ cuộn dây song song đôi hoặc màng dày), phù hợp với các mạch chuyển mạch nhanh hoặc tần số cao. Bề mặt vỏ nhôm thường được xử lý anodizing vừa mang tính thẩm mỹ vừa chống ăn mòn. Dây dẫn sử dụng dây silicon nhiệt độ cao hoặc đầu nối nhanh (như kẹp, vít M4). Độ chính xác điện trở có thể đạt tới ± 2% hoặc ± 5% và độ lệch nhiệt độ thấp tới ± 100ppm/oC.

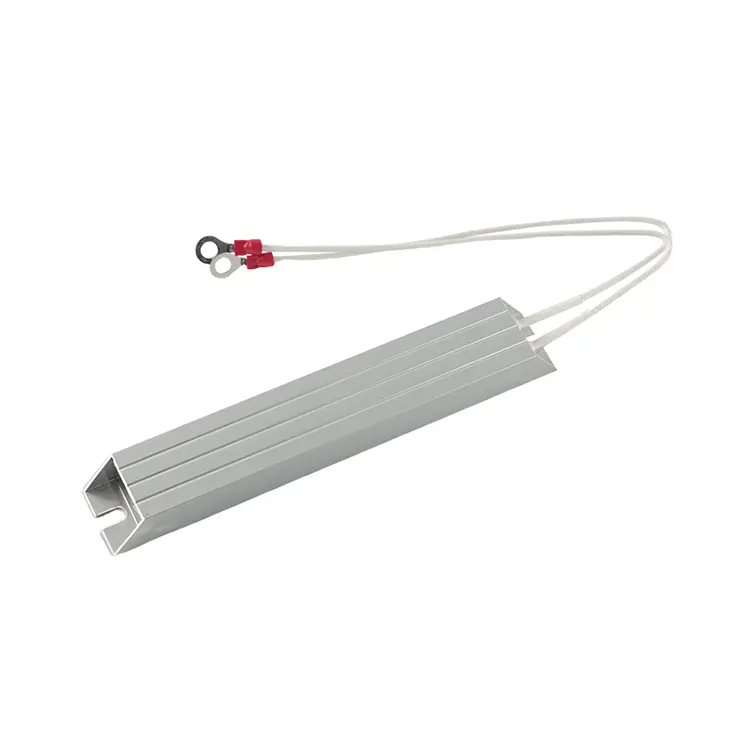

1) Điện trở hãm bộ biến tần: Lắp điện trở vỏ nhôm trực tiếp bên trong hoặc trên bộ tản nhiệt bên cạnh của bộ biến tần để tiết kiệm không gian bên trong tủ;
2) Điện trở tiêu tán năng lượng của động cơ servo: Được sử dụng cho tùy chọn phanh tích hợp của người lái;
3) Tải giả kiểm tra nguồn điện: Đặc biệt đối với thử nghiệm lão hóa của nguồn điện chuyển mạch, sử dụng điện trở vỏ nhôm kết hợp với quạt làm mát;
4) Mạch sạc trước trong thiết bị điện tử ô tô (sạc trước mạch chính của ắc quy xe điện);
5) Điện trở giới hạn dòng điện trong tủ điều khiển thang máy.
Khi chọn model, ngoài giá trị điện trở thông thường và các thông số công suất, yếu tố quan trọng nhất là điều kiện làm mát: Công suất định mức của Điện trở vỏ nhôm được xác định trong điều kiện nhiệt độ vỏ là 25oC. Nếu lắp đặt trong môi trường không có tản nhiệt hoặc làm mát không khí thì công suất thực tế cho phép chỉ bằng 20% đến 30% giá trị định mức. Vì vậy, người dùng phải sử dụng sản phẩm ở mức điện năng giảm bớt tùy theo tình hình làm mát thực tế. Ngoài ra, bề mặt lắp đặt phải được phủ một lớp silicon dẫn nhiệt và bắt chặt bằng vít (mô-men xoắn khuyến nghị 0,5 - 1 Nm). Nếu cần sử dụng song song nhiều điện trở vỏ nhôm thì cần đảm bảo giá trị điện trở của từng điện trở là nhất quán và độ thông gió đồng đều. Một lý do hư hỏng phổ biến đối với điện trở vỏ nhôm là do vật liệu làm đầy bị lão hóa, dẫn đến giảm khả năng cách điện hoặc đứt dây quấn bên trong. Các sản phẩm chất lượng cao phải trải qua thử nghiệm sai lệch ở nhiệt độ cao và độ ẩm cao (chẳng hạn như 85oC/85%RH, 1000 giờ).
