Điện trở cảm nhận dòng điện (còn được gọi là điện trở shunt) là một thành phần chính xác được sử dụng để đo dòng điện bằng cách chuyển đổi nó thành điện áp rơi theo tỷ lệ. Thường được đặt nối tiếp với tải, các điện trở ohm thấp này cho phép giám sát các mạch—chẳng hạn như bộ khuếch đại thuật toán hoặc bộ chuyển đổi tương tự sang số—để xác định chính xác dòng điện. Từ hệ thống quản lý pin (BMS) trong xe điện đến nguồn điện, bộ truyền động động cơ và bộ biến tần năng lượng tái tạo, điện trở shunt là nền tảng của giám sát năng lượng hiệu quả, bảo vệ quá dòng và điều khiển vòng kín.
TạiRST điện, chúng tôi sản xuất một loạt các giải pháp cảm biến dòng điện, bao gồm điện trở phần tử kim loại ngoài trời (OAR), shunt hợp kim dọc (FLQ53/FLQ50), shunt hợp kim gắn trên bề mặt (WSN) và shunt thanh cái dòng điện cao (FLU). Với hơn 10 năm kinh nghiệm về kỹ thuật điện trở chính xác và cơ sở vật chất được chứng nhận ISO 9001, chúng tôi cung cấp các bộ phận kết hợp điện trở cực thấp, hệ số nhiệt độ thấp (TCR) và độ ổn định cao cho các ứng dụng đòi hỏi khắt khe nhất.
·Giá trị điện trở: Chọn giá trị tạo ra độ sụt điện áp có thể đo được (thường là 10mV đến 100mV) ở dòng điện tối đa trong khi giảm thiểu tổn thất điện năng (P = I²R). Điện trở của chúng tôi trải dài từ 0,1mΩ đến 100mΩ.
·Định mức công suất & quản lý nhiệt: Đảm bảo điện trở có thể tản nhiệt sinh ra ở mức tối đa. Các tùy chọn bao gồm từ thiết bị gắn trên bề mặt 1W đến shunt dòng điện cao 15W có gắn thanh cái trực tiếp.
·Dung sai & Độ chính xác: Đối với các ứng dụng chính xác (ví dụ: theo dõi trạng thái sạc pin), hãy chọn dung sai chặt chẽ (± 0,5%, ± 1% và ± 2%). Dòng FLQ và FLU của chúng tôi cung cấp tiêu chuẩn ±1%.
·Hệ số nhiệt độ (TCR): TCR thấp (20-100 ppm/°C) đảm bảo số đọc ổn định khi thay đổi nhiệt độ. Điều này rất quan trọng đối với môi trường ô tô và công nghiệp.
·Độ tự cảm: Đối với các mạch chuyển mạch tần số cao (ví dụ: bộ chuyển đổi DC-DC), hãy chọn thiết kế có độ tự cảm cực thấp (<10nH) để duy trì tính toàn vẹn của tín hiệu. Dòng WSN và OAR của chúng tôi vượt trội trong lĩnh vực này.
· Kiểu lắp:
oRadial xuyên lỗ (OAR, FLQ) – để lắp PCB thẳng đứng với khả năng làm mát tuyệt vời.
oSurface-mount (WSN) – để lắp ráp tự động trong các thiết kế nhỏ gọn.
oBusbar shunt (FLU) – dành cho kết nối dòng điện cao với thiết bị đầu cuối cảm biến Kelvin.
·Bảo vệ môi trường: Xem xét khả năng chống ăn mòn (thép không gỉ hoặc hợp kim thụ động) và phạm vi nhiệt độ hoạt động (-55°C đến +170°C) đối với môi trường khắc nghiệt.
Bằng cách đánh giá các thông số này, bạn có thể đảm bảo rằng điện trở cảm nhận hiện tại của bạn mang lại các phép đo chính xác, không bị lệch trong toàn bộ thời gian sử dụng của nó.
Dòng OAR – Điện trở phần tử kim loại ngoài trời

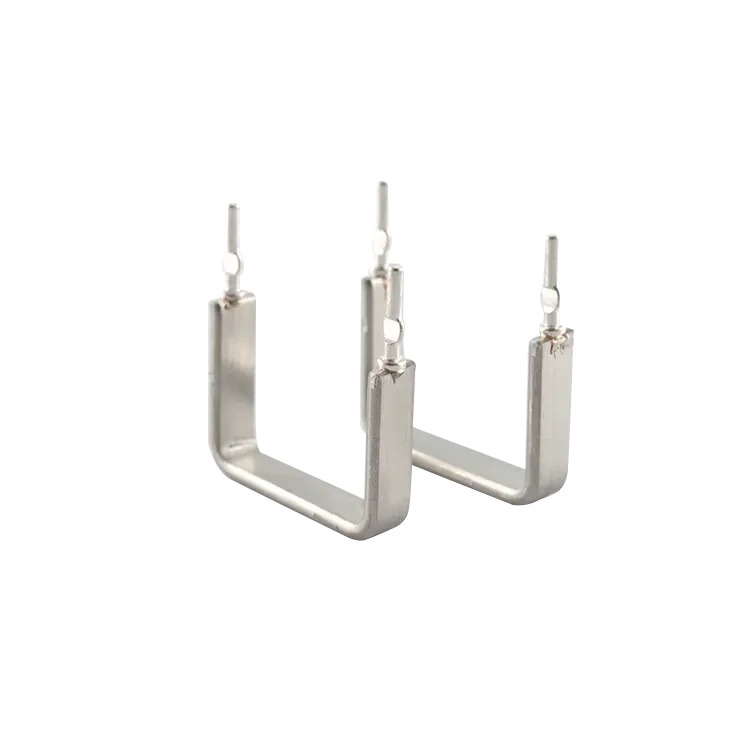

Dòng OAR có thiết kế thẳng đứng, ngoài trời với các dây dẫn xuyên tâm, mang lại độ tự cảm cực thấp và khả năng tản nhiệt tuyệt vời. Giá trị điện trở nằm trong khoảng từ 5mΩ đến 100mΩ với mức công suất là 1W, 3W và 5W. Cấu trúc mở nâng phần tử lên trên PCB, cho phép luồng không khí bên dưới và giữ nhiệt tránh xa các bộ phận nhạy cảm. Lý tưởng cho các mạch biến tần, nguồn điện và quản lý nguồn CPU.

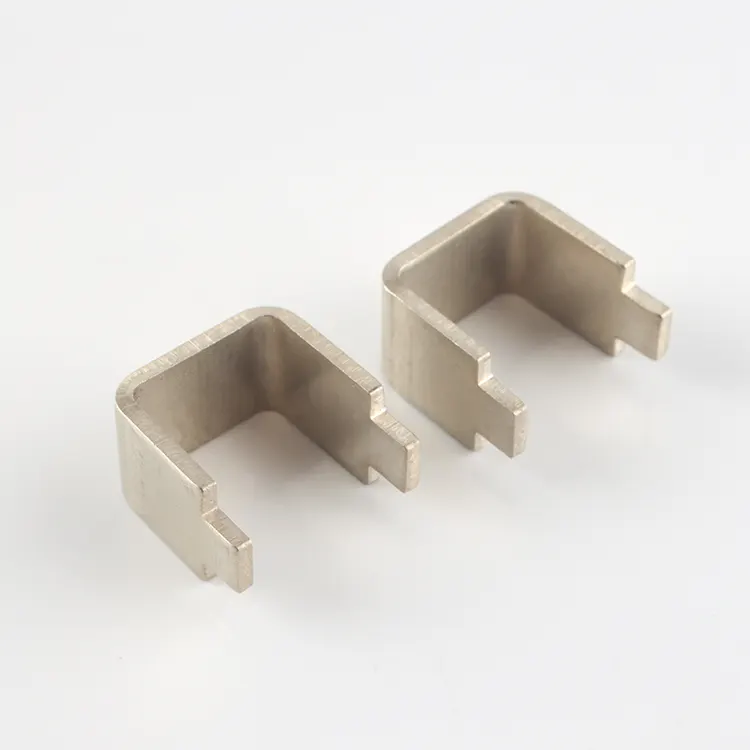

Dòng FLQ53/FLQ50 – Điện trở cảm biến dòng hợp kim dọc

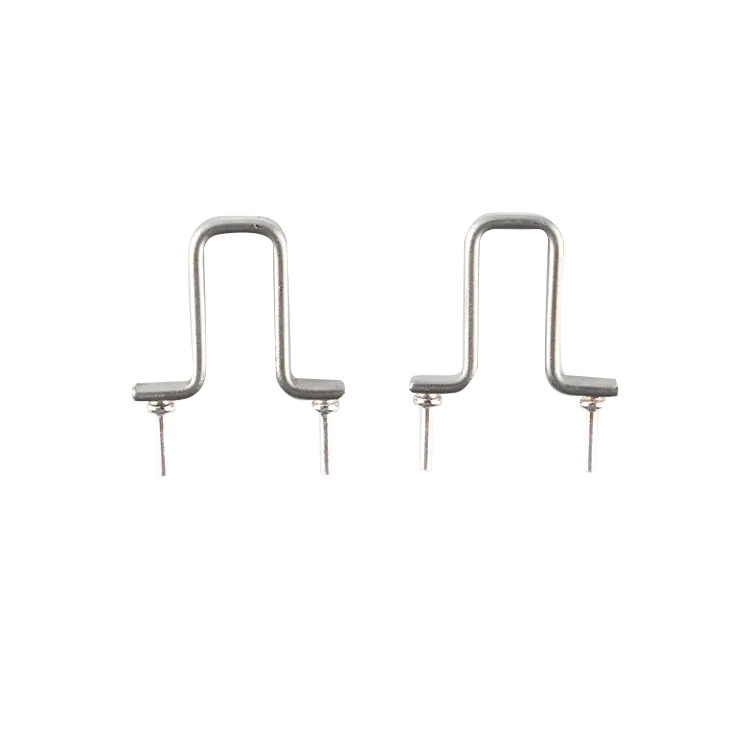

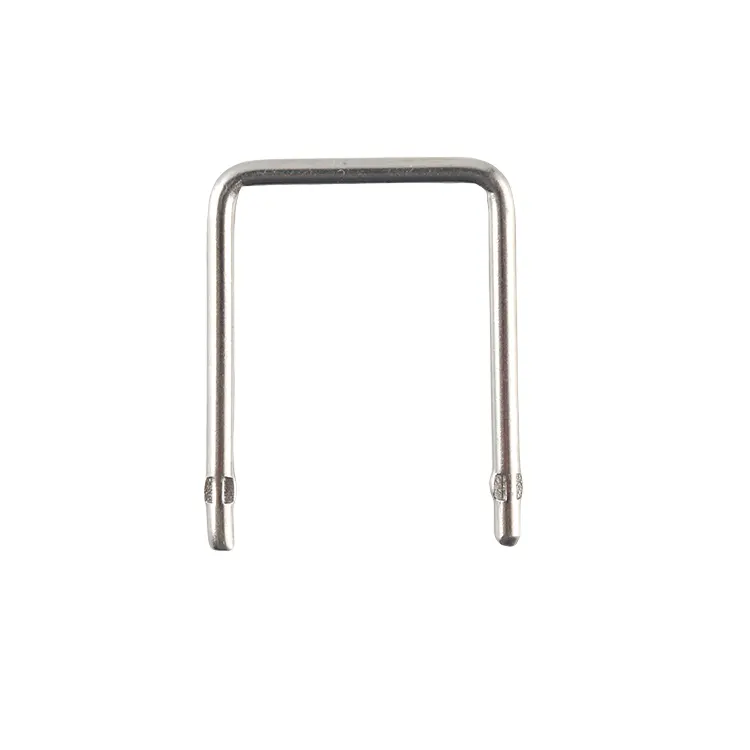

Những điện trở hợp kim dọc này cung cấp một giải pháp chì xuyên tâm nhỏ gọn với độ ổn định đặc biệt. Dòng FLQ53 bao gồm dòng điện định mức cao hơn (2,5A đến 21A) với điện trở từ 2mΩ đến 50mΩ, trong khi dòng FLQ50 được tối ưu hóa cho dòng điện thấp hơn (1A đến 3A) với điện trở từ 3mΩ đến 100mΩ. Cả hai đều có TCR cực thấp (±50 ppm/°C) và dung sai chặt chẽ xuống tới ±1%, khiến chúng trở nên lý tưởng cho việc quản lý pin, điều khiển động cơ và thiết bị điện tử cầm tay.
Dòng WSN – Điện trở cảm biến dòng điện SMD hợp kim trần

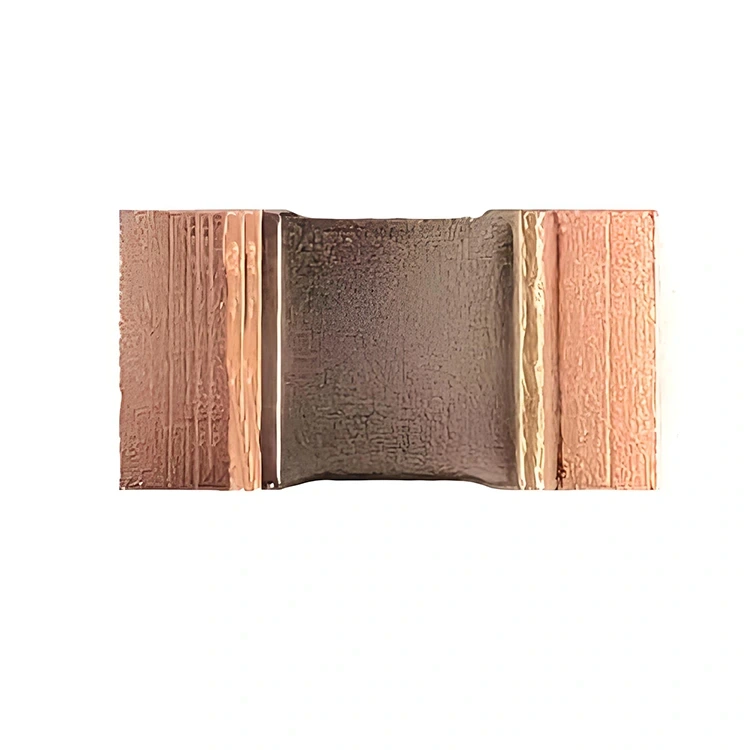

Dòng WSN mang lại hiệu suất của các phần tử hợp kim được hàn bằng chùm tia điện tử cho bao bì gắn trên bề mặt. Với các giá trị điện trở từ 0,1mΩ đến 5mΩ và mức công suất 3W, 5W và 7W, các shunt SMD này được thiết kế để lắp ráp tự động khối lượng lớn. Có sẵn ở các kích thước tiêu chuẩn công nghiệp (2512, 3920, 5930, 2726), chúng có độ tự cảm cực thấp (<5nH) và độ tin cậy AEC-Q200, khiến chúng trở nên hoàn hảo cho BMS ô tô, bộ chuyển đổi tần số cao và mô-đun nguồn.
Dòng FLU – Shunt thanh cái dòng điện cao
Đối với các ứng dụng yêu cầu đo dòng điện lên tới hàng trăm ampe, dòng FLU cung cấp giải pháp shunt thanh cái mạnh mẽ. Được chế tạo bằng hàn chùm tia điện tử chân không và các đầu nối bằng đồng nguyên chất, các shunt này có điện trở từ 0,1mΩ đến 0,667mΩ với mức công suất lên tới 15W. Kết nối Kelvin (4 dây) đảm bảo phép đo chính xác bằng cách loại bỏ các lỗi điện trở dây dẫn. Lý tưởng cho giá đỡ ắc quy, sạc xe điện và phân phối điện công nghiệp.
| Ngành công nghiệp | Ứng dụng cụ thể | Loạt đề xuất |
| ô tô | Hệ thống quản lý pin (BMS) | Cúm, WSN, FLQ53 |
| Bộ chuyển đổi DC-DC (12V/48V) | WSN, OAR | |
| Bộ sạc xe điện | CÚM, WSN | |
| Công nghiệp | Bộ truyền động động cơ & Điều khiển servo | FLQ53, OAR |
| Biến tần & VFD | WSN, cúm | |
| Nguồn điện | OAR, FLQ50 | |
| Điện tử tiêu dùng | Bộ sạc nhanh (USB PD) | FLQ50, WSN |
| Ngân hàng điện | FLQ50 | |
| Năng lượng tái tạo | Biến tần năng lượng mặt trời | WSN, cúm |
| Hệ thống lưu trữ năng lượng (ESS) | CÚM, WSN | |
| Viễn thông & Máy chủ | Đơn vị phân phối điện | WSN, cúm |
| Kiểm tra & Đo lường | Tải điện tử | OAR, FLQ53 |
Hỏi: Sự khác biệt giữa điện trở cảm nhận dòng điện và điện trở tiêu chuẩn là gì?
Trả lời: Điện trở cảm nhận dòng điện được tối ưu hóa để có điện trở cực thấp (thường <0,1Ω), TCR thấp và độ ổn định cao. Các điện trở tiêu chuẩn được thiết kế cho các ứng dụng có mục đích chung và có thể gây ra hiện tượng sụt áp hoặc chênh lệch nhiệt độ không thể chấp nhận được trong các mạch cảm biến.
Hỏi: Tại sao kết nối Kelvin (4 dây) lại quan trọng?
Trả lời: Trong các shunt dòng điện cao (dòng FLU), điện trở dây dẫn có thể gây ra lỗi đáng kể. Kết nối Kelvin tách các cực mang dòng điện khỏi các cực cảm biến điện áp, loại bỏ điện trở dây dẫn khỏi phép đo.
Câu hỏi: TCR nào được coi là “thấp” đối với cảm biến hiện tại?
Trả lời: Đối với các ứng dụng chính xác, TCR dưới ±100 ppm/°C là mong muốn. Dòng FLQ và WSN của chúng tôi cung cấp TCR thấp tới ±25 ppm/°C, đảm bảo số đọc ổn định khi thay đổi nhiệt độ.
Câu hỏi: Tôi có thể sử dụng điện trở cảm biến dòng điện gắn trên bề mặt cho các ứng dụng có dòng điện cao không?
Đ: Vâng. Dòng WSN của chúng tôi cung cấp mức công suất lên tới 7W trong các gói SMD, phù hợp với dòng điện lên đến 100A với cách bố trí PCB và quản lý nhiệt thích hợp. Đối với dòng điện cao hơn (>200A), nên sử dụng chuyển mạch thanh cái FLU của chúng tôi.
Hỏi: Làm cách nào để tính giá trị điện trở tối ưu?
A: Chọn điện trở tạo ra độ sụt điện áp từ 50mV đến 100mV ở dòng điện tối đa. Ví dụ, đối với dòng điện tối đa 50A, điện trở 1mΩ sẽ làm giảm 50mV. Luôn đảm bảo công suất tiêu tán (P = I2R) nằm trong định mức của điện trở.
