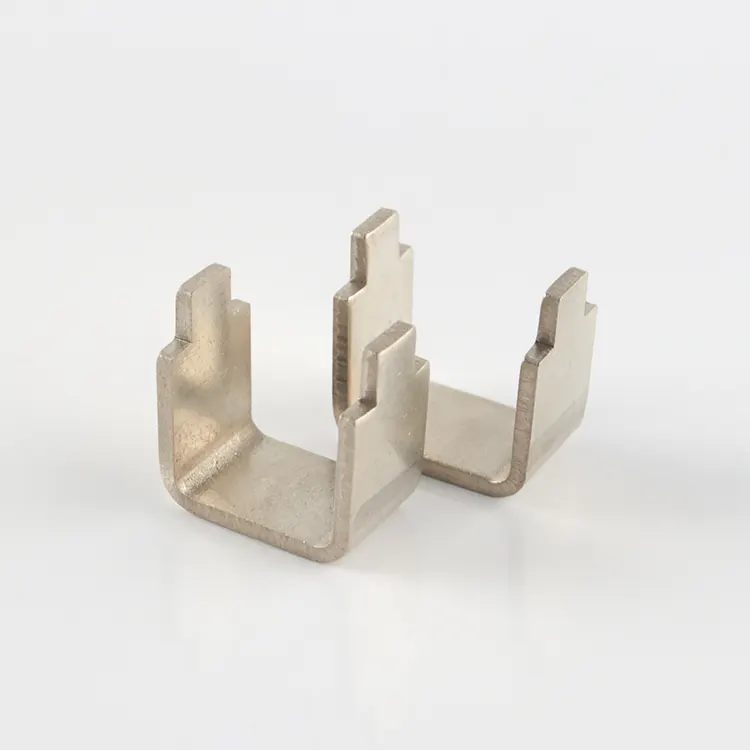

Shunt điện trở thấp

RST Electric đã tham gia sâu vào lĩnh vực shunt điện trở thấp trong hơn 10 năm. Chúng tôi đã phát triển Shunt điện trở thấp đặc biệt cho các tình huống yêu cầu độ ổn định và độ chính xác phát hiện cực cao, chẳng hạn như trong lĩnh vực ô tô, công nghiệp và năng lượng tái tạo. Chúng tôi đã giải quyết các vấn đề về độ chính xác không đủ, độ ổn định kém và tính nhạy cảm với các yếu tố môi trường trong các shunt truyền thống khi xử lý các tình huống dòng điện cao. Sản phẩm của chúng tôi tương thích rộng rãi với các hệ thống quản lý pin (BMS), trình điều khiển động cơ, bộ biến tần và thiết bị chuyển đổi nguồn tần số cao. Đây là thành phần cốt lõi được nhiều nhà cung cấp ô tô cấp một và doanh nghiệp lưu trữ năng lượng ưa thích trên toàn cầu.

Tính năng sản phẩm

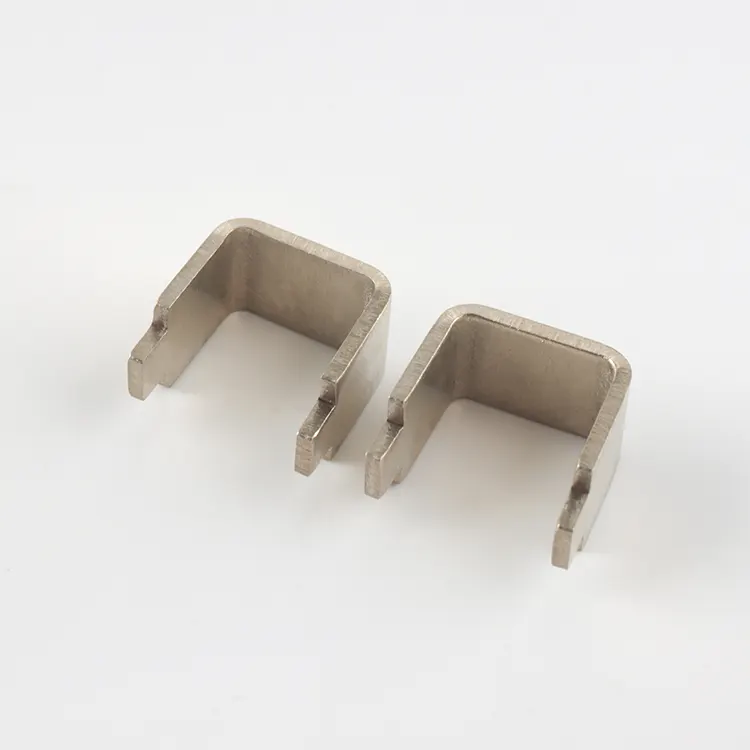

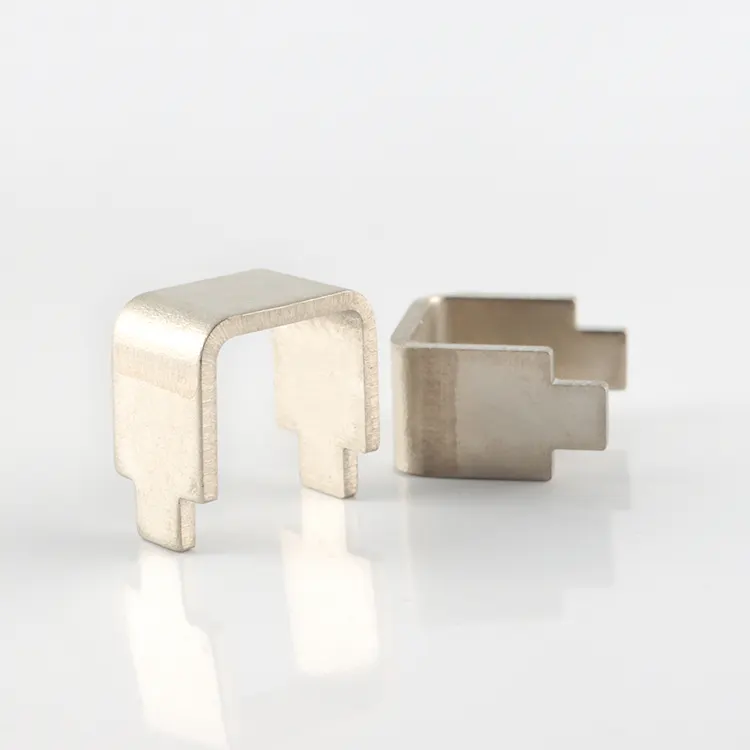

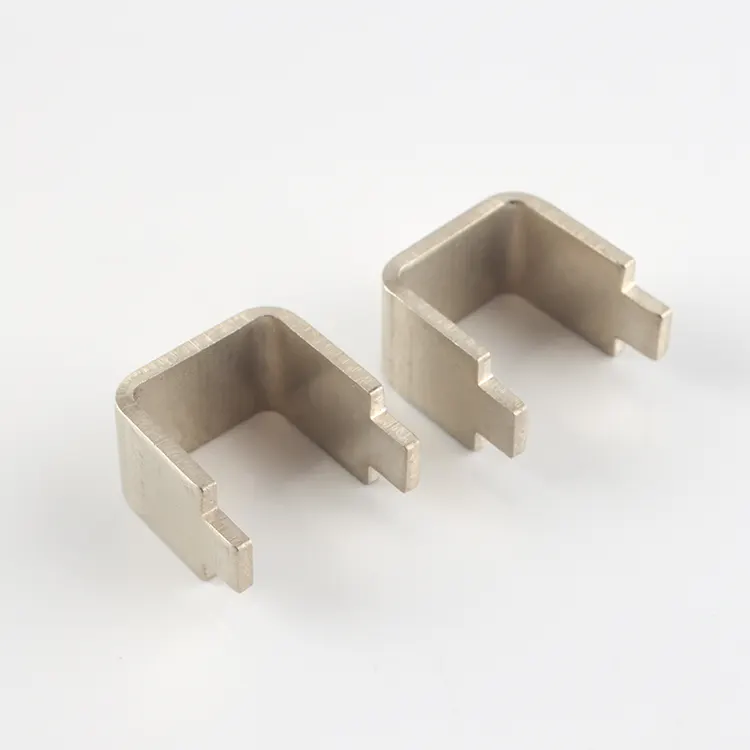

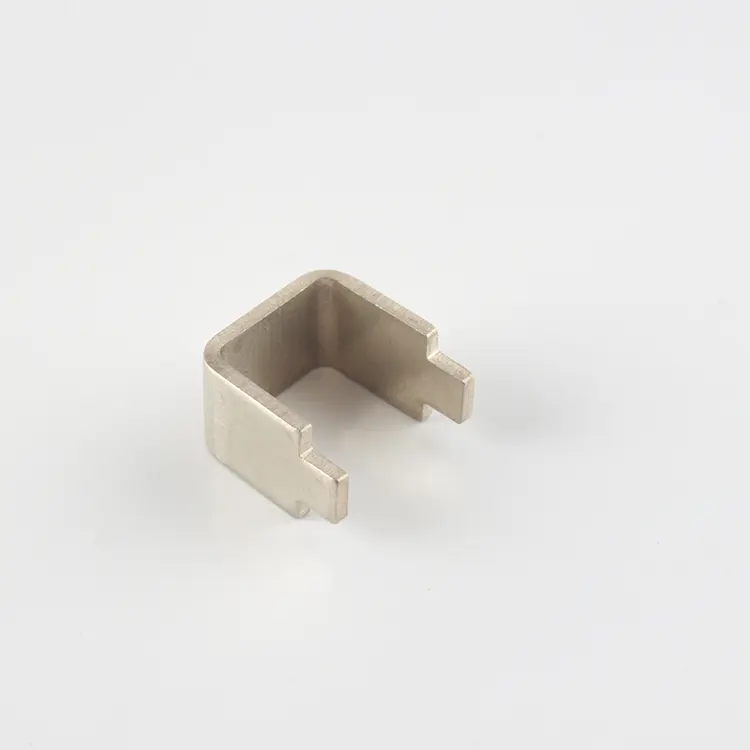

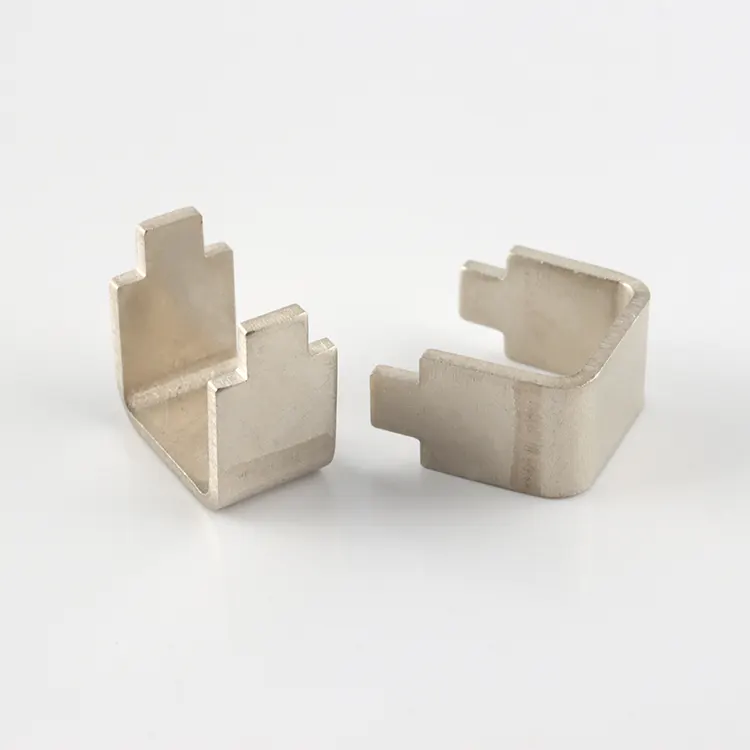

Chúng tôi luôn tập trung vào nhu cầu cốt lõi của người mua. Shunt điện trở thấp sử dụng cấu trúc hoàn toàn bằng kim loại và công nghệ hàn chùm tia điện tử chân không tiên tiến, cho phép phát hiện chính xác dòng điện cao dưới điện trở cực thấp. Nó còn có đặc tính chống ăn mòn và chống rung tuyệt vời, hoàn toàn phù hợp với môi trường làm việc khắc nghiệt như khoang động cơ ô tô và các thiết bị công nghiệp ngoài trời. Nó hoàn toàn tuân thủ các tiêu chuẩn môi trường RoHS và REACH và không cần phải lo lắng về rủi ro tuân thủ.

Quy trình cốt lõi

Chúng tôi sử dụng công nghệ hàn chùm tia điện tử chân không, đây là một trong những lợi thế cốt lõi giúp chúng tôi khác biệt với các nhà sản xuất thông thường. Không giống như các quy trình hàn đồng truyền thống, thông qua hàn chùm tia điện tử chân không, chúng tôi kết hợp liền mạch các thành phần điện trở hợp kim có độ chính xác cao với các điện cực đồng nguyên chất thành một cấu trúc tích hợp duy nhất. Điều này giúp loại bỏ ảnh hưởng của điện trở tiếp xúc tại nguồn, đảm bảo độ ổn định và tính toàn vẹn cơ học của sản phẩm trong quá trình hoạt động lâu dài.

Toàn bộ quá trình hàn được hoàn thành trong môi trường chân không, tránh hiệu quả các vấn đề như oxy hóa và nhiễm tạp chất trong quá trình hàn. Các mối hàn có độ bền cao và độ dẫn điện tốt, có thể chịu được các rung động và chu kỳ nhiệt độ mạnh. Chúng hoàn toàn tương thích với các điều kiện làm việc phức tạp như lái xe và vận hành thiết bị công nghiệp.

Chúng tôi có một hệ thống sản xuất độc lập hoàn chỉnh, từ lựa chọn hợp kim, hàn chùm tia điện tử chân không, đến xử lý thụ động bề mặt và kiểm tra thành phẩm. Chúng tôi kiểm soát toàn bộ quy trình một cách độc lập và mỗi bước đều được kiểm soát chặt chẽ để đảm bảo rằng chất lượng hàn của mỗi Shunt điện trở thấp là nhất quán và loại bỏ sai lệch phát hiện do lỗi quy trình gây ra.

Thông số kỹ thuật

Hiệu suất điện và độ tin cậy

Lợi thế hiệu suất cốt lõi

(1) Điện trở cực thấp và độ chính xác cao

Shunt điện trở thấp của chúng tôi có phạm vi điện trở từ 0,1mΩ đến 0,667mΩ, có khả năng phát hiện chính xác dòng điện cao từ 75A đến 300A. Mức giảm điện áp toàn thang tương ứng là 30mV đến 75mV. Nó có thể giao tiếp trực tiếp với các bộ chuyển đổi tương tự sang số và bộ khuếch đại hoạt động mà không cần thêm các thành phần bộ điều hợp. Điều này làm giảm đáng kể chi phí tích hợp thiết bị cho người mua. Ngoài ra, chúng tôi cung cấp ba dung sai tiêu chuẩn: ±0,5%, ±1% và ±5%. Phiên bản có độ chính xác cao ±0,5% có thể đáp ứng các tình huống có yêu cầu độ chính xác phát hiện cực cao, chẳng hạn như ước tính trạng thái pin (SoC), với dung sai tùy chỉnh tối thiểu đạt tới mức thấp tới ±0,25%. Nó hoàn toàn thích ứng với các nhu cầu mua hàng khác nhau.

(2) Hệ số nhiệt độ thấp và khả năng thích ứng nhiệt độ rộng

Thành phần cốt lõi của thiết bị shunt được làm bằng vật liệu hợp kim có độ chính xác cao, hệ số nhiệt độ thấp tới 25ppm/°C. Điều này đảm bảo rằng trong phạm vi nhiệt độ làm việc rộng từ -55°C đến +170°C, độ lệch điện trở cực kỳ nhỏ và độ chính xác phát hiện luôn ổn định. Trong quá trình thử nghiệm sản xuất thực tế, chúng tôi nhận thấy ngay cả trong những môi trường khắc nghiệt như nhiệt độ cao trong khoang động cơ ô tô và nhiệt độ thấp ngoài trời, thiết bị shunt này vẫn có thể duy trì hiệu suất phát hiện xuất sắc, không bị sai lệch dữ liệu do thay đổi nhiệt độ. Nó hoàn toàn giải quyết được điểm yếu của ngành về sự chênh lệch nhiệt độ quá mức của các shunt truyền thống và phù hợp với nhiều tình huống biến đổi nhiệt độ phức tạp khác nhau.

(3) Xử lý thụ động toàn kim loại

Chúng tôi đã thiết kế thiết bị shunt có cấu trúc hoàn toàn bằng kim loại và áp dụng quy trình xử lý bề mặt thụ động và rửa bằng axit. Sau quá trình xử lý này, thiết bị shunt có khả năng chống sunfua hóa, ăn mòn và lão hóa cực kỳ mạnh mẽ, đồng thời có thể chịu được các ảnh hưởng của môi trường như độ ẩm ngoài trời, khí ăn mòn công nghiệp và khí thải xe cộ một cách hiệu quả. Điều này kéo dài đáng kể tuổi thọ của sản phẩm. Cho dù đó là thiết bị năng lượng tái tạo ngoài trời hay môi trường khắc nghiệt bên trong khoang động cơ ô tô, thiết bị shunt này có thể hoạt động ổn định, giảm chi phí thay thế và bảo trì sau này, đồng thời giúp người mua giảm chi phí sử dụng tổng thể.

(4) Độ tự cảm cực thấp và suất điện động nhiệt thấp

Đối với các tình huống như chuyển đổi nguồn tần số cao và phát hiện tức thời nhanh chóng, chúng tôi đã tối ưu hóa cấu trúc của điện trở shunt để đảm bảo độ tự cảm ký sinh của nó dưới 5nH, gần như bằng 0. Thiết kế này duy trì hiệu quả tính toàn vẹn tín hiệu trong các mạch tần số cao và tránh các lỗi đo do độ tự cảm quá cao trong các shunt truyền thống. Ngoài ra, sự kết hợp giữa các điện cực đồng nguyên chất và cấu trúc vật liệu đồng nhất giúp giảm thiểu tiềm năng nhiệt điện, nâng cao hơn nữa độ chính xác của việc phát hiện. Thiết kế này đặc biệt phù hợp cho các ứng dụng có yêu cầu cực kỳ cao về tính toàn vẹn tín hiệu, chẳng hạn như mạch chuyển mạch tần số cao và bộ truyền động động cơ.

(5) Kết nối Kelvin bốn dây

Chúng tôi đã tích hợp các đầu cuối kết nối Kelvin bốn dây trên shunt và thông qua các đầu cuối phát hiện điện áp độc lập, chúng tôi loại bỏ một cách hiệu quả các lỗi phát hiện do điện trở dây dẫn gây ra, đạt được khả năng phát hiện dòng điện có độ chính xác cao thực sự. Thiết kế này không yêu cầu thêm các thành phần bù lỗi từ khách hàng, đơn giản hóa quá trình tích hợp thiết bị, đồng thời đảm bảo tính ổn định của độ chính xác phát hiện của shunt trong quá trình vận hành lâu dài. Nó đặc biệt phù hợp với các tình huống như điều khiển công nghiệp và quản lý pin có yêu cầu nghiêm ngặt về phát hiện lỗi.

(6) Chứng nhận độ tin cậy AEC-Q200

Mỗi Shunt điện trở thấp đều đã trải qua các bài kiểm tra độ tin cậy AEC-Q200 nghiêm ngặt, bao gồm nhiều cuộc kiểm tra nghiêm ngặt như chu kỳ nhiệt độ, bảo quản ở nhiệt độ cao, tuổi thọ tải cũng như kiểm tra độ ẩm và nhiệt để đảm bảo rằng các sản phẩm đáp ứng các tiêu chuẩn hiệu suất cấp ô tô và có thể được áp dụng trực tiếp cho các thiết bị liên quan đến điện tử ô tô. Chúng tôi nhấn mạnh vào việc tiến hành thử nghiệm điện 100% cho từng sản phẩm, tập trung vào việc xác minh các thông số cốt lõi như điện trở và dung sai, đồng thời tiến hành kiểm tra độ tin cậy lấy mẫu trên các sản phẩm theo lô để ngăn chặn việc tung ra các sản phẩm không đủ tiêu chuẩn, mang lại sự đảm bảo sản phẩm ổn định và đáng tin cậy cho người mua.

Ứng dụng sản phẩm

Đóng gói và giao hàng

Chúng tôi rất coi trọng sự an toàn khi vận chuyển của từng Shunt điện trở thấp. Chúng tôi đã lập kế hoạch đóng gói và giao hàng chi tiết để đảm bảo rằng sản phẩm đến tay người mua còn nguyên vẹn từ nhà máy. Trong quá trình đóng gói theo lô, chúng tôi sẽ đặt từng shunt vào túi chống tĩnh điện có đệm xốp, sau đó xếp đều vào hộp các tông sóng. Điều này giúp ngăn ngừa hiệu quả các thiết bị đầu cuối bị hư hỏng và các bộ phận không bị biến dạng trong quá trình vận chuyển.

Đối với các đầu nối hiện tại và đầu nối phát hiện của shunt, chúng tôi sử dụng vỏ xốp hoặc băng dính để cố định nhằm đảm bảo rằng các đầu nối vẫn thẳng và không ảnh hưởng đến việc lắp đặt và sử dụng tiếp theo của người mua. Khi mỗi lô hàng được gửi đi, chúng tôi sẽ đính kèm danh sách đóng gói và giấy chứng nhận kiểm tra hàng hóa để tạo điều kiện cho người mua chấp nhận và xác minh. Đồng thời, chúng tôi cung cấp đầy đủ các tài liệu kỹ thuật đáp ứng yêu cầu rà soát tuân thủ.

Về phương thức vận chuyển, chúng tôi cung cấp các lựa chọn linh hoạt: các đơn hàng lô nhỏ được vận chuyển bằng các dịch vụ chuyển phát nhanh quốc tế như DHL, FedEx, UPS nhanh chóng và đảm bảo người mua nhận được hàng mẫu hoặc lô hàng nhỏ một cách nhanh chóng; các đơn hàng trung bình được vận chuyển bằng đường hàng không, đảm bảo tính kịp thời và chi phí; Các đơn hàng lớn được vận chuyển bằng đường biển, giảm đáng kể chi phí vận chuyển và thích ứng hoàn toàn với số lượng mua hàng khác nhau. Ngoài ra, chúng tôi còn đưa ra những gợi ý lưu trữ rõ ràng. Chúng tôi khuyên bạn nên bảo quản shunt ở môi trường trong nhà có nhiệt độ 25°C ± 5°C, độ ẩm tương đối dưới 70%, thông gió tốt và không có khí ăn mòn để kéo dài tuổi thọ của sản phẩm khi không hoạt động.

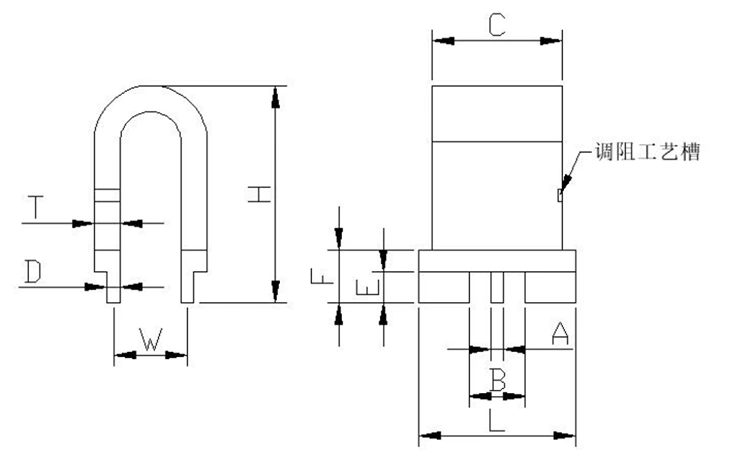

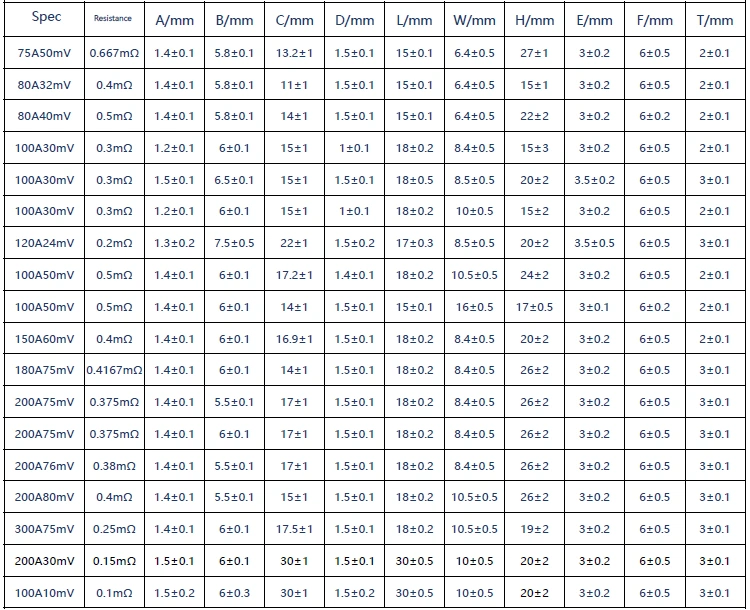

Bản vẽ và kích thước

Lý do chọn RST Electric

(1) Cung cấp trực tiếp từ nhà máy nguồn

Chúng tôi là nhà sản xuất Shunt điện trở thấp được chứng nhận hợp pháp tại Trung Quốc, đã cống hiến cho lĩnh vực này trong hơn 10 năm. Chúng tôi có cơ sở sản xuất được chứng nhận ISO 9001 và dây chuyền sản xuất shunt dòng điện cao độc quyền. Chúng tôi kiểm soát chặt chẽ tất cả các quy trình sản xuất một cách độc lập, không tăng giá ở bất kỳ giai đoạn trung gian nào. Mô hình cung cấp trực tiếp tại nhà máy của chúng tôi cho phép người mua mua dòng shunt dòng FLU chất lượng cao với chi phí hợp lý hơn, nâng cao đáng kể giá trị mua so với chi phí.

(2) Hỗ trợ đội ngũ chuyên nghiệp

Chúng tôi có một đội ngũ kỹ thuật giàu kinh nghiệm chuyên nghiên cứu và phát triển các giải pháp phát hiện hiện tại cho lĩnh vực ô tô và công nghiệp. Chúng tôi có thể cung cấp thiết kế sản phẩm tùy chỉnh và hỗ trợ kỹ thuật dựa trên các tình huống ứng dụng cụ thể của người mua. Đồng thời, chúng tôi tuân thủ nghiêm ngặt việc kiểm tra điện 100% (điện trở, dung sai, xác minh lấy mẫu TCR) và mỗi sản phẩm đều trải qua kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất ổn định và nhất quán, đáp ứng yêu cầu sản xuất hàng loạt của người mua.

(3) Bố cục chung

Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 40 quốc gia bao gồm Đức, Hoa Kỳ, Nhật Bản, Hàn Quốc và Brazil. Chúng tôi là đối tác đáng tin cậy của các nhà cung cấp ô tô cấp một toàn cầu, nhà sản xuất hệ thống quản lý pin và các doanh nghiệp điện công nghiệp. Chúng tôi đã tích lũy kinh nghiệm phong phú trong ngành trong lĩnh vực điện trở cực thấp và phát hiện dòng điện cao có độ chính xác cao. Chúng tôi quen thuộc với các tiêu chuẩn ngành và yêu cầu tuân thủ của các quốc gia khác nhau và có thể cung cấp các sản phẩm và dịch vụ đáp ứng các tiêu chuẩn địa phương cho khách hàng của mình.

(4) Cải thiện dịch vụ giao hàng và hậu mãi

Chúng tôi cung cấp thời gian giao hàng linh hoạt. Đối với thông số kỹ thuật tiêu chuẩn, thời gian giao hàng là 10-15 ngày làm việc. Đối với các sản phẩm tùy chỉnh, thời gian giao hàng là 15-25 ngày làm việc. Các khoảng thời gian này có thể được điều chỉnh linh hoạt theo tiến độ sản xuất của bên mua để đảm bảo không ảnh hưởng đến kế hoạch sản xuất của bên mua. Đồng thời, chúng tôi cung cấp dịch vụ bảo hành 12 tháng. Trong thời gian bảo hành, dịch vụ chẩn đoán lỗi từ xa, dịch vụ giao phụ tùng thay thế có thể được cung cấp. Đội ngũ kỹ thuật chuyên nghiệp có thể hỗ trợ người mua hoàn tất quá trình tích hợp và gỡ lỗi sản phẩm, đồng thời cung cấp sự bảo vệ đầy đủ cho việc mua sắm và sử dụng của người mua trong suốt quá trình.
