Điện trở cảm biến dòng điện ngoài trời

Thiết kế ngoài trời & Lợi thế về nhiệt

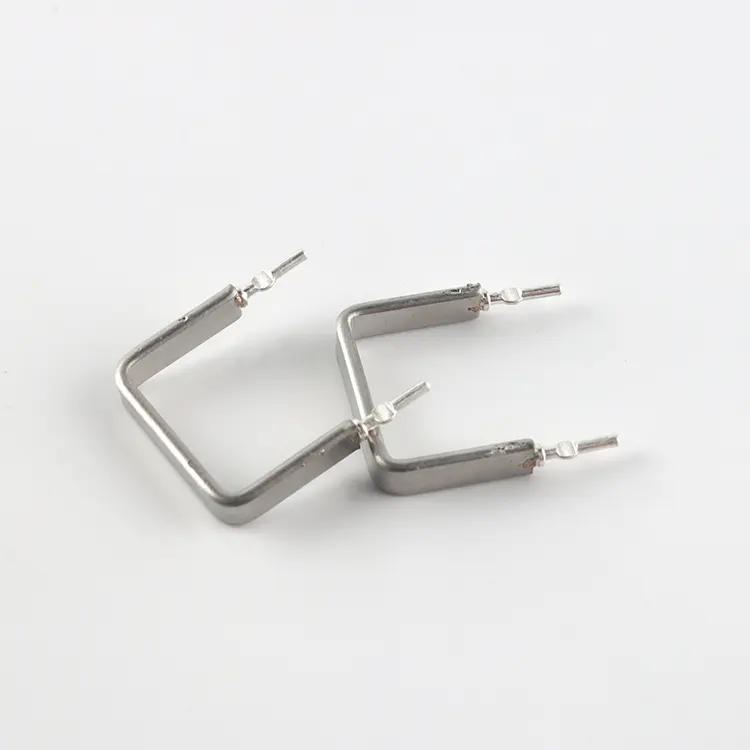

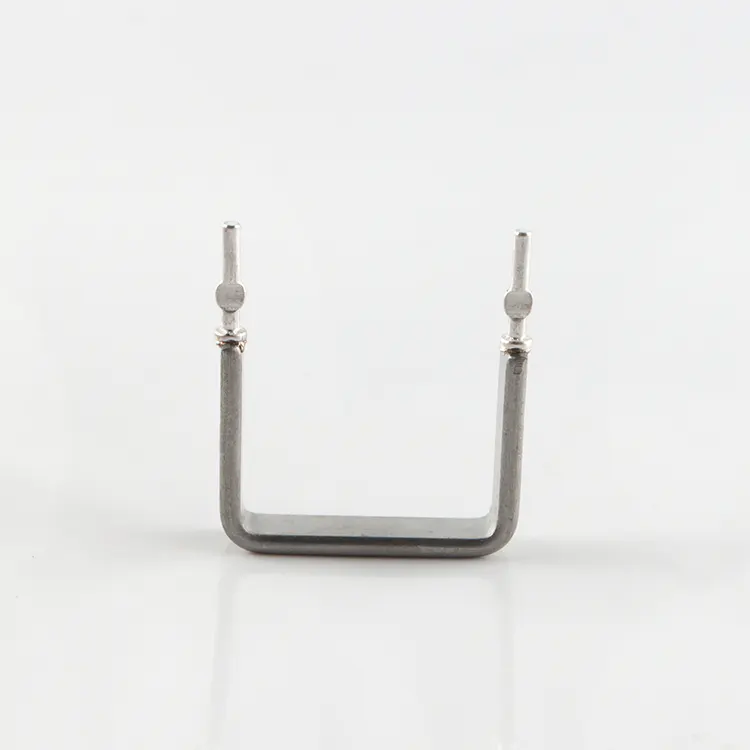

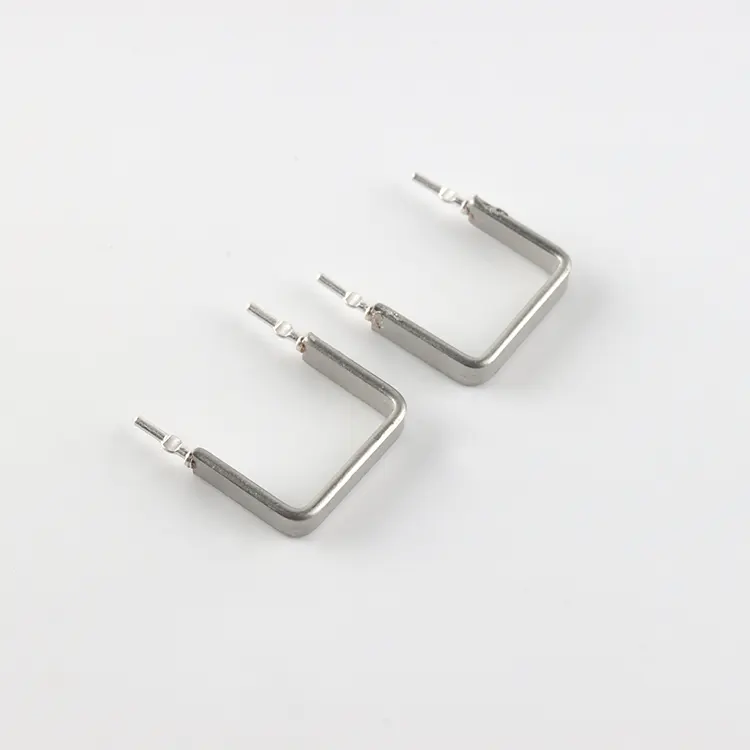

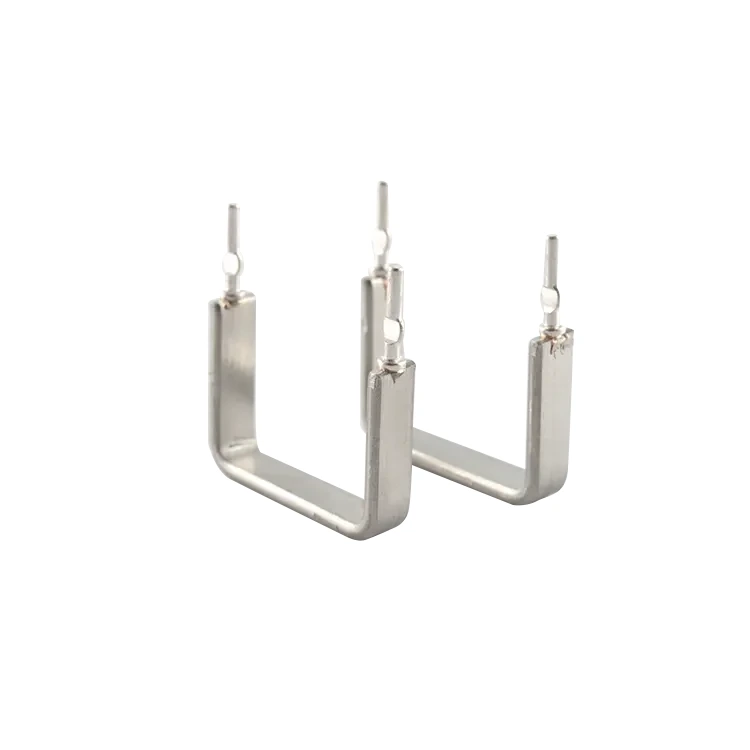

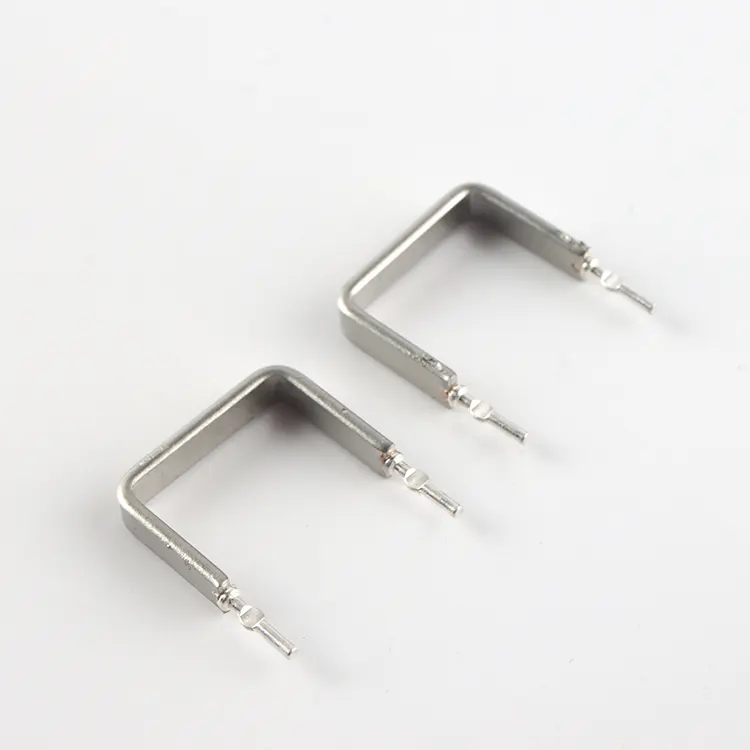

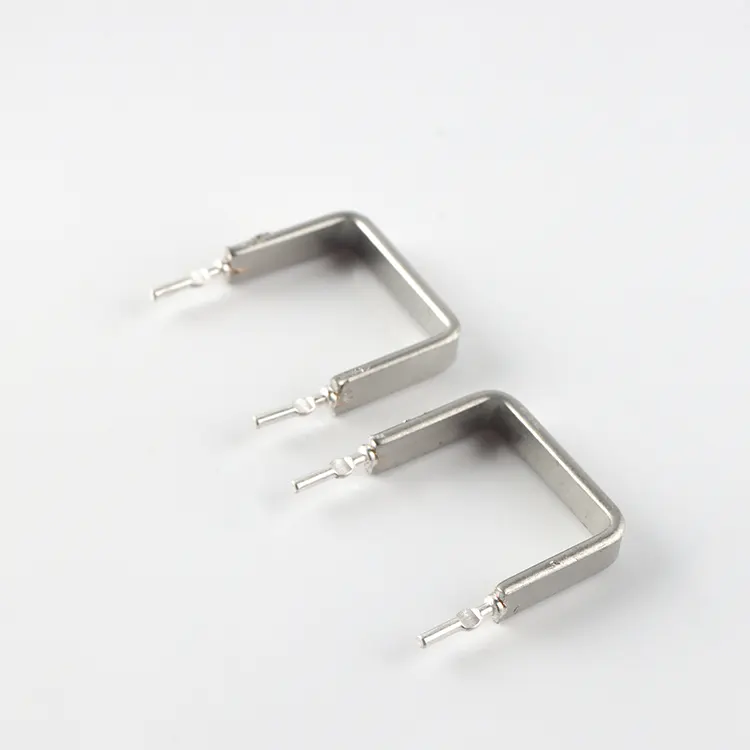

Điện trở cảm biến dòng điện ngoài trời của RST Electric cung cấp giải pháp chuyên dụng cho các kỹ sư cần đo chính xác dòng điện cao trong các cụm điện tử nhỏ gọn. Không giống như các shunt gắn trên bề mặt truyền thống có khả năng tản nhiệt trực tiếp vào PCB, Điện trở không khí mở này sử dụng cấu hình hướng tâm, thẳng đứng để định vị bộ phận cảm biến bằng hợp kim kim loại phía trên bảng mạch. Cấu trúc độc đáo này tạo ra một khe hở không khí bên dưới bộ phận, cho phép sự đối lưu tự nhiên mang nhiệt đi và giảm đáng kể ứng suất nhiệt lên các dấu vết và bộ phận gần đó—một lợi thế quan trọng trong các giai đoạn điện có mật độ dày đặc.

Cấu trúc & Hiệu suất cốt lõi

Cốt lõi của Điện trở Ohmic thấp này là một phần tử hợp kim kim loại chính xác (không đổi hoặc nichrome), được chọn nhờ hệ số nhiệt độ ổn định (40 ppm/°C) và khả năng duy trì độ chính xác khi nhiệt độ thay đổi. Phần tử này được tạo thành một vòng ngoài trời và được hỗ trợ bởi các dây dẫn bằng đồng đóng hộp chắc chắn, đồng thời đóng vai trò là kết nối điện. Thiết kế này giảm thiểu độ tự cảm ký sinh, làm cho dòng OAR đặc biệt phù hợp với các mạch chuyển mạch tần số cao, nơi các điện trở quấn dây thông thường sẽ tạo ra sự lệch pha không thể chấp nhận được. Toàn bộ tổ hợp không chứa Pb và tuân thủ RoHS, với cấu trúc chống cháy đáp ứng các yêu cầu an toàn nghiêm ngặt.

Thông số kỹ thuật và chuyên môn sản xuất dòng OAR

Dòng OAR có phạm vi điện trở từ 5mΩ đến 100mΩ—lý tưởng để tạo ra mức điện áp giảm ở mức thấp tỷ lệ thuận với dòng điện từ vài ampe đến hàng chục ampe. Dung sai tiêu chuẩn ±1%, ±2% và ±5% phù hợp với cả thiết bị đo chính xác và các ứng dụng có mục đích chung. Định mức công suất 1W, 3W và 5W bao gồm nhiều mục đích sử dụng khác nhau, từ giám sát năng lượng lõi CPU đến phát hiện xả pin. Là nhà sản xuất Điện trở cảm biến dòng điện ngoài trời đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kỹ thuật điện trở chính xác với kiểm soát chất lượng nghiêm ngặt để cung cấp các bộ phận cung cấp phản hồi dòng điện chính xác, đáng tin cậy trong các thiết bị điện tử công suất đòi hỏi khắt khe.

Thông số kỹ thuật

Tính năng sản phẩm

Điện trở cảm biến dòng điện ngoài trời của chúng tôi được thiết kế đặc biệt cho các tình huống phát hiện dòng điện chính xác, đáp ứng đầy đủ các yêu cầu nghiêm ngặt của lĩnh vực điện tử công suất.

Chúng tôi áp dụng thiết kế cấu trúc mở thẳng đứng, nâng phần tử điện trở lên trên bảng mạch PCB để tạo thành khe hở không khí phía dưới. Điều này cho phép tản nhiệt nhanh chóng thông qua đối lưu tự nhiên, giảm ứng suất nhiệt một cách hiệu quả lên các mạch lân cận và các bộ phận nhạy cảm. Thiết kế này đặc biệt thuận lợi trong các mô-đun nguồn có mật độ dày đặc, tăng cường đáng kể độ ổn định tổng thể.

Giá trị điện trở của sản phẩm nằm trong phạm vi cực thấp từ 5mΩ đến 100mΩ, cho phép đo dòng điện lớn đồng thời giảm tổn thất điện năng và sụt áp. Nó được trang bị hệ số nhiệt độ thấp 40ppm/°C, duy trì độ ổn định điện trở trong môi trường thay đổi nhiệt độ và đảm bảo độ chính xác của việc phát hiện dòng điện, phù hợp với các tình huống làm việc năng động.

Sản phẩm có cấu trúc không quấn vòng hở, giảm thiểu hiện tượng tự cảm ký sinh và thích ứng với các mạch chuyển mạch tần số cao, tránh dịch pha. Các thành phần cốt lõi được làm bằng hợp kim chính xác như đồng-niken (CuNi) và niken-crom (NiCr), kết hợp với cấu trúc được hàn hoàn toàn, đảm bảo các kết nối cơ và điện chắc chắn, có thể chịu được rung động và ứng suất nhiệt, có tuổi thọ sử dụng lâu dài.

Ngoài ra, sản phẩm có kích thước nhỏ gọn, bố trí theo chiều dọc giúp tiết kiệm đáng kể không gian bo mạch PCB so với các điện trở shunt SMD hướng trục ngang hoặc cỡ lớn, đáp ứng yêu cầu bố trí dày đặc. Dây dẫn xuyên tâm có thể thích ứng với đường kính lỗ PCB tiêu chuẩn, tương thích với hàn sóng và lắp ráp thủ công, cân bằng nhu cầu sản xuất tự động hóa và vận hành thủ công, đồng thời tuân thủ các tiêu chuẩn RoHS, có cấu trúc chống cháy, đáp ứng các yêu cầu về an toàn và bảo vệ môi trường của thiết bị điện tử công nghiệp và tiêu dùng, với dung sai thấp tới ± 0,5%, phù hợp với các tình huống phát hiện có độ chính xác cao.

Ứng dụng sản phẩm

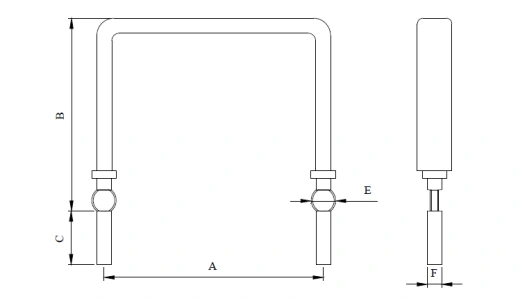

Bản vẽ và kích thước

Đóng gói và vận chuyển

RST Electric rất coi trọng sự an toàn khi vận chuyển của từng Điện trở cảm biến dòng điện ngoài trời. Nó đã xây dựng một kế hoạch đóng gói và giao hàng toàn diện để đảm bảo rằng các sản phẩm được giao nguyên vẹn cho khách hàng và đảm bảo trải nghiệm mua hàng.

Về đóng gói theo lô, mỗi điện trở được đặt trong túi chống sốc có đệm xốp, sau đó đặt trong hộp các tông sóng. Điều này giúp ngăn ngừa hiệu quả các dây dẫn bị uốn cong và các bộ phận không bị biến dạng, tránh hư hỏng do va chạm trong quá trình vận chuyển. Đối với các bộ phận dây dẫn, chúng tôi sử dụng các nắp xốp hoặc miếng định vị dây dẫn bằng nhựa để cố định, đảm bảo dây dẫn luôn thẳng và không ảnh hưởng đến việc lắp đặt và sử dụng sau này.

Đối với mỗi lô hàng, chúng tôi sẽ đính kèm danh sách đóng gói và chứng nhận kiểm tra kèm theo hàng hóa, tạo điều kiện thuận lợi cho khách hàng chấp nhận và xác minh, đồng thời đáp ứng các yêu cầu đánh giá tuân thủ. Phương thức vận chuyển được điều chỉnh linh hoạt phù hợp với số lượng mua hàng khác nhau: các đơn hàng số lượng nhỏ được gửi bằng các dịch vụ chuyển phát nhanh quốc tế như DHL, FedEx, UPS với thời gian giao hàng nhanh chóng; các đơn hàng lô trung bình được lựa chọn vận chuyển bằng đường hàng không, cân đối giữa thời gian và chi phí giao hàng; Những đơn hàng số lượng lớn được gửi bằng vận tải biển, giảm chi phí vận chuyển, đáp ứng đầy đủ yêu cầu về thời gian giao hàng của khách hàng.

Trước khi đóng gói tất cả các sản phẩm, 100% thử nghiệm điện sẽ được tiến hành, tập trung vào việc phát hiện giá trị điện trở và dung sai, đồng thời tiến hành kiểm tra trực quan về hình thức bên ngoài để đảm bảo rằng mỗi sản phẩm đều đáp ứng các tiêu chuẩn hiệu suất đã thiết lập và không có sản phẩm kém chất lượng nào được sản xuất.

Sức mạnh cốt lõi của công ty chúng tôi

Là nhà sản xuất được chứng nhận hợp pháp tại Trung Quốc, RST Electric đã chuyên tâm sản xuất Điện trở cảm biến dòng điện ngoài trời trong hơn 10 năm. Bằng việc tập trung vào lĩnh vực chuyên môn, nó đã thể hiện được năng lực chuyên môn của mình và trở thành sự lựa chọn đáng tin cậy của khách hàng toàn cầu.

RST Electric đạt được khả năng kiểm soát tự động toàn quy trình. Từ việc lựa chọn vật liệu hợp kim kim loại, tạo hình linh kiện, hàn cho đến kiểm tra sản phẩm cuối cùng, tất cả các nhiệm vụ đều được nhóm nội bộ hoàn thành một cách độc lập. Mỗi bước đều được kiểm soát chặt chẽ để đảm bảo chất lượng sản phẩm ổn định và đồng đều. Chúng tôi tuân thủ mô hình cung cấp trực tiếp tại nhà máy, với cơ cấu chi phí minh bạch và không tăng giá bổ sung tại bất kỳ liên kết trung gian nào. Điều này cho phép khách hàng mua điện trở dòng OAR chất lượng cao với chi phí hợp lý hơn.

RST Electric có cơ sở sản xuất được chứng nhận ISO 9001, được trang bị dây chuyền sản xuất chuyên dụng cho điện trở có độ chính xác ohm thấp. Mỗi sản phẩm đều trải qua quá trình kiểm tra điện 100%, đồng thời tiến hành kiểm tra độ tin cậy và hiệu suất nhiệt bên trong để xác minh tính hiệu quả của hệ thống làm mát mở. Đội ngũ kỹ thuật giàu kinh nghiệm tập trung vào các giải pháp phát hiện hiện tại trong lĩnh vực điện tử công suất và có thể đáp ứng chính xác nhu cầu của khách hàng.

Các sản phẩm của RST Electric được xuất khẩu sang hơn 40 quốc gia bao gồm Đức, Hoa Kỳ, Nhật Bản, Hàn Quốc và Brazil. Đây là nhà cung cấp đáng tin cậy cho các nhà sản xuất điện, doanh nghiệp điện tử ô tô và nhà sản xuất truyền động công nghiệp toàn cầu. Nó đã tích lũy kinh nghiệm phong phú trong các ứng dụng phát hiện dòng điện có điện trở cực thấp và độ chính xác cao.

RST Electric cung cấp khả năng tùy chỉnh đầy đủ. Công suất, giá trị điện trở, dung sai, vật liệu, hình thành dây và lớp phủ dây đều có thể được tùy chỉnh theo yêu cầu của khách hàng. Đồng thời, nó cung cấp thời gian giao hàng linh hoạt từ 10 đến 25 ngày làm việc, tài liệu kỹ thuật đầy đủ, bảo hành 12 tháng cũng như chẩn đoán lỗi và hỗ trợ kỹ thuật từ xa. Nó đảm bảo toàn bộ quá trình mua sắm của khách hàng và tích hợp sản phẩm.
