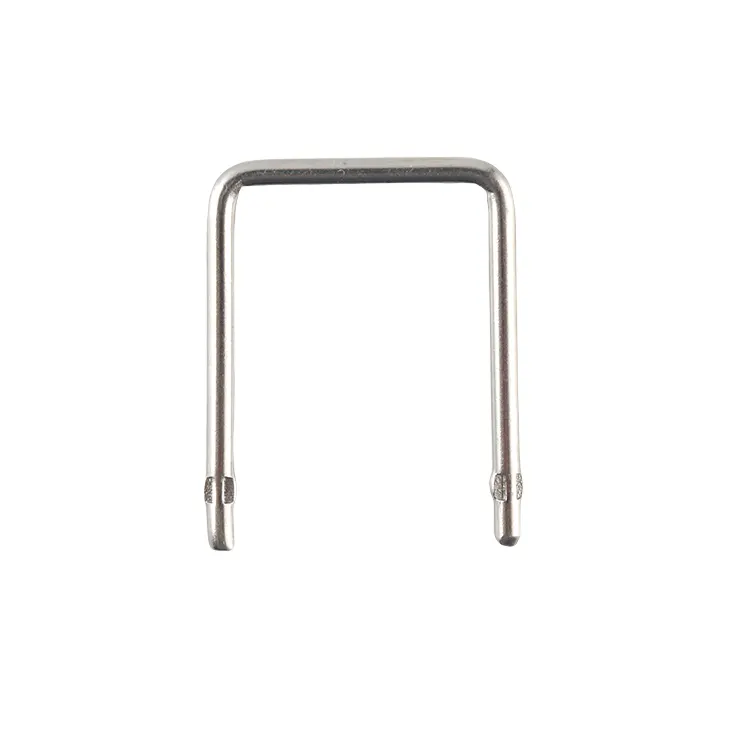

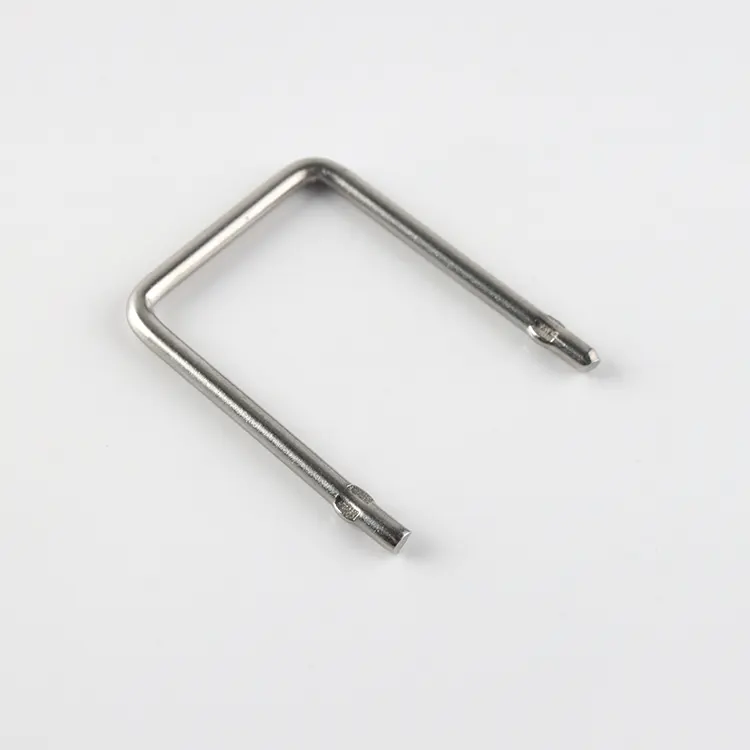

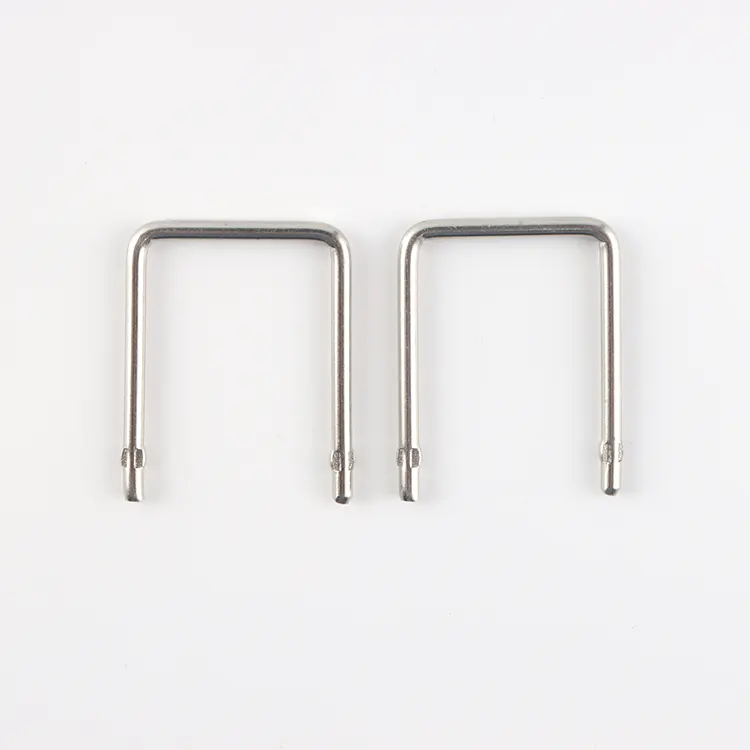

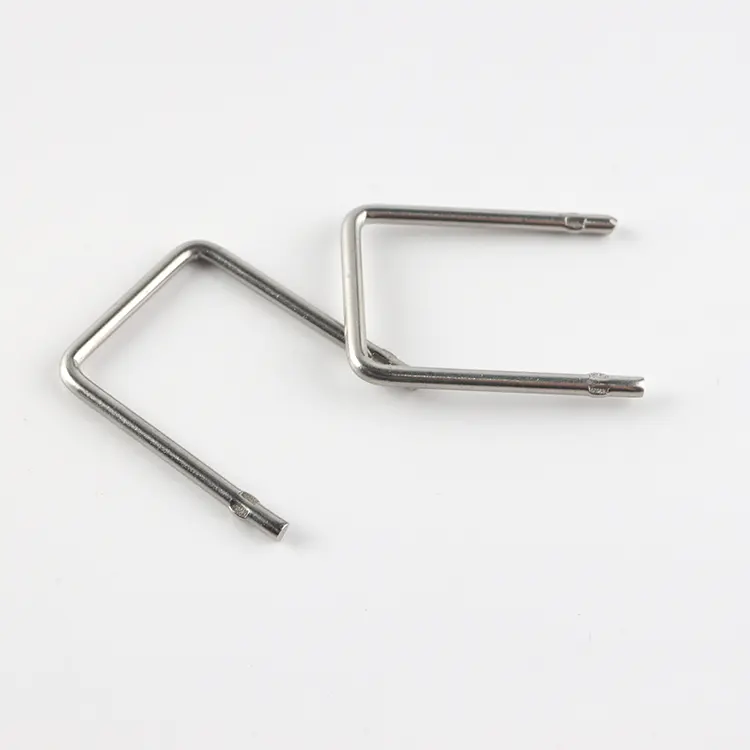

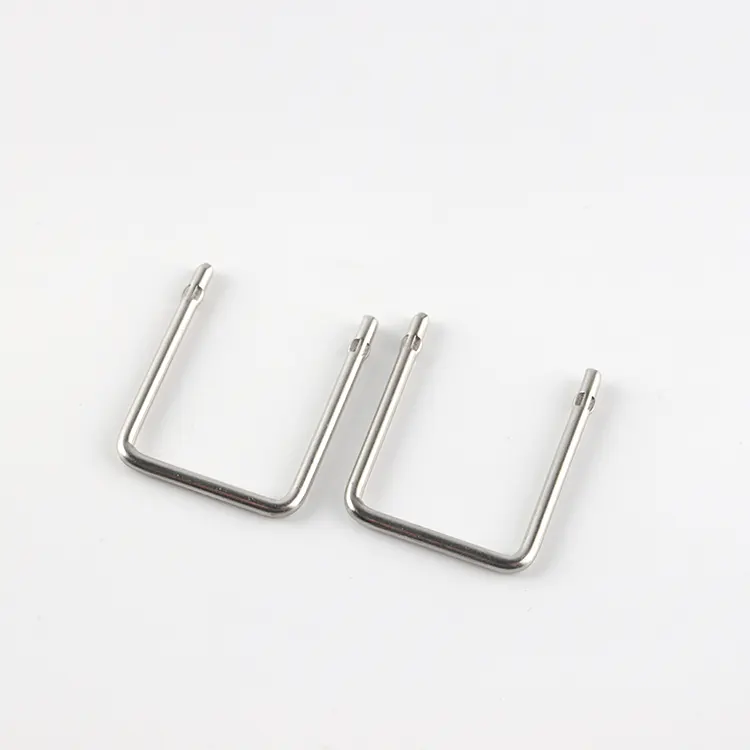

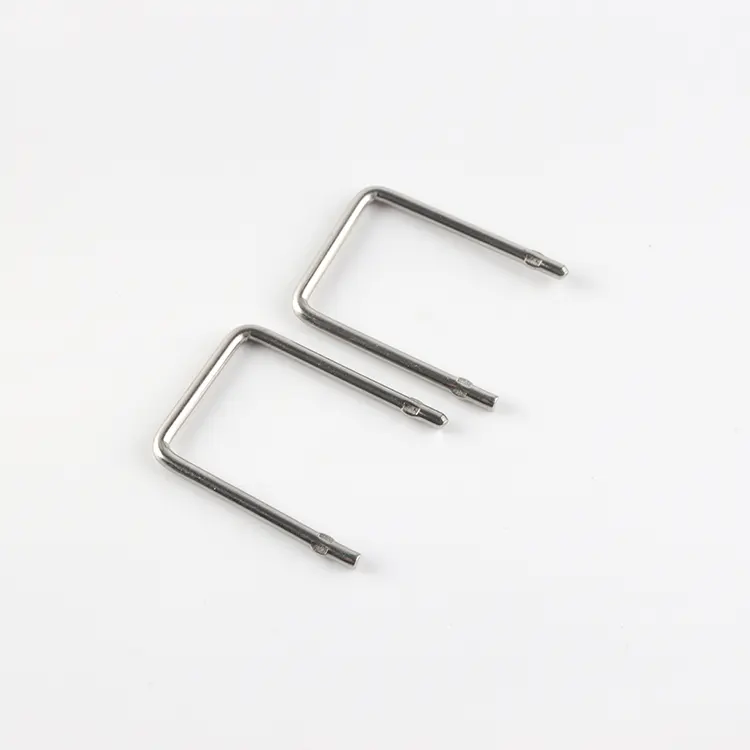

Hợp kim kim loại Điện trở cảm nhận dòng điện

Ưu điểm thiết kế

Điện trở cảm biến dòng điện bằng hợp kim kim loại của RST Electric cung cấp giải pháp có độ tự cảm thấp, ổn định cao để đo dòng điện một chiều và xoay chiều trong các thiết bị điện tử công suất hiện đại. Được thiết kế đặc biệt cho các ứng dụng mà không gian bo mạch bị giới hạn và độ chính xác là tối quan trọng, Điện trở Ohm thấp này sử dụng thành phần hợp kim kim loại chính xác (manganin hoặc tương tự) mang đến sự kết hợp tuyệt vời giữa hệ số nhiệt độ thấp, khả năng tăng vọt cao và độ ổn định lâu dài. Gói chì xuyên tâm thẳng đứng cho phép điện trở đứng thẳng, giảm thiểu dấu chân của nó đồng thời thúc đẩy sự lưu thông không khí tự nhiên xung quanh phần tử—một lợi thế quan trọng trong các bố cục dày đặc, nơi cần quan tâm đến khả năng tản nhiệt.

Tối ưu hóa cấu trúc

Cấu trúc của Điện trở phần tử kim loại này được tối ưu hóa cho cả hiệu suất điện và độ tin cậy cơ học. Phần tử điện trở được sản xuất từ ​​hợp kim có độ ổn định cao với hệ số nhiệt độ thấp tới ±50 ppm/°C, đảm bảo rằng giá trị điện trở gần như không đổi trong phạm vi nhiệt độ hoạt động. Sau đó, phần tử này được hàn vào các dây dẫn bằng đồng đóng hộp và được bọc trong vỏ chống cháy nhằm cung cấp khả năng bảo vệ cơ học đồng thời cho phép thiết kế ngoài trời tối đa hóa khả năng làm mát. Thành phần thu được có độ tự cảm cực thấp, khiến nó phù hợp với các mạch chuyển mạch tần số cao, nơi các điện trở quấn dây thông thường sẽ gây ra hiện tượng dịch pha hoặc tăng đột biến điện áp không mong muốn.

Thông số kỹ thuật về mức kháng cự và dòng điện

Dòng FLQ53 trải rộng trong phạm vi điện trở từ 2mΩ đến 50mΩ, với định mức dòng điện từ 2,5A đến 21A, tương ứng với mức giảm điện áp thông thường từ 50mV đến 100mV ở quy mô đầy đủ—lý tưởng cho giao diện trực tiếp với bộ chuyển đổi tương tự sang số và bộ khuếch đại hoạt động. Dung sai tiêu chuẩn ±1%, ±2% và ±5% phù hợp với cả thiết bị đo chính xác và các ứng dụng có mục đích chung.

Là nhà sản xuất điện trở cảm biến dòng điện hợp kim kim loại đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kỹ thuật điện trở chính xác với kiểm soát chất lượng nghiêm ngặt để cung cấp các bộ phận cung cấp phản hồi dòng điện chính xác, không bị trôi trong những môi trường đòi hỏi khắt khe nhất.

Thông số kỹ thuật

Tính năng sản phẩm

1. Giá trị điện trở cực thấp - Từ 2mΩ đến 50mΩ, cho phép đo chính xác dòng điện từ vài ampe đến trên 20A với tổn thất điện năng tối thiểu và sụt áp thấp.

2. Hệ số nhiệt độ thấp (TCR) – ±50 ppm/°C đến ±100 ppm/°C đảm bảo giá trị điện trở ổn định trong các biến đổi nhiệt độ, rất quan trọng đối với cảm biến dòng điện chính xác.

3. Độ tự cảm cực thấp - Cấu trúc hợp kim kim loại hầu như loại bỏ điện cảm ký sinh, khiến nó trở nên lý tưởng cho các mạch chuyển mạch tần số cao và phản ứng nhất thời nhanh.

4. Phạm vi hiện tại rộng - Bao gồm 2,5A đến 21A trong một chuỗi duy nhất, mang lại sự linh hoạt trong thiết kế trên nhiều mức công suất.

5. Dấu chân dọc nhỏ gọn - Thiết kế thẳng đứng hướng tâm giúp giảm thiểu mức tiêu thụ diện tích PCB, cho phép bố trí các thành phần dày đặc.

6. Độ ổn định và độ tin cậy cao - Thành phần hợp kim kim loại chính xác mang lại độ ổn định lâu dài tuyệt vời và khả năng chống chu kỳ nhiệt.

7. Lớp phủ chống cháy - Được bọc trong vật liệu bền, chống cháy, đáp ứng các yêu cầu an toàn cho thiết bị điện tử công nghiệp và tiêu dùng.

8. Dung sai chính xác – Có sẵn ở các mức ±1%, ±2%, ±5% và ±10% để phù hợp với cả thiết kế có độ chính xác cao và nhạy cảm với chi phí.

9. Thông số có thể tùy chỉnh - Các giá trị điện trở đặc biệt, hình thành dây dẫn và các cặp khớp có sẵn cho các yêu cầu dành riêng cho ứng dụng.

10. Tích hợp PCB dễ dàng - Khoảng cách chì hướng tâm tiêu chuẩn (5mm đến 50mm tùy theo định mức dòng điện) tương thích với thiết bị chèn tự động.

Ứng dụng sản phẩm

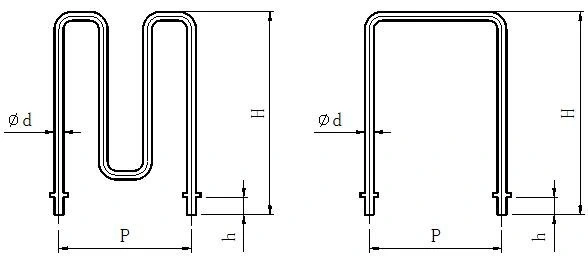

Bản vẽ và kích thước

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở cảm biến dòng điện bằng hợp kim kim loại:

● Đóng gói số lượng lớn: Điện trở được đóng gói trong túi chống tĩnh điện có đệm xốp, sau đó đặt trong thùng carton sóng để tránh chì bị uốn cong và biến dạng phần tử.

● Bảo vệ chì: Dây dẫn được giữ thẳng bằng nắp xốp ở đầu hoặc miếng đệm nhựa tạo chì.

● Chứng từ: Danh sách đóng gói và giấy chứng nhận kiểm tra kèm theo mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Câu hỏi thường gặp

Hỏi: Tại sao bạn chọn RST Electric?

Trả lời: Chúng tôi đã tham gia sâu vào lĩnh vực điện trở phát hiện dòng điện bằng hợp kim kim loại trong hơn 10 năm. Chúng tôi có cơ sở sản xuất được chứng nhận ISO 9001. Chúng tôi kiểm soát độc lập từng bước từ lựa chọn hợp kim, tạo hình đến phát hiện trong suốt quá trình mà không cần bất kỳ bước trung gian nào. Điều này đảm bảo hiệu quả chi phí cao hơn. Hơn nữa, Điện trở cảm biến dòng điện bằng hợp kim kim loại có độ chính xác cao và tản nhiệt tốt, phù hợp với nhiều tình huống điện tử công suất khác nhau.

Câu hỏi: Dịch vụ tùy chỉnh nào được hỗ trợ?

Trả lời: Hỗ trợ tùy chỉnh toàn chiều, bao gồm định mức dòng điện (2,5A - 21A), giá trị điện trở (2mΩ - 50mΩ), dung sai (thấp đến ± 0,5%), tạo hình chì (bao gồm chiều cao hỗ trợ tùy chỉnh), lớp phủ chì (thiếc-chì, thiếc nguyên chất, mạ vàng), cũng như các điều chỉnh cá nhân cho các thông số như hệ số nhiệt độ, TCR, v.v.

Hỏi: Đảm bảo chất lượng là gì?

Trả lời: Mỗi điện trở cảm nhận dòng điện bằng hợp kim kim loại đều trải qua 100% thử nghiệm điện (giá trị điện trở, dung sai, TCR) và các thử nghiệm độ tin cậy bên trong được tiến hành để xác minh độ ổn định trong chu kỳ nhiệt độ và chu kỳ dòng điện. Chúng tôi tuân thủ nghiêm ngặt tiêu chuẩn ISO 9001 để đảm bảo rằng mọi sản phẩm đều đáp ứng các yêu cầu chất lượng cấp công nghiệp.

Hỏi: Việc giao hàng và đảm bảo sau bán hàng là gì?

Trả lời: Đối với các sản phẩm có thông số kỹ thuật tiêu chuẩn, thời gian giao hàng là 7-10 ngày; đối với các sản phẩm tùy chỉnh, đó là 10-15 ngày. Các báo cáo thử nghiệm đầy đủ, chứng chỉ vật liệu, v.v. sẽ được cung cấp cùng với hàng hóa. Chúng tôi cung cấp bảo hành 12 tháng. Chẩn đoán lỗi từ xa, cung cấp phụ tùng thay thế và hỗ trợ kỹ thuật sẽ được cung cấp. Hỗ trợ hoàn thành việc tích hợp và gỡ lỗi sản phẩm cũng có thể được cung cấp.
