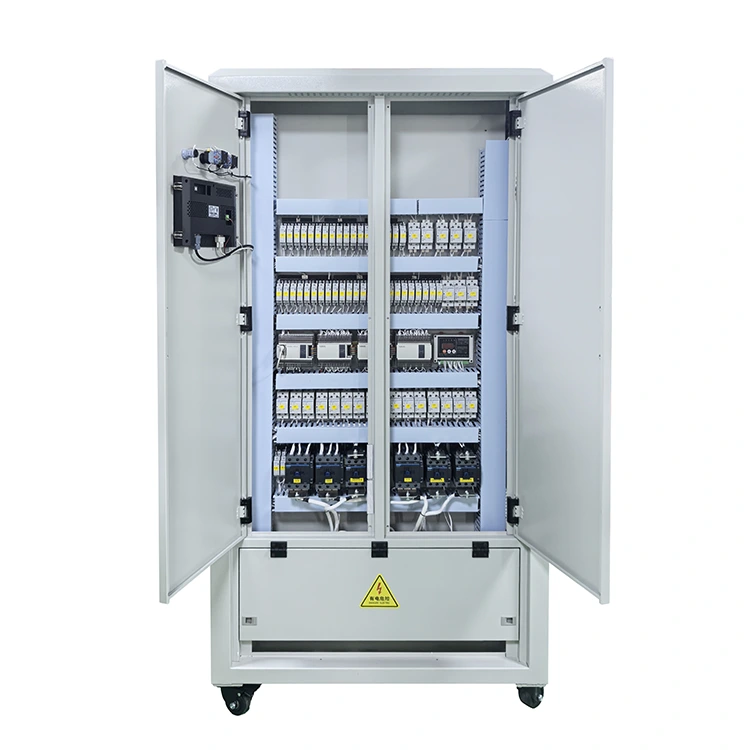

Ngân hàng tải RCD là tên viết tắt của Ngân hàng tải điện trở-điện dung-Diode, là một thiết bị mô phỏng tải đặc biệt tích hợp điện trở (R), điện dung (C) và diode (D). Chức năng chính của nó là mô phỏng các tải chỉnh lưu một pha hoặc ba pha, chẳng hạn như nguồn điện chuyển mạch, trình điều khiển LED, bộ sạc pin và cầu chỉnh lưu giai đoạn trước của bộ biến tần, v.v., là các tải phi tuyến tính và đặc tính điện của chúng.RST điệncũng cung cấp nhiều loạitải ngân hàngtrong các thông số kỹ thuật khác nhau. Hãy đến và tư vấn mua hàng nhé!
Đặc điểm điển hình của Ngân hàng tải RCD là dòng điện đầu vào có dạng giống xung, chứa nhiều thành phần hài hòa (đặc biệt là hài bậc ba), với hệ số công suất thấp và dạng sóng dòng điện bị biến dạng nghiêm trọng. Tủ tải RCD có thể tái tạo thực sự các điều kiện tải khắc nghiệt như vậy và được sử dụng để kiểm tra khả năng thích ứng của nguồn điện, máy phát điện, UPS, bộ biến tần, v.v. với tải chỉnh lưu, hiệu ứng triệt tiêu sóng hài và hiệu suất của mạch hiệu chỉnh hệ số công suất (PFC).
Ngân hàng tải RCD bao gồm nhiều điện trở nguồn, tụ điện AC hoặc DC và điốt nguồn (thường là điốt phục hồi nhanh dòng điện lớn) trong một mảng có thể lập trình. Cấu trúc liên kết phổ biến là cầu chỉnh lưu ba pha (mỗi pha có điện trở và tụ điện mắc nối tiếp và điốt tạo thành bộ chỉnh lưu cầu), với các điện trở hoặc tụ điện được mắc song song ở đầu ra. Bằng cách kiểm soát việc kích hoạt và hủy kích hoạt các mạch điện trở, tụ điện và diode khác nhau, có thể mô phỏng các mức công suất tải phía DC khác nhau, các kích cỡ khác nhau của tụ lọc và các góc dẫn khác nhau của dạng sóng dòng điện.
Cụ thể, các điện trở xác định công suất tác dụng của tải, các tụ điện ảnh hưởng đến độ trơn của đầu ra chỉnh lưu và góc dẫn của dòng điện đầu vào (tụ càng lớn thì dòng điện cực đại càng cao và sóng hài càng nghiêm trọng), và điốt đạt được sự chuyển đổi từ AC sang DC. Thiết bị còn được trang bị hệ thống làm mát, bảo vệ quá dòng và bộ thu thập dữ liệu, có thể hiển thị các thông số chính theo thời gian thực như điện áp đầu vào, dòng điện, công suất tác dụng, tốc độ méo sóng hài (THD) và hệ số đỉnh.
1) Máy phát điện có thử tải chỉnh lưu: Ví dụ nguồn điện dự phòng cho các trạm gốc truyền thông, hệ thống nguồn DC cao áp cho trung tâm dữ liệu. Điều này kiểm tra độ méo dạng sóng điện áp, dao động tần số và tình trạng quá nhiệt của máy phát khi nó mang tải loại nguồn điện chuyển đổi.
2) Xác minh khả năng tải phi tuyến tính của UPS: Theo tiêu chuẩn IEC 62040-3, UPS phải có khả năng điều khiển tải chỉnh lưu với hệ số đỉnh là 3:1 mà không bị hỏng. Ngân hàng tải RCD là thiết bị thử nghiệm được khuyến nghị trong tiêu chuẩn.
3) Kiểm tra hiệu suất đầu vào của biến tần và bộ biến tần: Mô phỏng việc đưa sóng hài từ cầu chỉnh lưu phía trước của bộ điều khiển động cơ vào lưới điện, để kiểm tra hiệu quả của thiết bị bù chất lượng điện.
4) Thử nghiệm hệ thống điện hàng không và hệ thống điện tàu thủy: Một số lượng lớn các thiết bị điện tử trên máy bay và tàu thủy sử dụng nguồn điện một chiều. Tủ tải RCD có thể được sử dụng để kiểm tra mối nối đất.
5) Đánh giá hiệu suất của bộ lọc hài: Xác minh tác dụng triệt tiêu của các bộ lọc thụ động hoặc chủ động đối với các sóng hài được tạo ra bởi tải chỉnh lưu.
- Power Rating: Lựa chọn dựa trên công suất định mức của thiết bị được kiểm tra. Nó thường nằm trong khoảng từ 1kW đến 500kW và nhiều khối có thể được kết nối song song.
- Hệ số đỉnh: Hệ số đỉnh điển hình (CF, giá trị đỉnh/trung bình) của tải chỉnh lưu thông thường có thể đạt từ 2,5 đến 3,5. Ngân hàng tải RCD phải có khả năng chịu được dòng điện cực đại nhất thời mà không kích hoạt bảo vệ quá dòng.
- Phổ sóng hài: Lý tưởng nhất là các sóng hài bậc 5, 7, 11 do tải chỉnh lưu ba pha tạo ra phải đảm bảo đúng tiêu chuẩn. Các mô hình nâng cao có thể điều chỉnh giá trị điện dung để thay đổi sự phân bố sóng hài.
- Chế độ điều khiển: Hỗ trợ chuyển đổi thủ công hoặc lập trình màn hình cảm ứng. Đặt trước các đường cong tải khác nhau (chẳng hạn như tăng dần điện trở phía DC).
- Bảo vệ an toàn: Phải có bảo vệ quá nhiệt, quá dòng, ngắn mạch cũng như mạch hấp thụ điện áp ngược cho mô-đun diode để tránh hiện tượng tăng điện áp làm hỏng linh kiện. Ngoài ra, do có điốt và tụ điện nên có thể có điện áp DC dư bên trong thiết bị. Vì vậy, phải thiết kế mạch phóng điện tự động và phải có cảnh báo rõ ràng trên bảng điều khiển.
Tải điện trở mô phỏng đèn sợi đốt và dây đốt điện, với dòng điện hình sin và hệ số công suất xấp xỉ bằng 1; Tải điện trở mô phỏng động cơ và máy biến áp, có độ trễ dòng điện nhưng vẫn có dạng sóng hình sin; trong khi tải RCD mô phỏng việc điều chỉnh tải phi tuyến tính, với dạng sóng hiện tại là các xung sắc nét chứa lượng lớn sóng hài. Do đó, những bộ nguồn chỉ vượt qua các bài kiểm tra với tải điện trở hoặc điện trở vẫn có thể gặp phải các vấn đề như điện áp đầu ra không ổn định, quá nhiệt và cảnh báo sai khi thực sự mang tải chỉnh lưu. Ngân hàng tải RCD lấp đầy khoảng trống thử nghiệm này và là thiết bị cần thiết cho các phòng thí nghiệm nghiên cứu, phát triển và chứng nhận nguồn điện cao cấp.
