Ngân hàng tải phi tuyến tính

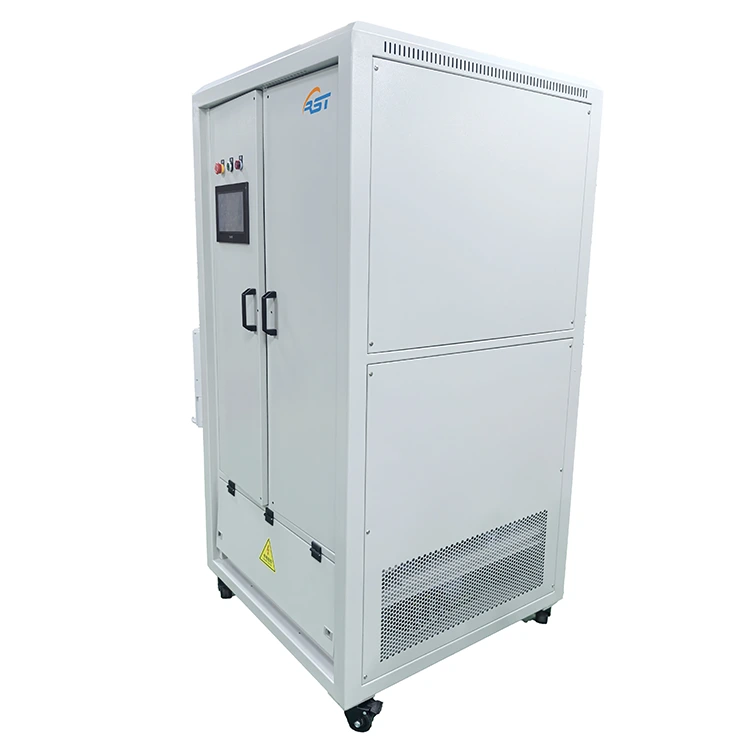

Ngân hàng tải RCD: Mô phỏng tải phi tuyến tính trong thế giới thực

Ngân hàng tải RCD phi tuyến tính của RST Electric thể hiện sự thay đổi mô hình từ thử nghiệm tải chỉ dùng điện trở truyền thống. Được thiết kế dành cho các kỹ sư và nhà nghiên cứu cần mô phỏng tải điện trong thế giới thực—hoàn chỉnh với các thành phần công suất phản kháng và hệ số công suất khác nhau—Ngân hàng tải phi tuyến tính này tích hợp ba loại tải riêng biệt: Điện trở (R) để mô phỏng công suất tác dụng thuần túy, Điện dung (C) cho các điều kiện hệ số công suất cao nhất và Cảm ứng (L) cho các kịch bản hệ số công suất trễ. Bằng cách kết hợp các yếu tố này, bộ tải RCD có thể tái tạo chính xác các đặc tính điện của động cơ, nguồn điện, hệ thống UPS và bộ biến tần nối lưới, cho phép xác thực hiệu suất toàn diện trong điều kiện vận hành thực tế.

Tải chính xác cao và kiểm soát hệ số công suất linh hoạt

Độ phân giải bước tải là 0,1kW dẫn đầu ngành cho chế độ điện trở và 0,1kVA cho chế độ RCD, cho phép tinh chỉnh chính xác các thông số thử nghiệm. Độ chính xác khi tải được duy trì ở mức ±3%, đảm bảo kết quả kiểm tra có thể lặp lại và đáng tin cậy. Thiết bị hỗ trợ hai chế độ hoạt động riêng biệt: Chế độ tải R (điện trở thuần) và Chế độ tải RCD (kết hợp điện trở, điện dung và cảm ứng), được chọn thông qua giao diện màn hình cảm ứng trực quan. Hệ số công suất có thể được điều chỉnh liên tục trong phạm vi từ 0,65 đến 1,0 (tụt hậu hoặc dẫn đầu), mang lại sự linh hoạt hoàn toàn cho việc kiểm tra tuân thủ tiêu chuẩn.

Điều khiển hai chế độ và liên lạc từ xa để kiểm tra thông minh

Điều khiển ở chế độ kép: hoạt động cục bộ thông qua màn hình cảm ứng 7 inch có độ phân giải cao hiển thị điện áp, dòng điện, công suất, tần số và hệ số công suất theo thời gian thực, cùng với các đường cong xu hướng trực tiếp cho từng thông số. Ghi và xuất dữ liệu được tích hợp sẵn, cho phép các kỹ sư nắm bắt kết quả kiểm tra để phân tích. Đối với các trình tự kiểm tra tự động, ngân hàng tải hỗ trợ giao tiếp từ xa RS485/Modbus-RTU, cho phép tích hợp với phần mềm trên PC để tải từ xa, thu thập dữ liệu và tạo báo cáo. Là nhà sản xuất Ngân hàng tải phi tuyến tính đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về thử nghiệm điện với kỹ thuật chính xác để cung cấp các giải pháp đẩy nhanh quá trình phát triển sản phẩm và đảm bảo tuân thủ các tiêu chuẩn quốc tế.

Thông số kỹ thuật

Tính năng sản phẩm của Ngân hàng tải phi tuyến tính

1.RCD Mô phỏng tải phi tuyến - Tích hợp các phần tử điện trở, điện dung và cảm ứng để mô phỏng chính xác tải trong thế giới thực với hệ số công suất có thể điều chỉnh từ 0,65 đến 1,0 (độ trễ hoặc dẫn đầu).

2. Điều khiển độc lập ba pha – Mỗi pha có thể được tải riêng biệt, cho phép kiểm tra tải không cân bằng đối với bộ biến tần ba pha, hệ thống UPS và nguồn điện.

3. Độ phân giải tải siêu mịn – Bước tăng 0,1kW (điện trở) và 0,1kVA (RCD) cho phép mô phỏng chính xác các biến thể tải trong thế giới thực.

4.Chế độ vận hành kép - Có thể chuyển đổi giữa chế độ điện trở thuần (R) và chế độ RCD kết hợp để hỗ trợ các yêu cầu thử nghiệm đa dạng.

5. Đo lường có độ chính xác cao - Dụng cụ đa chức năng loại 0,5 với độ chính xác tải ± 3% đảm bảo kết quả kiểm tra có thể lặp lại, đáng tin cậy.

6. Giao diện màn hình cảm ứng trực quan – HMI 7 inch với khả năng hiển thị tham số thời gian thực, đường cong xu hướng, khả năng ghi dữ liệu và xuất – không cần PC để kiểm tra cơ bản.

7. Sẵn sàng tự động hóa từ xa – Giao tiếp RS485/Modbus-RTU cho phép tích hợp với phần mềm PC để thực hiện các chuỗi kiểm tra tự động và thu thập dữ liệu.

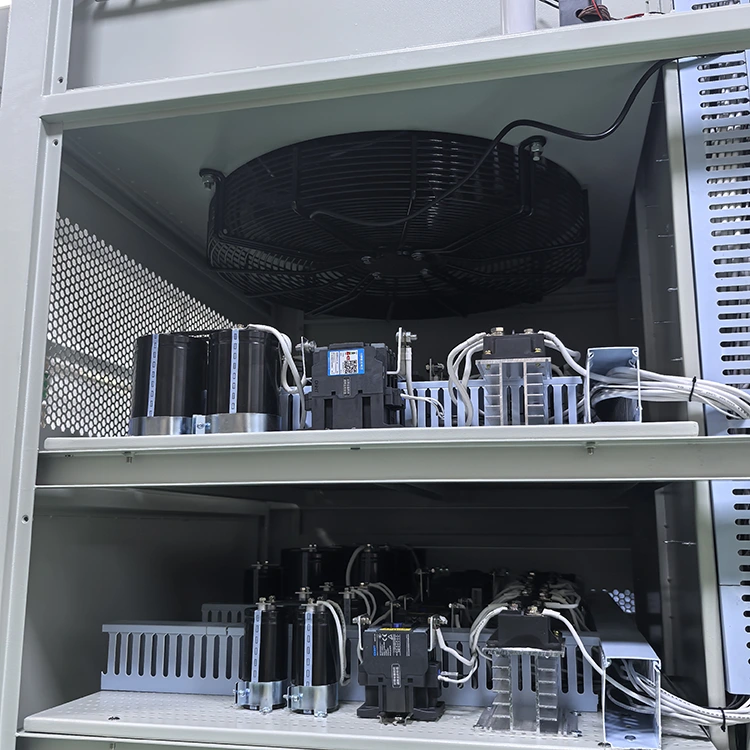

8. Vận hành yên tĩnh, thân thiện với phòng thí nghiệm - Làm mát không khí cưỡng bức bằng quạt có tốc độ thay đổi duy trì độ ồn ≤65 dB, phù hợp với môi trường phòng thí nghiệm và văn phòng.

9.Thiết kế nhỏ gọn và di động

10. An toàn toàn diện - Các biện pháp bảo vệ quá nhiệt, quá điện áp, quá dòng và dừng khẩn cấp đảm bảo vận hành an toàn trong quá trình thử nghiệm không có người giám sát.

Ứng dụng sản phẩm

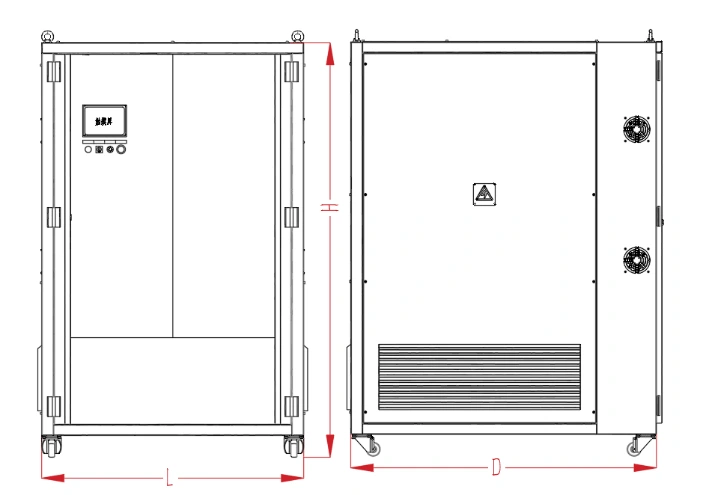

Bản vẽ và kích thước

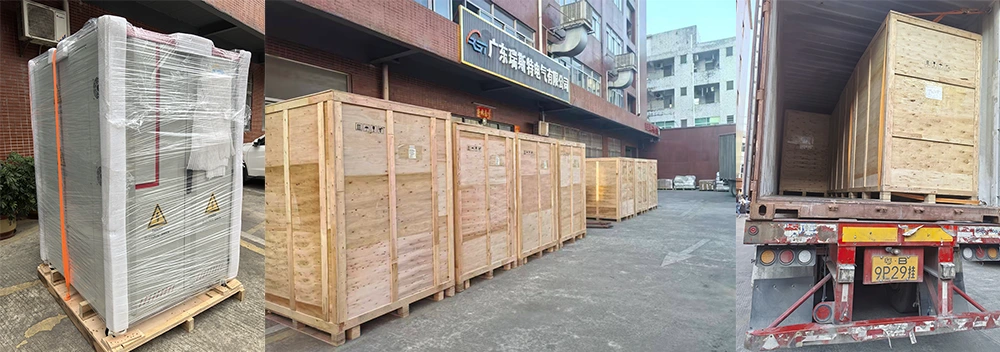

Đóng gói và vận chuyển

RST Electric đảm bảo phân phối an toàn mọi Ngân hàng tải RCD phi tuyến tính:

● Thùng hạng nặng: Thiết bị được gắn trên một tấm trượt bằng gỗ gia cố có đệm xốp và được đặt trong thùng gỗ dán tùy chỉnh để vận chuyển quốc tế.

● Chống rung: Các bộ phận quan trọng được cố định bằng thanh giằng bổ sung để tránh hư hỏng trong quá trình vận chuyển.

● Tài liệu: Bao gồm danh sách đóng gói, báo cáo thử nghiệm tại nhà máy và hướng dẫn vận hành.

● Tùy chọn vận chuyển: Có sẵn vận chuyển đường biển, vận chuyển hàng không hoặc chuyển phát nhanh tận nơi.

Tất cả các thiết bị đều trải qua quá trình kiểm tra nghiệm thu tại nhà máy (FAT) bao gồm thử nghiệm toàn tải, xác minh hiệu chuẩn và xác thực giao thức truyền thông trước khi vận chuyển.

Tại sao chọn RST Electric？

Nhà máy cung cấp trực tiếp được đảm bảo

RST Electric là nhà sản xuất được chứng nhận chính thức tại Trung Quốc. Nó đã được dành riêng cho việc nghiên cứu và sản xuất Ngân hàng tải phi tuyến tính trong hơn 10 năm và là nhà sản xuất dày dặn kinh nghiệm chuyên về các sản phẩm hộp tải RCD. Từ thiết kế và lắp ráp điện trở, tụ điện và cuộn cảm cho đến kiểm tra sản phẩm cuối cùng, toàn bộ quy trình được kiểm soát độc lập mà không cần gia công bên ngoài. Điều này đảm bảo chất lượng ổn định và đồng đều của từng thiết bị ngay từ đầu. Mô hình cung cấp trực tiếp tại nhà máy loại bỏ mọi phí tổn của người trung gian, giúp giá cả trở nên minh bạch và có thể truy nguyên. Điều này cho phép người mua mua hộp tải phi tuyến tính chất lượng cao đáp ứng các tiêu chuẩn quốc tế với chi phí hợp lý hơn, cải thiện đáng kể hiệu quả mua sắm và hiệu quả chi phí.

Kiểm soát chất lượng nghiêm ngặt

Chúng tôi có cơ sở sản xuất được chứng nhận ISO 9001 được trang bị dây chuyền sản xuất chuyên dụng. Trước khi mỗi thiết bị rời khỏi nhà máy, nó đều phải trải qua quá trình lão hóa toàn tải 100%, xác minh hệ số công suất, hiệu chỉnh giao thức truyền thông và các thử nghiệm nghiêm ngặt khác để đảm bảo rằng không có sản phẩm kém chất lượng nào được đưa ra thị trường. Đội ngũ kỹ thuật chuyên nghiệp của chúng tôi chuyên về thử nghiệm điện tử công suất và các tiêu chuẩn tuân thủ, đồng thời có thể kiểm soát chính xác từng chi tiết của sản phẩm để đảm bảo thiết bị hoạt động ổn định trong nhiều tình huống thử nghiệm khác nhau và đáp ứng nhu cầu của nhiều ứng dụng như nghiên cứu và phát triển, sản xuất và thử nghiệm.

Kinh nghiệm hợp tác toàn cầu

Với chất lượng sản phẩm vững chắc và dịch vụ chuyên nghiệp, chúng tôi đã trở thành nhà cung cấp đáng tin cậy cho các phòng thí nghiệm R&D toàn cầu, các nhà sản xuất điện tử công suất và các tổ chức thử nghiệm năng lượng tái tạo. Sản phẩm của chúng tôi được xuất khẩu sang hơn 40 quốc gia và khu vực bao gồm Đức, Hoa Kỳ và Nhật Bản. Chúng tôi có lĩnh vực mô phỏng tải phi tuyến tính và quen thuộc với các tiêu chuẩn thử nghiệm cũng như yêu cầu mua hàng của các ngành và khu vực khác nhau. Chúng tôi có thể kết hợp chính xác các tình huống khác nhau và cung cấp các giải pháp sản phẩm phù hợp hơn cho người mua toàn cầu.

Tùy chỉnh toàn chiều

Chúng tôi có thể cung cấp các dịch vụ tùy biến toàn diện. Dải công suất bao gồm 30kVA đến 300VA+ và điện áp hỗ trợ các thông số kỹ thuật tiêu chuẩn như 380V và 400V cũng như các yêu cầu tùy chỉnh. Loại tải có thể được chọn là điện trở thuần, hỗn hợp RCD hoặc tỷ lệ RLC tùy chỉnh. Độ chính xác của bước, phương pháp điều khiển và giao diện truyền thông đều có thể được điều chỉnh khi cần thiết. Điều này đáp ứng hoàn hảo các yêu cầu thử nghiệm độc quyền của những người mua khác nhau và có thể được đưa vào sử dụng mà không cần điều chỉnh bổ sung.

Dịch vụ hậu mãi được đảm bảo

Chúng tôi cung cấp thời gian giao hàng linh hoạt. Các mẫu tiêu chuẩn sẽ được giao trong vòng 20-25 ngày và các mẫu tùy chỉnh sẽ được giao trong vòng 30-45 ngày. Chúng tôi có thể linh hoạt điều chỉnh kế hoạch sản xuất và thử nghiệm của người mua. Hàng hóa đi kèm với báo cáo thử nghiệm đầy đủ, chứng chỉ hiệu chuẩn, hướng dẫn sử dụng và các tài liệu khác. Tất cả các sản phẩm đều được bảo hành 12 tháng. Trong thời gian bảo hành, chúng tôi cung cấp dịch vụ chẩn đoán lỗi từ xa, cung cấp phụ tùng thay thế cũng như hỗ trợ kỹ thuật như xây dựng quy trình kiểm tra và gỡ lỗi tại chỗ. Chúng tôi hoàn toàn cam kết bảo vệ người mua trong suốt quá trình.
