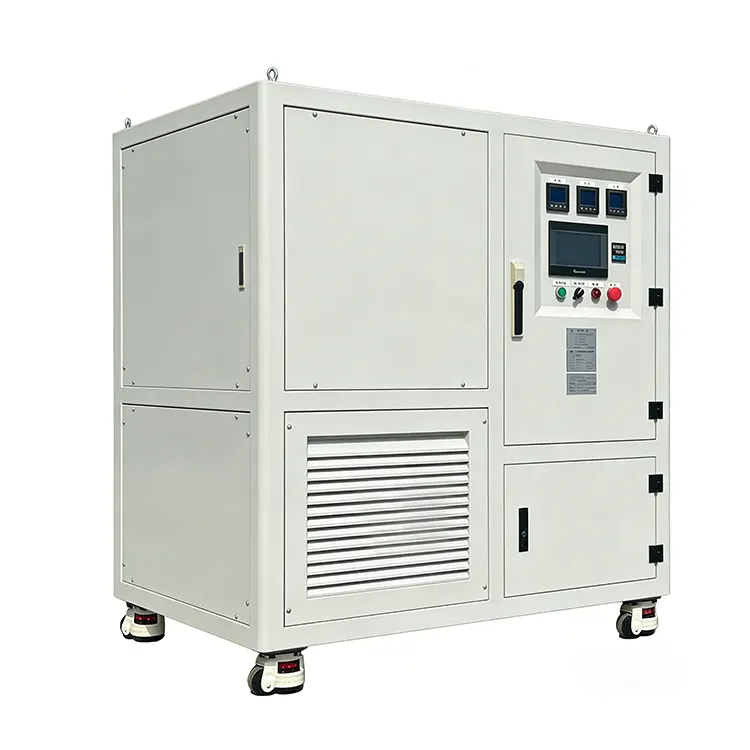

Ngân hàng tải RLC

Thiết bị này có giao diện cục bộ màn hình cảm ứng với khả năng ghi dữ liệu và hiển thị đường cong theo thời gian thực, cùng với điều khiển từ xa RS485/Modbus-RTU thông qua phần mềm PC. Được đặt trong một vỏ bọc di động nhỏ gọn với khả năng làm mát không khí cưỡng bức và hoạt động có độ ồn ≤65dB, nó phù hợp với môi trường sản xuất và phòng thí nghiệm trong nhà.

Các loại tải

Ngân hàng tải RLC của RST Electric thể hiện sự thay đổi mô hình từ thử nghiệm tải chỉ dùng điện trở truyền thống. Được thiết kế dành cho các kỹ sư và nhà nghiên cứu cần mô phỏng tải điện trong thế giới thực – hoàn chỉnh với các thành phần công suất phản kháng và hệ số công suất khác nhau – Ngân hàng tải RLC này tích hợp ba loại tải riêng biệt: Điện trở (R) để mô phỏng công suất tác dụng thuần túy, Cảm ứng (L) cho các điều kiện hệ số công suất trễ và Điện dung (C) cho các kịch bản hệ số công suất cao nhất. Bằng cách kết hợp các yếu tố này, ngân hàng tải RLC có thể tái tạo chính xác các đặc tính điện của động cơ, nguồn điện, hệ thống UPS và bộ biến tần nối lưới, cho phép xác thực hiệu suất toàn diện trong điều kiện vận hành thực tế.

Chế độ hoạt động

Độ phân giải bước tải là 0,1kW dẫn đầu ngành cho chế độ điện trở và 0,1kvar cho chế độ RLC, cho phép tinh chỉnh chính xác các thông số thử nghiệm. Độ chính xác khi tải được duy trì ở mức ±3%, đảm bảo kết quả kiểm tra có thể lặp lại và đáng tin cậy. Thiết bị hỗ trợ hai chế độ hoạt động riêng biệt: Chế độ tải R (điện trở thuần) và Chế độ tải RLC (kết hợp điện trở, cảm ứng và điện dung), được chọn thông qua giao diện màn hình cảm ứng trực quan. Hệ số công suất có thể được điều chỉnh liên tục trong phạm vi từ 0,65 đến 1,0 (tụt hậu hoặc dẫn trước), mang lại sự linh hoạt hoàn toàn cho việc kiểm tra tuân thủ tiêu chuẩn.

Kiểm soát chế độ kép

Hoạt động cục bộ thông qua màn hình cảm ứng 7 inch độ phân giải cao hiển thị điện áp, dòng điện, công suất, tần số và hệ số công suất theo thời gian thực, cùng với các đường cong xu hướng trực tiếp cho từng thông số. Ghi và xuất dữ liệu được tích hợp sẵn, cho phép các kỹ sư nắm bắt kết quả kiểm tra để phân tích. Đối với các trình tự kiểm tra tự động, ngân hàng tải hỗ trợ giao tiếp từ xa RS485/Modbus-RTU, cho phép tích hợp với phần mềm trên PC để tải từ xa, thu thập dữ liệu và tạo báo cáo. Là nhà sản xuất RLC Load Bank đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về thử nghiệm năng lượng với kỹ thuật chính xác để cung cấp các giải pháp đẩy nhanh quá trình phát triển sản phẩm và đảm bảo tuân thủ các tiêu chuẩn quốc tế.

Thông số kỹ thuật

Tính năng sản phẩm

Mô phỏng tải phi tuyến tính RLC – Tích hợp các phần tử điện trở, cảm ứng và điện dung để mô phỏng chính xác tải trong thế giới thực với hệ số công suất có thể điều chỉnh từ 0,65 đến 1,0 (trễ hoặc dẫn đầu).

Điều khiển độc lập ba pha – Mỗi pha có thể được tải riêng biệt, cho phép kiểm tra tải không cân bằng đối với bộ biến tần ba pha, hệ thống UPS và nguồn điện.

Độ phân giải tải siêu mịn – Bước tăng 0,1kW (điện trở) và 0,1kvar (RLC) cho phép mô phỏng chính xác các biến thể tải trong thế giới thực. Các phiên bản có độ chính xác cao hơn (bước tối thiểu 0,001kvar) có sẵn để thử nghiệm chống đảo.

Chế độ vận hành kép – Có thể chuyển đổi giữa chế độ điện trở thuần (R) và chế độ RLC kết hợp để hỗ trợ các yêu cầu thử nghiệm đa dạng.

Đo lường có độ chính xác cao - Thiết bị đa chức năng loại 0,5 với độ chính xác tải ± 3% đảm bảo kết quả kiểm tra có thể lặp lại, đáng tin cậy.

Giao diện màn hình cảm ứng trực quan – HMI 7 inch với khả năng hiển thị thông số thời gian thực, đường cong xu hướng, ghi dữ liệu và khả năng xuất – không cần PC để kiểm tra cơ bản.

Sẵn sàng tự động hóa từ xa – Giao tiếp RS485/Modbus-RTU cho phép tích hợp với phần mềm PC để thực hiện các chuỗi kiểm tra tự động và thu thập dữ liệu. Mô-đun giao tiếp Ethernet tùy chọn.

Hoạt động yên tĩnh thân thiện với phòng thí nghiệm – Làm mát không khí cưỡng bức bằng quạt có tốc độ thay đổi duy trì độ ồn ≤65 dB, phù hợp với môi trường phòng thí nghiệm và văn phòng.

Thiết kế nhỏ gọn và di động – Được trang bị bánh xe và vòng nâng để dễ dàng di chuyển trong phòng thí nghiệm.

Bảo vệ an toàn toàn diện – Quá nhiệt, quá điện áp, quá dòng, phát hiện lỗi quạt và dừng khẩn cấp đảm bảo vận hành an toàn trong quá trình thử nghiệm không có người giám sát.

Ứng dụng sản phẩm

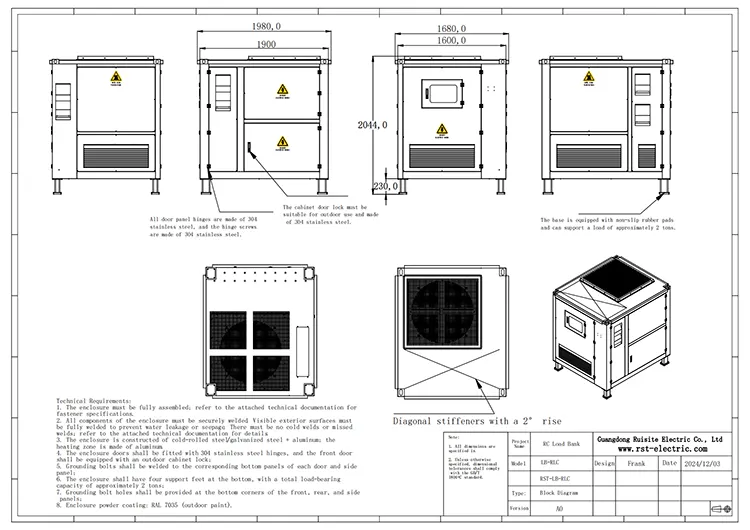

Kích thước & Trọng lượng

Lưu ý: Kích thước và trọng lượng dành cho cấu hình tiêu chuẩn; mô hình tùy chỉnh có thể khác nhau.

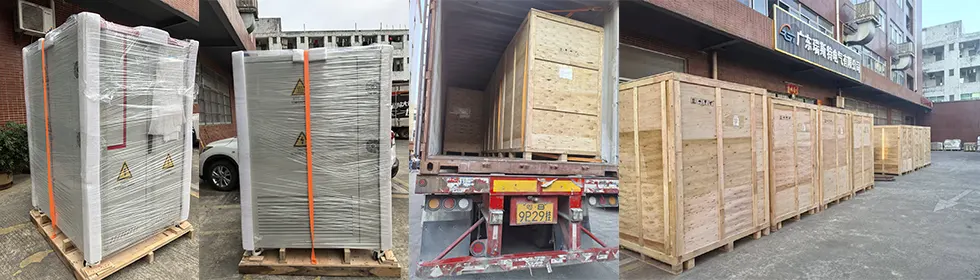

Đóng gói & Vận chuyển

RST Electric đảm bảo phân phối an toàn mọi Ngân hàng tải RLC:

Thùng hạng nặng: Thiết bị được gắn trên một tấm trượt bằng gỗ gia cố có đệm xốp và được đặt trong thùng gỗ dán tùy chỉnh để vận chuyển quốc tế.

Chống rung: Các bộ phận quan trọng được cố định bằng thanh giằng bổ sung để tránh hư hỏng trong quá trình vận chuyển.

Tài liệu: Bao gồm danh sách đóng gói, báo cáo thử nghiệm tại nhà máy và hướng dẫn vận hành.

Tùy chọn vận chuyển: Có sẵn vận chuyển đường biển FCL, vận chuyển hàng không hoặc chuyển phát nhanh tận nơi.

Tất cả các thiết bị đều trải qua quá trình kiểm tra nghiệm thu tại nhà máy (FAT) bao gồm thử nghiệm toàn tải, xác minh hiệu chuẩn và xác thực giao thức liên lạc trước khi giao hàng.

Giới thiệu về RST Electric

Chúng tôi là Nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chuyên về Ngân hàng tải RLC (Điện trở, Cảm ứng, Điện dung) trong hơn 10 năm.

Kiểm soát hoàn toàn nội bộ đối với thiết kế, lắp ráp và thử nghiệm điện trở, cuộn cảm và dàn tụ điện – đảm bảo chất lượng ổn định và mô phỏng góc pha chính xác.

Định giá trực tiếp tại nhà máy trên mọi Ngân hàng tải RLC dòng RST, với cơ cấu chi phí minh bạch và không qua trung gian.

Đảm bảo chất lượng

Cơ sở được chứng nhận ISO 9001 có dây chuyền sản xuất chuyên dụng cho bộ tải RLC, bao gồm các trạm cuộn dây riêng cho cuộn cảm.

Thử nghiệm 100% tại nhà máy bao gồm thử nghiệm toàn tải, xác minh hệ số công suất (0,65 đến 1,0), thử nghiệm cộng hưởng và xác thực giao thức truyền thông.

Đội ngũ kỹ thuật giàu kinh nghiệm chuyên về thử nghiệm điện tử công suất, tuân thủ chống đảo (IEEE 1547 / IEC 62116) và các tiêu chuẩn mô phỏng công suất phản kháng.

Kinh nghiệm toàn cầu, Nhà cung cấp đáng tin cậy

Nhà cung cấp đã được chứng minh cho các phòng thí nghiệm R&D, nhà sản xuất biến tần, cơ sở thử nghiệm UPS và các tổ chức chứng nhận năng lượng tái tạo trên toàn thế giới.

Thành tích xuất khẩu sang hơn 45 quốc gia, bao gồm Đức, Mỹ, Nhật Bản, Hàn Quốc, Úc và Brazil.

Chuyên môn sâu về lĩnh vực ứng dụng yêu cầu mô phỏng tải RLC chính xác để thử nghiệm chống đảo, phân tích hài hòa và lập hồ sơ tải động.

Tùy chỉnh vô tận

Xếp hạng công suất: 10kVA đến 5000kVA+ (có sẵn tùy chỉnh)

Điện áp: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, tùy chỉnh

Các loại tải: R / L / C / RL / RC / LC / RLC (bất kỳ sự kết hợp nào)

Độ phân giải bước: tiêu chuẩn 0,1kW/kvar (các bước tùy chỉnh tốt hơn có sẵn xuống tới 0,001kW/kvar để kiểm tra độ chính xác cao)

Điều khiển: Màn hình cảm ứng / Phần mềm PC / PLC / Bảng điều khiển tùy chỉnh

Giao tiếp: RS485/Modbus/Ethernet/CAN/Giao thức tùy chỉnh

Tần số: 50Hz / 60Hz / 400Hz / Tần số thay đổi

Giao hàng đáng tin cậy và hỗ trợ trọn đời

Thời gian thực hiện tiêu chuẩn: 20-25 ngày đối với cấu hình tiêu chuẩn; 30-45 ngày đối với tỷ lệ RLC tùy chỉnh và các thiết bị công suất cao.

Tài liệu toàn diện: Báo cáo thử nghiệm tại nhà máy, chứng chỉ hiệu chuẩn (có thể truy nguyên theo tiêu chuẩn quốc gia), hướng dẫn sử dụng, tuyên bố CE.

Bảo hành 12 tháng với khắc phục sự cố từ xa, gửi phụ tùng thay thế và vận hành thử tại chỗ tùy chọn.

Hỗ trợ kỹ thuật sẵn có để phát triển quy trình thử nghiệm (bao gồm tạo kế hoạch thử nghiệm chống đảo), thiết lập phân tích hài hòa và vận hành thử tại hiện trường.

Ứng dụng của Ngân hàng tải RLC trong công nghiệp và thương mại

Hệ thống lưu trữ năng lượng—Nghiên cứu trường hợp dự án

1. Bối cảnh dự án

1.1 Hồ sơ khách hàng Với việc triển khai quy mô lớn các hệ thống lưu trữ năng lượng trong môi trường công nghiệp và thương mại, việc xác minh hiệu suất của tủ lưu trữ năng lượng trước khi chúng rời khỏi nhà máy, sau khi lắp đặt và trong suốt vòng đời vận hành và bảo trì của chúng trở nên quan trọng. Tuy nhiên, trước khi hệ thống lưu trữ năng lượng có thể được kết nối với lưới điện, hệ thống đó phải trải qua quá trình kiểm tra tải nghiêm ngặt để xác minh tính ổn định, độ tin cậy và an toàn trong điều kiện vận hành thực tế.

Những thách thức của dự án:

Một nhà tích hợp lưu trữ năng lượng và thiết bị khai thác mỏ địa phương của Indonesia cung cấp các giải pháp cung cấp điện cho máy khoan và cẩu khai thác mỏ lộ thiên.

1.2 Điểm khó khăn khi vận hành trang web

1．Mất kiểm soát cân bằng năng lượng trong lưới điện siêu nhỏ không nối lưới:Lưới điện siêu nhỏ không nối lưới với BESS trong container + PV, động cơ tời khoan tạo ra năng lượng tái tạo lớn trong quá trình hạ thấp; pin được sạc đầy vào buổi trưa, nguồn điện dư thừa làm tăng bus DC, thường xuyên gây ra tình trạng tắt quá áp của PCS, tạm dừng công việc khoan.

2．Thiếu thiết bị kiểm tra chuyên dụng: Điện trở nhựa giá rẻ nguyên bản không hoạt động trong vòng 2–3 tháng do độ ẩm cao ở ven biển, bụi và biến động nhiệt độ rộng, gây ra sự cố IGBT thường xuyên và hư hỏng BMS. Không có thiết bị tải có thể điều chỉnh công suất cao tại chỗ, khiến không thể thực hiện kiểm tra tải toàn công suất một cách độc lập.

3．Không có thiết bị kiểm tra tiêu chuẩn hóa để sản xuất tủ lưu trữ năng lượng: không thể tiến hành xả hết công suất, xác minh tải chống đảo và không cân bằng trước khi giao hàng, dẫn đến khiếu nại về sự không nhất quán về công suất sau bán hàng.

4．Không có tải phóng điện di động để bảo trì ESS hàng năm; nhân viên không thể giải phóng điện áp cao dư một cách an toàn trong quá trình đại tu tủ, gây ra nguy cơ điện giật.

1.3 Nhu cầu dự ánCung cấp hai bộ giải pháp tải cho tủ lưu trữ năng lượng C&I:

1．Các điện trở xả phanh động tích hợp được lắp đặt bên trong tủ PCS để tiêu tán năng lượng quá áp theo thời gian thực;

2．Tải thử nghiệm tại nhà máy (tải điện tử DC + tải AC lập trình RLC 3 pha) để kiểm tra ngoại tuyến ESS;

3．Ngân hàng tải điện trở di động để vận hành, bảo trì tại chỗ và tiêu hao năng lượng dư thừa trong lưới điện siêu nhỏ khai thác không nối lưới.

Dựa trên các yêu cầu trên, khách hàng đã quyết định giới thiệu tủ tải AC thông minh làm thiết bị kiểm tra cốt lõi cho quá trình kiểm tra nghiệm thu kết nối lưới của tủ lưu trữ năng lượng.

2. Thông số kỹ thuật cốt lõi và ưu điểm thiết kế

2.1 Thông số khớp toàn bộ hệ thống

2. 2 lợi thế thiết kế cốt lõi cho việc lưu trữ năng lượng thương mại và công nghiệp

Ưu điểm 1: Thiết kế môi trường khắc nghiệt có khả năng thích ứng rộng để khai thác ngoài trời Điện trở hãm vỏ nhôm ESSA sử dụng các cực cách điện bằng gốm và bầu chống cháy vô cơ, chống phun muối, bụi và mưa, hoạt động ổn định từ -55oC ~ +250oC, hoàn toàn phù hợp với cách bố trí tủ lưu trữ ngoài trời khai thác ven biển Chennai; không có nguy cơ cháy nổ bên trong thùng chứa BESS kín.

Ưu điểm 2: Thử nghiệm toàn diện tại nhà máy để loại bỏ những rắc rối tiềm ẩn sau bán hàng Thiết bị tải kép DC+RLC mô phỏng tải hỗn hợp cao điểm/thấp điểm thực tế tại nhà máy, hoàn thành bốn thử nghiệm ngoại tuyến bắt buộc trước khi phân phối ESS: ghi nhãn công suất, sàng lọc lão hóa tế bào, tuân thủ chống đảo, dung sai tải không cân bằng; tất cả các báo cáo thử nghiệm có thể được xuất dưới dạng tài liệu giao hàng chính thức để chấp nhận lưới điện địa phương của Ấn Độ.

Ưu điểm 3: Bảo vệ khóa liên động an toàn hai lớp cho bus ESS DC Điện trở phóng điện kích hoạt trong vòng <40ms khi điện áp bus vượt quá ngưỡng an toàn; hợp tác với hệ thống quản lý năng lượng EMS để hiện thực hóa mức tiêu tán năng lượng được phân loại: lượng điện dư thừa nhỏ được tiêu thụ bởi các điện trở tích hợp, lượng điện dư thừa lớn tự động chuyển sang ngân hàng tải di động, tránh sự cố điện áp cao tức thời của BMS và mô-đun nguồn.

Ưu điểm 4: Cấu trúc mô-đun & plug-and-play, giảm chi phí kỹ thuật Tất cả các thiết bị tải đều áp dụng thiết kế mô-đun phân chia; điện trở tích hợp hỗ trợ lắp vít nhanh bên trong tủ PCS, dàn tải di động được trang bị đầu nối cáp nhanh tiêu chuẩn, không cần chuyển đổi tùy chỉnh phức tạp đối với các mẫu tủ lưu trữ năng lượng hiện có, rút ​​ngắn chu kỳ lắp ráp và lắp đặt xuống 60%. Mô-đun tải, hệ thống điều khiển và các bộ phận làm mát được tích hợp vào một cấu trúc duy nhất, được trang bị bánh xe để hỗ trợ di chuyển trong cơ sở thử nghiệm.

3. Tiêu chuẩn lắp đặt và vận hành tại chỗ

3.1 Tiêu chuẩn chuẩn bị trước khi lắp đặt

1. Xác nhận điện áp định mức của bus DC ESS PCS, thông số điện trở và công suất phù hợp để tránh tiêu hao dưới/quá mức;

2. Kiểm tra kênh thông gió bên trong tủ, dành không gian tản nhiệt độc lập cho các điện trở hãm tích hợp để tránh tích tụ nhiệt bên trong tủ bảo quản kín;

3. Hiệu chỉnh thiết bị tải DC & RLC thông qua đồng hồ đo điện tiêu chuẩn trước khi thử nghiệm tại nhà máy, đảm bảo sai số dữ liệu thử nghiệm ≤±0,5%.

3.2 Quy trình cài đặt từng bước

1. Lắp đặt điện trở phóng điện tích hợp: Cố định hai vấu lắp trên giá đỡ bên trong của PCS, kết nối các cực cách điện bằng gốm với các cực dương và cực âm của bus DC bằng cáp đồng cách điện, lắp đặt cảm biến nhiệt độ được liên kết với bảo vệ quá nhiệt EMS.

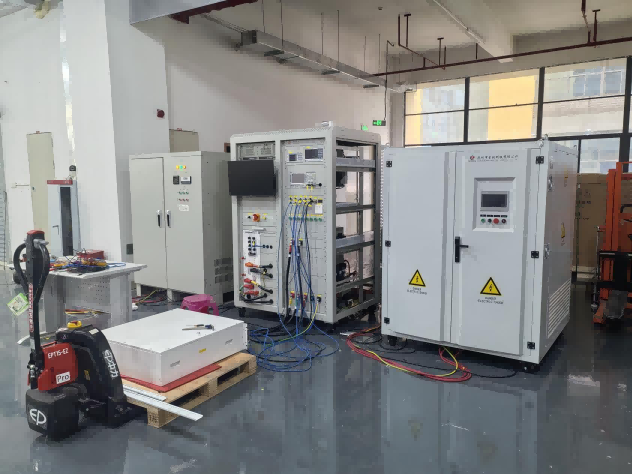

2. Bố trí tải thử nghiệm: Khu vực tải DC và khu vực tải AC RLC riêng biệt trong xưởng sản xuất ESS, trang bị bus nối đất độc lập để loại bỏ nhiễu tĩnh thử nghiệm.

3. Vị trí đặt tủ tải di động: Đặt trên mặt đất bằng phẳng bên cạnh thùng chứa năng lượng ngoài trời, giữ khoảng cách tản nhiệt 1,5m xung quanh tủ, kết nối đầu nối nhanh với cổng xả dự trữ ESS.

3.3 Quy trình vận hành tiêu chuẩn (3 giai đoạn)

Giai đoạn 1: Vận hành thử nghiệm ngoại tuyến tại nhà máy

1. Kiểm tra tải DC không tải, xác minh chế độ xả dòng điện không đổi / dòng điện không đổi;

2. Tải ESS PACK đến 100% công suất định mức, chạy kiểm tra công suất phóng điện liên tục trong 4 giờ, ghi lại dữ liệu chênh lệch điện áp của tế bào;

3. Vận hành tải RLC để mô phỏng sự cố mất điện đột ngột trên lưới, hoàn thành thử nghiệm hành động bảo vệ chống đảo (thời gian cắt của PCS 200ms đáp ứng tiêu chuẩn lưới điện của Ấn Độ).

Giai đoạn 2: Vận hành chung hệ thống liên kết điện trở tích hợp

1. Mô phỏng phản hồi năng lượng tái tạo của động cơ tời tới bus DC, kiểm tra tự động bật điện trở hãm, ghi lại đường cong kẹp điện áp bus;

2. Mô phỏng pin đã sạc đầy + đầu ra PV đầy đủ, kiểm tra logic tiêu tán năng lượng được phân loại giữa các điện trở tích hợp và ngân hàng tải di động.

Giai đoạn 3: Vận hành nghiệm thu lưới điện siêu nhỏ tại địa điểm khai thác

1. Chạy hoạt động đầy tải của thiết bị khoan trong 8 giờ liên tục, theo dõi tần suất tắt ESS trước và sau khi khớp tải;

2. Tiến hành kiểm tra mô phỏng bảo trì: cắt nguồn điện chính ESS, kích hoạt tải điện trở để giải phóng điện áp cao dư trên bus, xác nhận điện áp dư bằng 0 sau 3 phút để đại tu an toàn.

3.4 Chỉ báo đạt tiêu chuẩn chấp nhận

1. Tỷ lệ lỗi tắt máy do quá điện áp ESS giảm xuống 0 trong điều kiện làm việc khai thác hoàn toàn;

2. Lỗi công suất xả thực tế ESS được kiểm soát trong phạm vi ±1% thông qua hiệu chuẩn tải DC;

3. PCS vượt qua cuộc kiểm tra kết nối lưới điện địa phương của Cục điện lực Ấn Độ với hồ sơ kiểm tra đầy đủ do thiết bị tải RLC cung cấp.

4. Dịch vụ khắc phục sự cố và bảo trì sau bán hàng

4.1 Hướng dẫn khắc phục sự cố lỗi phổ biến đối với tải khớp ESS

4.2 Tiêu chuẩn chu kỳ bảo trì thường xuyên

1. Kiểm tra hàng tháng (Kỹ sư khách hàng tại chỗ): Kiểm tra độ ăn mòn của vỏ điện trở, độ lão hóa cách điện của thiết bị đầu cuối, tình trạng chạy quạt của tủ tải;

2. Hiệu chuẩn hàng quý: Kiểm tra lại độ chính xác của thử nghiệm tải DC & RLC bằng dụng cụ đo công suất tiêu chuẩn;

3. Bảo trì sâu hàng năm: Tháo rời các điện trở vỏ nhôm để làm sạch bụi bên trong; thay thế các bộ phận bầu bị lão hóa cho các thiết bị làm việc ngoài trời lâu ngày.

4.3 Hệ thống hỗ trợ dịch vụ sau bán hàng toàn cầu

1. Bảo hành đầy đủ 12 tháng cho tất cả các thiết bị tải; điện trở & mô-đun tải lõi bị hỏng hỗ trợ thay thế miễn phí trong thời gian bảo hành;

2. Xử lý sự cố trực tuyến từ xa: Cung cấp hướng dẫn vận hành bằng tiếng Anh và hỗ trợ kỹ thuật video theo thời gian thực cho khách hàng Ấn Độ qua WhatsApp và email;

3. Kho phụ tùng thay thế ở nước ngoài: Dự trữ các phụ kiện tải và điện trở phanh chính thống tại kho ở Đông Nam Á, thời gian giao hàng ≤7 ngày làm việc đối với các phụ tùng thay thế;

4. Dịch vụ nâng cấp kỹ thuật trọn đời: Cung cấp miễn phí sơ đồ khớp tham số khi khách hàng mở rộng công suất ESS hoặc cập nhật thiết bị khai thác.

5. Kết quả dự án

5.1 Kết quả cải tiến hoạt động cốt lõi

1. Hoạt động ổn định của ESS khai thác không nối lưới: Lỗi tắt máy quá áp 3–5 lần ban đầu hàng ngày đã được loại bỏ hoàn toàn, thời gian hoạt động liên tục của thiết bị khoan tăng 35%, tổn thất sản xuất hàng ngày của mỏ giảm khoảng 1.200 USD;

2. Tuổi thọ sử dụng của thiết bị được kéo dài đáng kể: Điện trở hãm vỏ nhôm chống ăn mòn tích hợp đạt tuổi thọ sử dụng 3 năm, so với các điện trở vỏ nhựa trước đây bị hỏng trong vòng 3 tháng; Chi phí bảo trì thay thế IGBT & BMS giảm 78%;

3. Tỷ lệ phân phối đủ tiêu chuẩn của tủ lưu trữ năng lượng tự sản xuất đạt 100%: Thử nghiệm tải DC + RLC tiêu chuẩn loại bỏ nguy cơ nhãn ảo công suất & mất cân bằng ba pha tiềm ẩn, không có khiếu nại trả lại của khách hàng trong vòng 12 tháng sau khi giao dự án;

4. Đảm bảo bảo trì an toàn: Tải phóng điện di động thực hiện tự động giải phóng điện áp cao dư, giải quyết hoàn toàn nguy cơ điện giật trong quá trình đại tu tủ ESS, không xảy ra tai nạn an toàn kể từ khi đưa dự án vào vận hành.

5.2 Lợi ích kinh tế và thương mại đầu ra

1. Tăng trưởng doanh thu sản xuất của khách hàng: Hoạt động khoan ổn định 24 giờ mang lại thêm lợi nhuận khai thác hàng tháng khoảng 32.000 USD;

2. Khả năng cạnh tranh thương hiệu của khách hàng được cải thiện: Giải pháp kết hợp bảo vệ an toàn và thử nghiệm ESS hoàn chỉnh giúp khách hàng giành được 3 đơn đặt hàng lưu trữ năng lượng khai thác mới ở Nam Ấn Độ trong vòng nửa năm;

3. Đề xuất giá trị có thể mở rộng: Giải pháp phù hợp với tải này là dự án ESS tiêu chuẩn về khai thác không nối lưới, cạo đỉnh công nghiệp và tích hợp lưu trữ PV-lưu trữ thương mại, đã được các nhà tích hợp lưu trữ năng lượng ở Đông Nam Á, Mỹ Latinh và Trung Đông áp dụng rộng rãi.

5.3 Hiện thực hóa các lợi ích chính

1.  Đảm bảo chấp nhận kết nối lưới thành công

Thông qua thử nghiệm mô phỏng chính xác bằng cách sử dụng Load Bank, hệ thống lưu trữ năng lượng đã xác nhận thành công các khía cạnh hiệu suất chính như chuyển mạch nối lưới và nối lưới nhiều tổ máy, phóng điện toàn bộ và phản ứng với nhiễu loạn lưới điện. Nó đã vượt qua bài kiểm tra nghiệm thu kết nối lưới thành công và chính thức được đưa vào vận hành.

2. Giảm chi phí năng lượng của công ty

Sau khi vận hành thử, hệ thống đã cho phép khách hàng đạt được khả năng phát điện ổn định, lâu dài, giảm chi phí năng lượng liên quan đến hoạt động sản xuất và vận hành của nhà máy một cách hiệu quả. Bằng cách tận dụng cơ chế chênh lệch đỉnh-thung lũng, hệ thống lưu trữ năng lượng đã tạo điều kiện cho việc mở rộng thứ cấp công suất của máy biến áp, từ đó tăng khả năng mang tải của máy biến áp.

3. Kiểm định công suất nguồn dự phòng khẩn cấp

Hệ thống cung cấp khả năng chuyển mạch song song và ngoài lưới nhiều tổ máy để lấy nguồn điện dự phòng, với thời gian dự phòng là 30 phút và tổng công suất dự phòng là 287,5 kWh. Nó có khả năng cung cấp nguồn điện ổn định cho nhiều máy bơm chữa cháy và các thiết bị điện chữa cháy khác, thay thế các máy phát điện diesel truyền thống được sử dụng cho mục đích chữa cháy.

4. Xác nhận mô hình vận hành tài sản nhẹ

Thông qua mô hình 'cho thuê thiết bị cộng với dịch vụ chuyên nghiệp', khách hàng không phải chịu gánh nặng về chi phí mua thiết bị cao, bảo trì dài hạn và rủi ro lỗi thời về công nghệ, cho phép họ tập trung nguồn lực hạn chế vào hoạt động kinh doanh cốt lõi của mình. Mỗi tủ tải đều đạt được tỷ lệ sử dụng cao, từ đó giảm tiêu thụ nguyên liệu thô như kim loại, phù hợp với nguyên tắc phát triển ngành năng lượng xanh.

5.4 Giá trị dự án dài hạn Trường hợp này xác minh đầy đủ ba giá trị ứng dụng cốt lõi của thiết bị tải trong tủ lưu trữ năng lượng thương mại và công nghiệp: điện trở hãm tích hợp làm hàng rào bảo vệ an toàn, tải lập trình của nhà máy làm công cụ kiểm tra chất lượng ngoại tuyến, tải điện trở di động làm thiết bị phụ trợ vận hành & bảo trì tại chỗ.

Nó cung cấp tài liệu tham khảo phù hợp với tải trọng được tiêu chuẩn hóa hoàn chỉnh cho tất cả các dự án lưu trữ năng lượng C&I loại tủ, trong container, được trích dẫn rộng rãi trong các tài liệu đấu thầu kỹ thuật lưu trữ năng lượng ở nước ngoài và các bài viết kỹ thuật trong ngành của Google.

6. Lựa chọn thiết bị tải cho các kịch bản lưu trữ năng lượng công nghiệp và thương mại khác nhau1.

1．Hệ thống lưu trữ năng lượng tất cả trong một thương mại và công nghiệp quy mô nhỏ (50–200 kWh) Các bộ phận tích hợp: mô-đun xả điện trở hãm vỏ nhôm nhỏ dòng 40/70 W Thiết bị kiểm tra dây chuyền sản xuất: tải điện tử DC công suất thấp, tải AC RLC một pha

2．Hệ thống lưu trữ năng lượng đóng gói tiêu chuẩn (500 kWh–2 MWh) Các bộ phận tích hợp: Ngân hàng tải phóng điện công suất cao bao gồm nhiều bộ điện trở công suất được kết nối song song Thiết bị kiểm tra dây chuyền sản xuất: Ngân hàng tải DC loại Megawatt, tải lập trình RLC ba pha công suất cao

3．Khu khai thác mỏ / tủ lưu trữ năng lượng ngoài lưới ngoài trời Các bộ phận tích hợp: Điện trở hãm chống nước, chống ăn mòn và chống thấm nước được xếp hạng IP, ngoài trời Hỗ trợ tại chỗ: Ngân hàng tải điện trở công suất cao di động để tiêu tán năng lượng lâu dài và xác minh công suất hàng năm

4．Hệ thống lưu trữ năng lượng sạc quang điện-lưu trữ tích hợp Các bộ phận tích hợp: Điện trở hãm phóng điện chuyên dụng để sạc nhanh DC, được thiết kế để chịu được sự tăng điện áp cao do ngắt kết nối đột ngột tại các điểm sạc Hỗ trợ thử nghiệm: Tải mô phỏng sạc nhanh DC + thử nghiệm kết nối lưới Tải RLC

Câu hỏi thường gặp

Câu hỏi 1: Tại sao tủ lưu trữ năng lượng dùng trong thương mại và công nghiệp cần phải lắp điện trở hãm phóng điện?

Trả lời: Việc cắt điện, tắt thiết bị và phát điện quá mức có thể tạo ra năng lượng tái tạo điện áp cao. Điện trở phóng điện nhanh chóng tiêu tán năng lượng dư thừa này, bảo vệ PCS và mô-đun pin khỏi sự cố điện áp cao; chúng là những thành phần thiết yếu để đảm bảo an toàn khi lưu trữ năng lượng.

Câu hỏi 2: Loại thiết bị tải nào cần thiết để thử nghiệm nhà máy lưu trữ năng lượng?

Trả lời: Ngân hàng tải điện tử DC được sử dụng để kiểm tra bộ pin, trong khi tải AC lập trình RLC ba pha được sử dụng để kiểm tra hiệu suất kết nối lưới PCS; hai loại thiết bị này, khi được sử dụng kết hợp, sẽ hoàn thành đầy đủ các thử nghiệm nghiệm thu tại nhà máy đối với hệ thống lưu trữ năng lượng.

Câu hỏi 3: Có cần thiết bị phụ tải bổ sung để lưu trữ năng lượng không nối lưới trong khu vực khai thác mỏ không?

Đ: Vâng. Động cơ khoan khai thác tạo ra một lượng lớn năng lượng tái tạo; Sau khi pin được sạc đầy, một tải điện trở di động bên ngoài sẽ được sử dụng để tiêu tán năng lượng liên tục, nhờ đó ngăn chặn việc hệ thống lưu trữ năng lượng bị tắt quá điện áp thường xuyên.

Câu hỏi 4: Tại sao Load Bank lại cần thiết cho hệ thống lưu trữ năng lượng?

(1) Kiểm soát chất lượng trước khi xuất xưởng: Trước khi tủ lưu trữ năng lượng xuất xưởng, tủ phải trải qua quá trình thử nghiệm toàn tải bằng tủ tải để xác minh có thể hoạt động ổn định ở công suất định mức, từ đó đảm bảo sản phẩm bàn giao cho khách hàng đạt tiêu chuẩn yêu cầu.

(2) Thử nghiệm nghiệm thu tại chỗ: Sau khi tủ lưu trữ năng lượng đã được lắp đặt tại chỗ, cần có tủ tải để mô phỏng tải thực tế để thử nghiệm kết nối lưới, xác minh hiệu suất thực tế của tủ trong các điều kiện vận hành khác nhau và đảm bảo dự án vượt qua thử nghiệm nghiệm thu một cách suôn sẻ.

(3) Bảo trì và kiểm tra tình trạng thường xuyên: Trong quá trình vận hành hệ thống, việc kiểm tra hiệu suất thường xuyên bằng tủ tải cho phép phát hiện kịp thời các vấn đề như lão hóa pin và giảm hiệu suất hệ thống, từ đó ngăn ngừa các sự cố trước khi chúng phát sinh.
