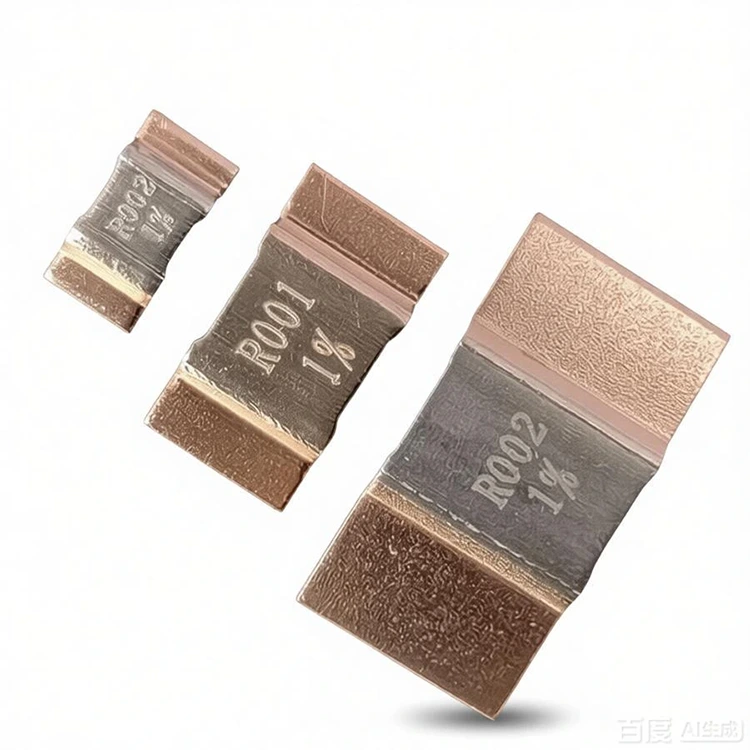

Điện trở cảm nhận dòng điện bằng hợp kim trần

Điện trở cảm biến dòng điện bằng hợp kim trần của RST Electric đại diện cho công nghệ cảm biến dòng điện chính xác tiên tiến nhất. Được thiết kế cho các ứng dụng đòi hỏi không gian bảng mạch cao và độ chính xác của phép đo là tối quan trọng, Surface Mount Shunt này sử dụng quy trình hàn chùm tia điện tử tiên tiến để nối phần tử điện trở hợp kim có độ ổn định cao với các điện cực đồng nguyên chất. Cấu trúc hoàn toàn bằng kim loại này giúp loại bỏ điện cảm ký sinh và EMF nhiệt thường gặp trong các shunt màng dày hoặc quấn dây thông thường, cho phép phát hiện dòng điện nhanh, chính xác trong các mạch tần số cao.

Vật liệu cốt lõi

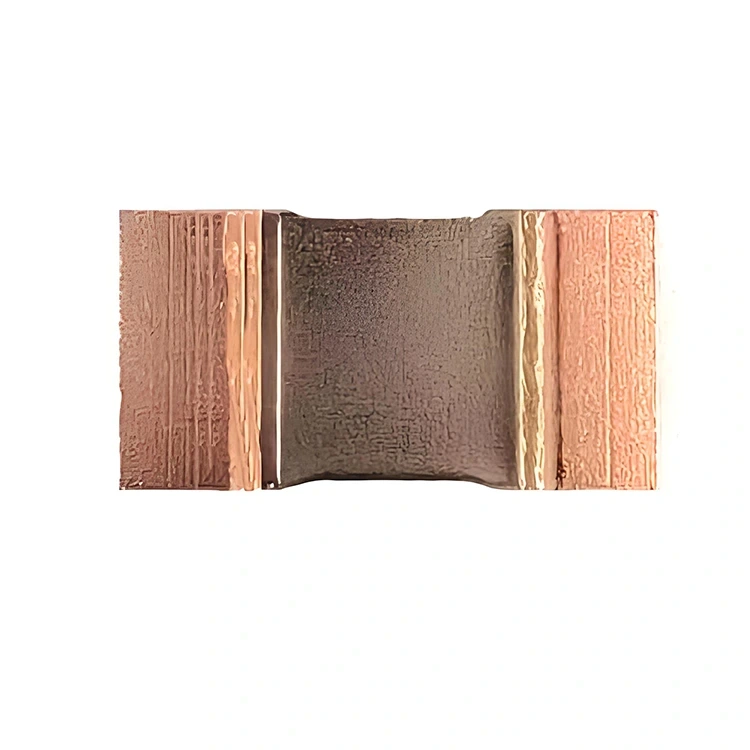

Cốt lõi của Điện trở Ohm thấp này là một thành phần hợp kim chính xác có sẵn với ba tùy chọn vật liệu: Manganin (CuMn) cho các ứng dụng TCR thấp, Karma (NiCr) cho độ ổn định vượt trội và FeCrAl (Sắt-Chromium-Nhôm) cho môi trường nhiệt độ cao. Phần tử được hàn chùm tia điện tử với các đầu cuối bằng đồng nguyên chất, tạo ra cấu trúc nguyên khối với điện trở tiếp xúc tối thiểu và độ bền cơ học đặc biệt. Kết quả là một điện trở có khả năng chịu được dòng điện tăng cao, chu kỳ nhiệt và lão hóa lâu dài mà không bị trôi.

Dòng WSN có sẵn ở bốn kiểu dáng gắn trên bề mặt tiêu chuẩn:

● 2512 (6,4×3,2mm) – định mức 3W, lý tưởng cho các sân khấu công suất nhỏ gọn

● 3920 (10×5,2mm) – định mức 5W, được tối ưu hóa cho các ứng dụng ô tô và công nghiệp

● 5930 (15×7,2mm) – định mức 7W, dành cho thanh cái và bộ pin dòng điện cao

● 2726 (6,95×6,6 mm) – định mức 5W, định dạng hình vuông cấu hình thấp độc đáo dành cho bố cục dày đặc

Các giá trị điện trở trải dài từ 0,1mΩ đến 5mΩ dẫn đầu ngành, với dung sai chặt chẽ đến ±0,5% và TCR thấp tới ±100 ppm/°C ( Manganin). Mỗi thiết bị đều trải qua quá trình kiểm tra độ tin cậy nghiêm ngặt theo tiêu chuẩn AEC-Q200, bao gồm chu kỳ nhiệt độ, bảo quản ở nhiệt độ cao, tuổi thọ tải và tiếp xúc với nhiệt độ ẩm.

Là nhà sản xuất Điện trở cảm biến dòng điện hợp kim trần đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kỹ thuật điện trở chính xác với kỹ thuật sản xuất tiên tiến để cung cấp các bộ phận đáp ứng các yêu cầu khắt khe nhất của ứng dụng ô tô, công nghiệp và năng lượng tái tạo.

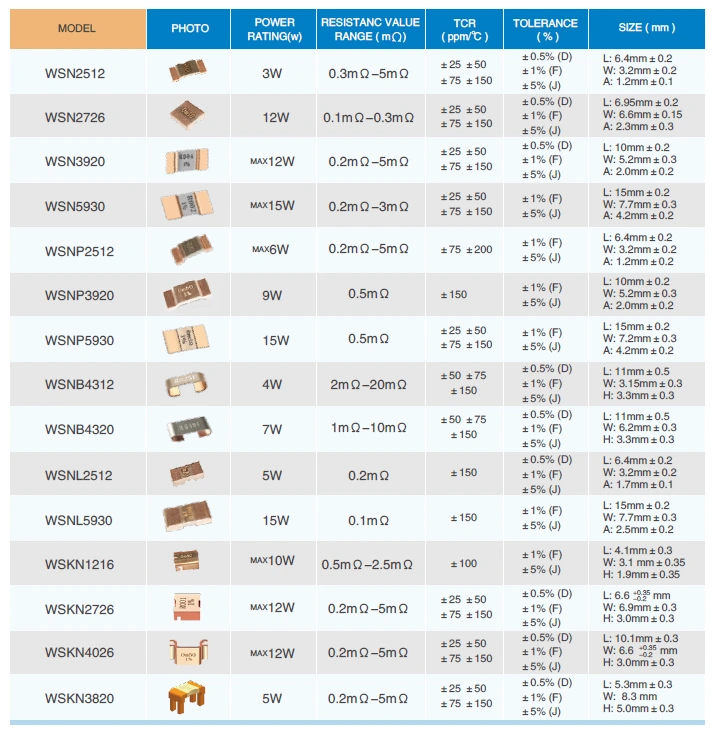

Thông số kỹ thuật

Tính năng sản phẩm

1.Kết cấu hàn chùm tia điện tử - Mối hàn nguyên khối từ hợp kim đến đồng giúp loại bỏ điện trở tiếp xúc và đảm bảo độ bền cơ học đặc biệt và độ ổn định lâu dài.

2. Điện trở cực thấp xuống tới 0,1mΩ - Cho phép đo chính xác hàng trăm ampe với tổn thất điện năng và sụt áp ở mức tối thiểu.

3. Độ tự cảm cực thấp (0,5nH – 5nH) – Độ tự cảm ký sinh gần bằng 0 cho phép sử dụng trong các mạch chuyển mạch tần số cao (lên đến vài MHz) mà không bị méo tín hiệu.

4. EMF nhiệt điện rất thấp (<1µV/°C) – Giảm thiểu sai số đo do chênh lệch nhiệt độ trên điện trở, rất quan trọng để cảm biến dòng điện chính xác.

5. Nhiều tùy chọn hợp kim – Chọn Manganin (TCR thấp), Karma (độ ổn định cao) hoặc FeCrAl (nhiệt độ cao) để tối ưu hóa hiệu suất cho các ứng dụng cụ thể.

6.Dấu chân SMD tiêu chuẩn công nghiệp – Có sẵn ở các kích cỡ 2512, 3920, 5930 và 2726, tương thích với các quy trình lắp ráp tự động.

7. Mật độ công suất cao - Lên đến 7W trong gói 5930 nhỏ gọn, lý tưởng cho các mô-đun nguồn và bộ pin bị hạn chế về không gian.

8. Dung sai chính xác - ± 0,5% có sẵn để đo dòng điện có độ chính xác cao trong BMS ô tô và truyền động công nghiệp.

9.Cấu trúc hoàn toàn bằng kim loại - Không có chất nền gốm hoặc vật liệu màng dày đảm bảo khả năng xử lý xung và độ dẫn nhiệt vượt trội.

Ứng dụng sản phẩm

Bản vẽ và kích thước

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở cảm biến dòng điện bằng hợp kim trần:

● Đóng gói băng & cuộn: Tất cả điện trở dòng WSN đều được cung cấp trên cuộn 7 inch hoặc 13 inch (số lượng mỗi cuộn: 4000 cho 2512, 2000 cho 3920/5930, 1000 cho 2726), tương thích với lắp ráp gắp và đặt tự động.

● Đóng gói số lượng lớn: Có sẵn theo yêu cầu để tạo mẫu hoặc sản xuất số lượng nhỏ.

● Độ nhạy ẩm: Những điện trở này được phân loại là MSL 1 (thời hạn sử dụng không giới hạn) và không yêu cầu xử lý đặc biệt về độ ẩm.

● Tài liệu: Danh sách đóng gói, giấy chứng nhận kiểm tra và tờ khai nguyên liệu đi kèm với mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Câu hỏi thường gặp

1.Q: Ưu điểm của việc chọn RST Electric là gì?

Trả lời: Chúng tôi đã tham gia sâu vào lĩnh vực Điện trở cảm biến dòng điện hợp kim trần trong hơn 10 năm. Chúng tôi là nhà sản xuất được chứng nhận có toàn quyền kiểm soát việc lựa chọn hợp kim, quá trình thử nghiệm và hàn chùm tia điện tử. Không có bước trung gian. Nhà máy cung cấp sản phẩm trực tiếp với giá thành hợp lý. Chúng tôi có cơ sở sản xuất được chứng nhận ISO 9001 và dây chuyền sản xuất chuyên dụng. Mỗi sản phẩm đều trải qua 100% thử nghiệm về điện và các mẫu đều vượt qua bài kiểm tra độ tin cậy cấp ô tô AEC-Q200. Chất lượng ổn định và có thể kiểm soát được, đồng thời có thể thích ứng chính xác với các tình huống đòi hỏi khắt khe như ứng dụng ô tô và công nghiệp.

2. Hỏi: Công ty của bạn cung cấp những dịch vụ tùy biến nào?

Trả lời: Chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện trên nhiều kích thước: Kích thước gói hỗ trợ các thông số kỹ thuật tiêu chuẩn như 2512 và 3920, cũng như các kích thước tùy chỉnh; phạm vi điện trở là từ 0,1mΩ đến 5mΩ và các giá trị điện trở đặc biệt có thể được tùy chỉnh; dung sai có thể thấp tới ± 0,1%, phù hợp với các yêu cầu về độ chính xác khác nhau; vật liệu có thể là đồng mangan, Kama, v.v. hoặc hợp kim tùy chỉnh; đồng thời, tùy chọn TCR từ ±100 đến ±750ppm/°C được hỗ trợ và lớp phủ đầu cuối có thể được chọn là mạ thiếc nguyên chất, thiếc chì hoặc mạ vàng theo nhu cầu.

3. Hỏi: Đảm bảo chất lượng là gì?

Trả lời: Mỗi Điện trở cảm biến dòng điện bằng hợp kim trần mà chúng tôi sản xuất đều trải qua thử nghiệm điện 100%, tập trung vào việc kiểm tra các thông số cốt lõi như giá trị điện trở và dung sai. Các mẫu cũng được kiểm tra theo tiêu chuẩn AEC-Q200, bao gồm chu kỳ nhiệt độ, tuổi thọ tải, bảo quản ở nhiệt độ cao và kiểm tra độ ẩm, đáp ứng đầy đủ các yêu cầu về hiệu suất cho các ứng dụng ô tô. Chúng tôi có hệ thống sản xuất được chứng nhận ISO 9001 và đội ngũ kỹ thuật chuyên nghiệp chuyên cung cấp các giải pháp phát hiện dòng điện cấp ô tô, đảm bảo độ ổn định và độ tin cậy lâu dài của sản phẩm.

4. Hỏi: Thời gian giao hàng, phương thức vận chuyển và đảm bảo sau bán hàng là gì?

A: Thời gian giao hàng linh hoạt. Đối với sản phẩm có kích thước tiêu chuẩn phải mất 10-15 ngày làm việc; đối với các sản phẩm tùy chỉnh, phải mất 15-25 ngày làm việc. Phương thức vận chuyển có thể được lựa chọn dựa trên số lượng mua. Đối với những lô hàng nhỏ có thể sử dụng dịch vụ chuyển phát nhanh quốc tế như DHL; đối với lô hàng trung bình, có thể áp dụng vận tải hàng không; đối với lô hàng lớn có thể sử dụng vận tải đường biển. Sau bán hàng cung cấp bảo hành 12 tháng. Chẩn đoán lỗi từ xa và cung cấp phụ tùng thay thế có sẵn. Các tài liệu đầy đủ như báo cáo thử nghiệm và chứng chỉ vật liệu có thể được cung cấp cùng với hàng hóa. Đồng thời, hỗ trợ kỹ thuật tích hợp sản phẩm được cung cấp trong suốt quá trình để đảm bảo trải nghiệm mua hàng không phải lo lắng.
