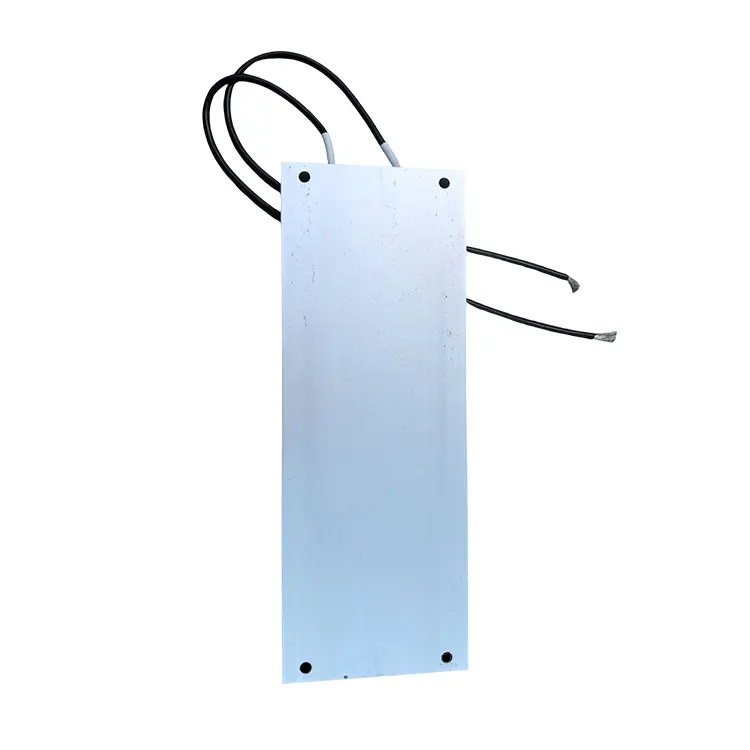

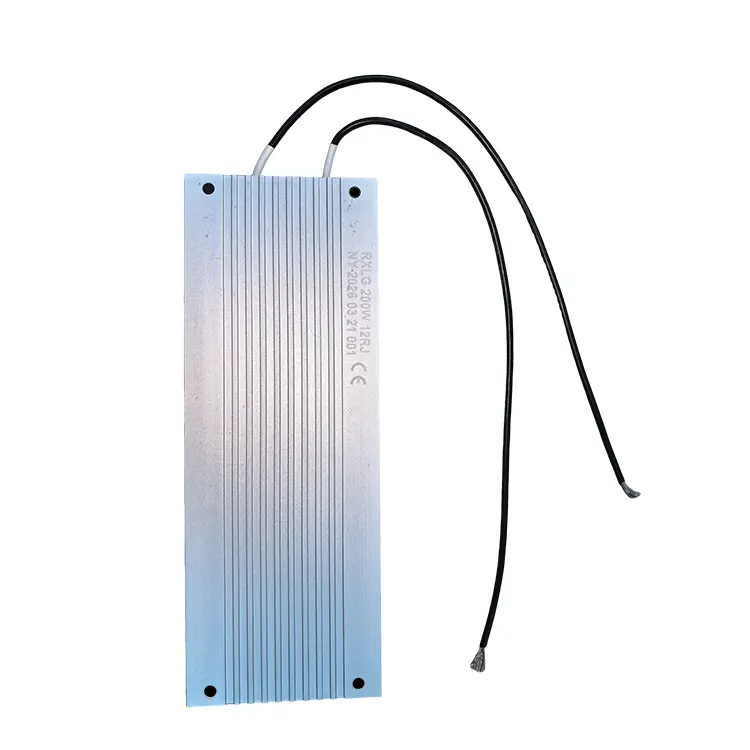

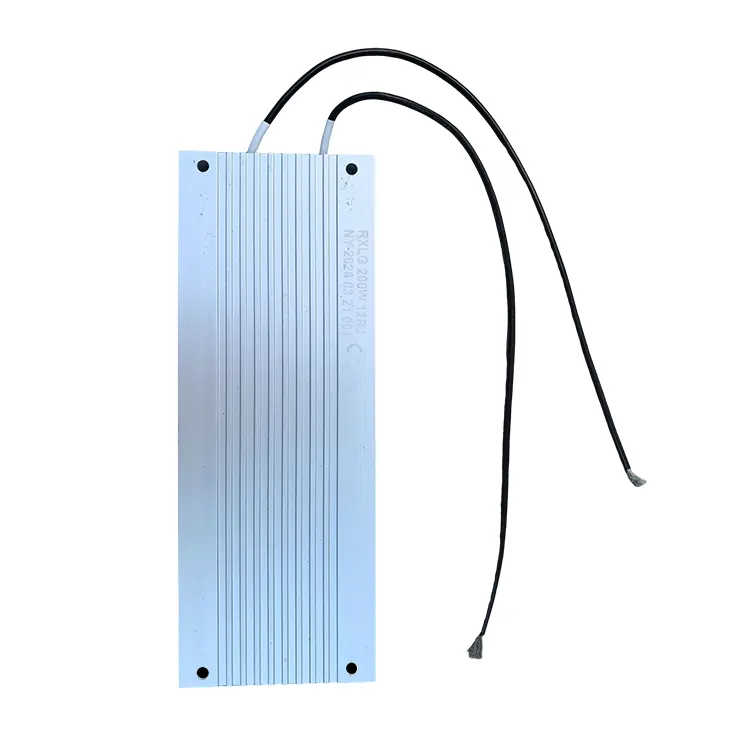

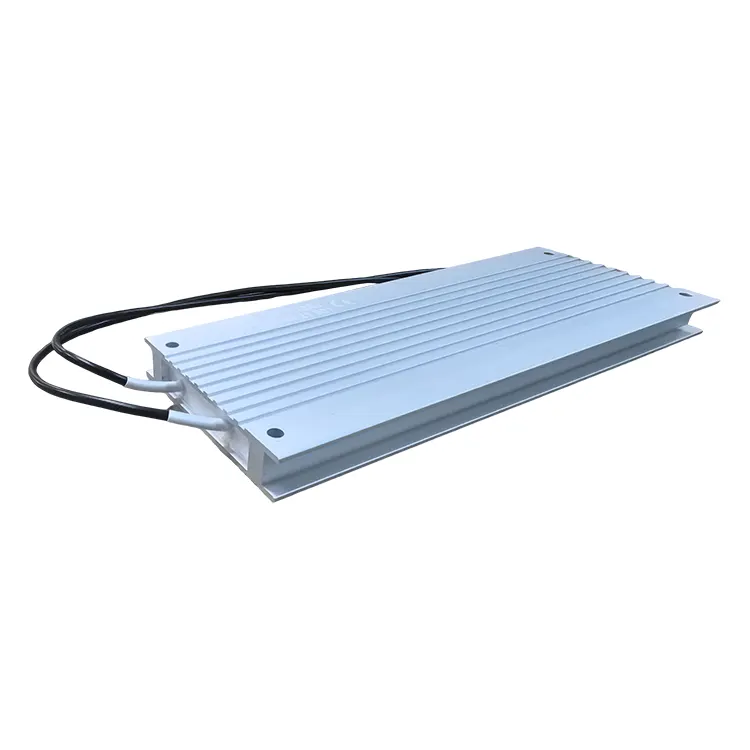

Điện trở bọc kim loại

Điện trở bọc kim loại của RST Electric đại diện cho một giải pháp tiên tiến cho các ứng dụng yêu cầu khả năng tạo xung cao trong một gói nhỏ gọn, cấu hình thấp. Không giống như các điện trở nguồn thông thường, Điện trở cấu hình thấp này có thành phần quấn dây chuyên dụng được gói gọn trong vỏ bọc kim loại chắc chắn, được thiết kế đặc biệt để lắp tản nhiệt nhằm tăng cường khả năng tiêu tán điện năng. Khi được gắn trên tản nhiệt thích hợp, mức công suất tăng gấp đôi – ví dụ: RXLT150 cung cấp 150W không có tản nhiệt và 300W có tản nhiệt, mang đến sự linh hoạt về thiết kế đặc biệt cho các kỹ sư cân bằng các yêu cầu về không gian và nhiệt.

Cấu trúc nhấn mạnh độ tin cậy trong các điều kiện khắc nghiệt: mỗi thiết bị chịu được tình trạng quá tải xung gấp 10 lần công suất định mức trong 5 giây, khiến thiết bị trở nên lý tưởng để thu năng lượng tái tạo trong các mạch phanh và tồn tại các đợt tăng vọt nhất thời trong các ứng dụng biến tần. Cáp định mức 600V tiêu chuẩn đơn giản hóa việc đi dây tại hiện trường và đảm bảo vận hành an toàn trong môi trường công nghiệp trung thế. Hệ số dạng cấu hình thấp – với chiều cao giảm đáng kể so với các điện trở gắn trên khung hoặc hình ống truyền thống – cho phép lắp đặt trong các thùng nông, hộp đầu cuối động cơ hoặc gắn trực tiếp vào khung truyền động.

Hiệu suất điện được xác nhận thông qua kiểm tra nghiêm ngặt: điện trở cách điện vượt quá 10GΩ ở 500V và khả năng chịu điện môi được xác minh ở 4000V AC, đảm bảo vận hành an toàn trong hệ thống điện áp cao. Hệ số nhiệt độ được duy trì trong khoảng ≤ ±150 ppm/°C, đảm bảo giá trị điện trở ổn định trong phạm vi hoạt động lên đến nhiệt độ bề mặt +250°C. Là nhà sản xuất Điện trở bọc kim loại đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật điện trở nguồn với khả năng sản xuất chính xác để cung cấp các bộ phận đáp ứng yêu cầu khắt khe của điện tử công suất hiện đại.

Thông số kỹ thuật

Tính năng sản phẩm

1. Khả năng xung cao - Chịu được tình trạng quá tải xung ở công suất định mức 10 × trong 5 giây, lý tưởng để thu năng lượng tái tạo trong các mạch hãm và sống sót sau các đợt tăng vọt nhất thời.

2.Thiết kế cấu hình thấp - Hệ số dạng nhỏ gọn cho phép lắp đặt trong các thùng nông, hộp đầu cuối động cơ và hệ thống truyền động bị giới hạn về không gian.

3. Xếp hạng công suất linh hoạt - Xếp hạng công suất kép (có / không có tản nhiệt) mang lại sự linh hoạt trong thiết kế; công suất tăng gấp đôi khi gắn tản nhiệt đúng cách.

4.Cáp điện áp cao – Cáp định mức 600V tiêu chuẩn giúp đơn giản hóa việc đi dây tại hiện trường và đảm bảo vận hành an toàn trong các ứng dụng công nghiệp trung thế.

5. Cách điện vượt trội – Điện trở cách điện ≥ 10GΩ @ 500V và khả năng chịu điện môi 4000V AC đảm bảo vận hành an toàn trong hệ thống điện áp cao.

6.TCR thấp – Hệ số nhiệt độ ≤ ±150 ppm/°C đảm bảo giá trị điện trở ổn định trên toàn bộ phạm vi hoạt động lên tới +250°C.

7. Tối ưu hóa cho các ứng dụng phanh & biến tần - Được thiết kế đặc biệt cho các mạch phanh động, bảo vệ biến tần/bộ chuyển đổi và các ứng dụng truyền động động cơ.

8. Cấu trúc ốp kim loại chắc chắn - Vỏ hợp kim nhôm giúp bảo vệ cơ học và truyền nhiệt hiệu quả đến bề mặt lắp đặt.

9. Phạm vi điện trở rộng - Từ 2,2Ω đến 1,1kΩ đáp ứng các yêu cầu tiêu tán năng lượng và cảm biến dòng điện đa dạng.

Ứng dụng sản phẩm

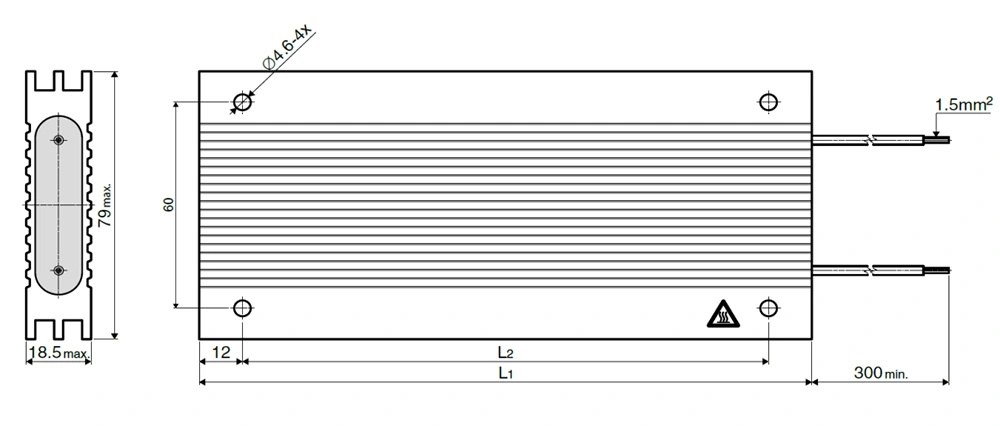

Bản vẽ và kích thước

Loại   L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Đóng gói và vận chuyển

Bao bì độc lập

RST Electric rất coi trọng sự an toàn trong vận chuyển sản phẩm. Mỗi điện trở bọc kim loại được đóng gói độc lập. Đầu tiên nó được bọc bằng màng bong bóng điện chống tĩnh điện, sau đó được đặt trong hộp đóng gói độc lập. Điều này mang lại sự bảo vệ toàn diện cho vỏ kim loại và đầu cáp, tránh hư hỏng do ma sát và va chạm trong quá trình vận chuyển.

Thiết kế bao bì khác nhau

Các sợi cáp sẽ được cuộn lại, phân loại và cố định bằng dây buộc cáp để tránh hư hỏng trong quá trình vận chuyển; Đối với những đơn hàng số lượng lớn, thùng carton sóng được sử dụng để đóng gói, bên trong có vách ngăn xốp để ngăn các điện trở va chạm với nhau.

Dịch vụ vận chuyển hàng hóa linh hoạt

Mỗi lô hàng đều có kèm theo danh sách đóng gói và giấy chứng nhận kiểm tra, tạo điều kiện thuận lợi cho khách hàng xác minh sự tuân thủ. Các phương thức vận chuyển hàng hóa rất linh hoạt, với DHL/FedEx/UPS express cho lô hàng nhỏ, vận tải hàng không cho lô hàng vừa và vận tải đường biển cho lô lớn, đáp ứng nhiều nhu cầu khác nhau.

Kiểm tra nghiêm ngặt

Tất cả các sản phẩm đều trải qua thử nghiệm điện 100% trước khi đóng gói. Các thử nghiệm chính bao gồm giá trị điện trở, độ cách điện và độ bền điện môi. Chỉ sau khi đáp ứng các tiêu chuẩn về hiệu suất, chúng mới được xuất xưởng, đảm bảo sản phẩm hoạt động ổn định.

Tại sao chọn RST Electric？

Khi khả năng xung và thiết kế nhỏ gọn đóng vai trò quan trọng, RST Electric sẽ đáp ứng.

Nhà máy trực tiếp, Chuyên gia ốp kim loại

● Chúng tôi là Nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chuyên sản xuất Điện trở bọc kim loại trong hơn 10 năm.

● Hoàn thành việc kiểm soát nội bộ đối với quá trình sản xuất phần tử quấn dây, chế tạo vỏ kim loại và lắp ráp cuối cùng – đảm bảo chất lượng ổn định.

● Định giá trực tiếp tại nhà máy cho mọi Điện trở cấu hình thấp, với cơ cấu chi phí minh bạch và không qua trung gian.

Sản xuất chuyên nghiệp và đảm bảo chất lượng

● Cơ sở được chứng nhận ISO 9001 với dây chuyền sản xuất chuyên dụng cho điện trở xung cao.

● Thực hiện kiểm tra điện 100% (điện trở, cách điện, điện môi) trên từng thiết bị.

● Xác nhận tình trạng quá tải xung đảm bảo mỗi điện trở đáp ứng công suất định mức 10 ×.

● Đội ngũ kỹ thuật giàu kinh nghiệm chuyên về ứng dụng phanh và biến tần.

🌍 Kinh nghiệm toàn cầu, nhà cung cấp đáng tin cậy

● Nhà cung cấp đã được chứng minh cho các nhà sản xuất truyền động động cơ, nhà sản xuất biến tần và nhà tích hợp hệ thống năng lượng tái tạo trên toàn thế giới.

● Xuất khẩu sang hơn 40 quốc gia, bao gồm Đức, Mỹ, Nhật Bản, Hàn Quốc và Ý.

● Chuyên môn sâu về lĩnh vực ứng dụng yêu cầu xử lý xung cao và thiết kế nhỏ gọn.

Tùy chỉnh vô tận

● Định mức công suất: 150W đến 600W (có sẵn cao hơn trong cấu hình tùy chỉnh).

● Giá trị điện trở: 2,2Ω đến 1,1kΩ (có sẵn các giá trị đặc biệt).

● Dung sai: ±5% (dung sai tùy chỉnh có sẵn theo yêu cầu).

● Độ dài cáp: Có sẵn độ dài tiêu chuẩn hoặc tùy chỉnh.

● Đầu cuối: Cáp định mức 600V / Đầu nối tùy chỉnh / Dây dẫn bay.

● Lắp đặt: Giá đỡ tản nhiệt tiêu chuẩn / Giá đỡ tùy chỉnh.

Giao hàng đáng tin cậy và hỗ trợ trọn đời

● Thời gian thực hiện tiêu chuẩn: 7-10 ngày đối với xếp hạng tiêu chuẩn; 15-20 ngày cho cấu hình tùy chỉnh.

● Tài liệu toàn diện: Báo cáo thử nghiệm, chứng nhận vật liệu, tuyên bố RoHS/CE.

● Hỗ trợ kỹ thuật sẵn có để tích hợp vào bộ truyền động, bộ biến tần và hệ thống phanh.
