Điện trở gốm ngang

Thiết kế cơ bản

Điện trở gốm nằm ngang của RST Electric đại diện cho dòng linh kiện cổ điển, có tính linh hoạt cao giúp cân bằng khả năng xử lý điện năng, độ tin cậy và hiệu quả chi phí. Được bọc trong vỏ gốm hình chữ nhật có dây dẫn hướng trục, Điện trở công suất gốm này được thiết kế để lắp xuyên lỗ trên bảng mạch in hoặc lắp khung bằng giá đỡ. Vật liệu vỏ – gốm chịu nhiệt độ cao, chống cháy – mang lại khả năng dẫn nhiệt, cách điện và bảo vệ cơ học tuyệt vời, cho phép điện trở hoạt động liên tục ở nhiệt độ bề mặt lên tới +200°C mà không bị suy giảm chất lượng.

Công nghệ phần tử bên trong & Tính năng kết cấu

Trong nội bộ, dòng SQP cung cấp hai công nghệ phần tử riêng biệt: cấu trúc quấn dây cho các ứng dụng yêu cầu khả năng xung cao và giá trị điện trở thấp (xuống tới 0,1Ω) và cấu trúc màng kim loại cho các ứng dụng yêu cầu độ ồn thấp hơn và giá trị điện trở cao hơn (lên tới 100kΩ). Cả hai phiên bản đều được bọc bằng chất độn silica vô cơ, đảm bảo hiệu quả truyền nhiệt cũng như khả năng chống ẩm và rung. Cấu hình dây dẫn ngang (trục) giúp đơn giản hóa việc bố trí PCB và chèn tự động, trong khi hình chữ nhật phẳng giúp lắp đặt ổn định và đánh dấu rõ ràng để dễ nhận biết.

Xác nhận chất lượng và chuyên môn sản xuất

Mỗi đơn vị đều trải qua quá trình xác nhận chất lượng nghiêm ngặt. Kiểm tra khả năng hàn đảm bảo độ bao phủ >90% ở nhiệt độ 260±5°C trong 2 giây. Khả năng chịu điện môi được xác minh ở 500VAC trong 5 giây mà không bị hỏng. Hệ số nhiệt độ được duy trì trong khoảng ≤ ±300 ppm/°C. Chu kỳ nhiệt độ từ -55°C đến +200°C (3 chu kỳ) xác nhận tính toàn vẹn về mặt cơ học, trong khi thử nghiệm độ bền ở điện áp định mức trong 1000 giờ đảm bảo độ ổn định lâu dài. Kiểm tra quá tải ở công suất định mức 5× hoặc 10× (tùy thuộc vào loại phần tử) sẽ xác minh khả năng xung. Là nhà sản xuất Điện trở gốm nằm ngang đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật điện trở với khả năng sản xuất chính xác để cung cấp các bộ phận đáp ứng yêu cầu khắt khe của thiết bị điện tử hiện đại.

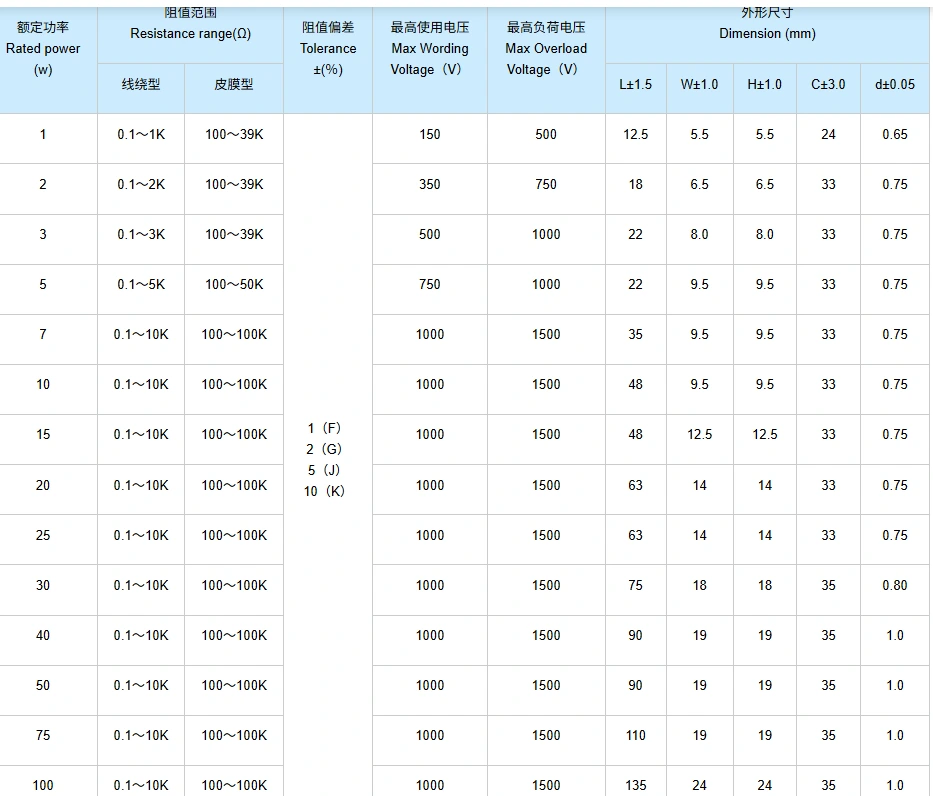

Thông số kỹ thuật

Tính năng sản phẩm

1.Dải công suất rộng – Từ 1W đến 100W trong một chuỗi duy nhất, bao gồm các ứng dụng đa dạng từ mạch tín hiệu nhỏ đến tải công suất cao.

2. Công nghệ phần tử kép - Tùy chọn quấn dây cho điện trở thấp và khả năng tạo xung cao; tùy chọn màng kim loại cho độ ồn thấp và độ bền cao.

3. Vỏ gốm chống cháy - Được bọc trong chất độn silica vô cơ trong vỏ gốm, mang lại khả năng tản nhiệt, cách điện và bảo vệ cơ học tuyệt vời.

4. Vận hành ở nhiệt độ cao - Vận hành liên tục ở nhiệt độ bề mặt lên tới +200°C với mức giảm tuyến tính để sử dụng an toàn.

5.Dung sai chính xác – Có sẵn từ ±1% đến ±10% để đáp ứng các yêu cầu về mạch chặt chẽ hoặc các thiết kế nhạy cảm với chi phí.

6.Độ bền đầu cuối mạnh mẽ - Thử nghiệm kéo 10N đảm bảo tính toàn vẹn của mối hàn và khả năng lắp xuyên lỗ đáng tin cậy.

7. Xác nhận chất lượng nghiêm ngặt - Kiểm tra 100% khả năng hàn, độ bền điện môi và độ bền đảm bảo độ tin cậy của trường.

8.TCR thấp – ≤ ±300 ppm/°C đảm bảo giá trị điện trở ổn định trong phạm vi nhiệt độ hoạt động.

9.Khả năng chống ẩm tuyệt vời – Thử nghiệm nhiệt ẩm ở 40°C / 95% RH trong 96 giờ xác nhận hiệu suất trong môi trường ẩm ướt.

10. Yếu tố hình thức tiêu chuẩn hóa – Kích thước nhất quán trong các mức công suất giúp đơn giản hóa việc bố trí PCB và thiết lập thiết bị chèn tự động.

Ứng dụng sản phẩm

Bản vẽ và kích thước

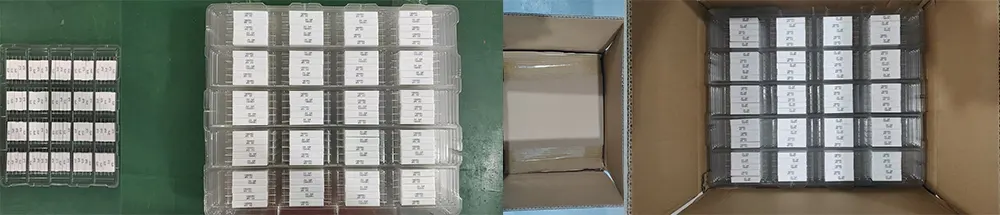

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở gốm nằm ngang:

● Đóng gói số lượng lớn: Điện trở được đóng gói trong túi nhựa chống tĩnh điện, sau đó đặt trong thùng carton có đệm xốp để tránh chì bị cong và hư hỏng gốm.

● Bảo vệ chì: Dây dẫn được giữ thẳng và được bảo vệ bằng nắp cuối hoặc dải xốp.

● Chứng từ: Danh sách đóng gói và giấy chứng nhận kiểm tra kèm theo mỗi lô hàng.

● Tùy chọn vận chuyển: Chuyển phát nhanh (DHL/FedEx/UPS) cho số lượng nhỏ, vận chuyển hàng không cho khối lượng trung bình, vận tải đường biển cho các đơn hàng số lượng lớn.

Tất cả các thiết bị đều trải qua 100% kiểm tra điện và kiểm tra trực quan trước khi đóng gói để đảm bảo chúng đáp ứng các giá trị điện trở quy định và tiêu chuẩn mỹ phẩm.
