Ngân hàng tải làm mát bằng chất lỏng 200kw 380v

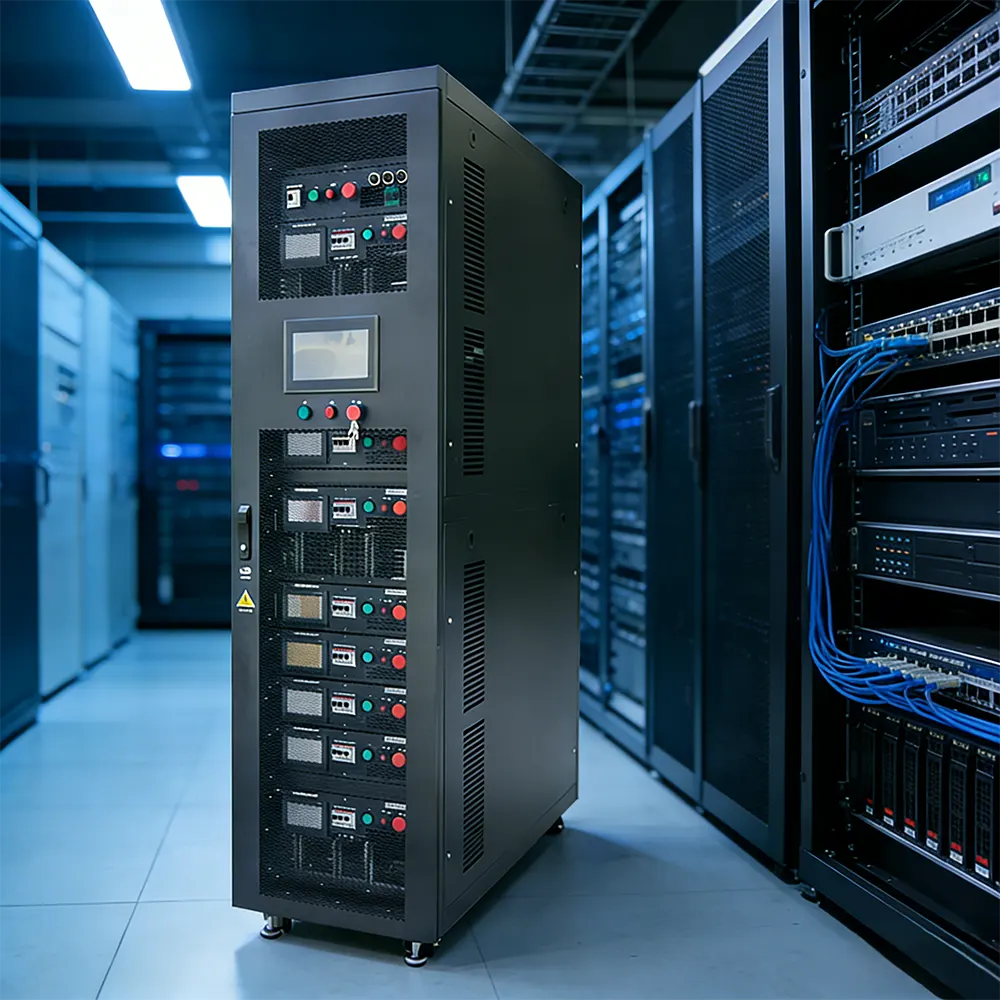

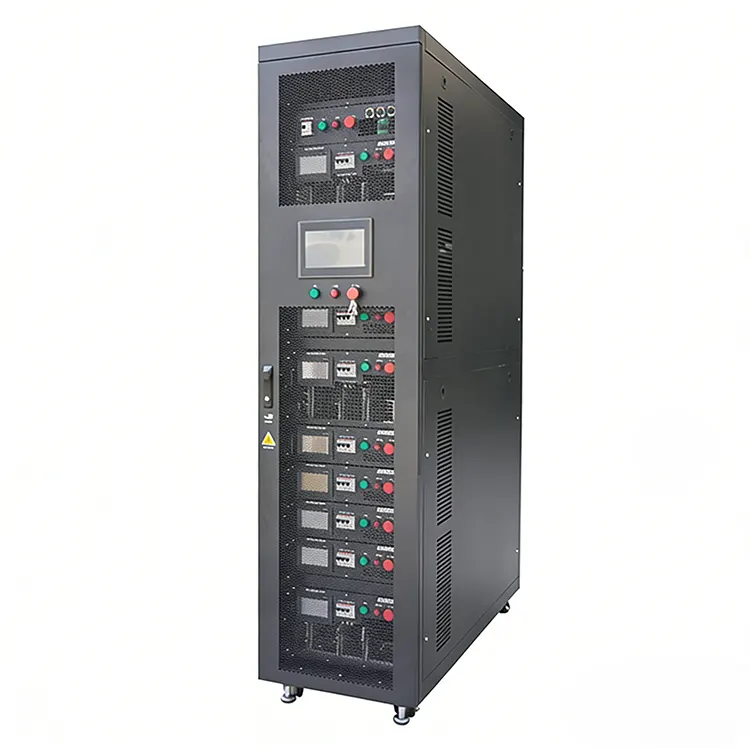

Ngân hàng tải làm mát bằng chất lỏng 200kW 380V của RST Electric thể hiện sự thay đổi mô hình trong công nghệ thử nghiệm công suất cao. Được đặt trong vỏ giá 42U tiêu chuẩn (W600×D1400×H1800mm), Ngân hàng làm mát bằng chất lỏng 200kW 380V này loại bỏ nhu cầu về bộ xử lý không khí lớn hoặc hệ thống xả của cơ sở bằng cách truyền nhiệt trực tiếp đến cơ sở hạ tầng làm mát bằng chất lỏng hiện có của cơ sở. Hệ thống có mạch làm mát bằng thép không gỉ 304 với kết nối đầu vào/đầu ra DN32, có khả năng xử lý tốc độ dòng chảy lên tới 200L/phút (12m³/h) ở áp suất thiết kế 0,4MPa.

Cảm biến nhiệt độ chính xác theo dõi nhiệt độ chất làm mát đầu vào/đầu ra, duy trì tải nhiệt ổn định với mức tăng nhiệt độ 15°C ở công suất tối đa và giảm áp suất ≤5psi. Bản thân hệ thống tải điện trở cung cấp độ phân giải bước 5kW với độ chính xác tải ±2%, cho phép mô phỏng chi tiết các tải CNTT trong thế giới thực. Các tùy chọn điều khiển bao gồm màn hình cảm ứng HMI cục bộ, phần mềm PC từ xa, RS485/Modbus RTU và khả năng ghi dữ liệu đầy đủ.

Là nhà sản xuất Ngân hàng làm mát bằng chất lỏng 200kW hàng đầu tại Trung Quốc, RST Electric kết hợp hơn 15 năm chuyên môn về điện trở nguồn với công nghệ làm mát bằng chất lỏng tiên tiến để cung cấp các giải pháp đáp ứng yêu cầu khắt khe của trung tâm dữ liệu thế hệ tiếp theo và cơ sở điện toán hiệu suất cao.

Thông số kỹ thuật

Tính năng sản phẩm

1.Mật độ công suất cực cao – Cung cấp 200kW trong kích thước 42U nhỏ gọn, lý tưởng cho môi trường trung tâm dữ liệu bị giới hạn về không gian.

2.Hoạt động yên tĩnh - Loại bỏ tiếng ồn của quạt tải truyền thống; chỉ có máy bơm tuần hoàn tạo ra âm thanh tối thiểu (<65dB), khiến nó phù hợp với không gian văn phòng hoặc phòng thí nghiệm.

3. Quản lý nhiệt chính xác – Giám sát thời gian thực về tốc độ dòng chảy, nhiệt độ đầu vào/đầu ra và độ giảm áp suất cho phép xác thực CDU và hệ thống làm mát chính xác.

4. Mạch làm mát bằng thép không gỉ - Cấu trúc bằng thép không gỉ 304 với kết nối ba kẹp DN32 đảm bảo khả năng chống ăn mòn và khả năng tương thích với các phương tiện làm mát khác nhau.

5.Kết nối dự phòng – Cổng đầu vào/đầu ra kép (dự phòng 1+1) cho phép kết nối với hệ thống làm mát chính và dự phòng mà không cần cấu hình lại.

6.Bộ an toàn toàn diện – Bao gồm phát hiện rò rỉ chất lỏng, bảo vệ lỗi dòng chảy và tắt máy khi nhiệt độ quá cao – rất quan trọng đối với môi trường trung tâm dữ liệu nhạy cảm.

7. Tải độ phân giải cao – Bước tăng 5kW cho phép mô phỏng chính xác cấu hình nguồn của giá máy chủ từ tải một phần đến tải đầy.

8. Hoạt động độc lập - Không phụ thuộc vào điều hòa không khí của cơ sở để loại bỏ nhiệt; nhiệt được loại bỏ trực tiếp thông qua cơ sở hạ tầng làm mát bằng chất lỏng của khách hàng.

9.Mô phỏng trong thế giới thực – Mô phỏng chính xác các đặc tính nhiệt và điện của giá đỡ máy chủ mật độ cao (>30kW mỗi giá) để xác thực làm mát D2C (Trực tiếp tới Chip).

10. Thu thập dữ liệu nâng cao – Ghi lại và ghi lại tất cả các thông số quan trọng để phân tích và báo cáo sau thử nghiệm.

Ứng dụng sản phẩm

● Kiểm tra CDU của Trung tâm Dữ liệu – Xác thực hiệu suất của Bộ phân phối chất làm mát (CDU) dưới tải CNTT mô phỏng lên tới 200kW.

● Phát triển máy chủ làm mát bằng chất lỏng – Cung cấp tải nhiệt được kiểm soát để thử nghiệm hệ thống làm mát nhúng trực tiếp vào chip và nhúng trong phòng thí nghiệm R&D.

● Nghiên cứu quản lý nhiệt cơ sở – Đặc trưng khả năng loại bỏ nhiệt của cơ sở hạ tầng làm mát trung tâm dữ liệu trong các kịch bản tải khác nhau.

● Điện toán hiệu năng cao (HPC) – Mô phỏng sản lượng nhiệt của các cụm GPU và giá đỡ máy tính mật độ cao để tối ưu hóa khả năng làm mát.

● Môi trường phòng thí nghiệm & thử nghiệm – Cho phép thử nghiệm nguồn điện yên tĩnh, sạch sẽ và hiệu quả trong những không gian nhạy cảm về âm thanh hoặc được kiểm soát chất lượng không khí.

● Vận hành trung tâm dữ liệu siêu quy mô – Xác thực việc tích hợp hệ thống làm mát bằng chất lỏng với cơ sở hạ tầng giám sát và phân phối điện.

● Xác thực trang bị thêm hệ thống làm mát – Kiểm tra công suất của hệ thống làm mát được nâng cấp hoặc sửa đổi trước khi triển khai CNTT trực tiếp.

Về Gói

Ngân hàng tải làm mát bằng chất lỏng 200kW 380V là thiết bị được chế tạo chính xác yêu cầu xử lý cẩn thận trong quá trình vận chuyển. RST Electric đóng gói từng thiết bị bằng các biện pháp bảo vệ sau:

● Thiết bị được bắt vít chắc chắn vào một pallet nặng có giá đỡ chống rung

● Được bọc trong màng VCI chống thấm nước để ngăn hơi ẩm xâm nhập

● Được đặt trong thùng gỗ dán tùy chỉnh có đệm xốp ở những điểm quan trọng

● Tất cả các kết nối chất làm mát được đậy nắp và bịt kín để tránh nhiễm bẩn

● Gói tài liệu bao gồm chứng chỉ kiểm tra áp suất, chứng nhận vật liệu và báo cáo kiểm tra tại nhà máy

Các lựa chọn vận chuyển bao gồm vận tải đường biển LCL hoặc FCL, vận tải hàng không hoặc chuyển phát nhanh cho các yêu cầu khẩn cấp. Trước khi giao hàng, mỗi Ngân hàng làm mát bằng chất lỏng 200kW đều phải trải qua quá trình kiểm tra nghiệm thu toàn bộ tại nhà máy (FAT) bao gồm kiểm tra áp suất, phát hiện rò rỉ và xác nhận nhiệt toàn tải.

Giới thiệu về RST Electric

Nhà máy trực tiếp, Chuyên gia làm mát bằng chất lỏng

● Chúng tôi là Nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chuyên sản xuất Ngân hàng tải làm mát bằng chất lỏng 200kW 380V tiên tiến.

● Hoàn thành việc kiểm soát nội bộ đối với thiết kế, chế tạo mạch làm mát, lắp ráp điện và thử nghiệm – đảm bảo chất lượng vượt trội.

● Định giá trực tiếp tại nhà máy cho mỗi Ngân hàng làm mát bằng chất lỏng 200kW, với cơ cấu chi phí minh bạch và không qua trung gian.

Chuyên môn sản xuất & nhiệt chuyên nghiệp

● Hơn 15 năm kinh nghiệm trong lĩnh vực kỹ thuật điện trở nguồn, giờ đây đã mở rộng sang các giải pháp làm mát bằng chất lỏng cho các ứng dụng thế hệ tiếp theo.

● Cơ sở vật chất được chứng nhận ISO 9001 có phòng sạch chuyên dụng để lắp ráp mạch làm mát.

● Thực hiện kiểm tra rò rỉ khí heli 100% trên mọi mạch làm mát trước khi lắp ráp lần cuối.

● Khả năng xác nhận và mô phỏng nhiệt nội bộ cho các yêu cầu làm mát tùy chỉnh.

Kinh nghiệm toàn cầu, Nhà cung cấp đáng tin cậy

● Nhà cung cấp đã được chứng minh cho các nhà khai thác trung tâm dữ liệu, nhà sản xuất thiết bị CNTT và nhà tích hợp hệ thống làm mát trên toàn thế giới.

● Thành tích xuất khẩu sang thị trường Mỹ, Châu Âu, Singapore và Trung Đông.

● Kiến thức chuyên môn sâu về quản lý nhiệt trung tâm dữ liệu và thử nghiệm năng lượng mật độ cao.

Tùy chỉnh vô tận

● Tùy chọn môi chất làm mát: Nước khử ion / Hỗn hợp Glycol / Chất lỏng điện môi / Tùy chỉnh.

● Các loại kết nối: DN32 ba kẹp / Ren NPT / Khớp nối nhanh / Tùy chỉnh.

● Kiểm soát lưu lượng: Van thủ công / Kiểm soát lưu lượng tự động / Tích hợp bơm tốc độ thay đổi.

● Cải tiến điều khiển: PLC nâng cao, tích hợp Hệ thống quản lý tòa nhà (BMS), giám sát từ xa.

● Tùy chọn đo: Đồng hồ đo lưu lượng cơ bản / Chính xác / Cảm biến nhiệt độ đa điểm.

● Các biến thể bao vây: Khung mở / giá đỡ 42U / Kích thước tùy chỉnh.

Giao hàng đáng tin cậy và hỗ trợ trọn đời

● Thời gian thực hiện tiêu chuẩn: 30-45 ngày làm việc đối với cấu hình Ngân hàng tải làm mát bằng chất lỏng 200kW 380V tùy chỉnh.

● Tài liệu toàn diện: Báo cáo kiểm tra áp suất, chứng nhận vật liệu, sổ tay hướng dẫn O&M, chứng nhận CE/ISO.

● Bảo hành 18 tháng với chẩn đoán từ xa và mạng lưới phụ tùng toàn cầu.

● Tùy chọn vận hành tại chỗ, hỗ trợ tích hợp hệ thống làm mát và đào tạo người vận hành bởi các kỹ sư hiện trường của RST.

Trường hợp dự án

1. Bối cảnh dự án

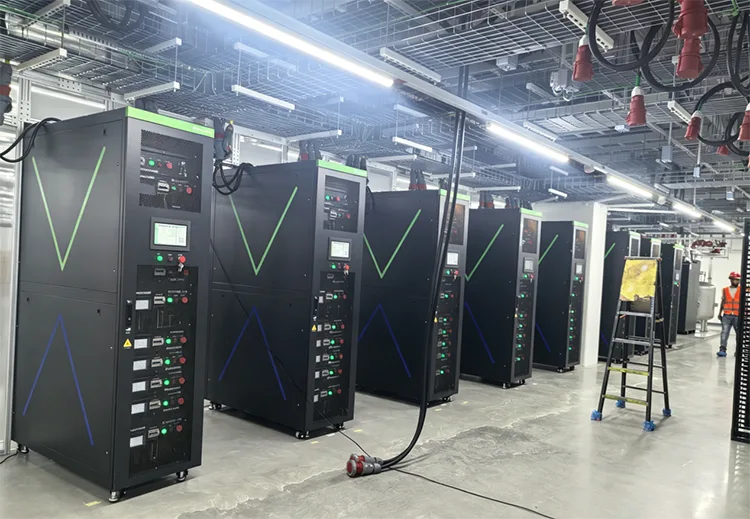

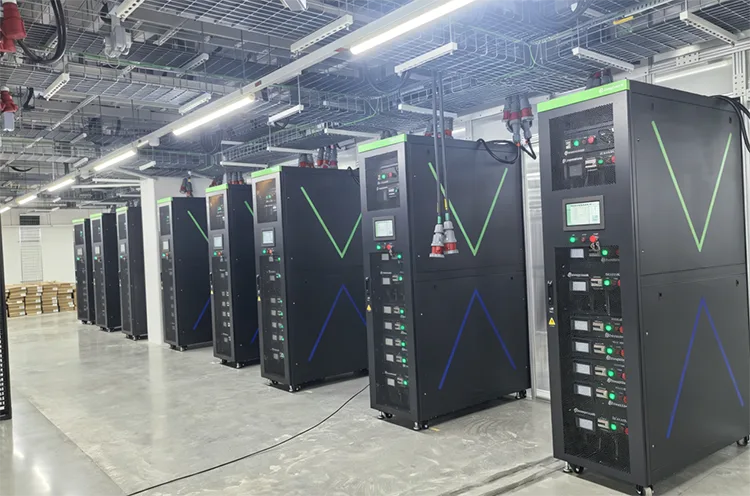

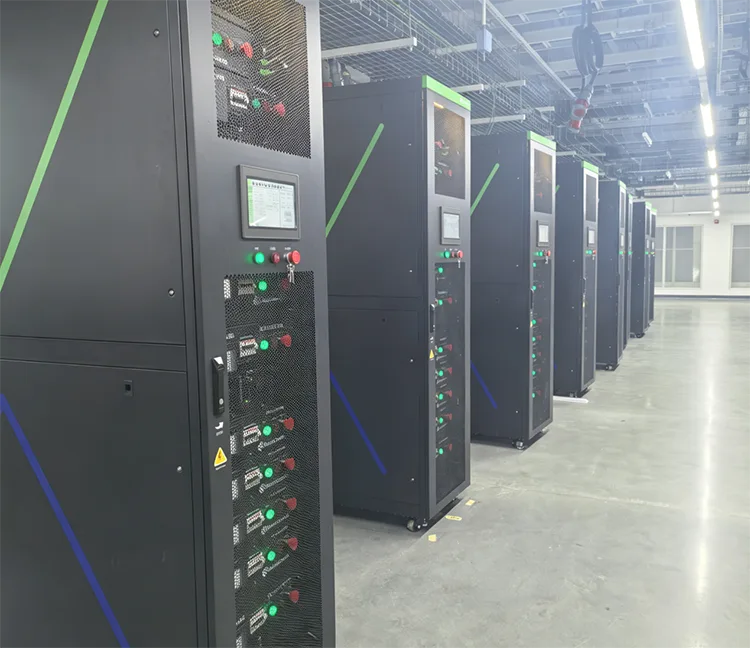

Trung tâm dữ liệu AI siêu quy mô này ở Johor, Malaysia áp dụng hệ thống tuần hoàn làm mát bằng chất lỏng CDU toàn tủ cho cụm máy chủ GPU. Trong giai đoạn nghiệm thu dự án, yêu cầu cốt lõi là xác minh xác thực khả năng làm mát thực tế của vòng tuần hoàn chất lỏng CDU, mô phỏng tải tản nhiệt thực do máy chủ mật độ cao trong tủ tạo ra.

Tải làm mát bằng không khí truyền thống không thể kết nối với đường ống tuần hoàn nước tại chỗ, không thể cung cấp tải nhiệt liên tục vào vòng CDU để kiểm tra hiệu suất làm mát trong thời gian dài; Không thể lắp đặt thiết bị làm mát không khí cồng kềnh bên trong giá đỡ 19 inch tiêu chuẩn để khôi phục lại cách bố trí nhiệt thực của tủ.

Bị ảnh hưởng bởi môi trường nhiệt độ cao vùng nhiệt đới Malaysia quanh năm, khách hàng cần ngân hàng tải chất lỏng truy cập dạng giá đỡ phù hợp với môi chất làm mát tại chỗ để hoàn thành quá trình kiểm tra tải nhiệt liên tục của hệ thống CDU và thử nghiệm toàn tải đồng bộ UPS/máy phát điện dự phòng. RST Electric cung cấp lô tải 200kW 380V đóng kín làm mát bằng chất lỏng để đạt được chứng nhận khả năng làm mát CDU chính xác tuân thủ các tiêu chuẩn chấp nhận nguồn điện TNB tại địa phương.

2. Thông số kỹ thuật cốt lõi và ưu điểm thiết kế

Đánh giá điện

Công suất định mức: 200kW, AC380V (tương thích 380~480VAC 50Hz), PF=1 tải điện trở thuần

Phân chia tải: 6kW+6kW+12kW+12kW bốn bước độc lập, điều chỉnh tinh tối thiểu 6kW, dung sai ±5%

Hoạt động đầy tải liên tục 24h; tùy chọn nối dây 1P2W/3P4W theo thông số kỹ thuật nguồn của Malaysia

Giám sát thời gian thực: điện áp, dòng điện, công suất, nhiệt độ đầu vào và đầu ra của chất làm mát, áp suất nước đường ống, dữ liệu cốt lõi để đánh giá hiệu suất trao đổi nhiệt CDU.

Đặc điểm vật liệu & kết cấu

(1) Thiết kế phù hợp tuần hoàn chất lỏng: Mạch làm mát bằng chất lỏng khép kín hỗ trợ chất làm mát nước-glycol tại chỗ của khách hàng, cổng kết nối nhanh NPT tiêu chuẩn 1" gắn trực tiếp với đường ống CDU; lưu lượng nước làm mát định mức 10 ~ 25L/phút, nhiệt độ nước đầu vào tối đa 40oC, giảm áp suất đường ống 2bar. Nhiệt lượng tỏa ra liên tục ổn định truyền nhiệt cố định vào vòng tuần hoàn CDU để kiểm tra hiệu suất loại bỏ nhiệt thực tế của hệ thống làm mát bằng chất lỏng.

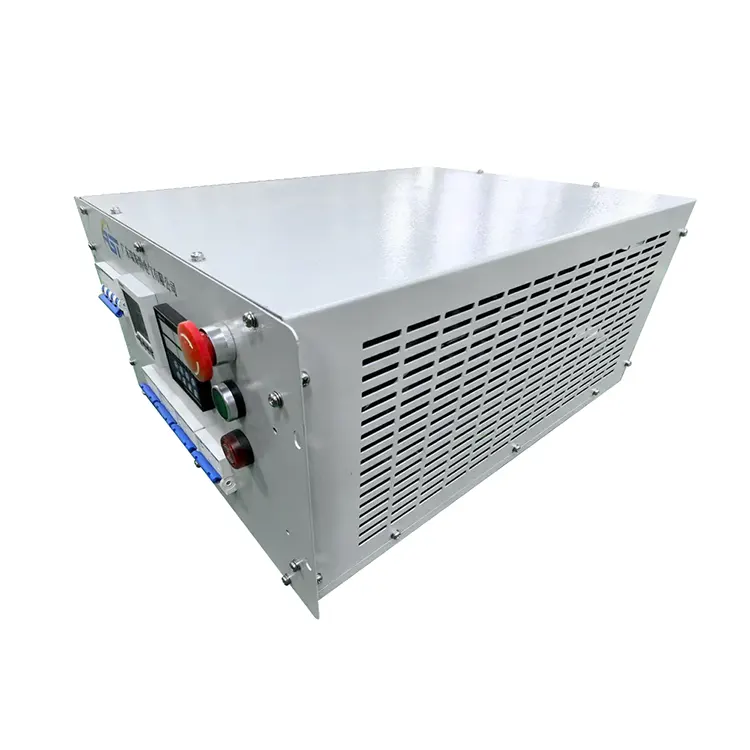

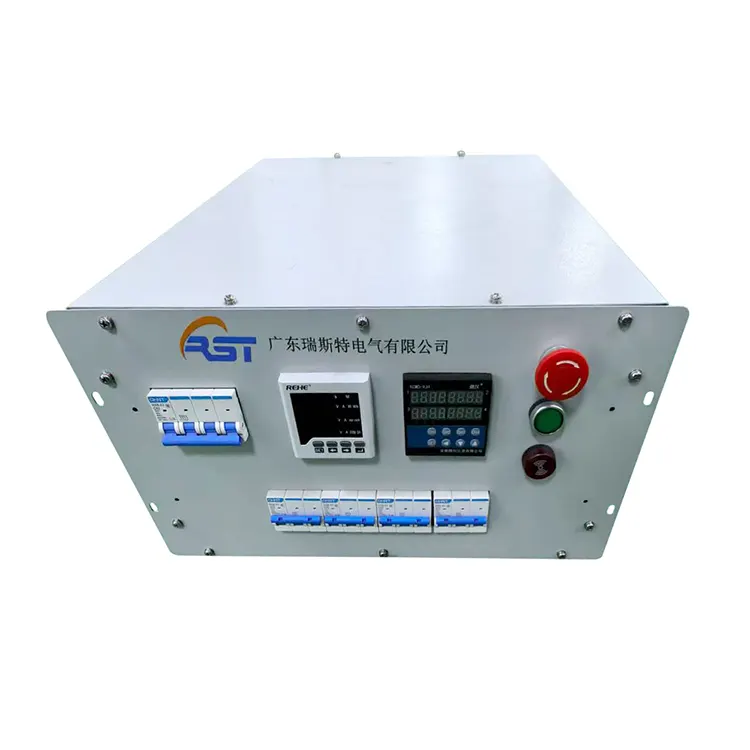

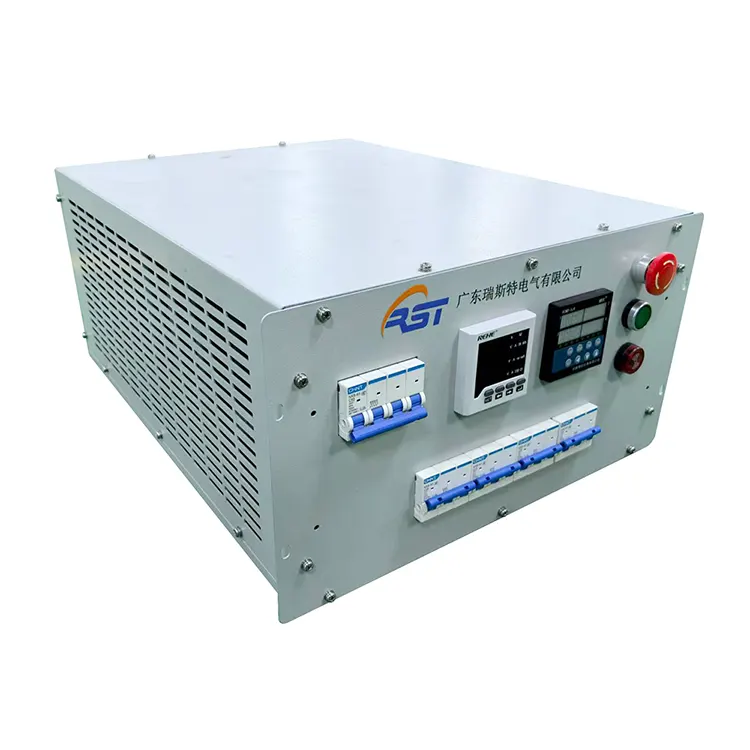

(2) Khung giá 6U 19 inch: Kích thước 482×D650×H266mm, lớp phủ RAL7035, trọng lượng khô 35 ~ 45kg, được nhúng trực tiếp vào giá máy chủ để khôi phục môi trường sinh nhiệt tủ thực của máy chủ trực tuyến.

(3)  Bảo vệ an toàn hoàn toàn: Đoản mạch, quá dòng, quá nhiệt, dừng khẩn cấp, áp suất nước làm mát thấp & bảo vệ khóa liên động cửa tùy chọn; tự động báo động và giảm tải khi bất thường, đảm bảo kiểm tra lão hóa CDU không bị gián đoạn trong thời gian dài.

(4)  Chế độ đa điều khiển: Điều khiển cục bộ bằng tay / tự động / từ xa di động / phần mềm PC; RS485 Modbus tùy chọn, tải dữ liệu nhiệt độ và lưu lượng lên IDC SCADA để ghi dữ liệu vận hành CDU theo thời gian thực.

3. Tiêu chuẩn lắp đặt và vận hành tại chỗ

(1) Cài đặt theo mã điện của Malaysia; các thiết bị trượt vào các khe tủ tiêu chuẩn và cố định bằng tay cầm phía trước, hệ thống dây điện độc lập, khớp nối nhanh đầu vào/ra chất lỏng với đường ống tuần hoàn CDU, nối đất PE đáng tin cậy.

(2) Tất cả các thiết bị đều vượt qua bài kiểm tra độ kín áp suất đường ống và đốt cháy đầy tải của nhà máy trước khi giao hàng cùng với các báo cáo thử nghiệm chính thức. Vận hành tại chỗ điều chỉnh tốc độ dòng chất làm mát từng bước, tải tăng dần 6kW~200kW, ghi lại chênh lệch nhiệt độ nước đầu vào/đầu ra để định lượng khả năng trao đổi nhiệt CDU, xác minh tất cả các chức năng điều khiển và bảo vệ.

(3) Quy tắc vận hành hàng ngày: Kiểm tra rò rỉ đường ống hàng tuần; thường xuyên vệ sinh bộ lọc tuần hoàn CDU để tránh lưu lượng không đủ ảnh hưởng đến hiệu quả làm mát; không có chất dễ cháy được lưu trữ xung quanh tủ máy chủ.

4. Dịch vụ khắc phục sự cố và bảo trì sau bán hàng

Các lỗi phổ biến bao gồm quá nhiệt bất thường, áp suất chất làm mát không đủ, lỗi giao tiếp và cảnh báo bảo vệ sai được sắp xếp trong sổ tay bảo trì chính thức;

Kiểm tra định kỳ: 6 tháng một lần kiểm tra độ kín của đường ống, làm sạch bụi điện trở bên trong, kiểm tra cách điện thường xuyên bằng megohm kế.

Bảo hành: Bảo hành 18 tháng kể từ ngày giao hàng, miễn phí sửa chữa & thay thế nếu lỗi do nhà sản xuất; phụ tùng thay thế trọn đời và hỗ trợ kỹ thuật từ xa bằng tiếng Anh, đào tạo tại chỗ kỹ sư địa phương tùy chọn cho đơn đặt hàng số lượng lớn. Tùy chỉnh nguồn điện, điện áp, giao diện chất lỏng và giao thức truyền thông cho dự án mở rộng trung tâm dữ liệu sau này.

5. Kết quả dự án

(1) Cấu trúc chất lỏng gắn trên giá tiếp cận trực tiếp với đường ống tuần hoàn CDU, tạo ra tải nhiệt cố định được phân loại ổn định, xác minh chính xác khả năng loại bỏ nhiệt thực tế của từng vòng CDU; thực hiện mô phỏng nhiệt tủ thực tế mà tải không khí truyền thống không thể đạt được, hiệu suất chấp nhận CDU tăng hơn 65%.

(2) Tuần hoàn chất lỏng khép kín ổn định thích ứng với nhiệt độ môi trường cao của Malaysia, tải liên tục trong thời gian dài mà không bị tắt quá nhiệt, tất cả các chỉ số hiệu suất làm mát CDU đều vượt qua tiêu chuẩn chấp nhận thành công.

(3) Việc thu thập dữ liệu tự động về nhiệt độ nước, lưu lượng và công suất tạo điều kiện thuận lợi cho việc biên soạn báo cáo thử nghiệm CDU của khách hàng, giúp cắt giảm đáng kể chi phí thử nghiệm thủ công cho dự án IDC.

(4) Liên hệ với RST Electric để có ngân hàng tải làm mát bằng chất lỏng tùy chỉnh, đặc biệt dành cho việc xác minh làm mát CDU tại trung tâm dữ liệu Đông Nam Á, nhận đề xuất và báo giá kỹ thuật miễn phí.
