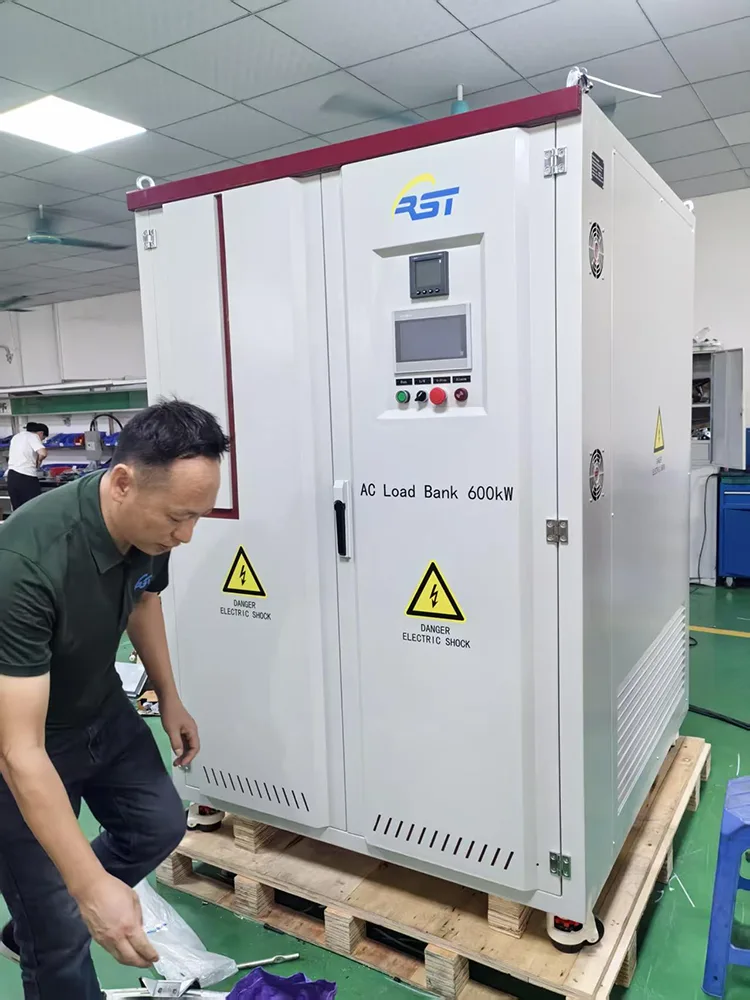

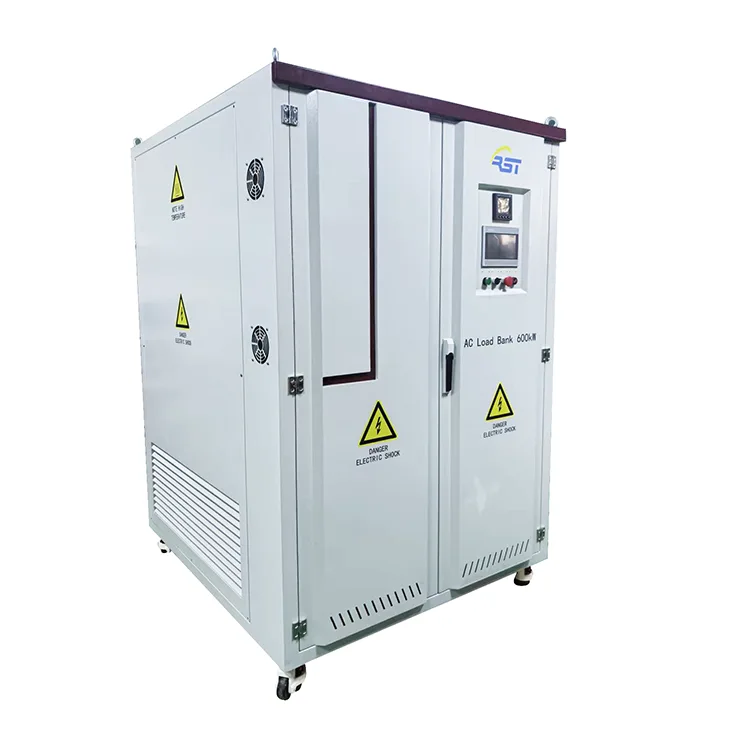

Bộ tải điện trở xoay chiều RST-600kW mô phỏng các tải điện trong thế giới thực để giúp bạn kiểm tra, xác nhận và bảo trì thiết bị điện của mình một cách tự tin. Cho dù bạn đang vận hành thử một máy phát điện diesel mới, đánh giá hệ thống UPS cho trung tâm dữ liệu hay thực hiện bảo trì định kỳ các bộ nguồn công nghiệp, ngân hàng tải này sẽ cung cấp cho bạn dữ liệu bạn cần để đảm bảo hoạt động ổn định, đáng tin cậy.

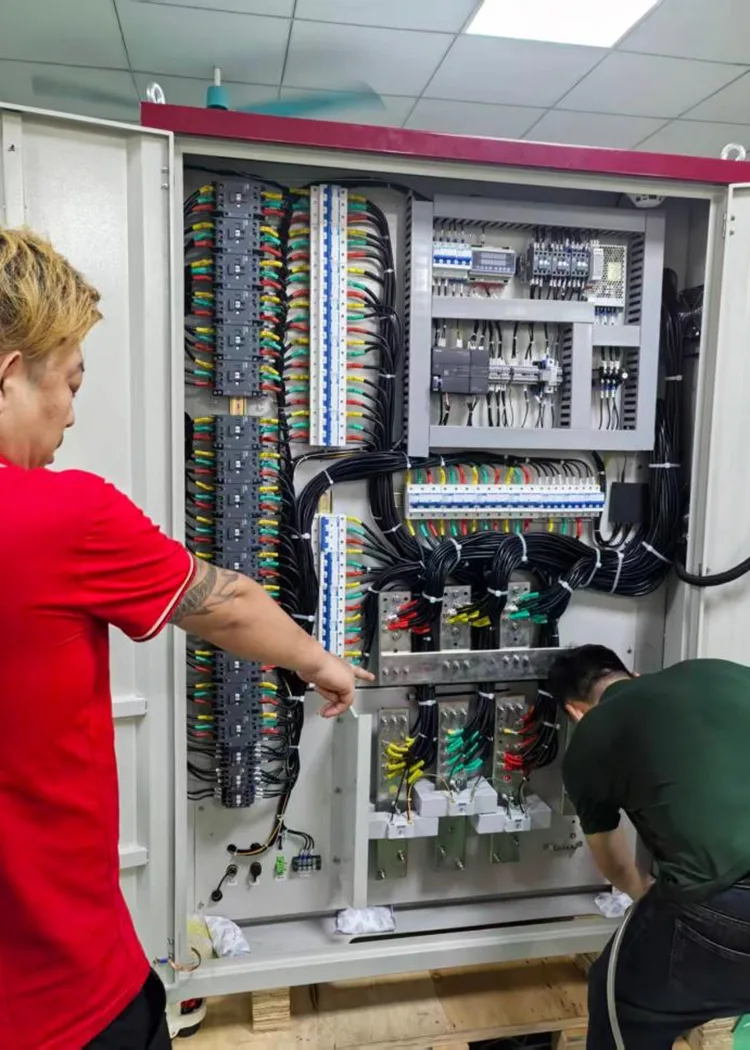

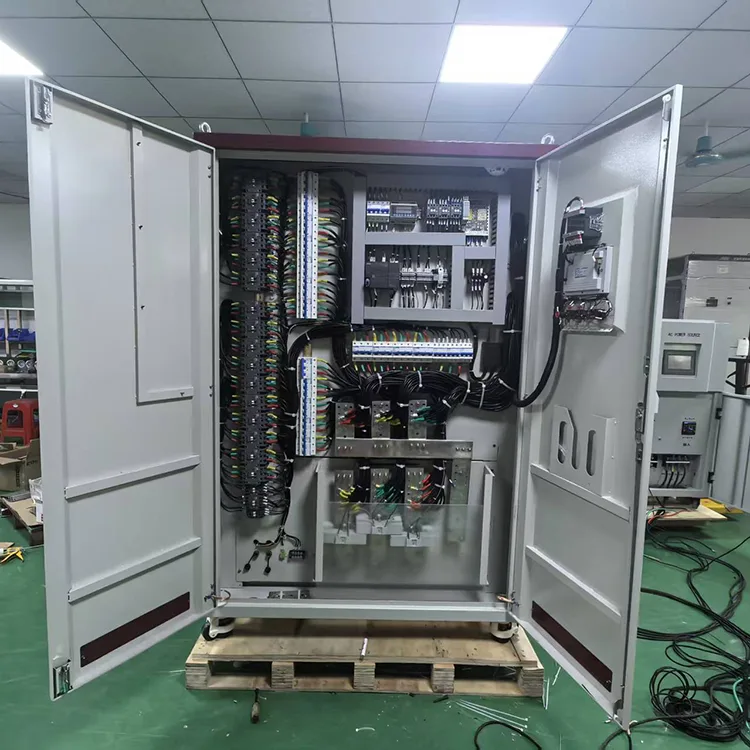

Tủ tải điện trở tất cả trong một này tích hợp tủ kim loại tấm, ống chống ăn mòn hợp kim chống ăn mòn, hệ thống quạt làm mát không khí cưỡng bức, hệ thống điều khiển PLC Siemens và màn hình cảm ứng HMI. Nó hỗ trợ 4 cấp điện áp công nghiệp phổ biến (kết nối sao bốn pha bốn dây 480V/440V/380V, kết nối tam giác ba pha 220V), với chức năng chuyển đổi dây sao-tam giác thủ công, công suất kiểm tra tối đa lên tới 600kW, bước tải điều chỉnh tối thiểu 10kW, độ chính xác tải ± 3%, đáp ứng hầu hết các nhu cầu kiểm tra điện công nghiệp.
- Kiểm tra hiệu suất của bộ máy phát điện - xác nhận toàn tải và một phần tải
- Thử nghiệm vận hành và lão hóa hệ thống UPS
- Đánh giá chất lượng cung cấp điện cho các cơ sở công nghiệp
- Phòng thí nghiệm R&D yêu cầu mô phỏng tải chính xác
- Chẩn đoán và xử lý sự cố thiết bị điện
1. Thiết kế tương thích đa điện áp Hỗ trợ 4 điện áp công nghiệp AC chính thống, một máy bao gồm các kịch bản thử nghiệm 220V ~ 480V; Hệ thống dây sao/tam giác có thể được bật thủ công trên thanh cái đồng, không cần thay thế các bộ phận bên trong.
2. Lõi kháng hợp kim bền Ống kháng hợp kim vây, chống phun axit & kiềm & muối, chống ăn mòn mạnh, cách nhiệt cao, tản nhiệt ổn định, hỗ trợ hoạt động liên tục lâu dài.
3. Linh kiện điện đẳng cấp thế giới
Công tắc tơ: Công tắc tơ AC ổn định thương hiệu ABB
Bộ điều khiển: PLC Siemens S7-200Smart
Thiết bị đầu cuối vận hành: Màn hình cảm ứng công nghiệp HMI
1.Chế độ điều khiển kép Tải thủ công/tự động trên màn hình cảm ứng cục bộ; điều khiển từ xa thông qua phần mềm PC, giao tiếp Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), thuận tiện cho việc lắp ghép xưởng thử nghiệm tự động.
2. Hệ thống bảo vệ an toàn toàn diện Được trang bị chức năng dừng khẩn cấp, đoản mạch, quá dòng, quá điện áp, quá nhiệt, quạt áp suất không khí thấp, quạt quá tải, bảo vệ khóa liên động nhiều lớp phát hiện khói; tất cả các tải sẽ tự động dỡ tải sau khi cảnh báo được kích hoạt, cảnh báo bằng còi và ghi lại nhật ký cảnh báo đầy đủ.
3. Đo lường và hiển thị độ chính xác cao Dụng cụ đo 0,5 cấp, hiển thị thời gian thực Điện áp 3 pha, dòng điện, công suất hoạt động P, công suất phản kháng Q, công suất biểu kiến S, hệ số công suất PF, tần số, nhiệt độ đầu vào/đầu ra, nhiệt độ phòng điều khiển & buồng thanh cái, tất cả dữ liệu được hiển thị trên màn hình cảm ứng.
Ngân hàng phụ tải máy phát điện chất lượng cao là chìa khóa đảm bảo độ tin cậy cho hệ thống điện của bạn và việc bảo trì đúng cách là nền tảng để đảm bảo hệ thống điện hoạt động ổn định lâu dài. Bộ tải RST-600kW được thiết kế để cân bằng hiệu suất cao và dễ bảo trì.
Kiểm tra hàng ngày (Trước/Sau khi sử dụng):
Bề ngoài và làm sạch: Kiểm tra xem vỏ có bị hư hỏng, biến dạng hoặc ăn mòn không và lau bụi bề mặt bằng vải mềm khô. Đảm bảo rằng không có vật cản trong phạm vi 3 mét (đối với khí nạp) và 5 mét (đối với khí thải) xung quanh thiết bị và các cổng thông gió không bị cản trở.
Kiểm tra kết nối: Kiểm tra xem dây nguồn, cáp tín hiệu, v.v. có được kết nối chắc chắn không và các đầu kết nối có bị lỏng, bị oxy hóa hoặc có vết cháy hay không.
Chức năng Kiểm tra trước: Sau khi khởi động, quan sát xem quạt có chạy bình thường không và có phát ra âm thanh bất thường nào không. Kiểm tra thông qua giao diện người-máy (HMI) xem điện áp, dòng điện và các thông số khác có bình thường hay không.
Vệ sinh bên trong: Vệ sinh thiết bị bên trong hàng tháng bằng khí nén khô hoặc chổi mềm, đặc biệt là bụi bám trên tản nhiệt và quạt.
Kiểm tra thành phần cốt lõi: Hàng quý, ở trạng thái tắt nguồn, hãy kiểm tra xem có hiện tượng cháy, mùi hoặc lỏng lẻo nào trong các điện trở nguồn bên trong, công tắc tơ (chẳng hạn như ABB), rơle, v.v. Sử dụng đồng hồ vạn năng để đo giá trị điện trở. Nếu độ lệch vượt quá ±5% thì phải thay thế ngay.
Bảo trì hệ thống làm mát: Làm sạch màn hình bộ lọc quạt để đảm bảo lượng khí nạp vào được thông suốt.
Xác minh chức năng bảo vệ: Thường xuyên mô phỏng các tình trạng lỗi như quá dòng và quá nhiệt để kiểm tra xem các thiết bị bảo vệ của thiết bị có nhạy và đáng tin cậy hay không.
1.Sau khi kiểm tra tải nặng, ống điện trở giữ được nhiệt độ dư cao; phải đợi quạt dừng chậm và nguội hoàn toàn trước khi mở cửa tủ để tránh bị bỏng.
2. Yêu cầu về môi trường bảo quản: Nhiệt độ bảo quản -30oC ~ +60oC, môi trường khô ráo, che vải chống bụi nếu không sử dụng trong thời gian dài, bật nguồn thường xuyên trong 30 phút hàng tháng để hút ẩm các bộ phận bên trong.
3. Hoạt động bị cấm: Không chặn đầu vào / đầu ra không khí khi tải công suất cao trong thời gian dài, điều này sẽ kích hoạt cảnh báo quá nhiệt và đốt ống kháng; không tháo rời các thanh đồng thanh cái bên trong nếu không được đào tạo chuyên môn.
Mỗi dàn tải RST-600kW đều được chế tạo bằng các bộ phận hàng đầu trong ngành: công tắc tơ ABB đảm bảo chuyển mạch đáng tin cậy, trong khi PLC Siemens 200Smart cung cấp khả năng điều khiển thông minh, thân thiện với người dùng. Ống chống hợp kim có khả năng chống ăn mòn đặc biệt, hiệu suất cách nhiệt cao và tản nhiệt hiệu quả - cho phép hoạt động liên tục mà không làm giảm hiệu suất.
Một thiết bị hỗ trợ bốn cấu hình điện áp — AC480V, AC440V, AC380V và AC220V — với khả năng chuyển đổi sao-tam giác thủ công để mang lại sự linh hoạt cho ứng dụng tối đa. Điều này có nghĩa là bạn có thể sử dụng cùng một Ngân hàng Tải Máy phát điện cho các thiết lập thử nghiệm khác nhau, giảm chi phí thiết bị và đơn giản hóa việc kiểm kê.
Vận hành cục bộ tải trọng thông qua màn hình cảm ứng HMI 7 inch với màn hình hiển thị thời gian thực về điện áp, dòng điện, công suất, hệ số công suất và tần số. Hoặc chuyển sang điều khiển từ xa thông qua phần mềm PC, Modbus-RTU hoặc Modbus-TCP để tự động kiểm tra, ghi dữ liệu và tạo báo cáo.
Thiết bị và nhân viên của bạn được bảo vệ bởi nhiều lớp an toàn: tắt máy khi quá điện áp và quá dòng, bảo vệ quá nhiệt với tính năng tự động dỡ tải, giám sát luồng khí của quạt, phát hiện khói và nút dừng khẩn cấp nổi bật. Hệ thống cũng có tính năng tải/dỡ bằng một phím - chỉ cần đặt công suất mục tiêu và nhấn "Tải" - thiết bị sẽ xử lý phần còn lại.
Câu hỏi 1: Ngân hàng tải này có thể kiểm tra thiết bị 220V, 380V, 440V và 480V cùng một lúc không?
Trả lời: Nó không thể kiểm tra nhiều điện áp cùng lúc, nhưng hỗ trợ chuyển đổi các điều kiện làm việc điện áp khác nhau.
480V/440V/380V: Nối dây hình sao trên thanh cái, nối dây trung tính N;
220V: Điều chỉnh dây nối thanh cái về kết nối tam giác, tháo dây trung tính; Việc chuyển mạch chỉ cần điều chỉnh tấm kết nối thanh đồng bên trong khoang thử nghiệm, thao tác đơn giản mà không cần thay thế linh kiện.
Câu hỏi 2: Làm cách nào để chọn nguồn điện tải thích hợp cho máy phát điện hoặc UPS của tôi?
Trả lời: Nói chung, công suất của bộ tải được sử dụng để thử nghiệm không được nhỏ hơn 30% công suất định mức của nguồn điện được thử nghiệm để đảm bảo bảo trì thường xuyên. Đối với các thử nghiệm hiệu suất toàn diện (chẳng hạn như thử nghiệm nghiệm thu tại nhà máy), cần có Ngân hàng tải máy phát điện có khả năng mô phỏng 100% tải đầy đủ hoặc thậm chí quá tải 110%. Công suất của RST-600kW được điều chỉnh liên tục trong khoảng 1-600kW, giúp đáp ứng linh hoạt các yêu cầu thử nghiệm khác nhau từ tải nhẹ đến đầy tải.
Câu 3: Thiết bị thường xuyên kích hoạt cảnh báo quá nhiệt khi tải trong thời gian dài, giải quyết như thế nào?
A: Phân loại 4 nguyên nhân gốc rễ và giải pháp:
1. Ống dẫn khí bị tắc: Bụi tích tụ trên quạt và ống cản, làm sạch tất cả các kênh thông gió, loại bỏ cặn bẩn;
2.Lỗi quạt: Quạt ngừng hoạt động, tốc độ quay thấp hoặc quá tải, thay quạt bị lỗi, kiểm tra điện áp nguồn của quạt (phạm vi cho phép 400V±10%);
3. Vượt quá công suất kiểm tra định mức: Chạy lâu dài quá tải trên 600kW, giảm công suất tải xuống trong phạm vi định mức;
4. Cài đặt ngưỡng nhiệt độ quá thấp: Vào trang cài đặt để điều chỉnh giới hạn nhiệt độ trên (nhiệt độ đầu ra mặc định của nhà máy là 300oC, không điều chỉnh tăng lên mà không được phép).
Q4: Tại sao bộ tải không thể đạt được mức công suất đã đặt?
Trả lời: Điều này thường do một trong các vấn đề sau gây ra:
1. Sự cố về công tắc tơ: Các điểm tiếp xúc của công tắc tơ hoạt động thường xuyên có thể bị mòn, dẫn đến tiếp xúc kém;
2. Sự cố về điều khiển hoặc nối dây: Kiểm tra xem hệ thống dây điện của mạch điều khiển có bị lỏng hay không hoặc các thông số điều khiển PLC (thiết bị này sử dụng Siemens S200 Smart) có được đặt chính xác hay không;
3. Sự cố về nguồn điện: Xác minh rằng điện áp đầu ra và tần số của nguồn điện được thử nghiệm có ổn định không.
Q1: Màn hình cảm ứng hiển thị cảnh báo áp suất không khí thấp của quạt sau khi khởi động quạt
A: Khắc phục sự cố từng bước:
1.Xác nhận quạt thường khởi động mà không bị chết máy;
2. Kiểm tra hướng quay của quạt phải xả khí hướng lên trên, nối dây ngược sẽ khiến áp suất không khí không đủ;
3. Kiểm tra các đầu nối dây của quạt bị lỏng hoặc tiếp xúc kém, siết chặt lại dây điện;
4. Cửa hút gió bị chặn bởi đồ lặt vặt, làm sạch các rào cản xung quanh.
Câu 2: Không có giao tiếp điều khiển từ xa qua Modbus-RTU/TCP
Trả lời: 1. Xác nhận chỉ sử dụng một giao diện giao tiếp tại một thời điểm, không thể kết nối đồng thời RS485 và RJ45;
2. Kiểm tra địa chỉ liên lạc (1~247) và tốc độ truyền (9600/19200/38400) phù hợp với máy tính phía trên; 3. Kết nối lại dây truyền thông, kiểm tra tình trạng đứt cáp hoặc nhiễu do che chắn.
Câu hỏi 3: Cảnh báo dừng khẩn cấp xuất hiện đột ngột trong khi kiểm tra
A: Trước tiên hãy kiểm tra nút dừng khẩn cấp trên bảng mặt trước; nếu nhấn xuống, xoay nút màu đỏ theo chiều kim đồng hồ để đặt lại, báo thức sẽ tự động biến mất. Nếu cảnh báo vẫn tồn tại, hãy kiểm tra mạch hở của vòng dây dừng khẩn cấp.
Q4: Báo động khói được kích hoạt tự động trong quá trình hoạt động
A: Đây là lỗi có nguy cơ cao, thiết bị sẽ dỡ toàn bộ tải ngay lập tức. Cắt ngay nguồn điện, mở cửa tủ để kiểm tra hiện tượng cháy ống điện trở, đoản mạch hệ thống dây điện bên trong, dọn sạch đồ lặt vặt dễ cháy, thay thế các linh kiện hư hỏng trước khi tái sử dụng.
Câu hỏi 5: Ngân hàng tải máy phát điện có thể được lắp đặt ngoài trời không?
A: Cấp bảo vệ IP20 của model tiêu chuẩn, chỉ thích hợp cho xưởng khô trong nhà. Sử dụng ngoài trời cần tùy chỉnh tủ chống mưa & chống bụi, đồng thời tăng tần suất vệ sinh quạt và ngăn điện trở để tránh nước mưa và cặn gây đoản mạch.
Q6: Những gì được bao gồm trong gói giao hàng?
A: 1 bộ tải AC RST-600kW, báo cáo thử nghiệm tại nhà máy, hướng dẫn sử dụng gốc bằng tiếng Anh, phụ kiện thanh cái kết nối tiêu chuẩn.
Bối cảnh dự án

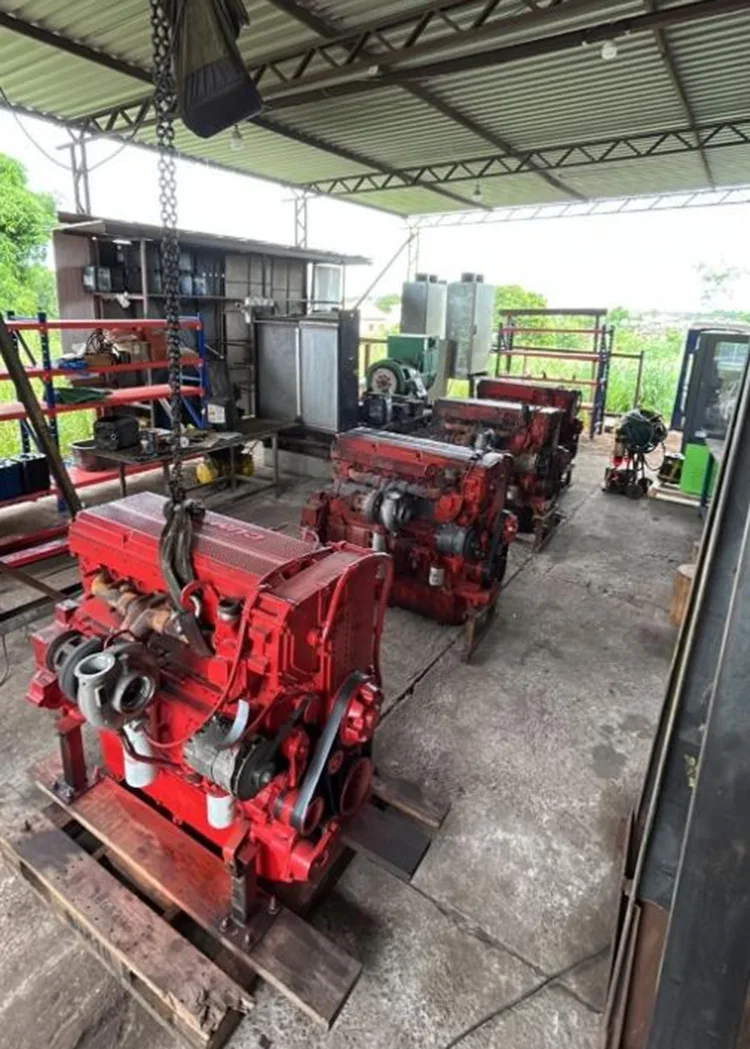

Dự án này phục vụ một nhà sản xuất máy phát điện địa phương ở Brazil. Thị trường Brazil sử dụng tần số công nghiệp 60Hz với điện áp khu vực đa dạng (220V/380V/440V/480V) và tất cả các máy phát điện cần phải vượt qua chứng nhận INMETRO nghiêm ngặt với thử nghiệm đầy tải trong thời gian dài. Ngoài ra, lưới điện địa phương thường xuyên có sự dao động điện áp.
Trước đây, khách hàng sử dụng tủ tải nhỏ phân tán để thử nghiệm máy phát điện. Thiết bị cũ khó di chuyển, phải thường xuyên chuyển mạch thủ công để thực hiện các thử nghiệm điện áp khác nhau, hiệu suất thử nghiệm thấp và không thể thích ứng tốt với điều kiện lưới điện cục bộ không ổn định, không đáp ứng được yêu cầu thử nghiệm chứng nhận của địa phương.
Giải pháp & Hiệu ứng ứng dụng tại chỗ
Sau khi sử dụng ngân hàng tải AC tích hợp RST-600kW được tùy chỉnh cho tiêu chuẩn lưới 60Hz của Brazil, khách hàng đã giải quyết tất cả các điểm khó khăn khi thử nghiệm một cách hiệu quả:
1.Thiết kế tích hợp đa điện áp: Một thiết bị duy nhất bao gồm bốn cấp điện áp chính 220 ~ 480V phù hợp với tiêu chuẩn nguồn điện địa phương của Brazil, hỗ trợ chuyển đổi sao-tam giác nhanh mà không cần nối dây lặp lại. Nó loại bỏ nhiều bộ thiết bị tải dư thừa và tiết kiệm 40% không gian xưởng.
2. Bảo vệ an toàn chuyên nghiệp cho lưới điện không ổn định: Tích hợp hệ thống khóa liên động đa bảo vệ. Nó sẽ tự động dỡ tải theo thời gian thực khi gặp phải điện áp đầu ra của máy phát không ổn định hoặc quá dòng do điều kiện lưới điện cục bộ kém, bảo vệ máy phát thử nghiệm khỏi bị hư hỏng trong quá trình thử nghiệm đầy tải kéo dài nhiều giờ.
3. Hệ thống kiểm tra tự động thông minh: Được trang bị chức năng tải tự động bằng một cú nhấp chuột trên màn hình cảm ứng. Nó có thể tự động ghi lại điện áp, dòng điện, hệ số công suất và dữ liệu thử nghiệm khác, đồng thời hỗ trợ xuất báo cáo thử nghiệm chỉ bằng một cú nhấp chuột, đáp ứng hoàn hảo các yêu cầu truy xuất nguồn gốc dữ liệu chứng nhận INMETRO. Tổng chi phí lao động giảm một nửa.
4. Cấu trúc di động thuận tiện: Được thiết kế với các vòng nâng và lỗ xe nâng, ngân hàng tải tích hợp có thể dễ dàng chuyển giữa các trạm thử nghiệm khác nhau trong xưởng.
Dây chuyền sản xuất UPS của doanh nghiệp năng lượng mới cần thử nghiệm lão hóa theo chu kỳ trong thời gian dài đối với các sản phẩm UPS 380V/440V, thiết bị tải cũ có lỗi tải lớn, báo động sai quá nhiệt thường xuyên và không có chức năng liên lạc từ xa, không thể kết nối hệ thống MES của xưởng. Ưu điểm sau khi thay thế bằng Load Bank máy phát điện của chúng tôi:
1. Độ chính xác tải ± 3%, công suất ổn định trong quá trình lão hóa theo chu kỳ, tiêu chuẩn kiểm tra nhất quán cho từng lô sản phẩm;
2.Giao tiếp Ethernet Modbus-TCP, dữ liệu thử nghiệm tải lên theo thời gian thực lên hệ thống điều khiển trung tâm của nhà máy, nhận ra xưởng lão hóa tự động không cần giám sát;
3. Chức năng dừng quạt chậm, tiếp tục tản nhiệt sau khi dỡ tải, kéo dài tuổi thọ của ống điện trở một cách hiệu quả.
4. Phân biệt lỗi quá nhiệt thực sự và báo động sai chuyển đổi nhiệt độ, tỷ lệ báo động sai giảm trên 90%;

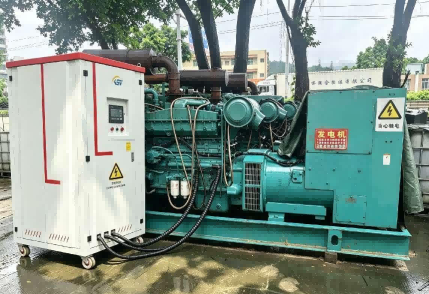

Cơ quan điện lực của cảng ven biển ở Penang, Malaysia cần kiểm tra tải thường xuyên tại chỗ đối với các tổ máy phát điện dự phòng, điều này đưa ra các yêu cầu nghiêm ngặt về hiệu suất di động và hiệu quả nối dây nhanh của thiết bị kiểm tra. Điểm nổi bật của ứng dụng cốt lõi như sau:
1. Áp dụng kết cấu bánh xe đi bộ và xe nâng tích hợp, cho phép vận chuyển linh hoạt đến các phòng máy phát điện phân tán ở các khu vực khác nhau của cảng;
2. Được trang bị chức năng lưu trữ nhật ký cảnh báo, ghi lại toàn bộ dữ liệu vận hành bất thường trong quá trình kiểm tra tại chỗ, giúp nhân viên kỹ thuật nhanh chóng kiểm tra và loại bỏ các lỗi có thể xảy ra của máy phát điện sau đó;
Tủ bảo vệ trong nhà 3.IP20 phù hợp với thiết bị bảo vệ phát hiện khói độc lập, thích ứng với môi trường làm việc ẩm ướt và phức tạp của các nhà máy điện cảng ven biển;
4. Được cấu hình với công tắc tơ ABB cao cấp và hệ thống điều khiển PLC của Siemens, đảm bảo tỷ lệ hỏng hóc cực thấp ngay cả trong điều kiện làm việc, di chuyển và rung động thường xuyên.
1. Kỹ sư kiểm tra sản xuất: Điểm thiết thực nhất là tích hợp bốn điện áp, công tắc thủ công sao-tam giác giúp tiết kiệm rất nhiều thời gian nối dây; Thao tác trên màn hình cảm ứng trực quan, tải phân đoạn thủ công thuận tiện cho việc kiểm tra từng bước công suất nhỏ.
2.Kỹ thuật viên bảo trì sau bán hàng: Phân loại lỗi rõ ràng, mỗi cảnh báo tương ứng với hướng dẫn khắc phục sự cố độc lập; linh kiện đều là thương hiệu quốc tế chính thống, phụ tùng thay thế dễ mua, khối lượng công việc bảo trì hàng quý nhỏ.
3.Quản lý mua sắm thiết bị: Một bộ thay thế nhiều tủ tải một điện áp, mua sắm một cửa, giảm chi phí đầu tư thiết bị; Tiêu chuẩn kích thước thống nhất, quy hoạch bố trí nhà xưởng đơn giản hơn.
4. Nhà thiết kế dự án tự động hóa: Chế độ giao tiếp từ xa kép (RS485/TCP) tương thích cao với nhiều hệ thống kiểm tra PLC và máy tính cấp trên khác nhau, không cần thêm mô-đun chuyển đổi tín hiệu, lập trình lắp ghép đơn giản.
1. Thiết kế phổ biến đa điện áp: 220V/380V/440V/480V bốn cấp điện áp, chuyển đổi thủ công sao-tam giác, phạm vi ứng dụng rộng.
2. Lõi tải công suất cao ổn định: Ống chống ăn mòn bằng hợp kim chống ăn mòn, hỗ trợ hoạt động liên tục trong thời gian dài, độ chính xác tải cao ± 3%.
3. Điều khiển cục bộ và từ xa kép: Thao tác cục bộ trên màn hình cảm ứng + Giao tiếp từ xa giao thức kép Modbus, thực hiện kiểm tra tự động không cần giám sát.
4. Bảo vệ an toàn toàn diện: Dừng khẩn cấp, quá điện áp, quá dòng, quá nhiệt, lỗi quạt, khóa liên động nhiều lớp phát hiện khói, tự động dỡ tải cho mọi lỗi.
5. Dễ dàng di chuyển và bảo trì: Thiết kế di động tích hợp với bánh xe, ngăn kiểm tra/điều khiển độc lập, vệ sinh thường xuyên và kiểm tra linh kiện thuận tiện.
6. Các thành phần tiêu chuẩn đẳng cấp thế giới: Siemens PLC, công tắc tơ ABB, dụng cụ đo có độ chính xác cao 0,5 cấp, hiệu suất ổn định và tuổi thọ dài.
