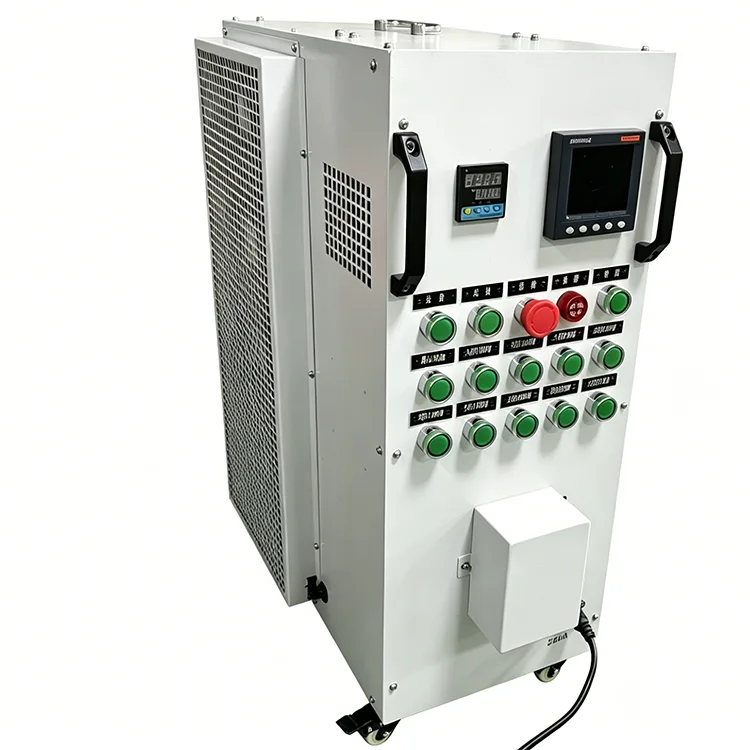

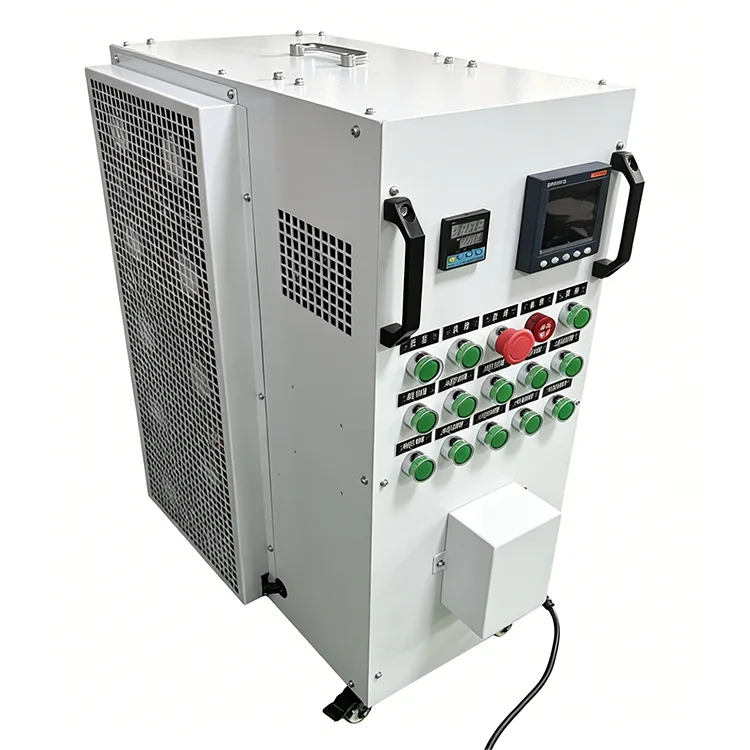

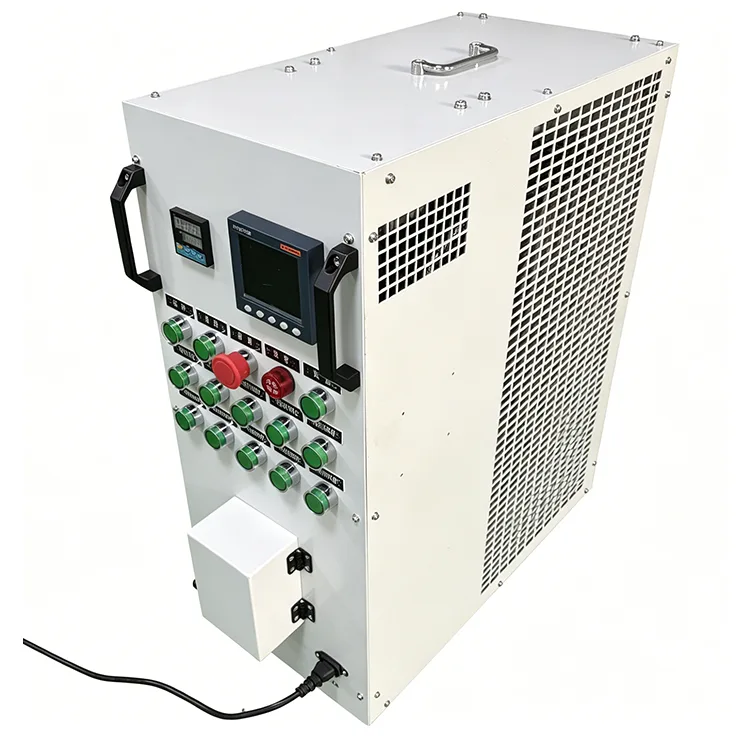

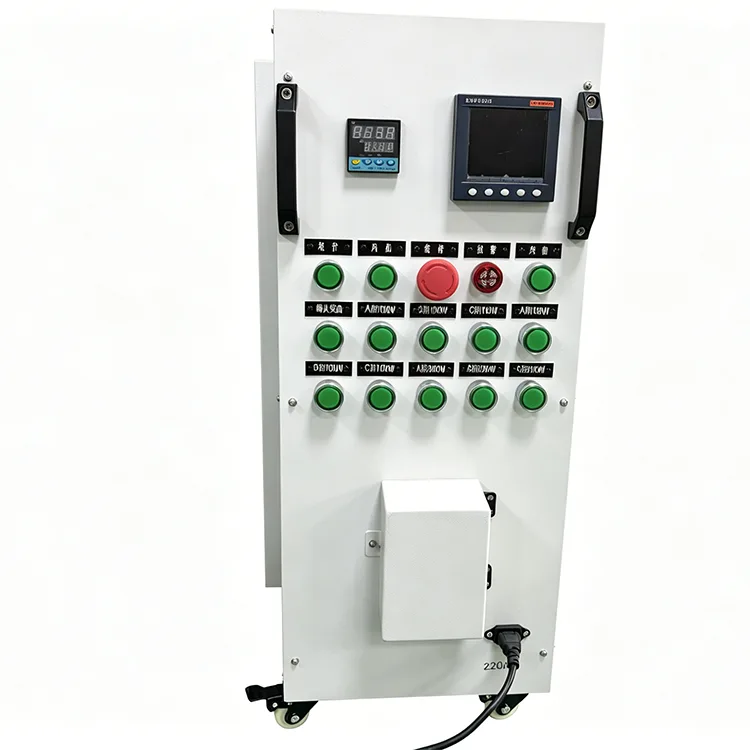

Ngân hàng tải 120kW-200VAC

3. Giới thiệu quy trình và vật liệu thành phần cốt lõi

3.1 Khối điện trở tải

1. Sử dụng dây điện trở hợp kim Fe-Cr-Al có khả năng chịu nhiệt độ cao, chống oxy hóa và ổn định nhiệt tuyệt vời

2. Sinh nhiệt đều, không bị biến dạng hoặc lão hóa khi vận hành đầy tải trong thời gian dài, độ lệch điện trở nhỏ

3. Được tối ưu hóa cho các điều kiện làm việc ở tần số trung gian 400Hz, tổn hao phản kháng thấp và đặc tính điện trở thuần ổn định

3.2 Hệ thống quạt làm mát

1. Ngân hàng tải AC di động 120kW 200V được trang bị quạt hướng trục có độ ồn thấp đặc biệt, độ bền cao, khả năng chống ăn mòn và tuổi thọ dài

2. Lượng không khí và áp suất không khí lớn giúp tản nhiệt nhanh chóng từ mô-đun tải

3. Nhiều cảm biến nhiệt độ cơ học được lắp đặt ở khu vực tải và cửa thoát khí; tự động giảm tải và báo động khi quá nhiệt

4. Logic khóa liên động của quạt: chỉ có thể bật tải sau khi quạt chạy bình thường để tránh hiện tượng kiệt sức do quá nóng

3.3 Bộ phận cốt lõi điều khiển điện và thu thập dữ liệu

1. Công tắc tơ: Dòng Schneider LC1D, chống mài mòn tiếp xúc và hoạt động đáng tin cậy

2. Bộ phận điều khiển điện áp thấp: Cầu dao Chint/Schneider, nút ấn và đèn báo

3. Thu thập dữ liệu: Đồng hồ đo đa chức năng Qingzhi để thu thập chính xác điện áp, dòng điện, công suất và tần số theo thời gian thực

4. Bộ phận dẫn điện: Thanh cái bằng đồng nguyên chất, sinh nhiệt thấp và khả năng chống oxy hóa tuyệt vời

4. Hướng dẫn vận hành tiêu chuẩn

4.1 Kiểm tra trước khi vận hành

1. Vị trí: Đặt trên mặt đất bằng phẳng trong nhà; dự trữ không gian thông gió ≥30cm ở cửa vào/ra không khí bên; không chặn ống dẫn khí

2. Kiểm tra bề ngoài: Không có hư hỏng gì trong tủ; bánh xe được khóa chắc chắn; ổ cắm hàng không còn nguyên vẹn và chặt chẽ

3. Kiểm tra mạch: Không có hiện tượng lão hóa hệ thống dây điện bên trong; thiết bị đầu cuối được buộc chặt; đồng hồ và các chỉ số trong tình trạng tốt

4. Kiểm tra môi trường: Tránh xa các vật liệu dễ cháy và nhiễu điện từ mạnh; hút ẩm trước trong môi trường có độ ẩm cao

4.2 Quy trình nối dây và bật nguồn

1. Dây tải: Kết nối với máy phát điện/nguồn điện bằng phích cắm hàng không chuyên dụng;không được phép cắm nóng

2. Bật nguồn điều khiển 220V/50Hz; thiết bị chuyển sang chế độ tự kiểm tra và chờ với bảng điều khiển sáng lên

3. Xác nhận không có cảnh báo lỗi và đặt lại nút dừng khẩn cấp về trạng thái bình thường

4.3 Hoạt động kiểm tra tải

1. Tăng tải từng bước thông qua núm cục bộ: 0→25%→50%→75%→100%; không trực tiếp chuyển sang chế độ đầy tải cùng một lúc

2. Hỗ trợ tăng giảm tải đột ngột để mô phỏng các kịch bản tác động nguồn điện thực tế

3. Quan sát điện áp, dòng điện, tần số và nguồn điện trên bảng điều khiển theo thời gian thực và kiểm tra âm thanh chạy của quạt

4.4 Quy trình tắt máy và hoàn tất

1. Giảm tải từng bước xuống 0; để quạt chạy trong 3 ~ 5 phút để tản nhiệt

2. Ngắt nguồn điều khiển sau khi nguội hoàn toàn, sau đó ngắt kết nối phích cắm hàng không

3. Làm sạch bụi và hơi ẩm trên bề mặt tủ, khóa bánh xe và bảo quản đúng cách

5. Hướng dẫn bảo trì hàng ngày theo chu kỳ

5.1 Bảo trì ngay sau mỗi lần sử dụng

1. Làm sạch bụi và mảnh vụn trên bề mặt tủ và cửa vào/ra không khí bên hông để giữ cho ống dẫn khí không bị tắc nghẽn

2. Kiểm tra việc cắm và rút phích cắm hàng không; xác nhận không có quá nhiệt hoặc oxy hóa trên thiết bị đầu cuối

3. Kiểm tra hoạt động của quạt xem có tiếng ồn bất thường hoặc vòng quay bị kẹt không; đặt lại nút dừng khẩn cấp

4. Lau hơi ẩm trên tủ, che giao diện bằng nắp chống bụi và sắp xếp các tài liệu hỗ trợ

5.2 Bảo trì định kỳ hàng tháng

1. Làm sạch hoàn toàn bụi trên cánh quạt và mô-đun tải

2. Kiểm tra công tắc tơ và bộ ngắt mạch của Schneider xem có bị mài mòn hoặc làm đen tiếp điểm không

3. Buộc chặt các thanh cái bằng đồng bên trong và các đầu nối dây để tránh bị lỏng do rung lâu dài

4. Hiệu chỉnh độ chính xác của phép đo bằng cách so sánh với thiết bị tiêu chuẩn; hiệu chỉnh ngay nếu sai lệch vượt tiêu chuẩn

5.3 Bảo trì chuyên nghiệp hàng quý / hàng năm

1. Kiểm tra điện trở cách điện tổng thể bằng megohmmeter khi tắt nguồn, tuân thủ tiêu chuẩn cách điện Loại F

2. Kiểm tra từng chức năng bảo vệ bao gồm quá nhiệt, quá điện áp, khóa liên động của quạt và dừng khẩn cấp

3. Kiểm tra dây điện trở xem có bị biến dạng, lão hóa hoặc đổi màu một phần không

4. Chạy thử nghiệm liên tục ở mức tải tối đa trong 1 giờ, ghi lại các thông số, nhiệt độ và trạng thái cảnh báo, lưu giữ hồ sơ thử nghiệm

5. Bôi trơn bánh xe phía dưới để đảm bảo chuyển động trơn tru

5.4 Bảo trì lưu trữ dài hạn

1. Bảo quản ở nơi khô ráo, thoáng mát và có bóng râm với nhiệt độ môi trường xung quanh 0oC~40oC

2. Bật nguồn 3 tháng một lần trong 30 phút để chạy quạt và tải để xua tan hơi ẩm bên trong

3. Lắp nắp chống bụi trên ổ cắm và các giao diện hàng không; giữ tủ chống ẩm và chống gỉ

4. Không đặt vật nặng lên trên để tránh biến dạng tủ và dịch chuyển các bộ phận bên trong

6. Phân tích đầy đủ các chức năng bảo vệ an toàn

1. Bảo vệ quá điện áp: Tự động dỡ tải và kích hoạt cảnh báo khi điện áp đầu vào vượt quá ngưỡng an toàn, bảo vệ cả nguồn điện đã thử nghiệm và Ngân hàng tải AC di động 120kW 200V

2. Bảo vệ quá nhiệt: Cảm biến nhiệt độ đa điểm theo dõi nhiệt độ mô-đun tải theo thời gian thực; tự động giảm tải để ngăn chặn sự kiệt sức của điện trở

3. Bảo vệ dừng khẩn cấp: Buộc dỡ tải thủ công chỉ bằng một cú nhấp chuột; chức năng tải bị vô hiệu hóa khi khóa dừng khẩn cấp; Nguồn quạt vẫn bật để tản nhiệt liên tục

4. Bảo vệ khóa liên động của quạt: Khóa mạch tải nếu quạt không khởi động hoặc dừng bất thường, tránh hư hỏng ở nhiệt độ cao mà không làm mát

5. Bảo vệ quá tải thích ứng: Thiết kế bánh răng bước tránh tác động quá tải tức thời, thích ứng với các điều kiện dao động điện áp nguồn 400Hz khác nhau

7. Câu hỏi thường gặp

1. Bật nguồn bình thường nhưng không tải được?

Kiểm tra ba điểm:

① Quạt không khởi động, khóa liên động của quạt sẽ khóa chức năng tải;

② Nút dừng khẩn cấp không được đặt lại;

③ Tiếp xúc phích cắm hàng không kém hoặc điện áp điều khiển không đủ.

2. Cảnh báo quá nhiệt thường xuyên trong quá trình hoạt động?

① Đầu vào/ra không khí bên bị chặn hoặc bị bụi bẩn;

② Nhiệt độ môi trường trên +55oC trong không gian kín có nhiệt độ cao;

③ Quạt lão hóa với tốc độ không đủ;

④ Hoạt động liên tục đầy tải trong thời gian dài không nghỉ.

3. Độ lệch lớn trong phép đo điện áp và công suất?

① Tiếp xúc dây kém, điện trở tiếp xúc lớn;

② Biến động tham số do chuyển đổi tải nhanh;

③ Máy đo không hiệu chuẩn trong thời gian dài. Kết nối lại và hiệu chỉnh lại; liên hệ với nhà sản xuất để kiểm tra bộ phận thu nhận nếu vẫn còn lỗi.

4. Hỗ trợ kết nối song song để mở rộng dung lượng?

Có, kết nối song song 1+N được hỗ trợ đầy đủ để thử nghiệm máy phát điện công suất cao. Giữ nguyên điện áp, tần số và điều chỉnh bánh răng đồng bộ để vận hành tải kết hợp ổn định.

5. Thích hợp để sử dụng lâu dài trong môi trường có độ ẩm cao và sương muối ven biển?

 Thiết bị ban đầu có thể chịu được trên 95% RH; IP20 phù hợp cho các phòng máy trong nhà ven biển. Làm sạch bụi sương muối hàng tháng và tiến hành kiểm tra cách nhiệt thường xuyên để kéo dài tuổi thọ sử dụng đáng kể.

6. Chỉ dành cho thử nghiệm thiết bị 400Hz?

 Được thiết kế chủ yếu cho tần số trung gian 400Hz, cũng tương thích với thiết bị tần số nguồn 50Hz để kiểm tra tải điện trở với chức năng bảo vệ và hiển thị hợp lệ.

7. Có thể sử dụng Ngân hàng tải AC di động 120kW 200V ngoài trời tiếp xúc với nhiều yếu tố không?

Không được khuyến khích. Đây là model IP20 trong nhà không có thiết kế chống mưa, chống nắng và chống bụi ngoài trời; sử dụng ngoài trời dễ gây ra hiện tượng ngưng tụ nước và hư hỏng phần điện bên trong.

8. Làm cách nào để thiết lập lại sau khi báo lỗi?

Trước tiên hãy dỡ tải về 0, cắt nguồn điều khiển, khắc phục lỗi nhiệt độ/điện áp/quạt; khởi động lại nguồn sau khi loại bỏ các mối nguy hiểm tiềm ẩn, logic bảo vệ sẽ tự động thiết lập lại.

8. Các trường hợp ứng dụng thực tế và đánh giá của khách hàng

Trường hợp 1: Nhà sản xuất điện tần số trung gian quân sự

1. Nhu cầu: Thử nghiệm tải toàn dải và tải đột ngột tại nhà máy đối với các tổ máy phát điện quân sự 400Hz, tuân thủ sự chấp nhận tiêu chuẩn quân sự GJB.

2. Hiệu ứng ứng dụng: Tải bước 120kW chính xác với sai số thực tế ổn định trong phạm vi ±2%; bảo vệ bốn lần tránh hư hỏng ngắn mạch và quá nhiệt đối với nguyên mẫu; đồng hồ tích hợp giúp loại bỏ thiết bị kiểm tra bên ngoài.

3. Cải thiện hiệu quả: Thay thế thiết bị chia tải cũ; hoạt động một người có sẵn; năng lực kiểm tra hàng ngày tăng 45%, không có lỗi phần cứng trong vòng ba năm.

4. Đánh giá của khách hàng: Kích thước nhỏ gọn với bánh xe giúp di chuyển nhà xưởng linh hoạt, thông số chính xác và bảo vệ hoàn chỉnh, đáp ứng đầy đủ các yêu cầu nghiệm thu của nhà máy quân sự với việc bảo trì đơn giản hàng ngày.

Trường hợp 2: Công ty Vận hành & Bảo trì Điện Hàng hải Duyên hải

1. Nhu cầu: Kiểm tra hàng năm và kiểm tra khả năng chịu tải đối với các tổ máy phát điện diesel ba pha 200V hàng hải trong điều kiện độ ẩm cao, sương muối và môi trường chênh lệch nhiệt độ lớn.

2. Hiệu ứng ứng dụng: Thích ứng nhiệt độ rộng từ -20oC đến +55oC, hoạt động liên tục ổn định không ngưng tụ hoặc ngắt quãng ở độ ẩm cao; làm mát không khí cưỡng bức ổn định và không bị quá nhiệt sau 4 giờ hoạt động đầy tải.

3. Đã giải quyết các điểm yếu: Thay thế tải cồng kềnh cũ có độ chính xác thấp và dễ bị quá nhiệt; độ chính xác đo tăng gấp đôi, tỷ lệ thất bại bảo trì hàng năm giảm 80%, khả năng chống lão hóa sương muối tốt hơn.

Trường hợp 3: Phòng thí nghiệm điện mặt đất hàng không

1. Nhu cầu: Thử nghiệm R&D về nguồn điện biến tần 400Hz tại các viện nghiên cứu của trường đại học, yêu cầu chuyển mạch tải và ghi dữ liệu điện thường xuyên.

2. Hiệu ứng ứng dụng: Chuyển số mượt mà, hỗ trợ thay đổi tải đột ngột lặp đi lặp lại để mô phỏng các điều kiện làm việc thực tế; Các bộ phận điều khiển điện của Schneider có tuổi thọ khởi động-dừng cao, không bị cắt bỏ tiếp xúc sau hàng trăm lần chuyển mạch hàng ngày; thông số bảng điều khiển thời gian thực tiết kiệm chi phí thu thập dữ liệu bên ngoài.

Trường hợp 4: Dự án nghiệm thu máy phát điện dự phòng khu công nghiệp

1. Nhu cầu: Thử nghiệm chấp nhận tải tại nhà máy và tại chỗ đối với nguồn điện dự phòng công nghiệp 200V, yêu cầu tính di động và triển khai nhanh chóng.

2. Hiệu ứng ứng dụng: Chỉ 45kg với bánh lăn giúp di chuyển dễ dàng, không cần cài đặt chuyên nghiệp, plug-and-play; tải từng bước mượt mà phát hiện hiệu quả sự sụt giảm điện áp máy phát và ổn định tần số; dữ liệu thử nghiệm có thể được nộp trực tiếp để chấp nhận.

9. Ưu điểm cốt lõi của Bộ tải AC di động 120kW 200V

1. Tuân thủ tiêu chuẩn đầy đủ: Tuân thủ các tiêu chuẩn quốc gia, quân sự và công nghiệp, phù hợp với các tình huống nghiên cứu quân sự, hàng hải, hàng không, công nghiệp và khoa học

2. Cấu hình thương hiệu hàng đầu: Các thành phần lõi Schneider, Chint và Qingzhi, thanh cái bằng đồng nguyên chất và dây điện trở Fe-Cr-Al cao cấp cho độ bền cực cao

3. Thiết kế nhẹ và di động: Thân máy nặng 45kg với bánh xe đa năng, dễ dàng di chuyển một người và triển khai trong nhà bất cứ lúc nào

4. Bảo vệ an toàn toàn diện: Bảo vệ bốn lần khi quá điện áp, quá nhiệt, dừng khẩn cấp và khóa liên động quạt, cảnh báo tự động và giảm tải để kiểm tra an toàn hơn

5. Độ chính xác và ổn định cao: Độ chính xác khi tải và đo điện tiêu chuẩn cao, độ lệch điện trở nhỏ để hoạt động lâu dài; dữ liệu thử nghiệm hợp lệ để được chấp nhận chính thức

6. Mở rộng linh hoạt: 5 bánh răng có thể điều chỉnh cố định cộng với hỗ trợ song song nhiều đơn vị, đáp ứng cả thử nghiệm tinh tế có độ chính xác thấp và thử nghiệm kết hợp công suất cao

7. Chi phí bảo trì thấp: Cấu trúc tủ dạng mô-đun với các bộ phận có thể thay thế được; bảo trì hàng ngày chỉ yêu cầu làm sạch bụi và buộc chặt thiết bị đầu cuối, tiết kiệm chi phí và bảo trì dễ dàng

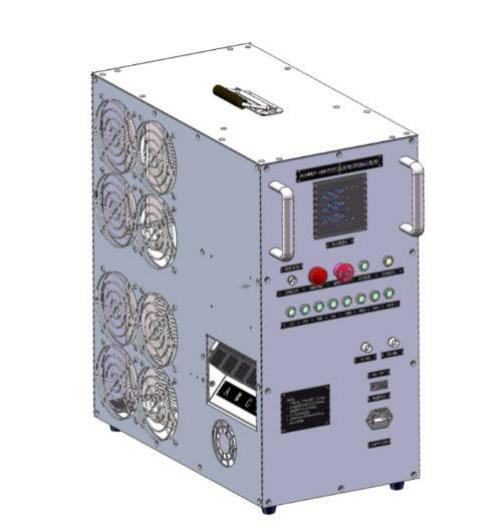

10. Cấu trúc tủ
