Điện trở nối đất

Điện trở nối đất của RST Electric đóng vai trò là nền tảng đảm bảo an toàn trong hệ thống điện trung thế. Khi xảy ra sự cố chạm đất trong các hệ thống không nối đất hoặc nối đất cố định, dòng điện sự cố có thể đạt tới mức độ phá hủy, gây nguy hiểm cho nhân viên và làm hỏng máy biến áp, dây cáp và máy móc quay. Điện trở nối đất trung tính này giải quyết rủi ro này bằng cách chèn một điện trở được tính toán cẩn thận giữa trung tính và đất của hệ thống, hạn chế dòng điện chạm đất ở một giá trị xác định trước – thường là từ 10A đến 2000A – trong khi vẫn cho phép dòng điện đủ để rơle bảo vệ phát hiện và cách ly lỗi.

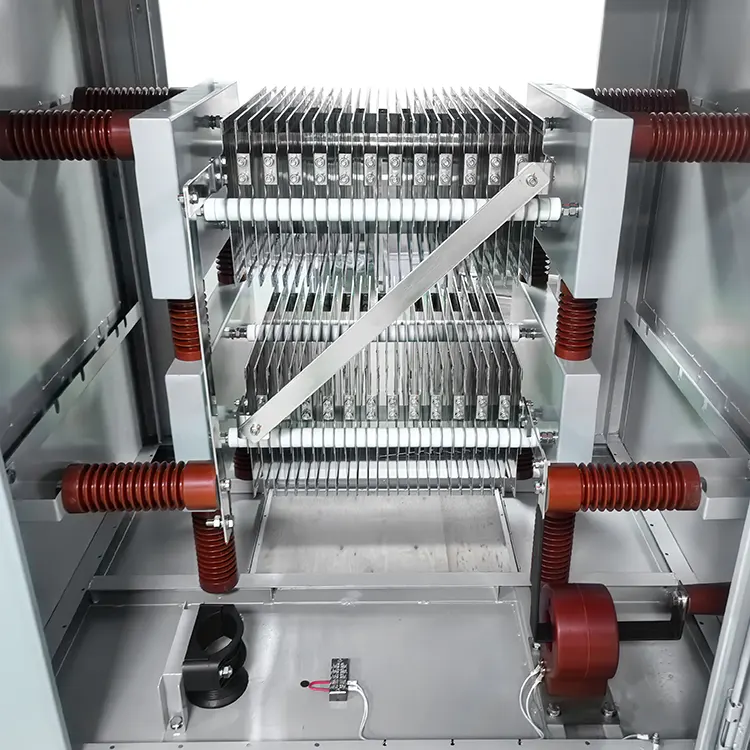

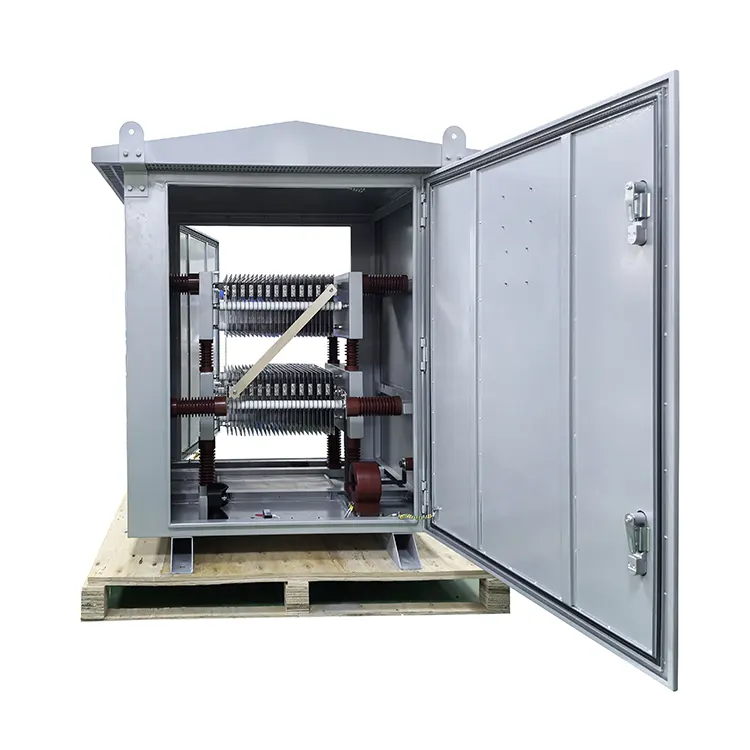

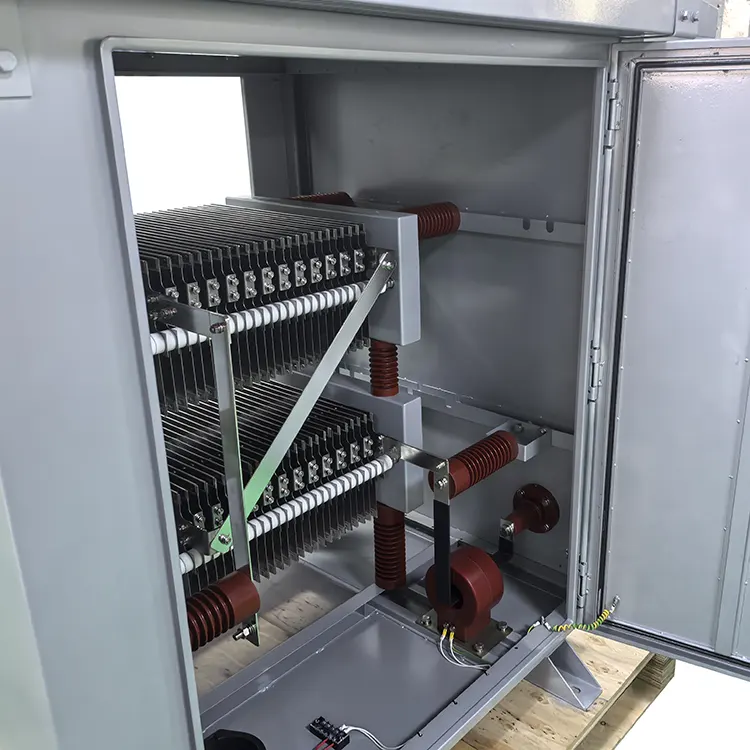

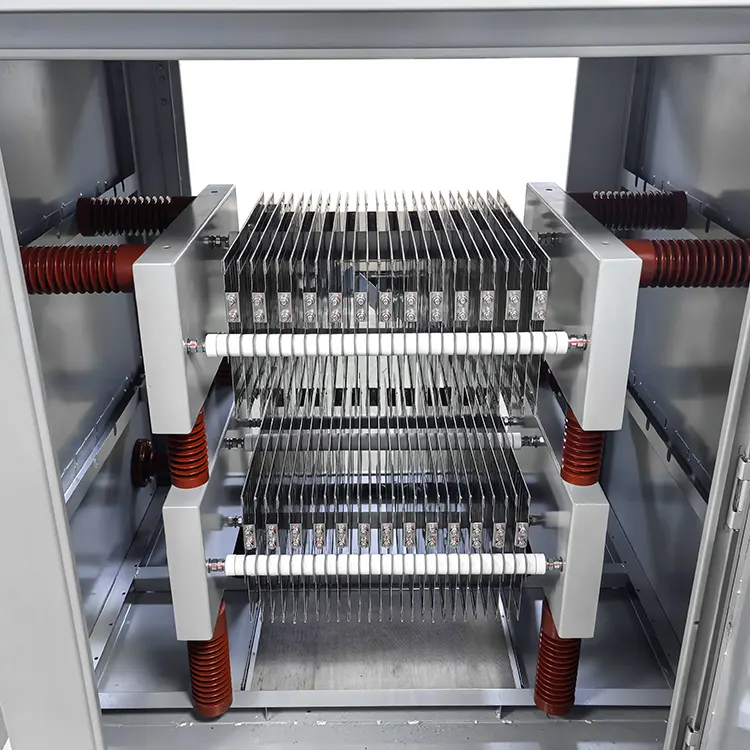

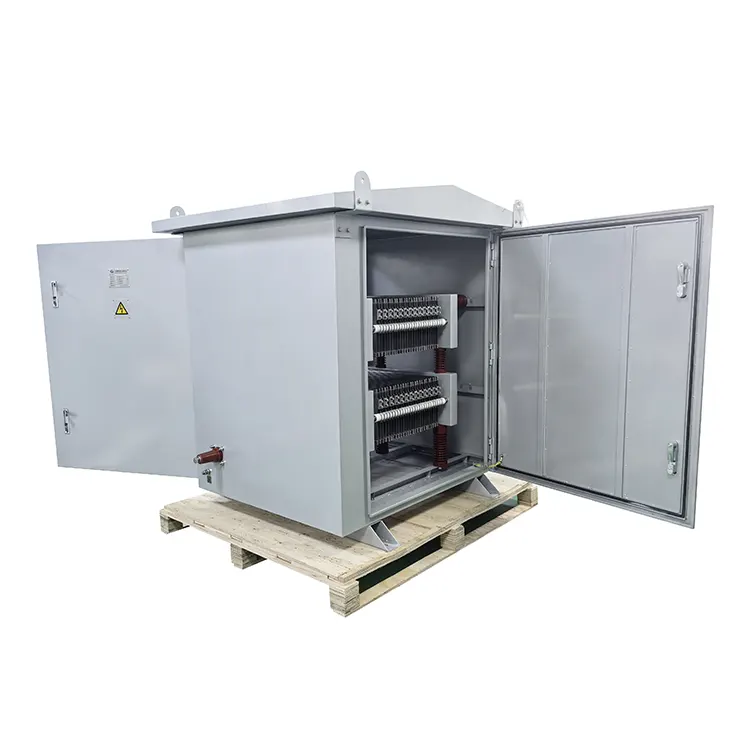

Cấu trúc của Điện trở hệ thống điện này nhấn mạnh đến độ bền và độ tin cậy lâu dài trong môi trường khắc nghiệt. Các phần tử điện trở sử dụng thiết kế dạng lưới được chế tạo từ thép không gỉ cao cấp (SUS430 và SUS304), được chọn nhờ khả năng chống ăn mòn tuyệt vời, hệ số nhiệt độ ổn định và khả năng chịu được các chu kỳ lỗi lặp đi lặp lại mà không bị suy giảm chất lượng. Các bộ phận này được đặt trong vỏ chắc chắn bằng thép không gỉ SUS304, SUS316 cho các ứng dụng hàng hải hoặc thép tấm mạ kẽm sơn, tất cả đều được thiết kế để cung cấp khả năng bảo vệ IP thích hợp cho việc lắp đặt trong nhà hoặc ngoài trời.

Hiệu suất điện được xác nhận thông qua thử nghiệm nghiêm ngặt: điện trở cách điện vượt quá 100MΩ và khả năng chịu điện môi được xác nhận ở mức từ 32kV đến 95kV trong một phút. Mức xung cơ bản (BIL) nằm trong khoảng từ 60kV đến 170kV, đảm bảo điện trở có thể tồn tại khi bị sét đánh và đột biến chuyển mạch. Xếp hạng thời gian từ 5 giây đến 60 giây phù hợp với nhiều tình huống khắc phục sự cố khác nhau, với điện trở được thiết kế để hấp thụ toàn bộ năng lượng sự cố mà không vượt quá giới hạn nhiệt độ.

Là nhà sản xuất Điện trở nối đất trung tính đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm kinh nghiệm chuyên môn về kỹ thuật điện trở nguồn với hiểu biết sâu sắc về bảo vệ hệ thống trung áp để cung cấp các bộ phận đáp ứng yêu cầu nghiêm ngặt của các tiện ích, nhà máy công nghiệp và cơ sở năng lượng tái tạo trên toàn thế giới.

Thông số kỹ thuật

Tính năng sản phẩm

1. Chịu nhiệt độ cao - Các phần tử lưới thép không gỉ chịu được ứng suất nhiệt cực cao của điều kiện dòng điện sự cố mà không bị biến dạng hoặc trôi điện trở.

2. Điện trở ổn định & TCR thấp - Hợp kim được lựa chọn đặc biệt đảm bảo thay đổi điện trở tối thiểu trong các chu kỳ sự cố, duy trì giới hạn dòng điện chính xác.

3. Cấu trúc chắc chắn và bền bỉ - Vỏ và cụm lưới chịu tải nặng được thiết kế để phục vụ hàng thập kỷ trong môi trường tiện ích và công nghiệp.

4. Tùy chọn giám sát tích hợp - Có sẵn với máy biến dòng, cảm biến nhiệt và các tiếp điểm báo động để chỉ báo trạng thái từ xa.

5. Tuân thủ tiêu chuẩn (IEEE32) – Được thiết kế và thử nghiệm để đáp ứng các yêu cầu của IEEE32 đối với các thiết bị nối đất trung tính, đảm bảo hiệu suất đáng tin cậy.

6.Phạm vi điện áp và dòng điện rộng – Từ 6,3kV đến 35kV và 10A đến 2000A, bao gồm các ứng dụng đa dạng từ máy phát điện công nghiệp nhỏ đến trạm biến áp lớn.

7. Xếp hạng thời gian linh hoạt - Có sẵn từ 5 giây đến 60 giây để phù hợp với các sơ đồ bảo vệ cụ thể và thời gian khắc phục lỗi.

8. Vỏ bọc chống ăn mòn - Tùy chọn SUS304, SUS316 hoặc thép mạ kẽm sơn cho môi trường trong nhà, ngoài trời hoặc biển.

9. Mức cách điện & BIL cao – Chịu được điện áp đến 95kV và BIL đến 170kV đảm bảo tồn tại khi bị sét đánh và đột biến chuyển mạch.

10. Khả năng thiết kế tùy chỉnh - Xếp hạng điện áp đặc biệt, giá trị điện trở, cấu hình vỏ và gói giám sát có sẵn

Ứng dụng sản phẩm

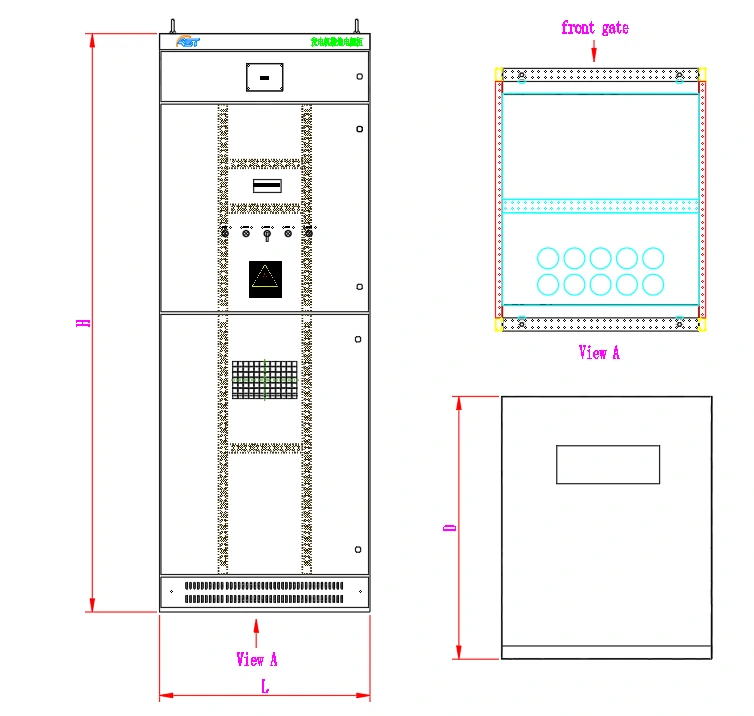

Bản vẽ và kích thước

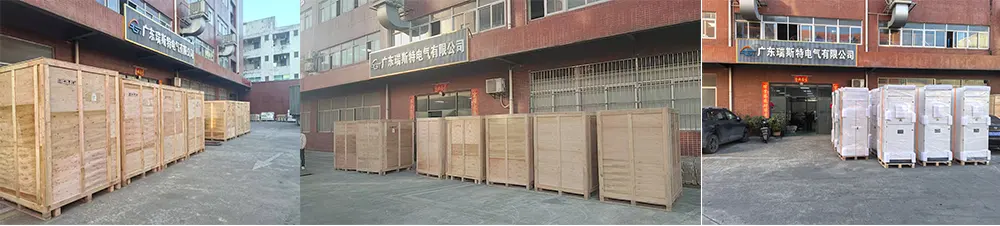

Đóng gói và vận chuyển

RST Electric đảm bảo cung cấp an toàn mọi Điện trở nối đất trung tính:

● Thùng hạng nặng: Mỗi NGR được gắn chắc chắn trên một thanh trượt bằng thép gia cố và được đặt trong thùng gỗ dán tùy chỉnh được thiết kế để vận chuyển quốc tế.

● Bảo vệ khỏi thời tiết: Các thiết bị được bọc trong màng VCI chống thấm nước cùng với gói hút ẩm để ngăn hơi ẩm xâm nhập trong quá trình vận chuyển đường biển.

● Quy định về nâng: Dán nhãn rõ ràng về điểm nâng và trọng tâm; khung vận chuyển bao gồm để buộc xuống an toàn.

● Bảo vệ đầu cuối: Ống lót điện áp cao được bảo vệ bằng nắp thời tiết trong quá trình vận chuyển.

● Chứng từ: Chứng từ vận chuyển toàn diện bao gồm danh sách đóng gói, báo cáo thử nghiệm được chứng nhận, chứng nhận vật liệu và hỗ trợ thông quan.

● Tùy chọn vận chuyển hàng hóa: Chúng tôi phối hợp với các công ty giao nhận vận chuyển hàng hóa hạng nặng chuyên dụng để vận chuyển hàng hóa đường biển, hàng dự án hoặc hàng không theo yêu cầu.

Tất cả các thiết bị đều trải qua quá trình kiểm tra nghiệm thu đầy đủ tại nhà máy (FAT) bao gồm đo điện trở, điện trở cách điện, khả năng chịu điện môi và kiểm tra trực quan trước khi đóng gói.

Tại sao chọn RST Electric？

Khi việc bảo vệ hệ thống yêu cầu chất lượng vượt trội, RST Electric sẽ đáp ứng.

Nhà máy trực tiếp, Chuyên gia nối đất

● Chúng tôi là Nhà sản xuất được chứng nhận có trụ sở tại Trung Quốc, chuyên sản xuất Điện trở nối đất trung tính trong hơn 10 năm.

● Hoàn thành việc kiểm soát nội bộ đối với việc chế tạo phần tử lưới, sản xuất vỏ, lắp ráp và thử nghiệm – đảm bảo chất lượng nhất quán.

● Định giá trực tiếp tại nhà máy cho mỗi NGR, với cơ cấu chi phí minh bạch và không qua trung gian.

Sản xuất chuyên nghiệp và đảm bảo chất lượng

● Cơ sở được chứng nhận ISO 9001 với dây chuyền sản xuất chuyên dụng cho điện trở lưới thép không gỉ.

● 100% thử nghiệm điện (điện trở, cách điện, điện môi, thử nghiệm mẫu BIL) được thực hiện trên mỗi thiết bị.

● Xác thực hình ảnh nhiệt đảm bảo phân phối nhiệt đều trong quá trình mô phỏng lỗi.

● Đội ngũ kỹ thuật giàu kinh nghiệm chuyên về bảo vệ hệ thống trung thế và tuân thủ IEEE32.

Kinh nghiệm toàn cầu, Nhà cung cấp đáng tin cậy

● Nhà cung cấp đã được chứng minh cho các công ty tiện ích, công ty EPC, nhà khai thác mỏ và nhà phát triển năng lượng tái tạo trên toàn thế giới.

● Thành tích xuất khẩu sang hơn 40 quốc gia, bao gồm Hoa Kỳ, Canada, Úc, Đức, Ả Rập Saudi và Singapore.

● Kiến thức chuyên môn sâu về các ứng dụng nối đất trung tính trong các lĩnh vực sản xuất, phân phối và công nghiệp điện.

Tùy chỉnh vô tận

● Điện áp hệ thống: 6,3kV đến 35kV (có thể cao hơn nếu thiết kế tùy chỉnh).

● Dòng sự cố: 10A đến 2000A (có xếp hạng đặc biệt).

● Xếp hạng thời gian: 5 giây đến 60 giây (có sẵn thời lượng tùy chỉnh).

● Giá trị điện trở: 1Ω đến 9999Ω (được tính cho mỗi ứng dụng).

● Vật liệu vỏ bọc: SUS304 / SUS316 / Thép sơn / Tùy chỉnh.

● Tùy chọn giám sát: CT / Cảm biến nhiệt / Danh bạ cảnh báo / Giám sát từ xa.

● Đầu cuối: Ống lót điện áp cao / Hộp cáp / Tùy chỉnh.

Giao hàng đáng tin cậy và hỗ trợ trọn đời

● Thời gian thực hiện tiêu chuẩn: 15-20 ngày đối với xếp hạng tiêu chuẩn; 20-25 ngày để tùy chỉnh.

● Tài liệu toàn diện: Báo cáo thử nghiệm, chứng nhận vật liệu, tuyên bố tuân thủ IEEE32, tuyên bố CE.

● Bảo hành 12 tháng với tính năng khắc phục sự cố từ xa và gửi phụ tùng thay thế.

● Hỗ trợ kỹ thuật sẵn có cho việc tích hợp hệ thống, điều phối rơ-le và vận hành thử tại chỗ.
