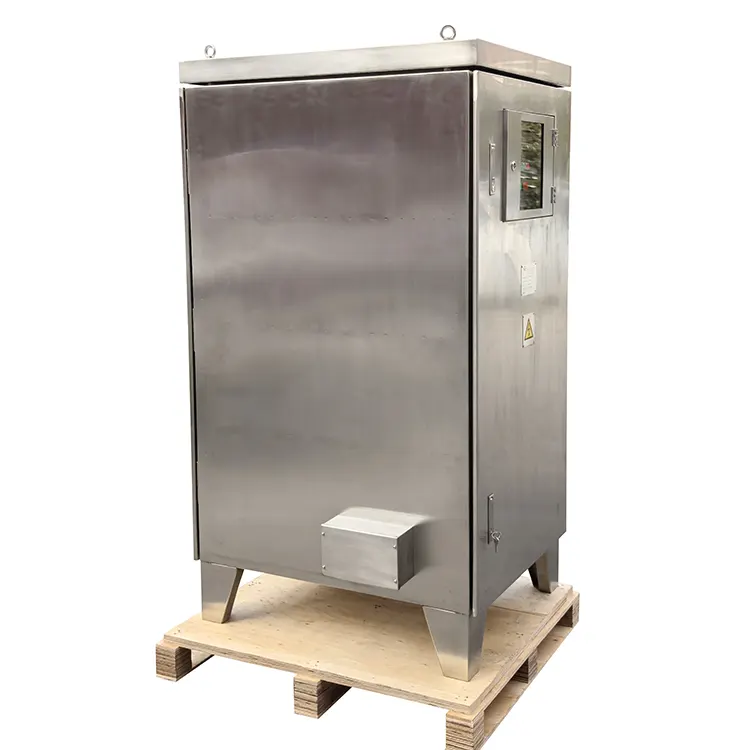

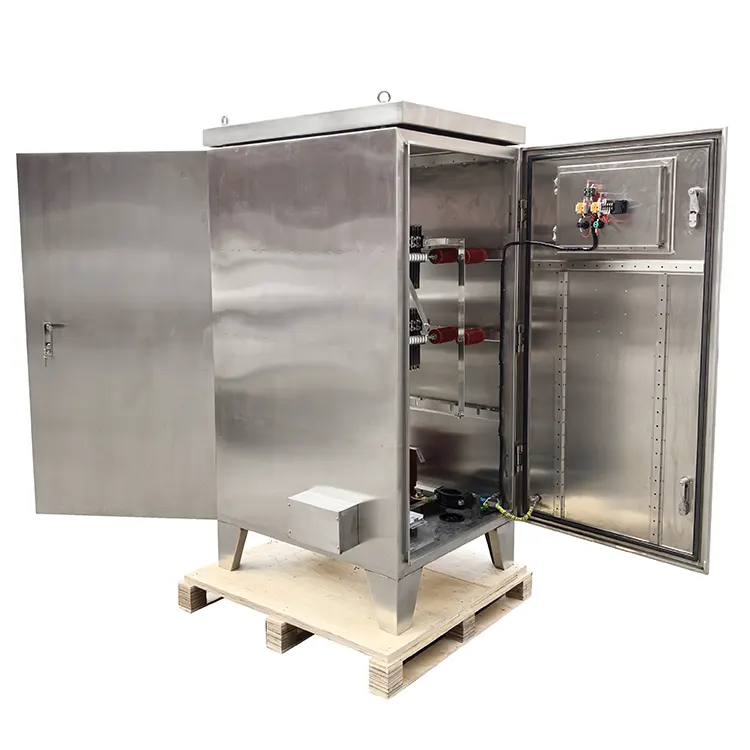

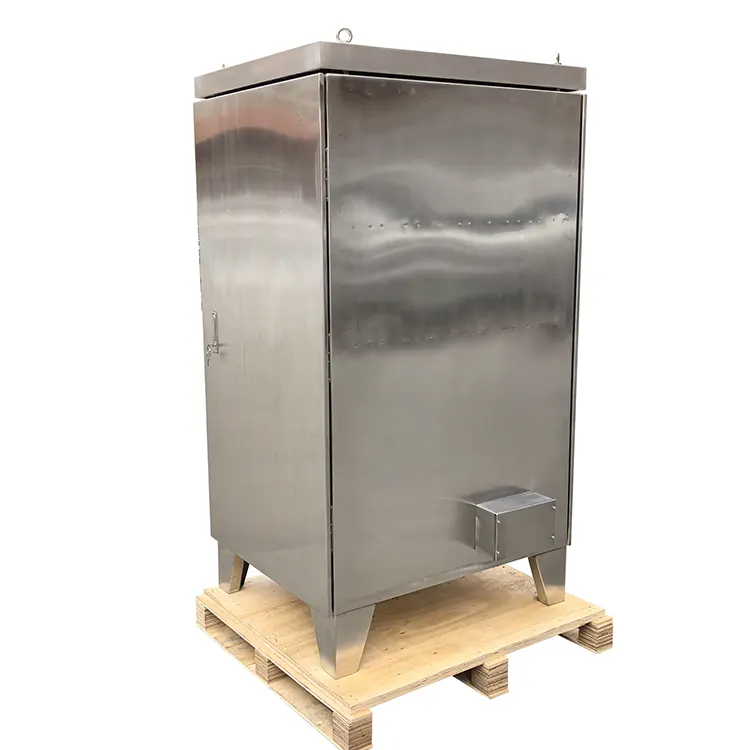

Điện trở nối đất trung tính

Chức năng sản phẩm

Điện trở nối đất trung tính của RST Electric đóng vai trò không thể thiếu trong hệ thống điện trung thế hiện đại. Trong các mạng được nối đất cố định hoặc không được nối đất, các sự cố một pha với đất có thể tạo ra dòng điện phá hủy làm hỏng máy biến áp, dây cáp và máy quay đồng thời tạo ra điện thế bước và điện thế chạm nguy hiểm. Điện trở hệ thống điện này giải quyết những rủi ro này bằng cách chèn một điện trở được tính toán chính xác giữa điểm trung tính của hệ thống và đất, hạn chế dòng điện chạm đất ở mức có thể quản lý được – thường là từ 10A đến 2000A – trong khi vẫn cho phép đủ dòng điện để rơle chạm đất nhạy cảm phát hiện và cách ly mạch bị ảnh hưởng.

Hiệu suất sản phẩm

Triết lý kỹ thuật đằng sau Điện trở nối đất trung tính này nhấn mạnh đến tuổi thọ và hiệu suất trong các điều kiện khắc nghiệt. Phần tử điện trở sử dụng cấu hình dạng lưới được chế tạo từ hợp kim thép không gỉ cao cấp (SUS430 và SUS304), được chọn nhờ khả năng chống ăn mòn đặc biệt, hệ số điện trở nhiệt độ ổn định và khả năng chịu được chu kỳ nhiệt lặp đi lặp lại trong các sự kiện lỗi mà không bị suy giảm cơ học. Các bộ phận này được gắn trong vỏ chắc chắn với nhiều tùy chọn vật liệu: thép không gỉ SUS304 để sử dụng ngoài trời tiêu chuẩn, SUS316 cho môi trường biển và ngoài khơi yêu cầu khả năng chống phun muối vượt trội hoặc thép mạ kẽm để lắp đặt trong nhà với chi phí hợp lý.

Hiệu suất điện được xác minh thông qua các giao thức thử nghiệm toàn diện. Điện trở cách điện vượt quá 100MΩ, trong khi thử nghiệm khả năng chịu điện môi được tiến hành ở mức từ 32kV đến 95kV trong một phút tùy thuộc vào điện áp hệ thống. Định mức Mức xung cơ bản (BIL) nằm trong khoảng từ 60kV đến 170kV, đảm bảo điện trở có thể tồn tại khi bị sét đánh và chuyển mạch quá độ mà không bị hỏng cách điện. Xếp hạng thời gian từ 5 đến 60 giây phù hợp với nhiều sơ đồ bảo vệ khác nhau, với điện trở được thiết kế để hấp thụ toàn bộ năng lượng lỗi trong khi vẫn duy trì trong giới hạn nhiệt độ. Là nhà sản xuất Điện trở nối đất trung tính đáng tin cậy ở Trung Quốc, RST Electric kết hợp hơn 10 năm chuyên môn về kỹ thuật điện trở nguồn với sự hiểu biết sâu sắc về thực tiễn nối đất toàn cầu để cung cấp các bộ phận đáp ứng yêu cầu nghiêm ngặt của các tiện ích, cơ sở công nghiệp và nhà phát triển năng lượng tái tạo trên toàn thế giới.

Thông số kỹ thuật

Tính năng sản phẩm

1. Chịu được nhiệt độ cao - Các thành phần lưới thép không gỉ được thiết kế để chịu được ứng suất nhiệt cực cao trong điều kiện dòng điện sự cố mà không bị biến dạng, võng hoặc thay đổi điện trở đáng kể.

2. Đặc tính điện trở ổn định - Hợp kim TCR thấp đảm bảo điện trở duy trì trong phạm vi dung sai chặt chẽ trong các chu kỳ sự cố, duy trì giới hạn dòng điện chính xác.

3. Cấu trúc cơ khí chắc chắn - Lưới thép không gỉ chịu lực cao với các giá đỡ được gia cố chống rung, sốc và lực từ khi xảy ra lỗi.

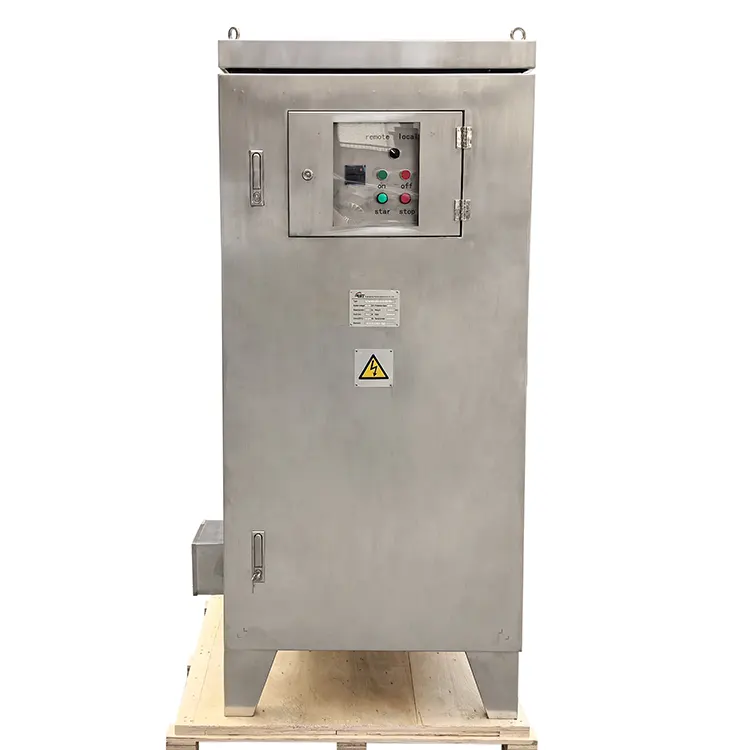

4. Tùy chọn giám sát tích hợp – Máy biến dòng tùy chọn để đo dòng điện từ xa, cảm biến nhiệt để bảo vệ quá nhiệt và các tiếp điểm báo động để tích hợp SCADA.

5. Tuân thủ IEEE32 & IEC – Được thiết kế và thử nghiệm để đáp ứng các tiêu chuẩn quốc tế dành cho thiết bị nối đất trung tính, đảm bảo hiệu suất đáng tin cậy và an toàn cho người vận hành.

6.Phạm vi ứng dụng rộng rãi – Thích hợp cho các hệ thống từ 6,3kV đến 35kV có dòng điện sự cố từ 10A đến 2000A, đáp ứng các triết lý bảo vệ đa dạng.

7. Xếp hạng thời gian linh hoạt - Có sẵn từ 5 giây đến 60 giây để phù hợp với các yêu cầu phối hợp rơle và xóa lỗi cụ thể.

8. Vỏ bọc chống ăn mòn – Lựa chọn vật liệu bao gồm SUS304, SUS316 và thép mạ kẽm sơn để có độ bền tối ưu trong mọi môi trường.

9. Mức cách điện và xung cao – Xếp hạng BIL đến 170kV và tần số nguồn chịu được đến 95kV đảm bảo khả năng tồn tại của sét đánh và đột biến chuyển mạch.

10. Khả năng kỹ thuật tùy chỉnh - Xếp hạng điện áp đặc biệt, giá trị điện trở, cấu hình vỏ và gói giám sát có sẵn cho các ứng dụng riêng biệt.

Ứng dụng sản phẩm

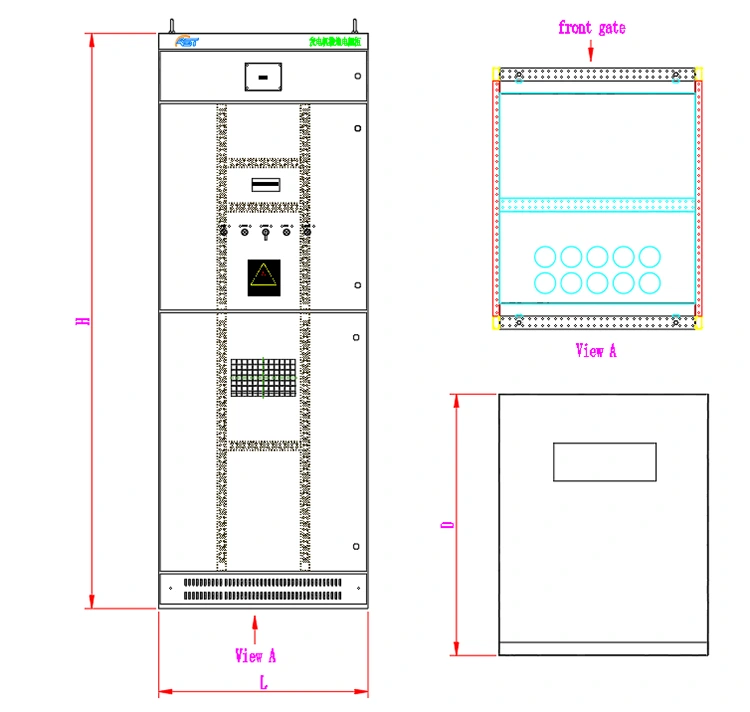

Bản vẽ và kích thước

Thông số L(mm) W(mm) H(mm) Trọng lượng(KG)

6.3&10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

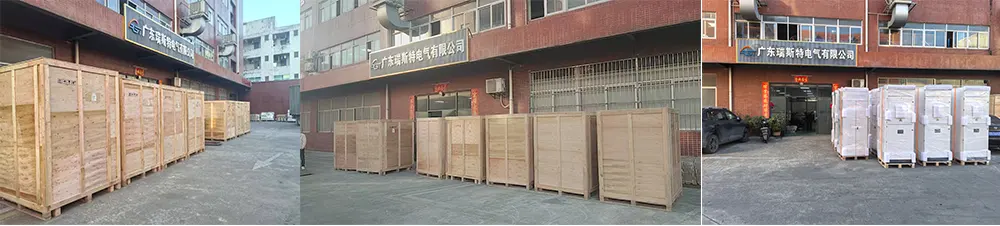

Đóng gói và vận chuyển

RST Electric thực hiện các quy trình đóng gói nghiêm ngặt cho mọi Điện trở nối đất trung tính:

● Thùng xứng đáng xuất khẩu: Mỗi NER được gắn chắc chắn trên một tấm thép chịu lực và được đặt trong một thùng gỗ dán được chế tạo riêng, không khử trùng, tuân thủ các tiêu chuẩn ISPM 15 cho vận chuyển quốc tế.

● Bảo vệ độ ẩm: Các thiết bị được bọc trong màng VCI (Chất ức chế ăn mòn hơi) cùng với gói hút ẩm để ngăn ngừa hư hỏng do ngưng tụ trong quá trình vận chuyển đường biển.

● Nâng & Xử lý: Dán nhãn rõ ràng về trọng tâm và các điểm nâng; giá đỡ vận chuyển và thanh phân phối được cung cấp để vận chuyển cần cẩu an toàn.

● Bảo vệ ống lót: Ống lót bằng sứ được bảo vệ bằng nắp chịu được thời tiết và đệm xốp để tránh hư hỏng.

● Tài liệu: Tài liệu vận chuyển toàn diện bao gồm danh sách đóng gói, báo cáo thử nghiệm tại nhà máy được chứng nhận, giấy chứng nhận vật liệu và hỗ trợ thông quan.

● Tùy chọn vận chuyển hàng hóa: Chúng tôi hợp tác với các nhà giao nhận vận chuyển hàng hóa hạng nặng có kinh nghiệm để vận chuyển hàng hóa đường biển FCL, hàng hóa dự án, hàng rời hoặc vận tải đường hàng không theo yêu cầu.

Tất cả các thiết bị đều phải trải qua thử nghiệm nghiệm thu đầy đủ tại nhà máy (FAT) có sự chứng kiến ​​của đại diện khách hàng khi được yêu cầu, bao gồm đo điện trở, điện trở cách điện, khả năng chịu điện môi và kiểm tra trực quan.

Câu hỏi thường gặp

Hỏi: RST Electric sở hữu khả năng sản xuất cốt lõi nào?

Trả lời: RST Electric là nhà sản xuất được cấp phép và chứng nhận đầy đủ tại Trung Quốc, chuyên thiết kế và sản xuất Điện trở nối đất trung tính trong hơn 10 năm. Nó có năng lực sản xuất tích hợp theo chiều dọc hoàn chỉnh, bao gồm từ sản xuất linh kiện lưới, sản xuất vỏ, lắp ráp thành phẩm đến kiểm tra và nghiệm thu, tất cả đều được kiểm soát độc lập trong suốt quy trình để đảm bảo chất lượng sản phẩm ổn định và có thể truy nguyên, đồng thời loại bỏ rủi ro chất lượng do gia công ở từng giai đoạn. Chúng tôi có nhà máy được chứng nhận ISO 9001, được trang bị dây chuyền sản xuất chuyên dụng cho điện trở lưới thép không gỉ và linh kiện trung thế. Mỗi điện trở nối đất sẽ trải qua quá trình kiểm tra định kỳ 100% trước khi xuất xưởng, bao gồm các chỉ số cốt lõi như giá trị điện trở, điện trở cách điện và điện áp chịu được tần số nguồn. Đồng thời, các thử nghiệm điển hình như xung sét (BIL), xác minh độ tăng nhiệt độ và công suất dòng điện ngắn hạn cũng sẽ được tiến hành để đảm bảo toàn diện rằng hiệu suất của sản phẩm đáp ứng các tiêu chuẩn. Ngoài ra, đội ngũ kỹ thuật của chúng tôi có nhiều kinh nghiệm và tập trung vào thiết kế hệ thống nối đất, ứng dụng các tiêu chuẩn IEEE32/IEC và phối hợp bảo vệ. Họ hoàn toàn có thể kiểm soát khả năng tương thích của sản phẩm từ thiết kế đến sản xuất.

Câu hỏi: Điện trở nối đất trung tính hỗ trợ những thông số tùy chỉnh nào?

Trả lời: RST Electric cung cấp các dịch vụ tùy chỉnh toàn diện. Các thông số có thể được điều chỉnh linh hoạt theo tình huống ứng dụng thực tế của khách hàng để đáp ứng các nhu cầu cá nhân hóa khác nhau. Điện áp hệ thống thường bao gồm từ 6,3kV đến 35kV và có thể đạt được điện áp cao hơn thông qua thiết kế tùy chỉnh. Dòng điện sự cố hỗ trợ từ 10A đến 2000A và có thể phát triển các giá trị định mức đặc biệt khi cần thiết. Xếp hạng thời gian là từ 5 đến 60 giây và thời lượng cụ thể có thể được tùy chỉnh. Giá trị điện trở có thể được tính toán dựa trên kịch bản ứng dụng, nằm trong khoảng từ 1Ω đến 9999Ω. Ngoài ra, chất liệu vỏ có thể lựa chọn từ thép không gỉ SUS304, SUS316, thép sơn hoặc hợp kim tùy chỉnh. Mức độ bảo vệ có thể được điều chỉnh từ IP23 đến IP65 tùy theo môi trường tại chỗ. Đồng thời, máy biến dòng (CT), cảm biến nhiệt, tiếp điểm báo động và giao diện giám sát từ xa có thể được trang bị để đáp ứng đầy đủ các yêu cầu bảo vệ nối đất của các ngành công nghiệp khác nhau.

Hỏi: Công ty của bạn có kinh nghiệm cung cấp toàn cầu không?

Trả lời: RST Electric có nhiều kinh nghiệm cung cấp toàn cầu. Đây là nhà cung cấp đáng tin cậy cho các nhà thầu EPC, công ty điện lực, nhà điều hành công nghiệp và nhà phát triển năng lượng tái tạo trên khắp năm châu lục. Sản phẩm của chúng tôi đã được xuất khẩu sang hơn 40 quốc gia và khu vực, bao gồm các thị trường lớn như Anh, Đức, Các Tiểu vương quốc Ả Rập Thống nhất, Ả Rập Saudi, Úc, Singapore và Nam Phi. Chúng tôi đã tích lũy được kinh nghiệm sâu sắc trong ngành trong việc ứng dụng Điện trở nối đất trung tính và quen thuộc với các tiêu chuẩn quốc gia và quốc tế khác nhau. Chúng tôi có thể đáp ứng chính xác các yêu cầu tuân thủ của nhiều khách hàng khác nhau, cho dù đó là hệ thống điện, nhà máy công nghiệp hay các dự án năng lượng tái tạo. Chúng tôi có thể cung cấp các giải pháp điện trở nối đất trung tính có khả năng thích ứng cao và đáng tin cậy để giúp khách hàng đạt được sự bảo vệ nối đất an toàn cho hệ thống của họ.

Hỏi: Thời gian giao hàng là bao lâu? Các vật liệu hỗ trợ và đảm bảo sau bán hàng là gì?

Trả lời: RST Electric có năng lực sản xuất ổn định và có thể đáp ứng hiệu quả nhu cầu đặt hàng của khách hàng. Đối với điện trở nối đất trung tính tiêu chuẩn có thông số kỹ thuật thông thường, thời gian giao hàng là 30-45 ngày làm việc; đối với sản phẩm tùy chỉnh, thời gian giao hàng là 45-60 ngày làm việc, đảm bảo không ảnh hưởng đến tiến độ dự án của khách hàng. Mỗi lô sản phẩm sẽ đi kèm với các tài liệu kỹ thuật hoàn chỉnh, bao gồm báo cáo thử nghiệm, chứng chỉ vật liệu, tuyên bố tuân thủ IEEE32, tuyên bố IEC và hướng dẫn vận hành và bảo trì, để khách hàng thuận tiện chấp nhận, xem xét tuân thủ và sử dụng sau này. Chúng tôi cung cấp dịch vụ bảo hành 24 tháng. Dựa vào mạng lưới phụ tùng toàn cầu, chúng tôi có thể cung cấp dịch vụ chẩn đoán lỗi từ xa và cung cấp phụ tùng thay thế nhanh chóng. Đồng thời, chúng tôi cũng có thể cung cấp các dịch vụ giá trị gia tăng như hỗ trợ gỡ lỗi tại chỗ theo nhu cầu của khách hàng và cung cấp sự bảo vệ đầy đủ cho dự án của khách hàng trong suốt quá trình.

Hỏi: Việc lựa chọn RST Electric có những lợi thế gì về mặt chi phí mua sắm và giá trị đồng tiền bỏ ra?

Trả lời: Chúng tôi tuân thủ mô hình cung cấp trực tiếp của nhà máy, không tăng giá ở mức trung bình. Giá cả hoàn toàn minh bạch, cho phép khách hàng mua Điện trở nối đất trung tính chất lượng cao với chi phí hợp lý hơn, cải thiện đáng kể giá trị đồng tiền mua sắm. Đồng thời, các sản phẩm của chúng tôi được sản xuất thông qua toàn bộ quá trình sản xuất độc lập và trải qua quá trình kiểm tra nghiêm ngặt, đảm bảo chất lượng ổn định và tuổi thọ dài, có thể giảm chi phí bảo trì và thay thế trong tương lai một cách hiệu quả. Hơn nữa, đội ngũ kỹ thuật của chúng tôi có thể tối ưu hóa thiết kế sản phẩm dựa trên yêu cầu dự án của khách hàng, đồng thời đảm bảo hiệu suất đáp ứng các tiêu chuẩn, cung cấp cho khách hàng các giải pháp tiết kiệm chi phí hơn nhằm cân bằng chất lượng sản phẩm, tuân thủ và chi phí mua sắm, cho phép khách hàng đạt được mức bảo vệ nối đất hệ thống với chi phí thấp và bảo mật cao.
